台虎钳全套零件装配工程图纸设计

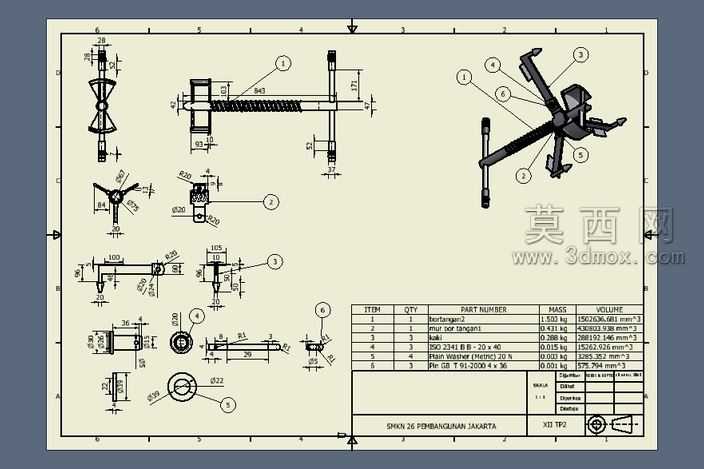

本套设计为台虎钳的全套二维工程图纸，依托三维建模软件完成全零件参数化建模后，按照机械制图国标规范导出对应工程视图，完整覆盖台虎钳所有组成零件的结构表达与装配关系说明。建模阶段首先对台虎钳的核心功能进行拆解，将整体结构划分为固定钳身、活动钳身、丝杠传动副、钳口夹板、锁紧手柄、导向滑轨、紧固螺栓等独立模块，每个零件均按照实际加工的尺寸公差要求进行参数化绘制，确保各零件间的装配间隙、配合精度符合工装夹具的实际使用标准。图纸视图排布遵循机械加工识图逻辑，针对轴类的丝杠、手柄零件配置主视图加断面剖视图，清晰表达螺纹段、光轴段、配合轴颈的尺寸与形位公差；针对盘类、架体类的钳身、夹板零件配置主俯左三视图加局部放大图，重点标注安装孔位、导轨配合面、钳口防滑齿形的细节尺寸；同时在图纸右下角配置完整的零件明细栏，逐一标注每个零件的序号、名称、材料、数量、单重与总重，明确各零件的材质选型要求，比如钳身采用铸铁材质保障结构刚性，丝杠采用中碳钢调质处理提升耐磨性能，钳口夹板采用合金钢淬火处理提升夹紧摩擦力与使用寿命。装配视图部分采用爆炸视角与装配视角结合的表达形式，清晰展示各零件的装配顺序、连接方式与传动路径，直观呈现丝杠旋转带动活动钳身沿固定钳身导轨做直线往复运动、实现钳口开合夹紧工件的核心工作原理，同时标注整体装配的外形尺寸、最大开合行程、钳口宽度等核心性能参数，为后续的零件加工、成品装配、检验调试提供完整的图纸依据。整套图纸的线条、标注、符号均严格遵循机械制图国家标准，视图投影关系准确，尺寸标注完整无遗漏，公差配合选用合理，既可以作为机械制图教学的典型案例，也可以直接用于台虎钳产品的实际生产加工参考，完整还原了台虎钳从功能需求到结构设计、从零件建模到工程图输出的全流程设计逻辑，充分考虑了台虎钳作为工装夹具在实际使用中的结构强度、操作便捷性与耐用性要求。
