三色便携运动饮水瓶曲面包装结构

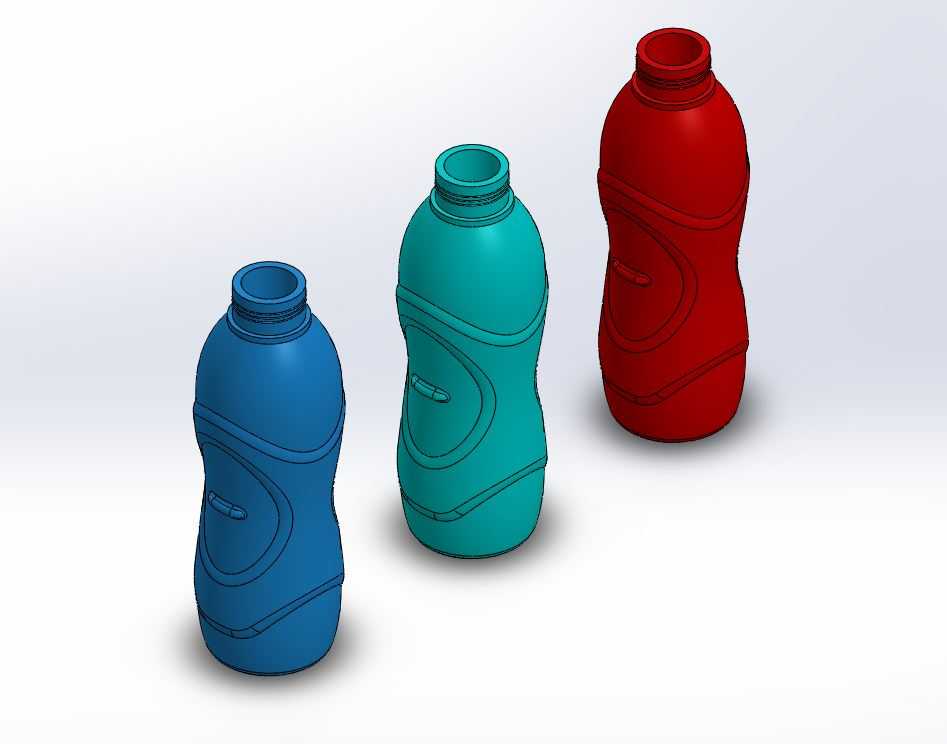

　　这套曲面饮水瓶结构面向日常外出携带、运动补水、快消饮品陈列和包装结构验证等场景，主体采用中空回转体加局部曲面起伏的方式建立，能够直观表达瓶身壁厚趋势、瓶口连接边界、握持区域和外贴标签区域之间的关系。模型以三种外观颜色呈现同一瓶体方案，蓝、青、红三色并不改变内部几何关系，主要用于包装配色评审、货架视觉对比和系列化产品展示。瓶身整体为细长立式轮廓，底部设置稳定承托面，肩部通过平滑过渡收拢至瓶口，瓶口保留外螺纹或配合环带所需的圆柱边界，便于后续与瓶盖、密封内衬、防盗环等零件进行装配校核。

　　从实际用途看，该类瓶体常见于饮用水、运动饮料、功能性饮品及便携水壶包装。结构设计的重点不在复杂机构，而在吹塑成型可行性、握持舒适度、堆叠稳定性和外观识别度。瓶身中段采用内收腰线与双侧浅凹曲面组合，既形成视觉上的流线特征，也让手掌抓握时手指能够自然贴合瓶壁。曲面凹槽没有做成深筋，避免吹塑过程中局部材料过度拉伸导致壁厚不均，同时减少清洗时的死角。瓶体正面保留较完整的平缓区域，可用于缠绕标签、收缩膜或直接印刷品牌信息；侧面起伏则承担防滑和造型识别作用。

　　建模时先按瓶体高度方向建立主轮廓线，再通过旋转曲面得到基础内腔与外形。瓶口直径、肩部过渡半径、瓶身最大宽度和底部圆角需要协同控制：瓶口过小会影响灌装流速和饮用口径，瓶口过大则削弱便携感并增加瓶盖成本；肩部若转折过急，吹塑时容易出现壁厚减薄或应力集中；底部圆角过小会影响放置稳定性，也会在成型后产生明显拼合痕。瓶身最大轮廓位于中下部，使满水状态下重心偏低，放置在桌面、健身器材杯架或运输箱内时更稳。腰线两侧的凹陷采用连续G2过渡，曲面光顺后再进行抽壳，能够保证外观反射线连续，不会在渲染或样机制作中出现突兀折痕。

　　安装边界主要集中在瓶口与瓶盖配合段。瓶口圆柱面需要保留足够轴向长度，外螺纹牙型、端部导向倒角和下方防盗环限位槽应按标准瓶盖接口展开；若用于旋盖结构，螺纹起始角、螺距和牙顶间隙要与盖体匹配，防止密封压量不足或旋合过紧。瓶肩上方可根据工艺需要增加一圈加强环，以承受封盖扭矩。瓶底则要考虑吹塑模具封底形成的凹面或花瓣形支撑结构，模型中以平稳底面表达外观边界，后续工程细化时可补充底角加强纹、排气凹点和堆叠定位圈。

　　在包装运输环节，瓶体外形直接影响装箱数量和托盘利用率。三段式轮廓中，瓶口段直径较小，瓶身中段最宽，底部略收，能够在多瓶并列时减少干涉；若配合纸箱格档，需以最大外轮廓作为干涉检查基准，而不是只看标称容量。冷藏展示或自动售货机通道内，瓶高、肩部斜率和重心位置会影响下落与推送稳定性，因此曲面腰线不能无限制外扩。用于运动场景时，瓶身还需考虑放入自行车水壶架、背包侧袋和车载杯槽的兼容性，这些边界通常对瓶身直径、锥度和防滑区位置有明确限制。

　　结构评审中可利用该三维模型进行壁厚趋势分析、拔模方向检查和外观曲面质量评估。瓶体内外表面应保持基本均匀的抽壳距离，瓶口、瓶底和深凹区域需要适当增加壁厚余量；外表面所有侧向起伏均应顺着吹塑脱模方向布置，避免出现倒扣。三色方案可在装配环境中通过外观配置切换，不需要重复建立实体，这样既能保持质量属性一致，也方便后续做标签贴图、渲染陈列和系列化包装延展。整体结构简洁、特征连续，适合作为快消包装、便携容器和曲面建模练习的参考对象。
