老式农用轮式拖拉机整机结构数模

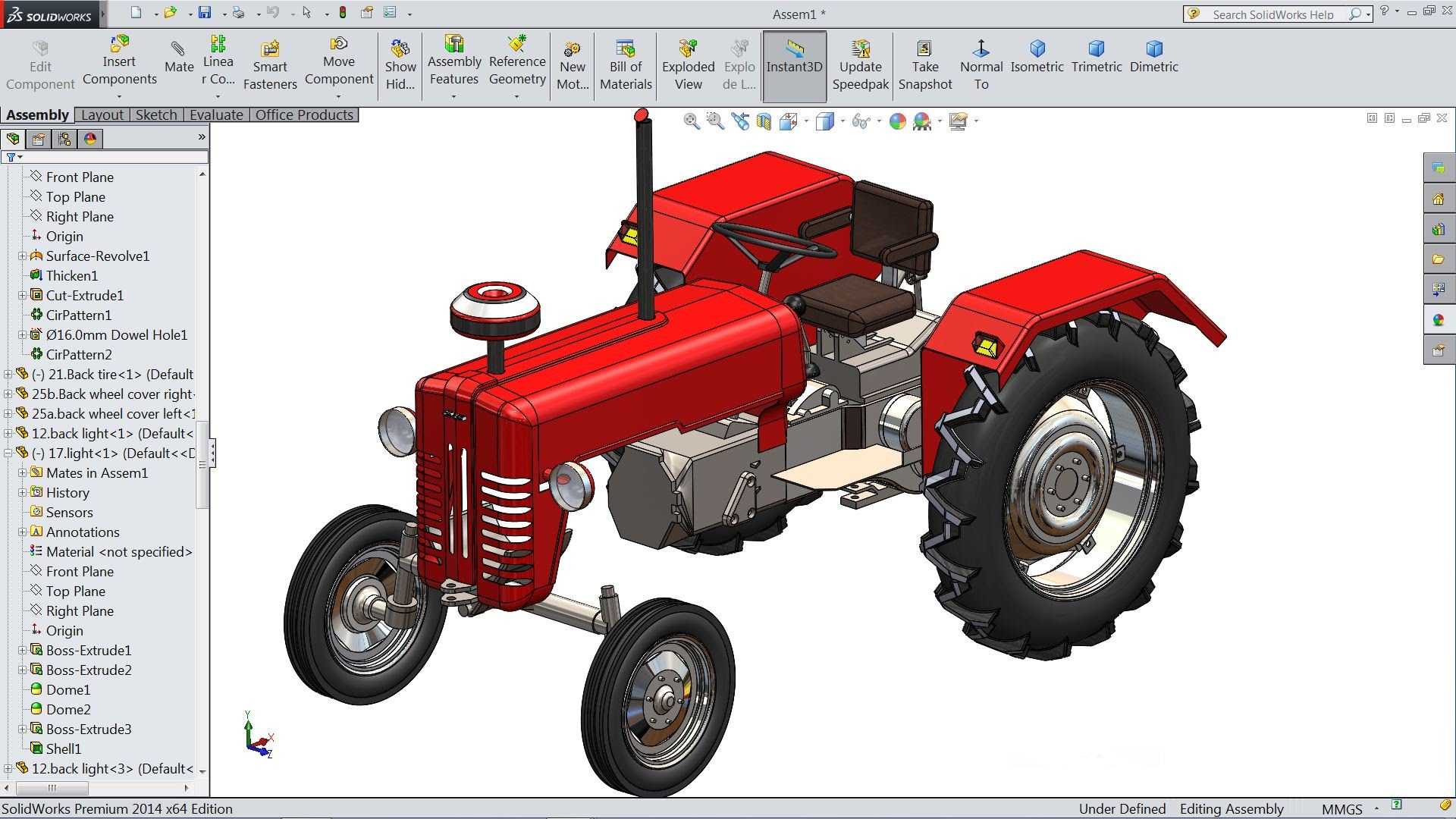

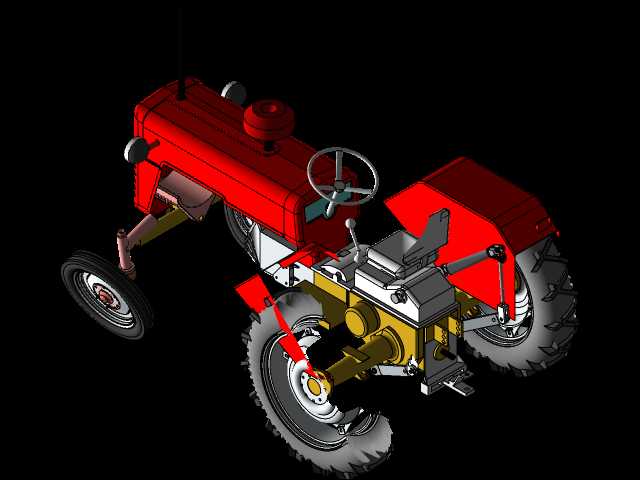

　　这套轮式拖拉机三维结构数模完整还原了经典农用拖拉机的整机布局，覆盖发动机舱、驾驶操作区、前后行走轮系、传动连接段、挡泥防护件与外置附件，可用于农业装备结构教学、农机方案演示、维修拆装培训以及同类型产品改型参考。整机采用后轮大直径驱动、前轮小尺寸转向的传统布置，后轮搭配深花纹越野轮胎与钢制轮辋，前轮采用窄幅导向轮胎，轴距与轮距匹配小块农田、果园转运、乡村道路短途牵引等常见作业场景，能够挂载犁具、拖车、旋耕装置等配套农机具，完成耕地、播种、物料拖运、固定动力输出等多种农事作业。

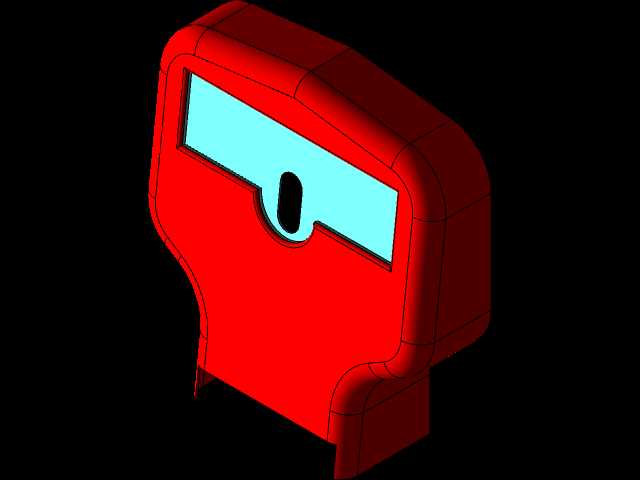

　　从结构分层来看，数模将车头动力段、中部传动段、后部承载段做了清晰的装配区分。车头红色机罩内部预留柴油机安装空间，前脸布置竖向散热格栅与圆形照明灯，机罩侧面保留检修开口，顶部设置排气立管与空滤组件，日常维护时可直接接触机油加注口、燃油管路与散热部件，不需要大面积拆解外覆盖件。机罩两侧的圆形后视镜与前端小灯兼顾道路行驶时的视野与警示需求，前桥通过转向节与梯形拉杆连接方向盘转向机构，转向行程与前轮偏转角按照实车转弯半径设定，在狭窄田埂转向时具备足够的机动性。

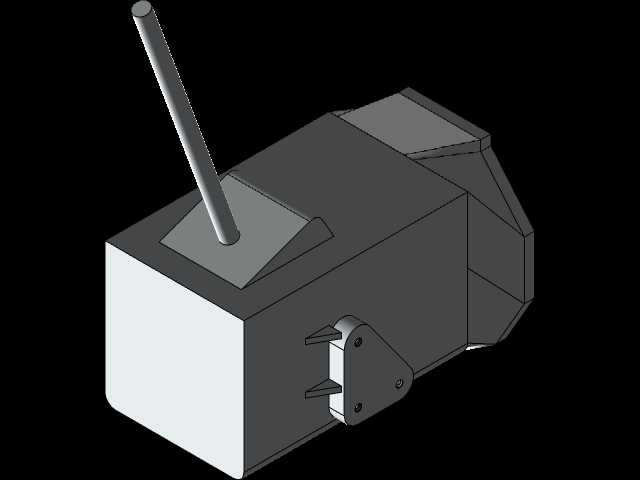

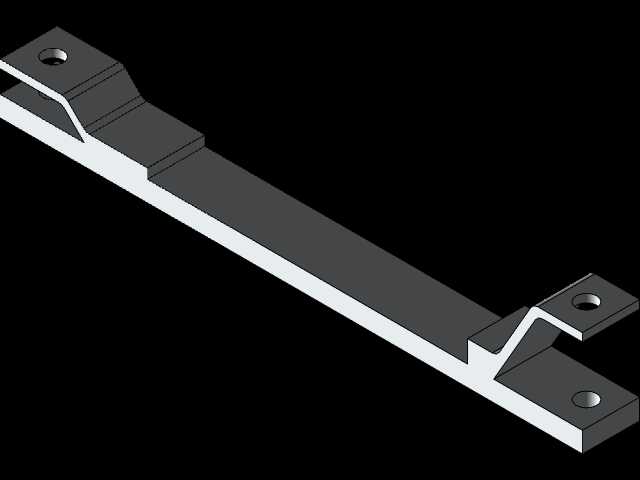

　　中部操作区设置单人座椅、脚踏板、换挡操纵杆与方向盘，座椅下方对应变速箱壳体安装位置，驾驶员坐姿高度能够同时观察前方机具连接状态与后轮作业情况。脚踏区域预留离合器、制动、油门踏板的安装支点，操纵杆件从驾驶位直接延伸至变速箱与发动机端，传动路径短、结构直观，适合基层农机维修人员理解动力传递逻辑。后轮上方的弧形红色挡泥板随轮距轮廓延伸，可阻挡田间泥泞甩溅到驾驶区域，挡泥板与车架之间采用螺栓固定，损坏后可单独更换，降低农用场景下的维护成本。

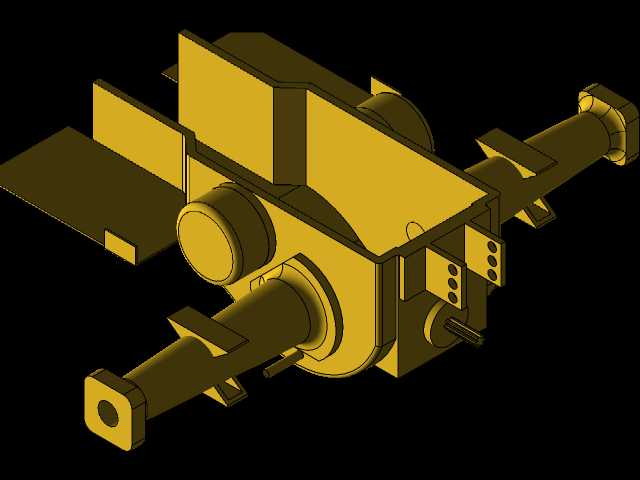

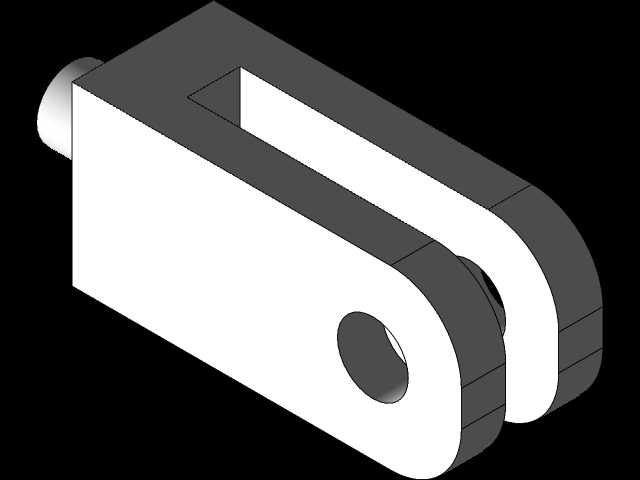

　　行走系统的建模细节贴合实车装配关系：后轮轮胎表面做出加高的人字防滑花纹，在松软耕地、湿滑泥地中可嵌入土层提供牵引力，轮辋通过多组螺栓与后桥驱动半轴连接，能够传递发动机输出的大扭矩；前轮轮胎花纹较浅，主要承担导向与承载作用，前桥立轴、主销、轮毂轴承的配合位置均按装配关系搭建，转向时前轮绕主销偏转，不会与前桥、机罩发生运动干涉。底盘下方的变速箱、离合器壳体、动力输出轴接口均保留实体结构，后部牵引点位置预留挂接销孔，可直接对接农用拖车或悬挂式农具，动力输出轴能够为旋耕机、水泵等外置设备提供旋转动力。

　　外形尺寸方面，整机长度沿车头至后轮后方挡泥板边界延伸，宽度以后轮外侧轮胎边缘为最大限界，高度以排气立管顶端为最高点，建模时所有外伸件均纳入包络检查：方向盘转动全程不与机罩、座椅干涉，前轮最大转向角度下轮胎不触碰前桥与前部覆盖件，后轮跳动空间与挡泥板内表面保留足够安全间隙，座椅、操纵杆的布置符合常规人体操作范围。安装边界上，发动机悬置点、变速箱连接法兰、前后桥固定座、挡泥板支架孔位均按实车装配逻辑设置，改型时可替换不同功率的柴油机、调整轮胎规格或加装安全顶棚、后置液压提升装置，基础底盘的孔位与空间不需要大幅改动。

　　建模过程中对钣金外罩、橡胶轮胎、铸件壳体、标准紧固件做了材质与结构区分，红色冲压外罩体现薄板折弯成型特征，变速箱与后桥壳体呈现铸铁件的厚重轮廓，轮胎花纹、轮辐孔、踏板防滑面等细节均有体现，既能够支撑渲染展示，也可用于拆解动画制作、装配工艺说明以及农机课程的结构认知教学，帮助设计人员直观理解传统轮式拖拉机从动力输出到行走牵引的完整机械逻辑。
