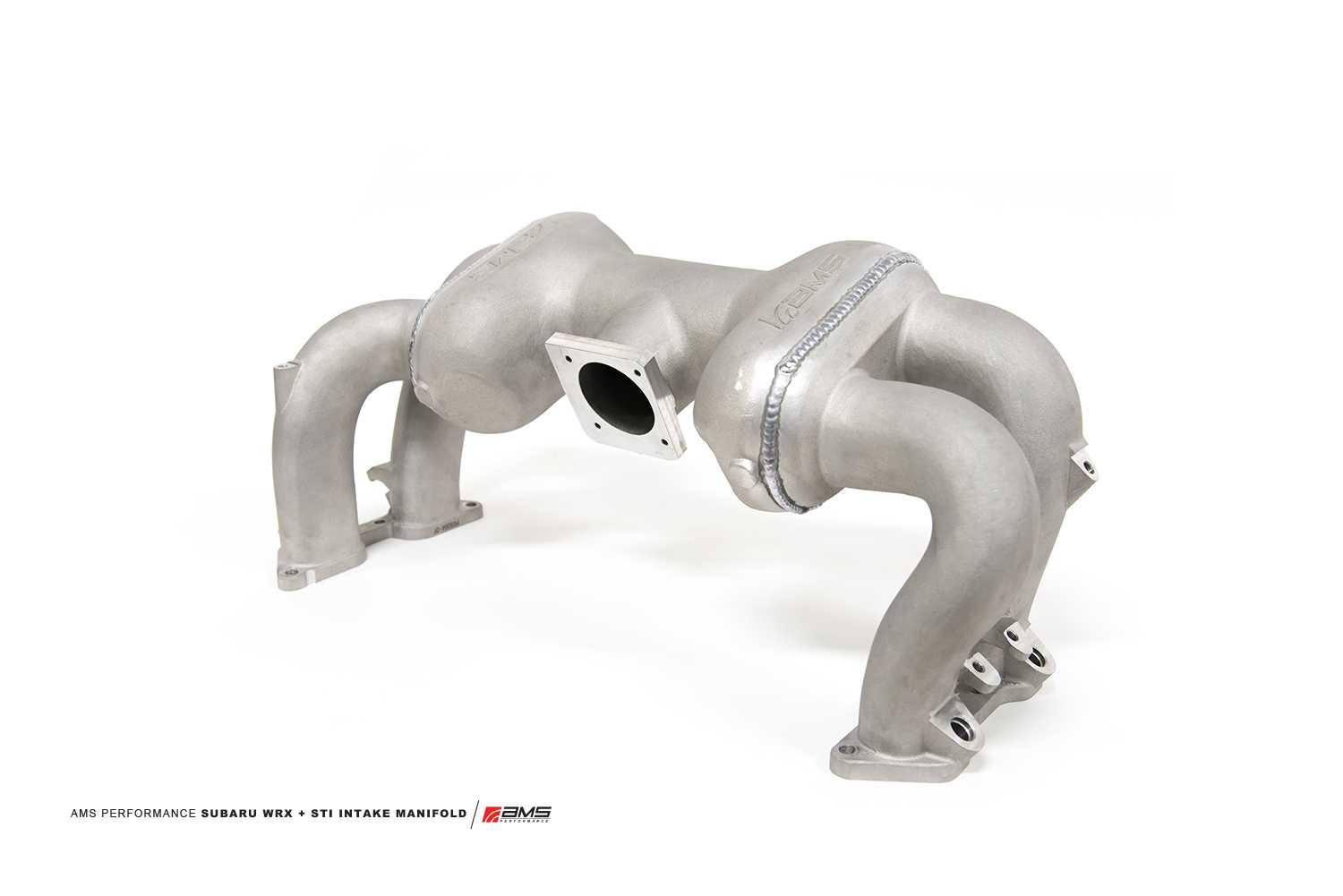

斯巴鲁水平对置发动机改装进气歧管

　　这套进气歧管结构针对斯巴鲁EJ系列水平对置涡轮增压发动机的机舱布局做了适配，日常装车场景集中在WRX、STI这类横置四驱性能车的动力改装环节，替换原厂塑料进气歧管后，核心作用是梳理节气门到四个气缸进气道的气流路径，降低进气阻力，同时匹配加大节气门、高流量空滤以及刷写后的ECU喷油点火程序，让高转速区间的充气效率得到提升。

　　从整机布置边界来看，水平对置发动机的两列气缸分置曲轴箱左右两侧，缸盖进气侧朝向机舱上方，这套歧管采用左右对称的双腔弯管布局，四根分支管路分别对应四个气缸的缸盖进气口，分支末端的安装法兰直接贴合缸盖进气端面，法兰上预留的螺栓孔位完全对齐原厂缸盖的安装螺柱，法兰端面加工有密封槽，装车时配合金属密封垫或者耐高温密封胶，避免增压工况下出现接口漏气。歧管中段的稳压腔采用变容积腔体设计，腔体轮廓顺着机舱内防火墙、避震塔顶之间的剩余空间做曲面过渡，没有突兀的直角转折，气流从节气门入口进入腔体后，能沿着圆滑内壁向四个分支均匀分配，减少各缸进气量的偏差，避免四缸空燃比不一致导致的怠速抖动、高转动力输出突兀问题。

　　节气门安装位设置在稳压腔侧方的方形法兰面上，法兰开孔尺寸适配大口径改装节气门，法兰面的螺栓孔间距、定位销位置都和常见的改装节气门规格匹配，安装时不需要额外转接板，减少进气路径上的泄漏点。歧管本体采用铸铝或者焊接铝合金成型，管壁厚度控制在兼顾承压能力和轻量化的区间，涡轮增压车型进气歧管内部要承受最高1.5bar以上的正压，铝合金材质相比原厂塑料件抗老化、抗爆震能力更强，长期在机舱高温环境下工作不会出现塑料件热变形、接缝开裂的问题，歧管表面的焊接焊缝沿腔体合模位置布置，焊道打磨后做喷砂或者阳极氧化处理，既提升外观质感，也能避免铝合金表面长期接触油气混合物出现腐蚀。

　　安装边界校核阶段需要重点核对几个干涉点：首先是歧管下方的喷油嘴安装位，四个分支管路侧面预留的喷油嘴固定座角度、孔径完全匹配原厂顶置喷油嘴的安装角度，喷油嘴插入后顶部的油轨固定支架能直接对齐歧管上预留的螺柱，油轨装配后和歧管外壁保留足够间隙，不会出现震动摩擦；其次是歧管后方和防火墙之间的间隙，要预留出刹车真空管、曲轴箱通风管、增压压力传感器的走管空间，稳压腔上预留的多个小直径螺纹接口，可以直接插接真空管路，不需要后期在管壁上额外打孔攻丝，避免施工时铝屑掉入进气道造成气缸拉伤；再者是歧管左右两侧弯管和机舱避震塔顶、空调管路的间距，实车装配后最小间隙控制在10mm以上，发动机在工况下出现前后左右悬置震动位移时，歧管不会和周边部件发生磕碰摩擦。

　　结构设计过程中，分支管路的长度做了等长优化，四根进气弯管从稳压腔到缸盖进气口的流道长度差值控制在5%以内，利用进气谐振效应，在目标调校的转速区间形成稳定的进气脉冲，让每个气缸的进气时序更同步，低扭响应和高转马力输出的衔接更平顺。流道内壁做了顺滑过渡处理，从稳压腔到分支管路的交接位置没有截面突变，避免气流在拐角处形成紊流、产生进气阻力。歧管底部的四个支撑脚分别对应两列缸盖的外侧安装位，支撑脚通过螺栓固定在缸盖的预留凸台上，把歧管的重量分散到缸盖本体上，避免整个歧管的重量全部压在进气道密封垫上，长期震动后出现密封垫移位漏气的问题。

　　针对改装场景的实际使用需求，这套歧管还兼容原厂的进气压力传感器、怠速控制阀的安装位，传感器安装孔的螺纹规格、密封锥面和原厂部件完全匹配，改装时不需要更换传感器、不用额外定制转接座，大幅降低装车施工的难度。整体外形轮廓完全贴合斯巴鲁EJ发动机机舱的原有空间，不需要切割机舱钣金、移位电瓶或者改装水箱框架，属于直上型改装部件，三维建模阶段所有安装孔位、配合面的公差都按照整车装配的IT7级精度控制，装车时的孔位对位偏差不会超过0.5mm，不需要现场扩孔、打磨修配就能完成装配。
