奥迪A8豪华行政轿车外观曲面数模

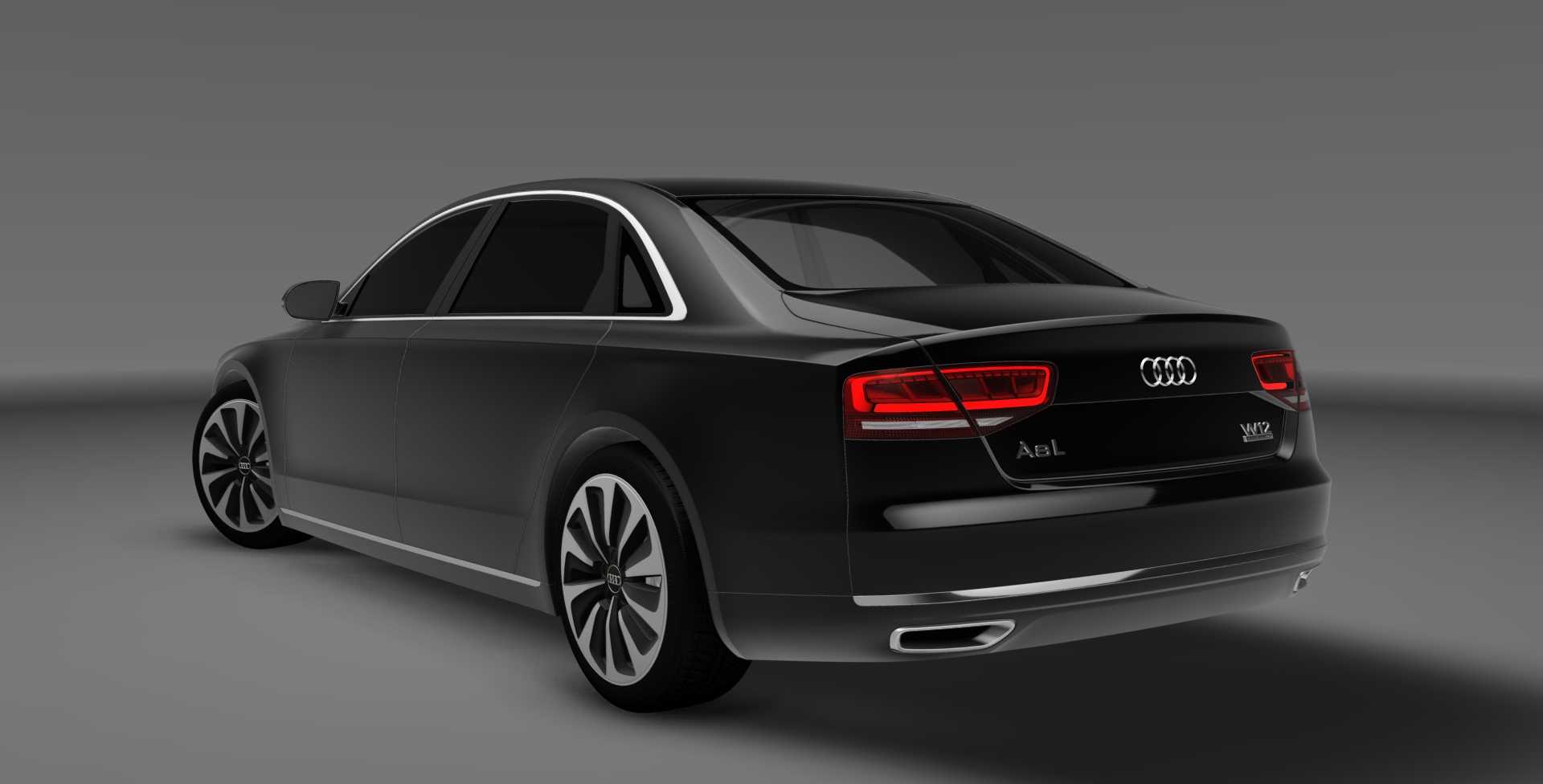

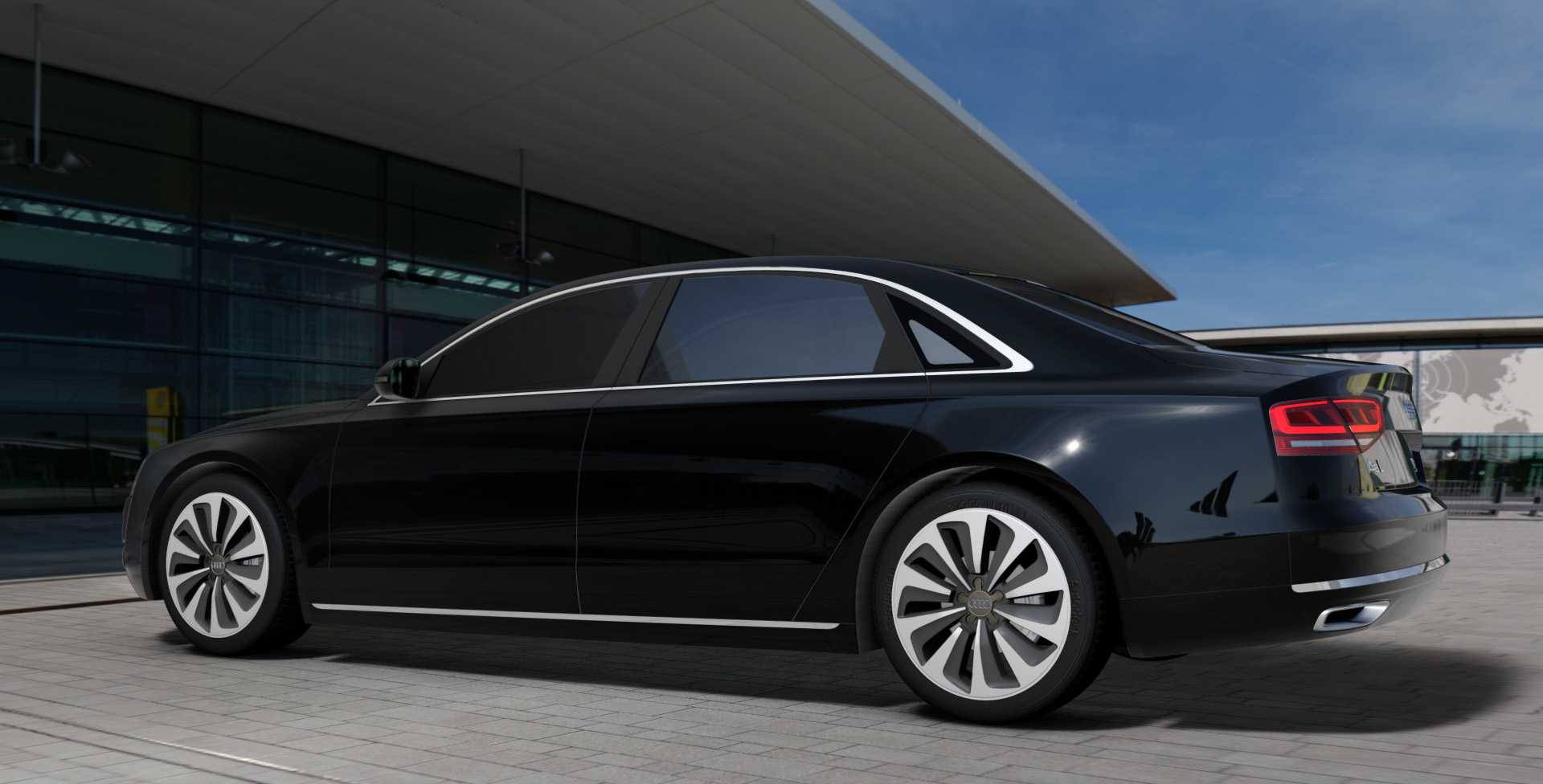

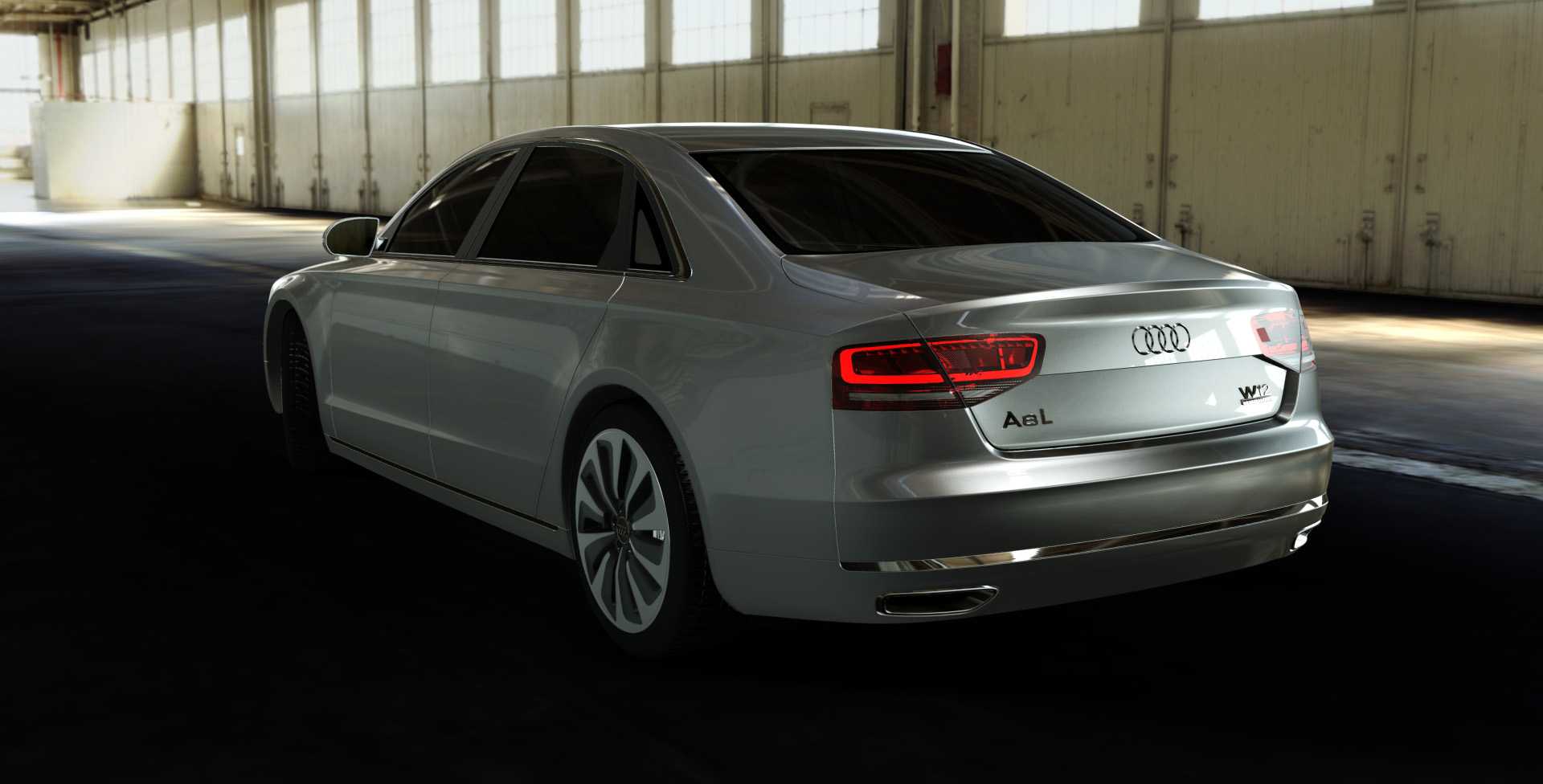

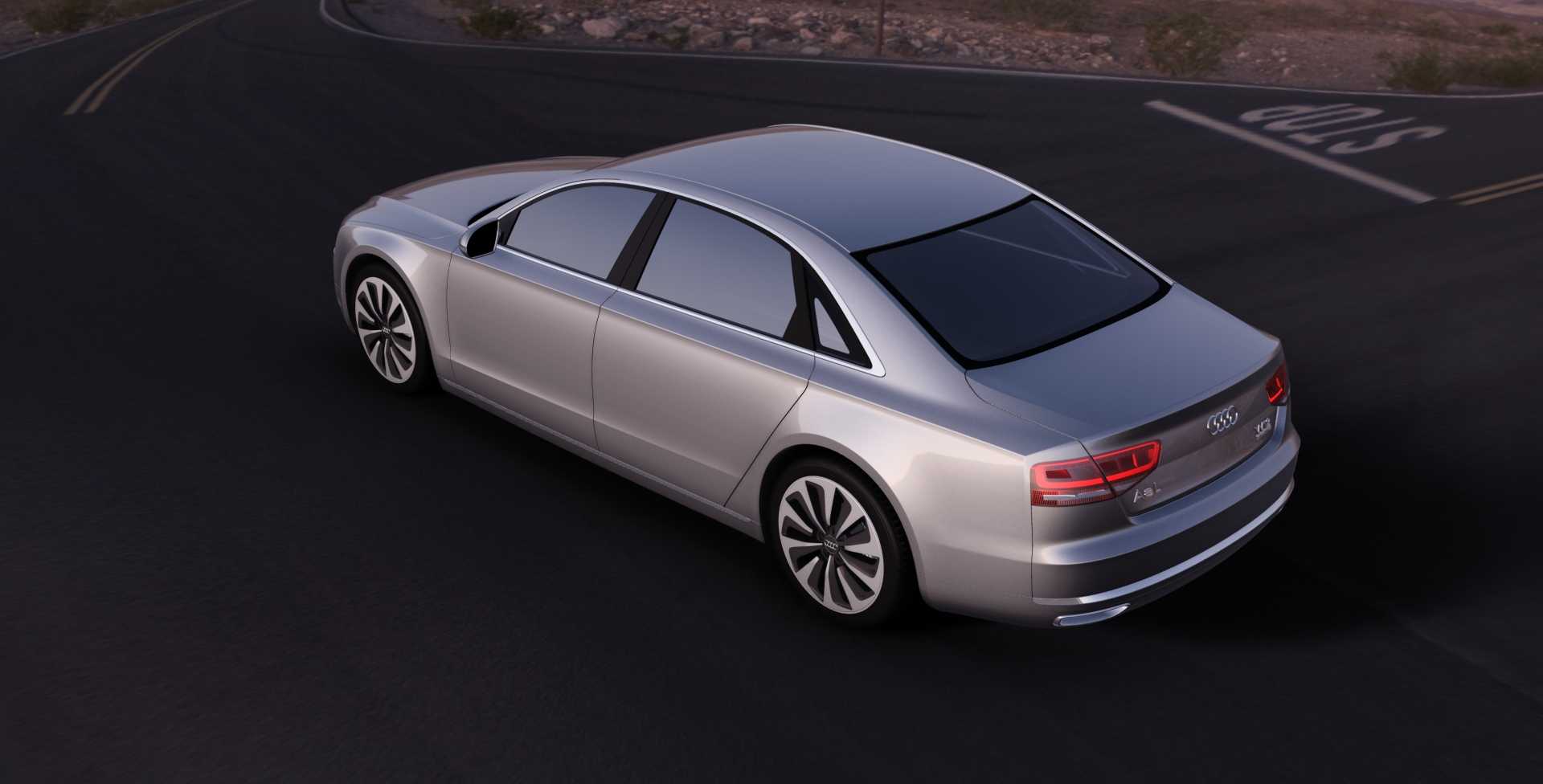

　　这套整车外观数模围绕豪华D级行政轿车的外覆盖件形态展开，建模阶段以实车正侧、后45度、俯视多视角蓝图为基准，先在Alias环境中搭建整车比例控制线框，把轴距、前后悬长度、车高与轮距的边界关系先锁定，再逐段铺设车身A级曲面。从后视角呈现的数模可以看到，车尾溜背过渡到后备厢盖的折线曲率连续，尾灯组横向贯穿的红色灯带与尾箱上沿的冲压棱线完全对齐，后保险杠下部双边共两出的镀铬排气装饰槽、底部扩散器的凹凸型面都做了分件处理，没有把后保、尾盖、侧围做成单一整体曲面，方便后续拆分工装夹具做检具模拟。

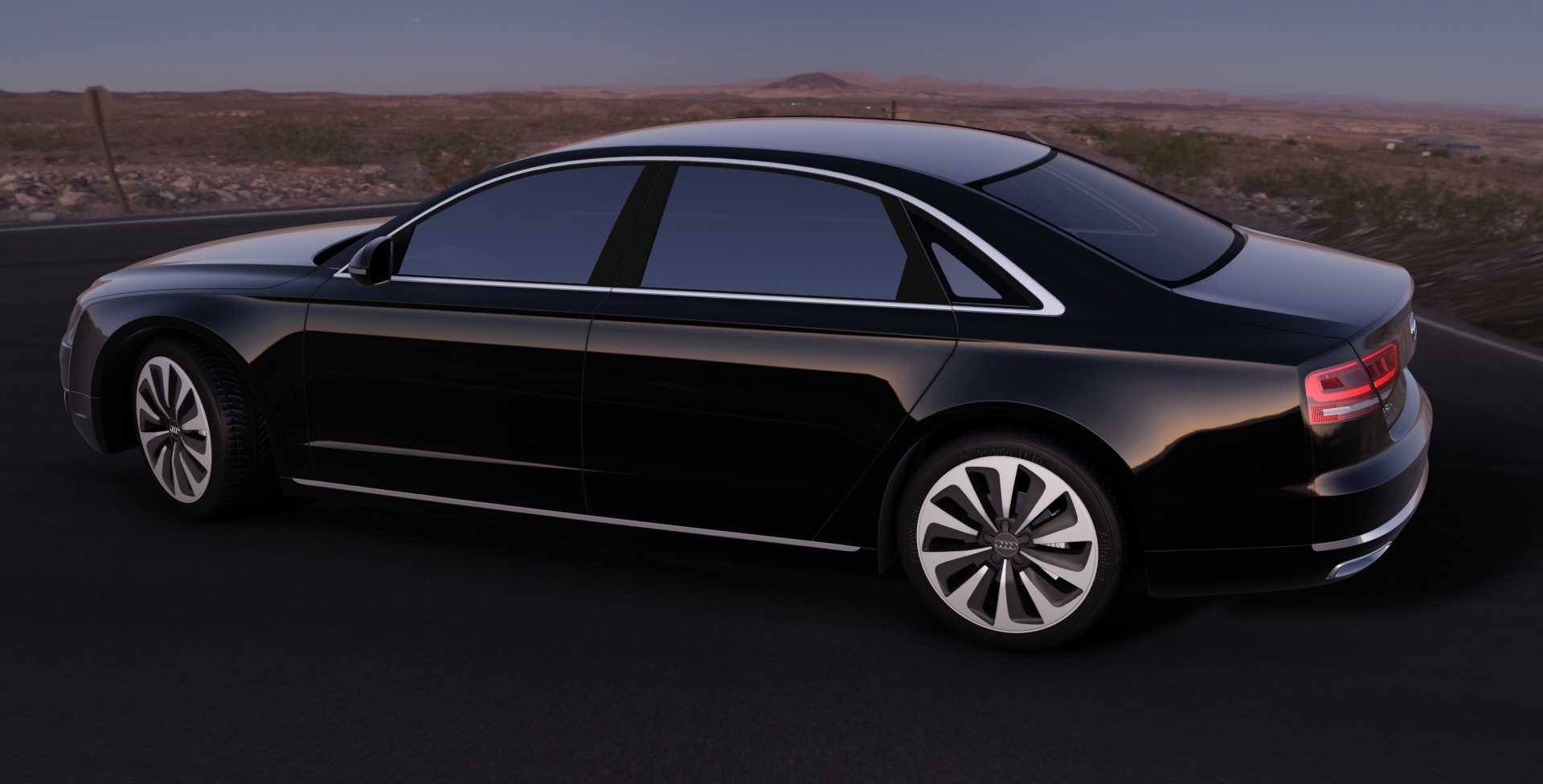

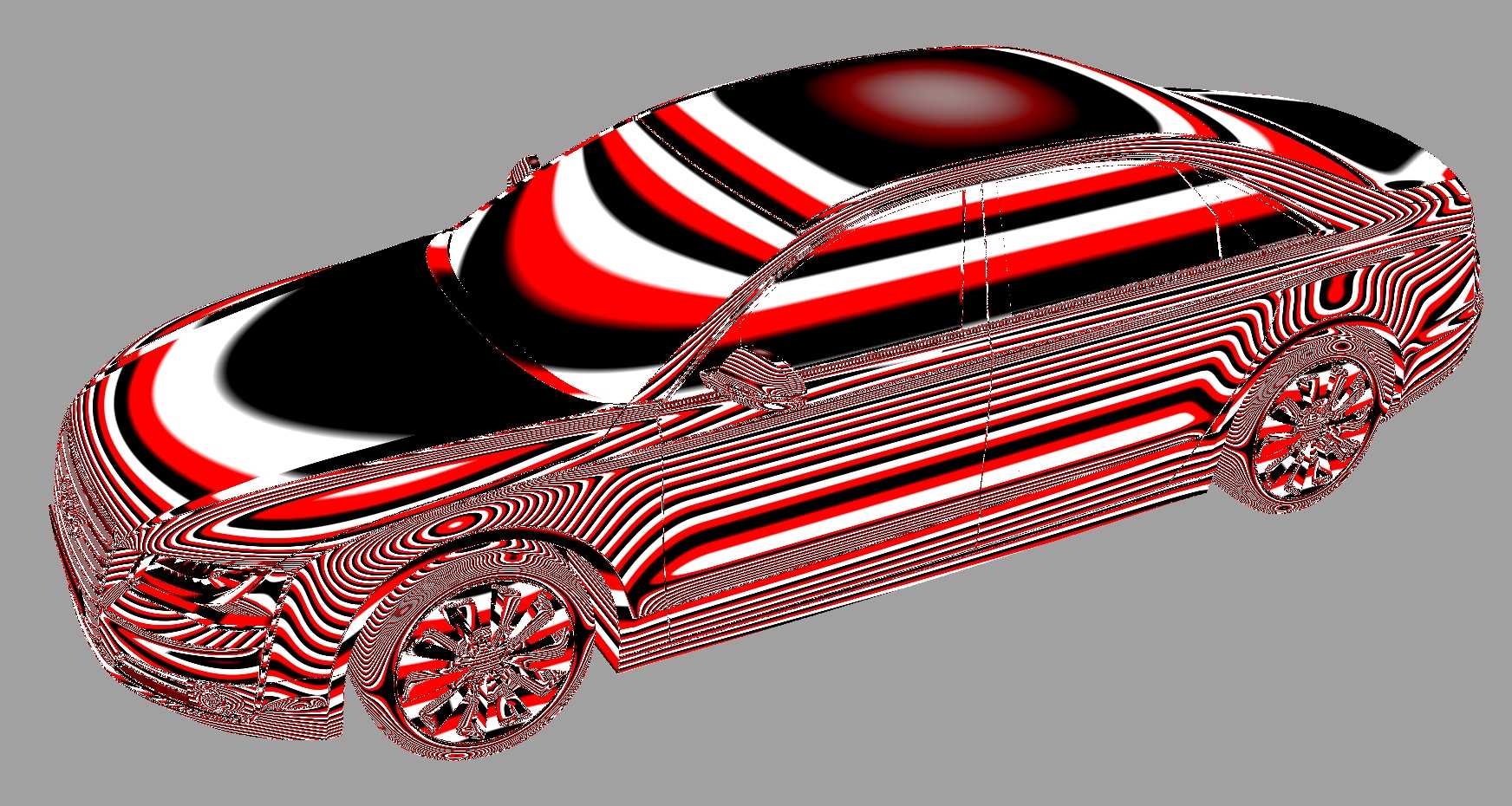

　　做这类豪华轿车外曲面数模，首先要服务于造型评审阶段的风洞前置验证：整车侧面从A柱底端延伸到尾灯上沿的肩线，曲率变化率控制在G2连续以上，避免曲面出现高光褶皱，这条肩线同时也是侧围外板冲压的主特征线，数模里预留了3.2度的冲压拔模斜度，侧围下部的内凹型面距离门槛梁内板的安装边界留足了12mm的钣金包边间隙，不会出现外板冲压后和内板焊接干涉的问题。车门部分的分缝线沿着肩线下方走，前后门的门缝间隙在数模里统一设为3.5mm，和量产车的装配公差基准对齐，车门把手的凹陷曲面、侧窗镀铬饰条的安装卡槽都在曲面阶段就留出了安装凸台，不用后续结构工程师再反向补面。

　　车尾部分的建模细节对应实际量产的装配逻辑：后备厢盖的外曲面边缘做了一圈包边止口，尾灯安装座的型面和灯壳背面的定位筋完全贴合，后保险杠上的倒车雷达开孔位置、后牌照安装板的凹陷区域尺寸都符合国标机动车号牌安装的边界要求，后围下部的排气装饰罩和后保下护板做了分色分件，两个装饰罩的中心距和底盘后副车架的安装点横向坐标对齐，后续改装排气套件的时候可以直接借用原车安装位，不需要额外切割后保本体。

　　车轮部分的数模还原了多辐式铝合金轮毂的形态，轮拱和轮胎之间的轮眉间隙控制在四指左右的实车标准，轮拱内的曲面预留了悬架跳动的安全空间，当悬架全压缩行程达到80mm的时候，轮胎上沿也不会和轮拱内板发生剐蹭，这个边界在数模里通过轮胎包络扫略做过校验，前轮的最大转向转角也同步做了运动干涉检查，方向打满的时候轮胎前端不会蹭到前翼子板内衬。

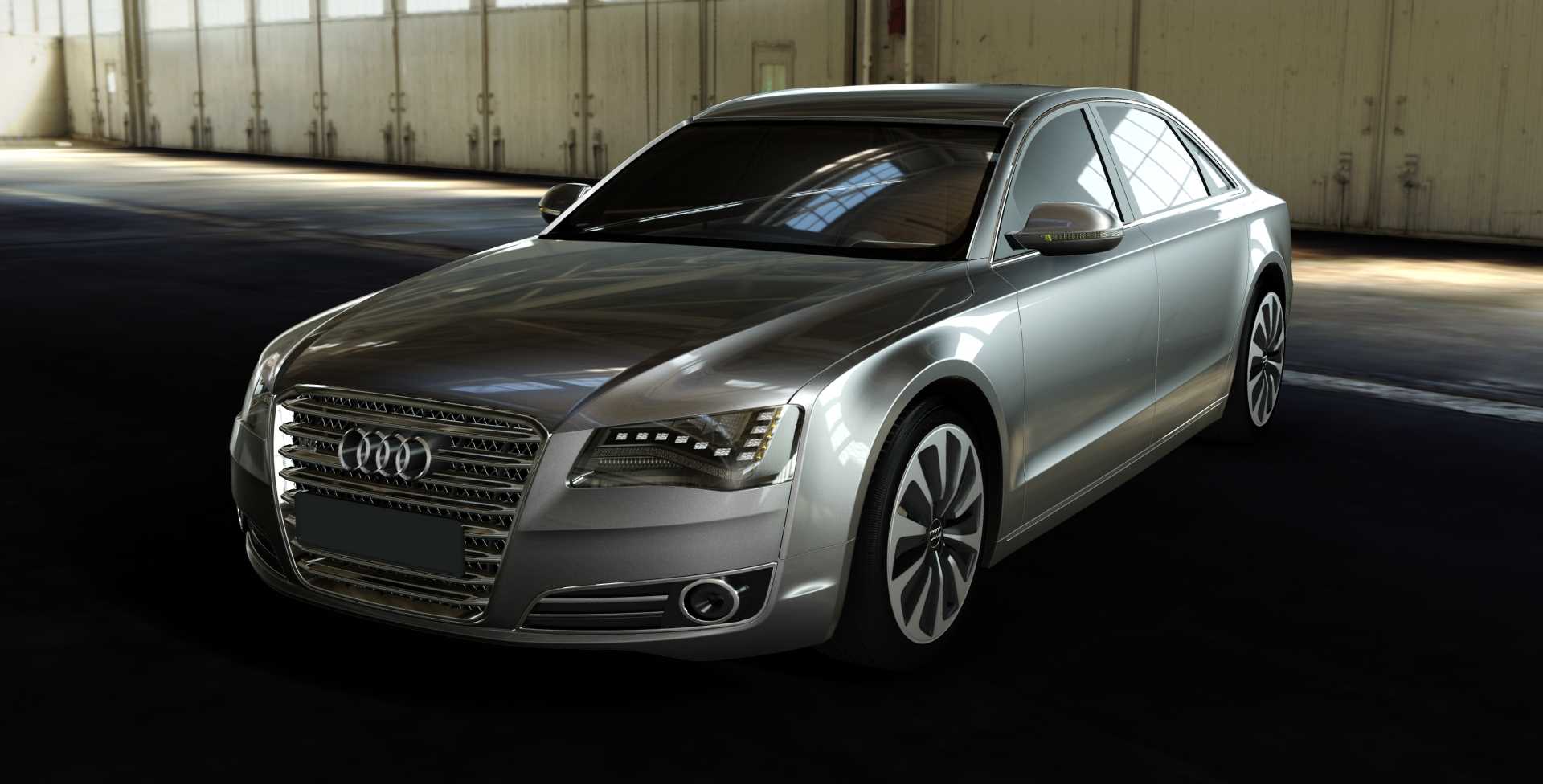

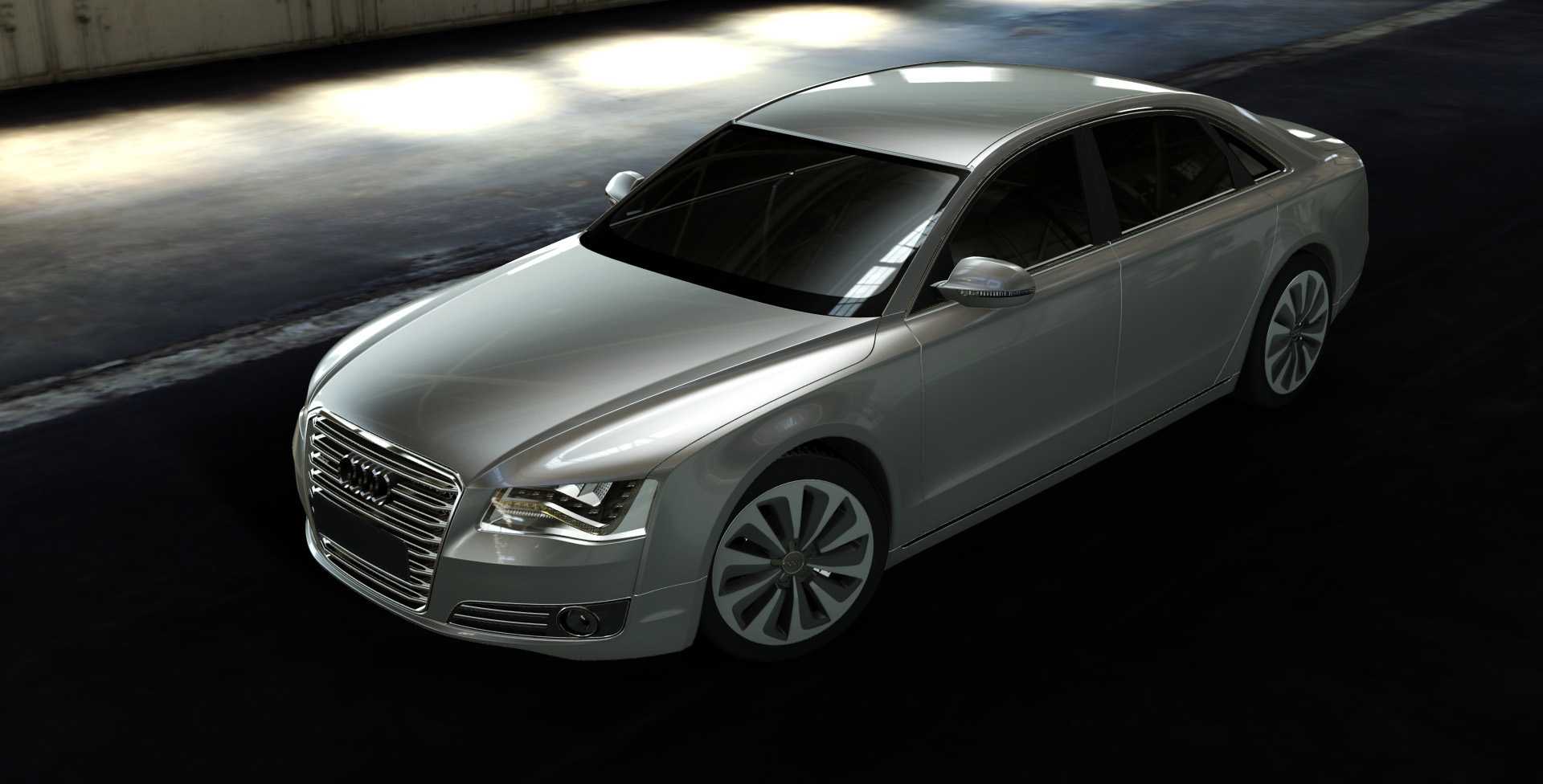

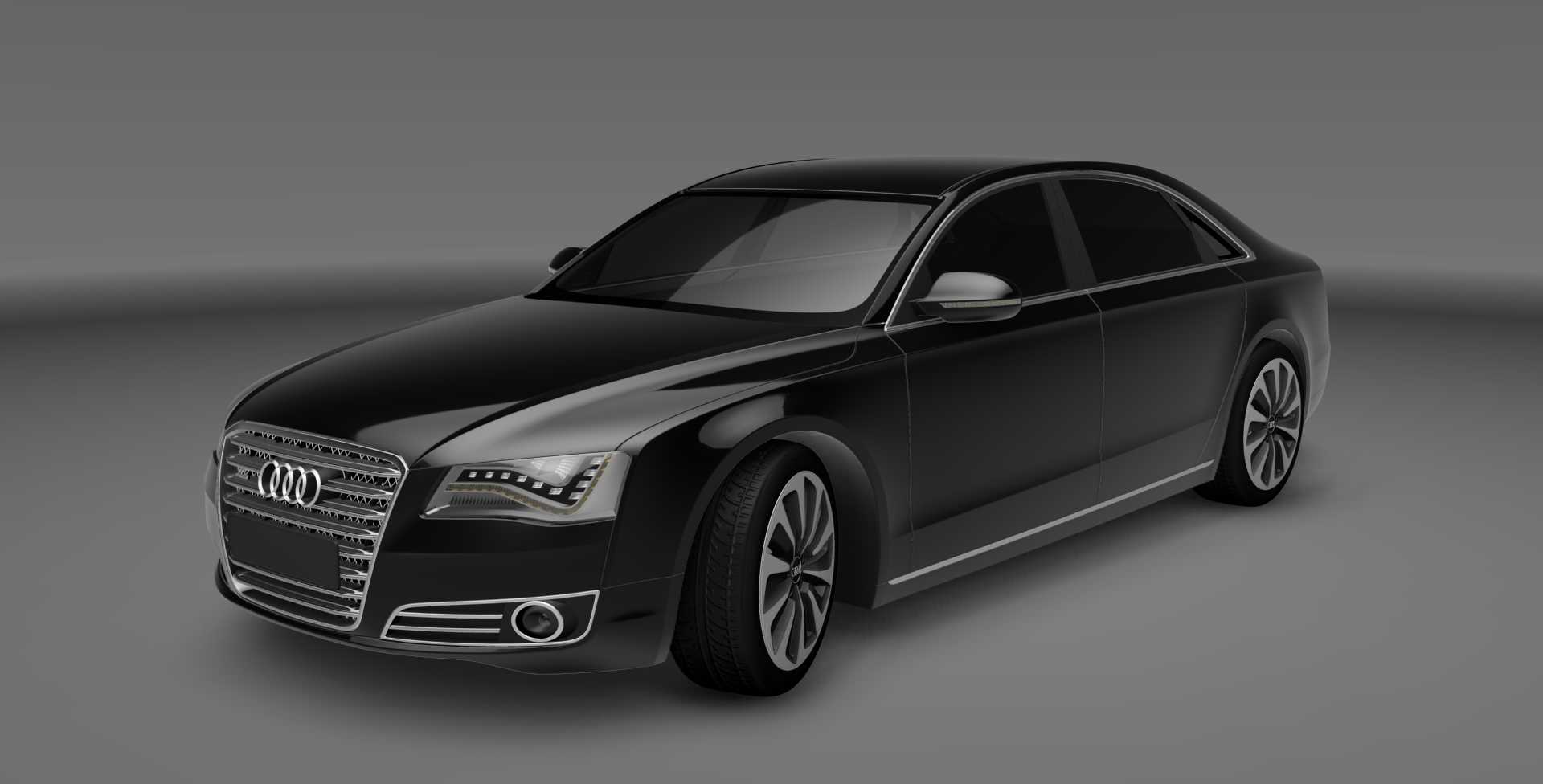

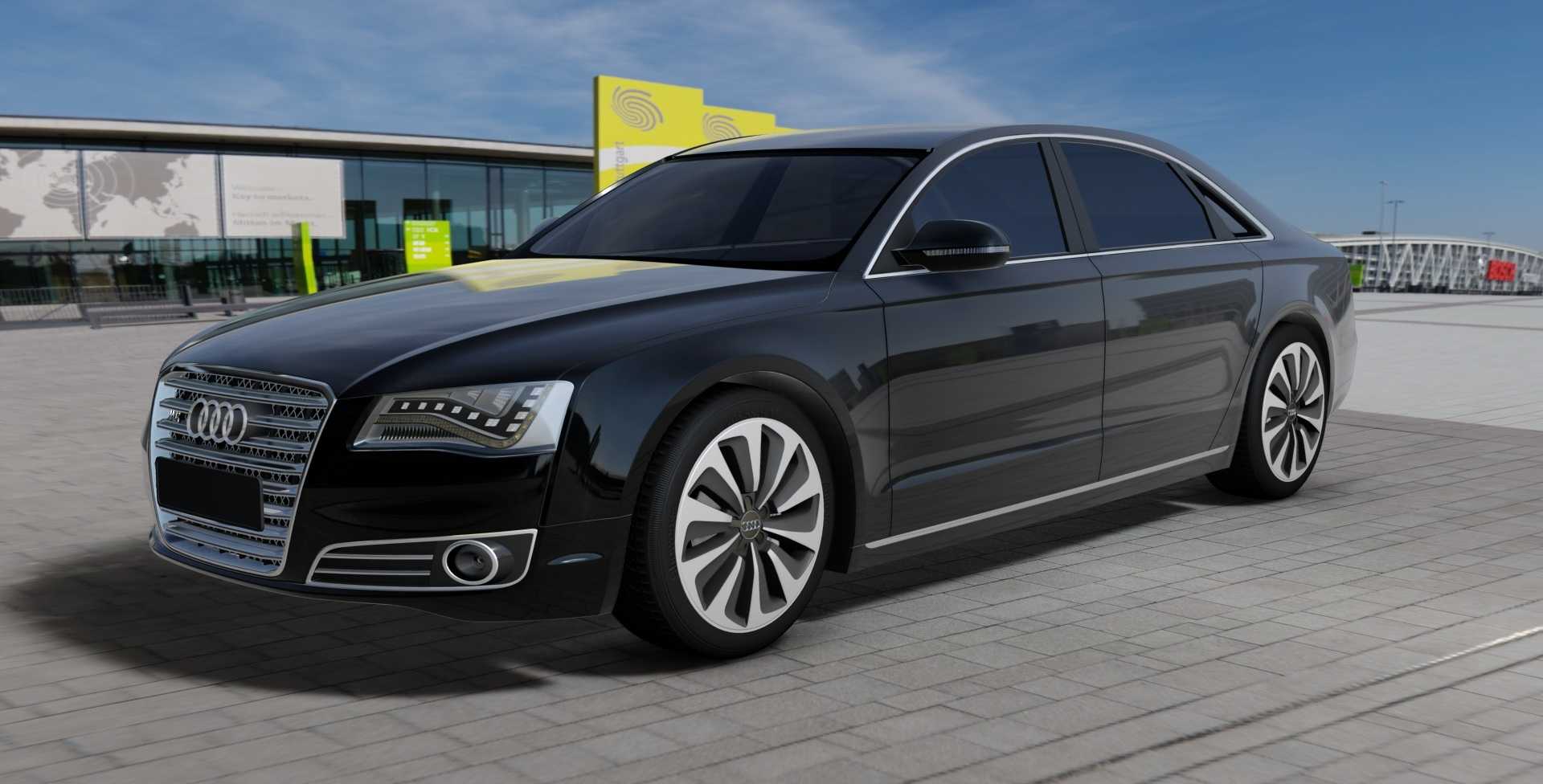

　　这类整车外观数模的实际应用场景覆盖多个环节：造型部门可以直接把曲面导入渲染环境做材质赋值，模拟金属漆在不同光照下的反射效果，验证肩线、腰线的光影走向是否符合豪华车的稳重气质；冲压工艺部门可以基于外曲面做CAE拉延模拟，分析侧围、车门这类大型覆盖件的板材变薄率，提前调整曲面的局部圆角，避免冲压开裂；总装工艺部门可以用整车数模做外饰件的装配顺序仿真，核对前保、后保、大灯、尾灯这些外饰件的安装操作空间，确认工人在流水线工位上手持工具拧紧紧固件的时候没有遮挡；改装行业的从业者也可以基于这个基准曲面，开发小包围、尾翼、镀铬饰条这类加装配件，所有加装件的贴合面都可以直接从原车曲面提取，不用再反复扫描实车打点云，大幅缩短改装件的开发周期。

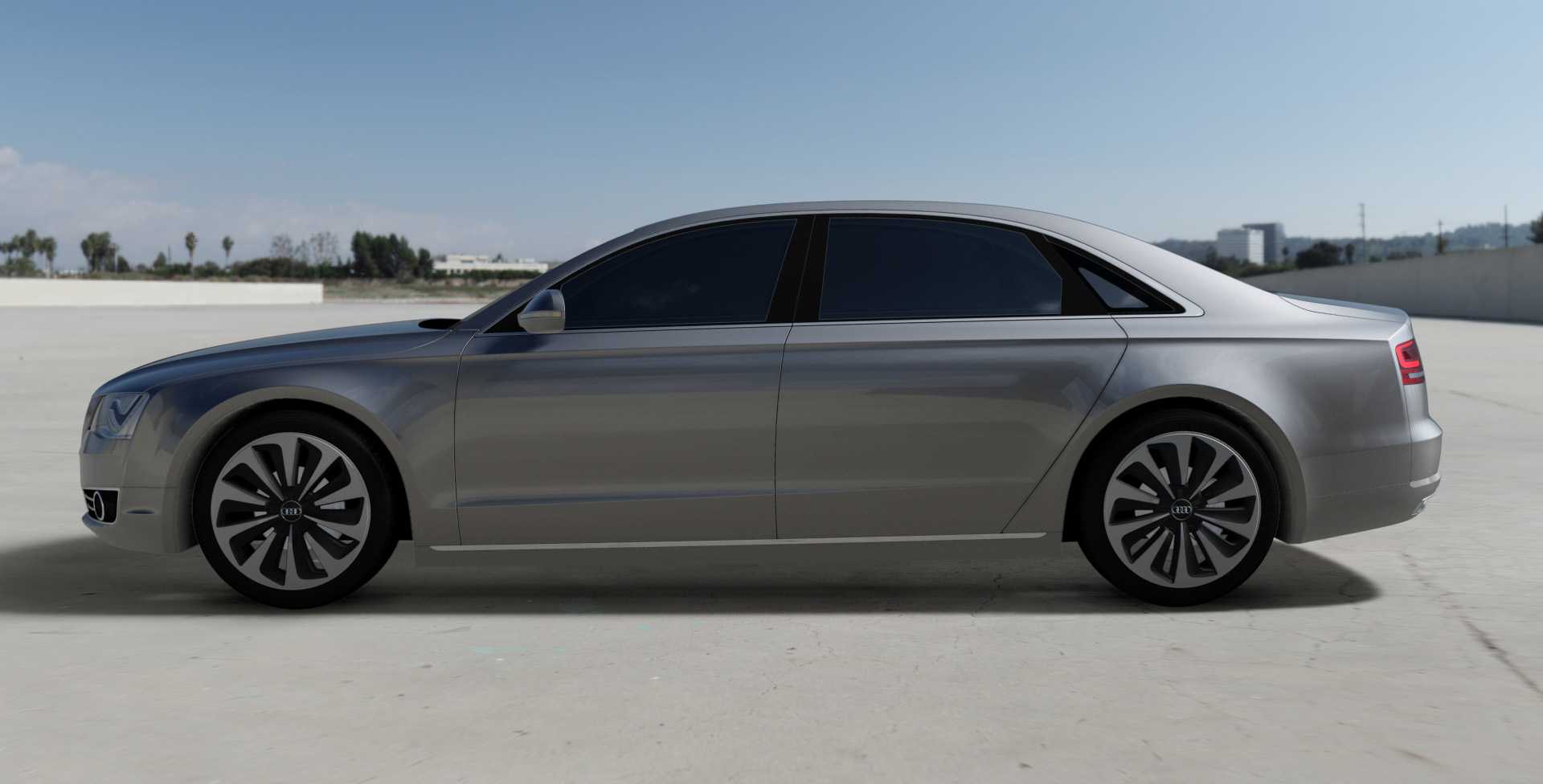

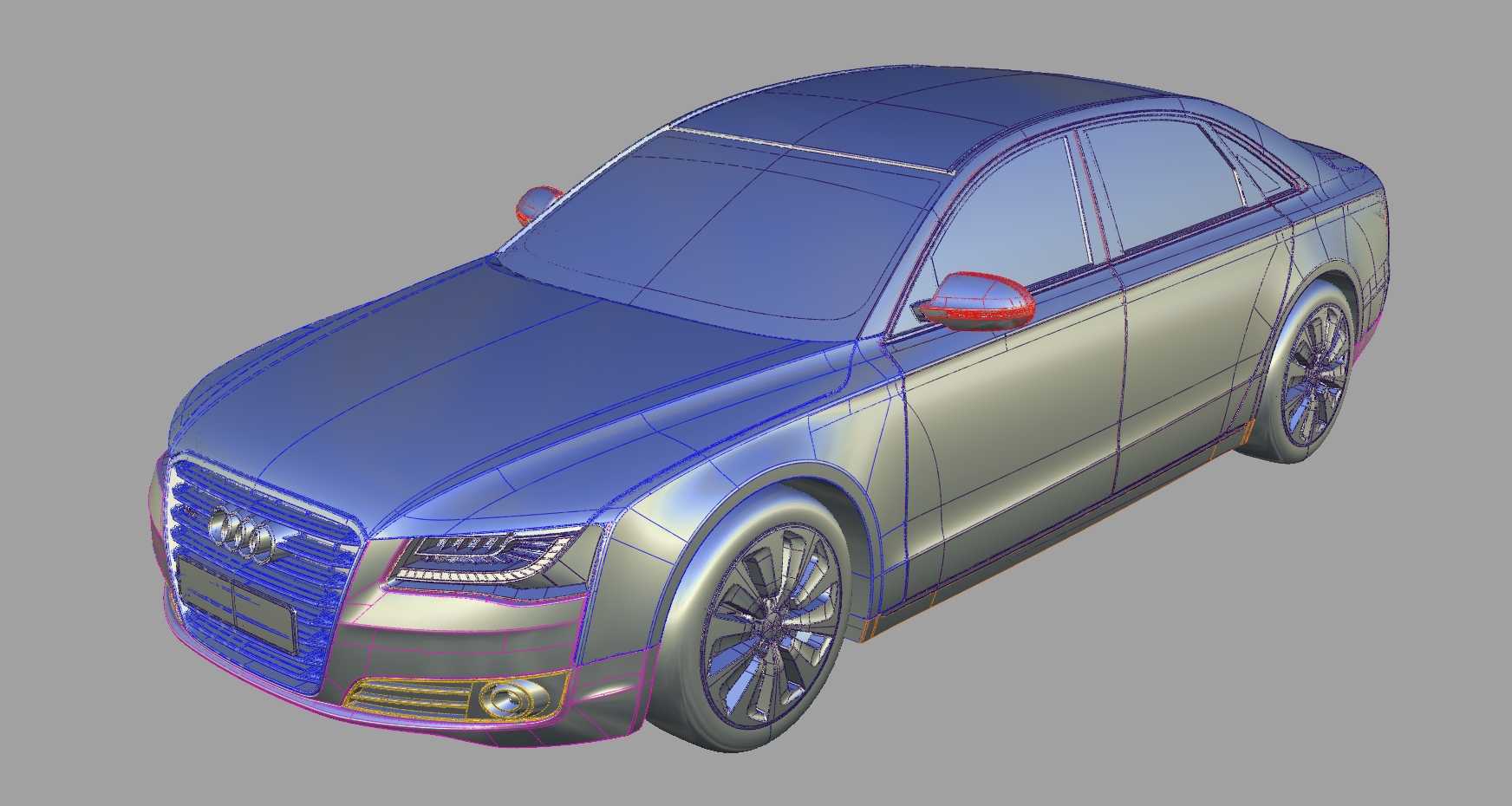

　　数模搭建过程中没有随意改动原车的比例关系，C柱的三角窗倾斜角度、车顶线条从B柱之后缓慢下滑的弧度都和实车蓝图完全匹配，车窗的黑色边框边界、车门上的腰线冲压深度都做了写实还原，没有为了曲面好做就简化特征棱线，整个外表面的曲面拓扑分布均匀，后续不管是做3D打印缩比例车模，还是做数控铣削的1:1油泥模型，都可以直接提取加工刀路，不需要再大规模重构曲面。
