户外便携隔热密封饮水杯结构设计

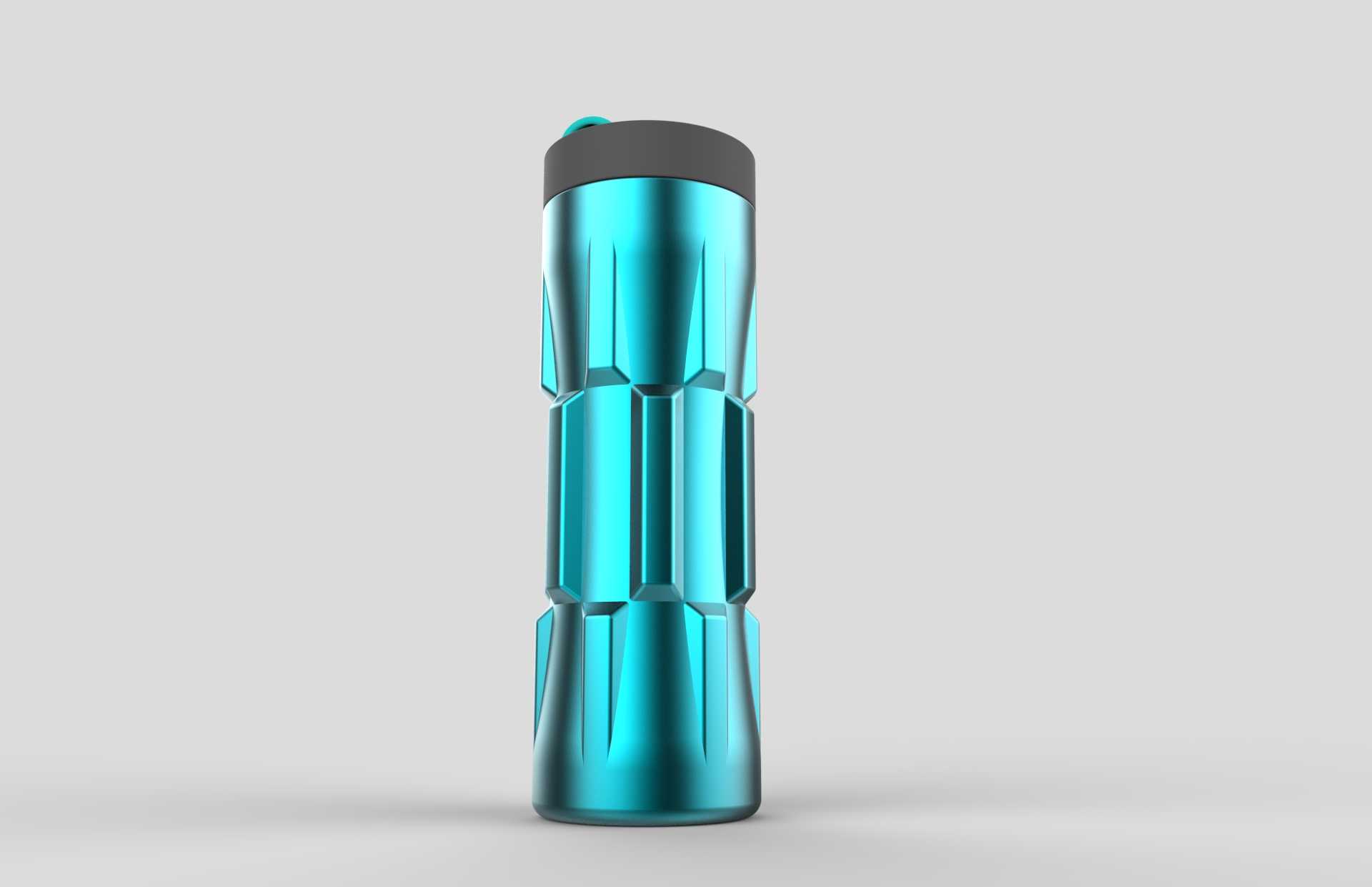

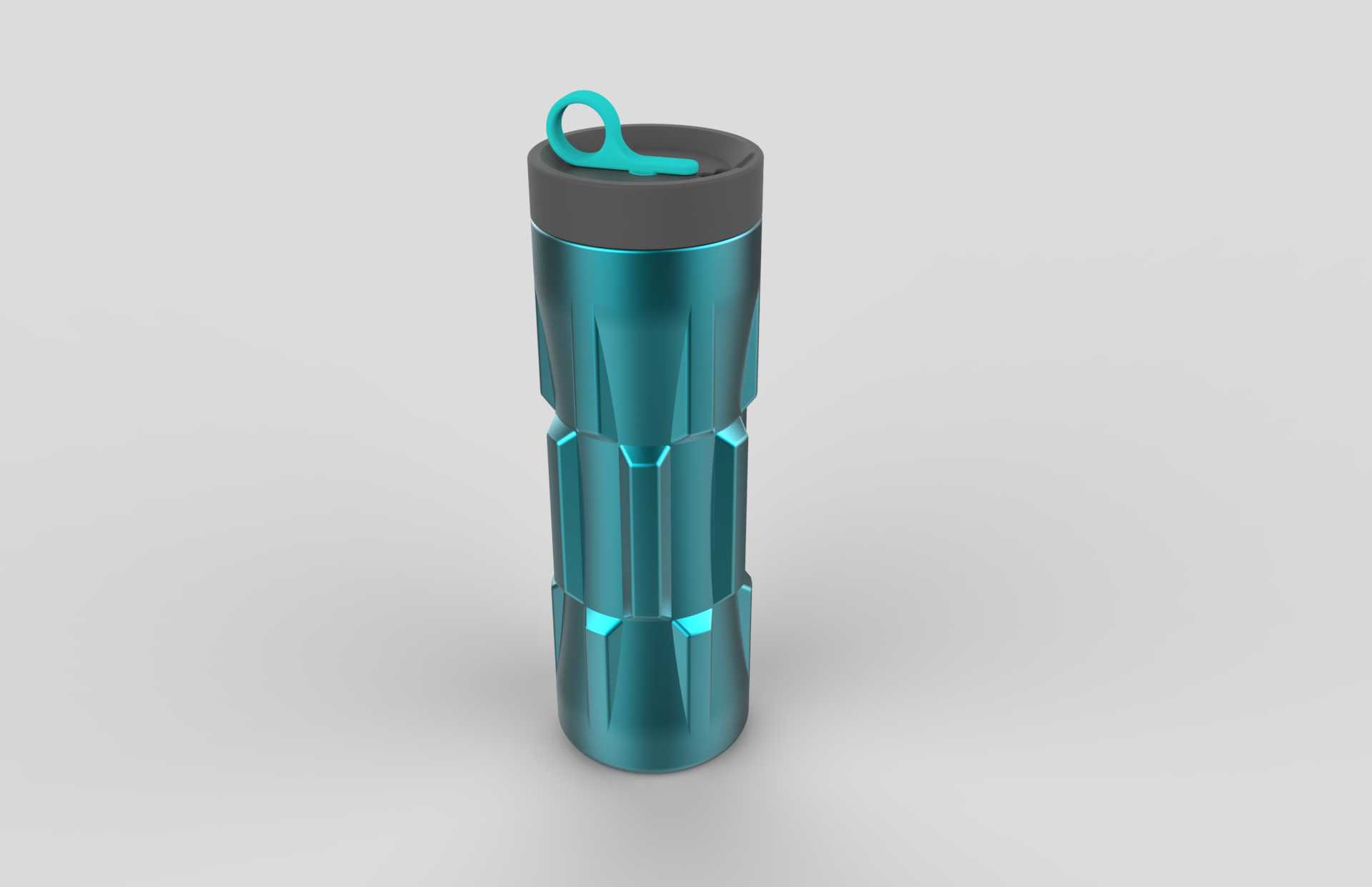

　　这款便携饮水容器的结构方案围绕户外携带、车载放置、通勤使用和短时保温保冷需求展开，整体采用立式圆柱筒身配合分段防滑棱面的造型，在保证握持稳定性的同时，也兼顾了模具成型和后期装配的可行性。筒身主体没有采用完全光滑的直壁形态，而是在中段和下段设置多组内收式棱面，这些棱面既不是单纯的外观装饰，也承担着实际使用中的防滑、定位和抗滚作用。当容器放置在倾斜台面或车辆杯架内时，分段棱面能够增加接触摩擦，降低光滑圆柱件容易旋转滑移的问题；手部握持时，棱面之间的过渡区域可以贴合指腹，在戴手套或手部潮湿的情况下仍能提供较明确的施力位置。

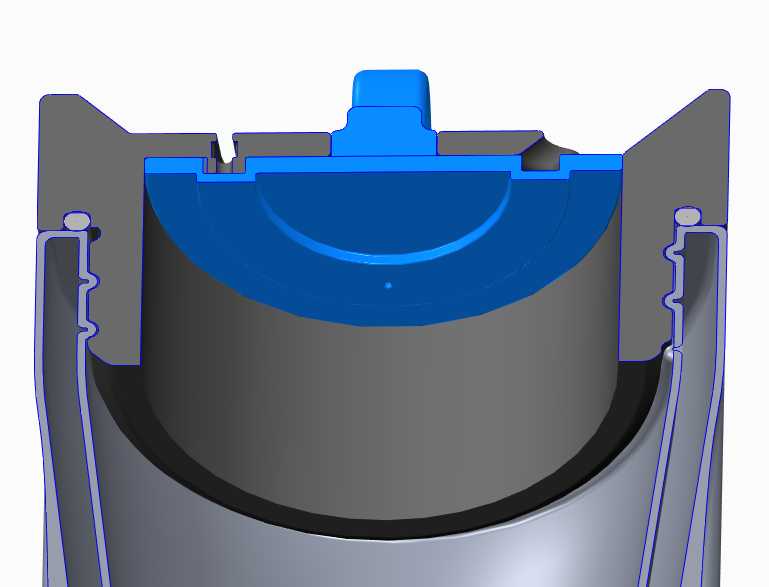

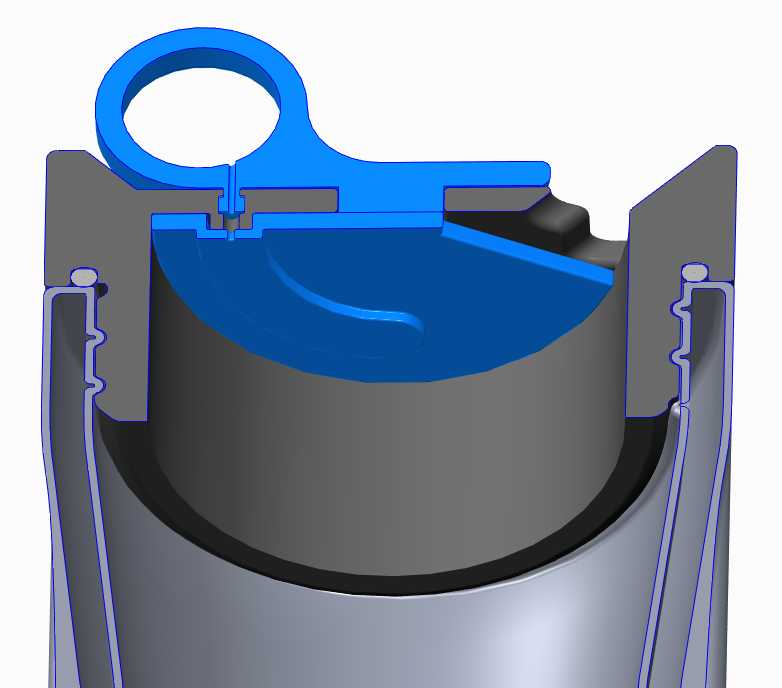

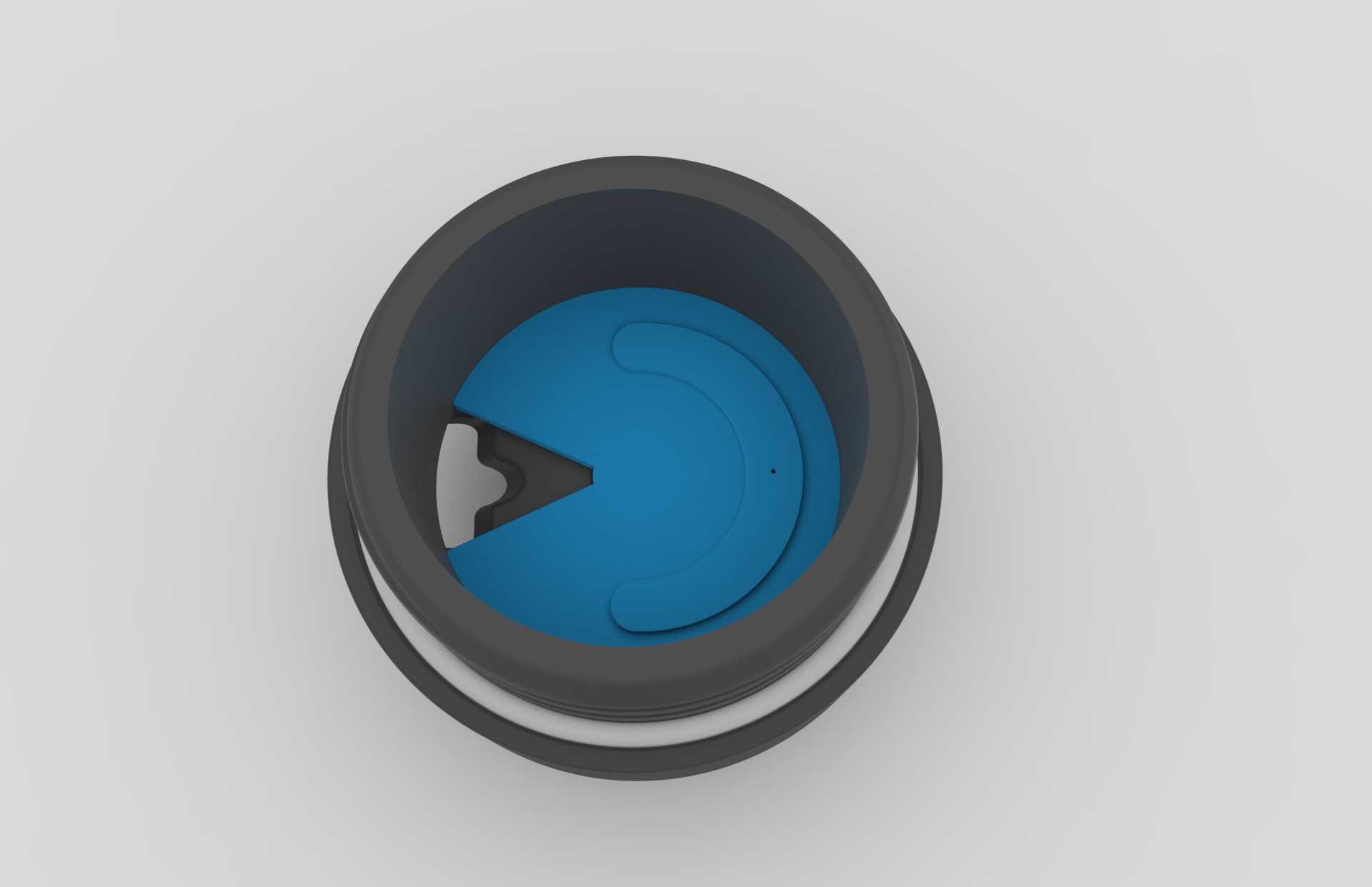

　　从功能逻辑上看，该产品的核心在于杯盖与筒身之间的旋转锁止结构。盖体顶部设置软质提环，提环与盖体顶面形成可穿挂的连接区域，可配合挂扣、织带或背包外挂点使用。盖体内部布置密封垫，密封垫在盖体旋合到位后受压变形，填充盖体与筒口之间的微小间隙，从而阻止液体从配合面渗漏。结构上采用约四分之一圈的旋转开闭思路，使用者不需要进行多圈螺纹旋拧，只需将盖体旋转至开启角度，盖内流道即可形成出水孔；关闭时反向旋转，密封垫重新压合在筒口端面上。这种短行程操作适合运动间隙快速饮水，也减少了传统多圈螺纹在沙尘环境中因螺纹夹杂颗粒而产生卡滞的概率。

　　筒身的隔热设计从基础双层隔温思路出发，通过减少内容物与外壁之间的直接热传导，使冷饮外壁不易快速结露，热饮外壁温度也不至于过高。外壁的棱面结构同时增加了筒身的截面刚度，使薄壁筒身在受到侧向挤压时不容易出现明显凹陷。对于结构建模而言，筒身棱面需要注意拔模方向和过渡圆角，不能只按视觉效果做出尖锐折边；若采用金属加工或后续表面处理，棱线处应保留合理圆角，避免应力集中和阳极氧化、喷涂等工艺中出现积液。若筒身采用橡塑包覆或多材料组合，则棱面深度还要控制在材料收缩允许范围内，防止厚壁部位产生缩痕。

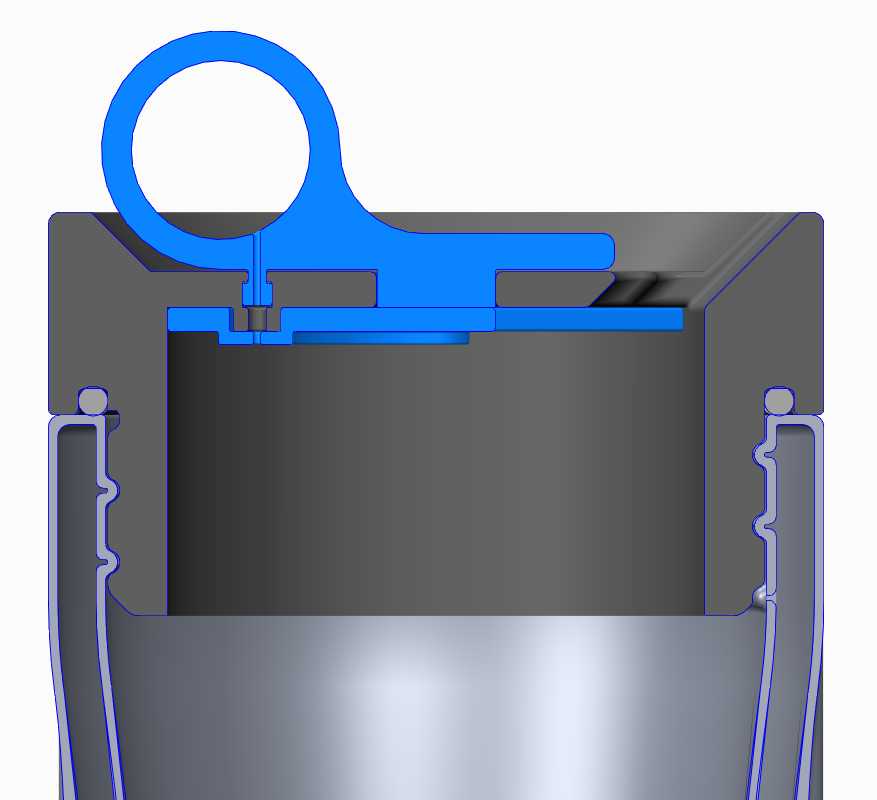

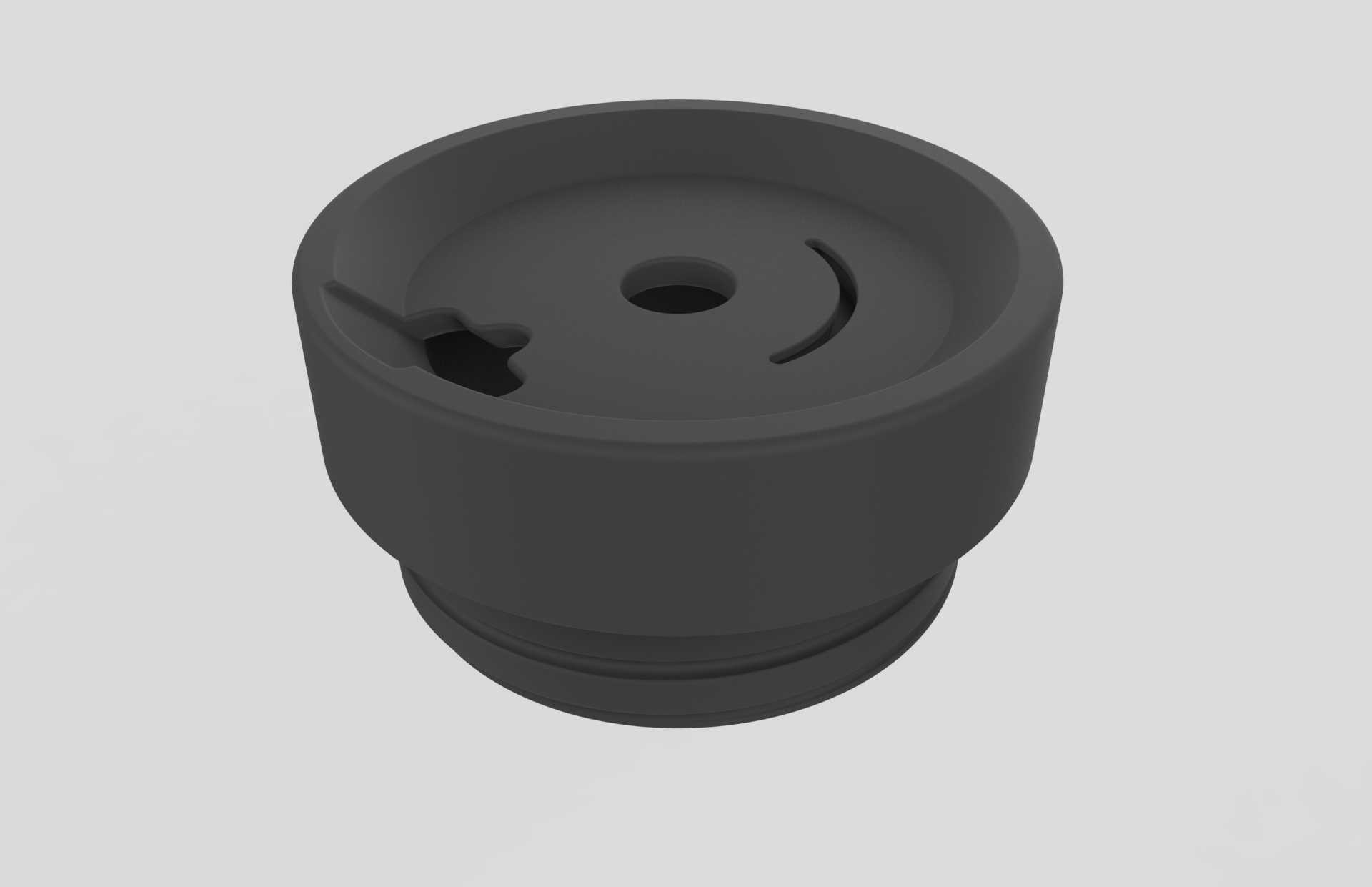

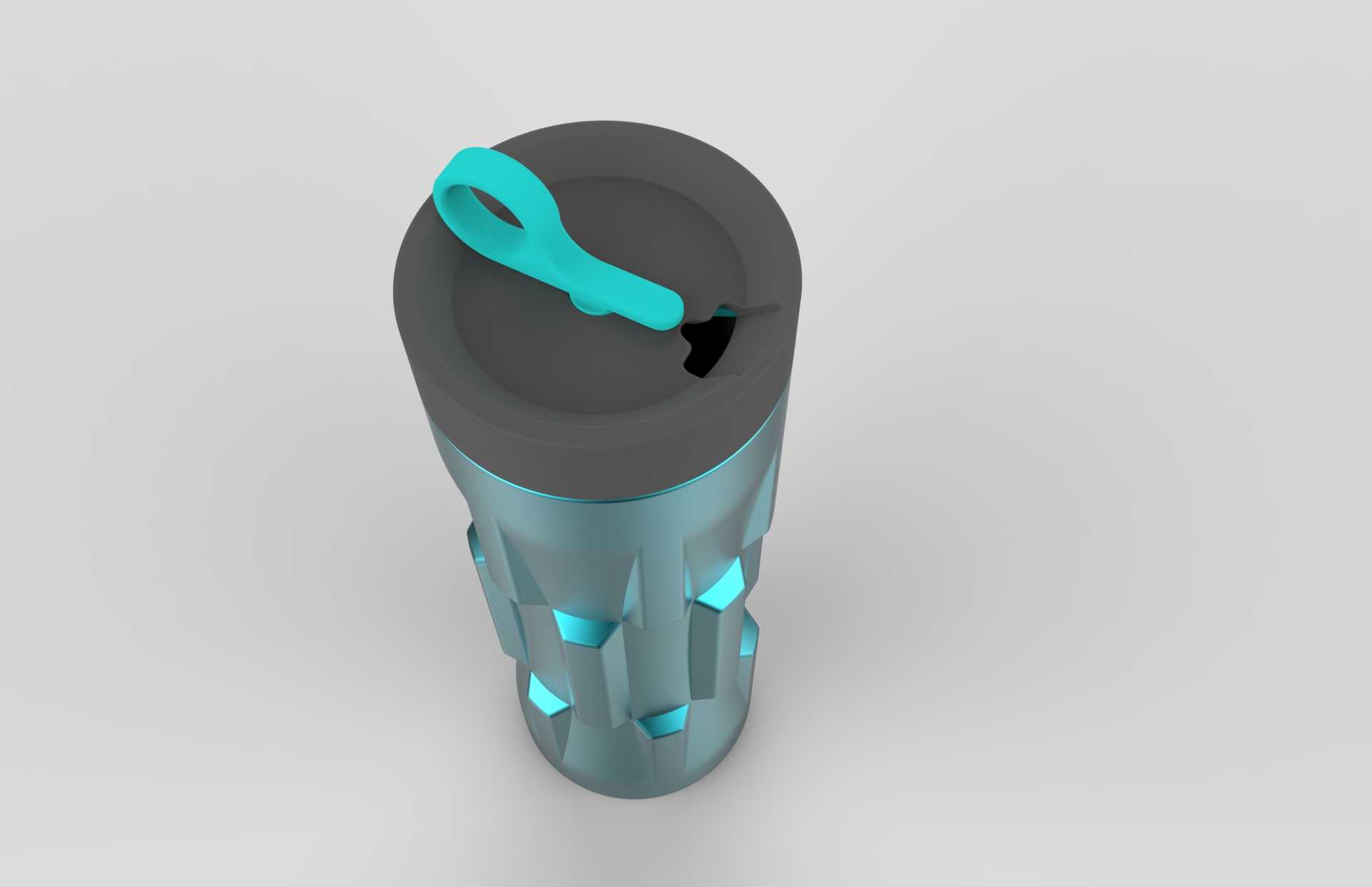

　　盖体部分适合采用注塑成型思路进行拆分。硬质盖体承担旋转、定位和与筒身配合的功能，软质材料则用于提环、密封或扭转缓冲区域。软胶部分不宜设计成过厚实体，否则成型周期长且容易出现变形；较合理的方式是将软胶作为包覆层或嵌件，与硬质盖体通过卡扣、包胶或装配槽结合。盖顶提环需要承受提起整杯满载液体时的拉力，因此提环根部与盖体的连接区域应保留足够截面，转角处做圆角过渡，并在三维结构中检查提环翻转时是否与盖顶其他特征干涉。提环处于平放状态时不应明显高出盖体过多，以免容器倒置放入包内时产生局部顶压；处于立起状态时则应形成足够的穿挂空间，方便扣件或绳带通过。

　　容量设定在约23至24盎司区间，属于中等偏大的便携饮水量级，能够满足数小时户外活动需求，同时不会因直径过大而影响普通车载杯架适配。建模时需要重点控制筒身最大外径、盖体外径和总高度之间的关系：最大轮廓应位于常见车载杯架容纳范围内，盖体直径不宜明显大于筒身，避免杯架口部干涉；底部应设置平整承托面或微倒角，使容器在平面上稳定直立。筒身下段棱面若向外突出，必须核对其外接圆直径，不能只看名义筒径；若棱面内收，则还要检查内部有效容积是否被过度削减。

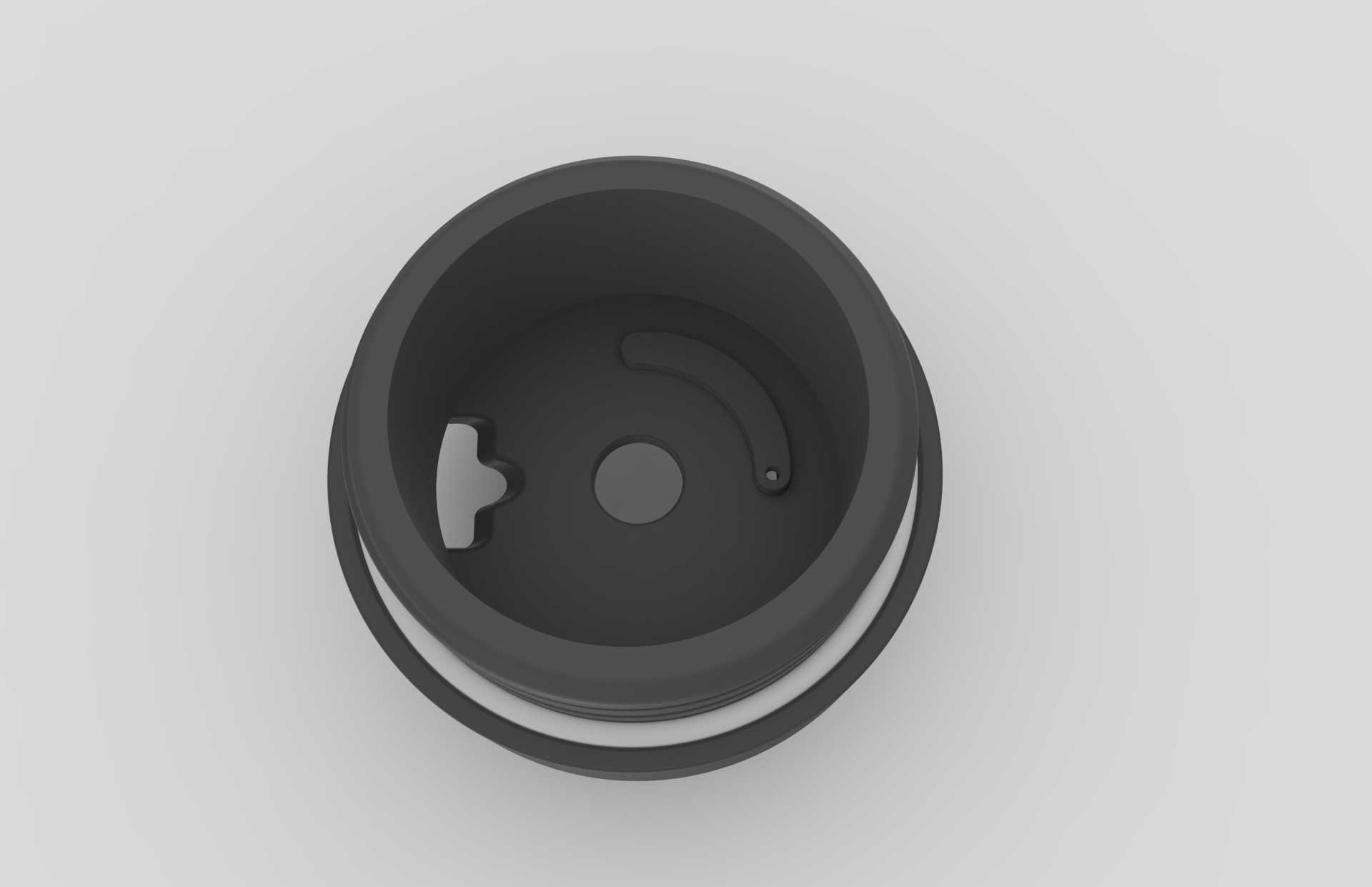

　　出水与排气的配合是这类旋转盖设计中容易被忽略的部分。盖体转到开启位置后，水流通道需要具备足够截面积，使饮水时流量稳定；同时应预留空气回流路径，避免使用者饮水时容器内部形成负压，造成水流断续。出水口边缘不能有薄刃状结构，应做圆润处理，保证口部接触舒适。密封垫的压缩量需要结合材料硬度设定，压缩过小时运输晃动可能渗漏，压缩过大则旋转阻力明显升高，长期使用后还会加速软垫永久变形。筒口与盖体的定位凸台应两侧对称布置，使开闭位置有清晰止挡感，让用户不用目视也能判断是否完全锁止。

　　从整机结构检查角度看，模型需要分别验证闭合、开启、提环立起、提环放平、倒置和杯架放置等状态。闭合状态下，盖体所有外轮廓不应与筒身棱面发生错位碰撞；开启状态下，出水孔与内部腔体之间应保持连通，且密封垫不能被剪切或夹伤；倒置状态下，除设计的出水通道外，其余配合面应保持封闭；提环受拉时，载荷应从提环根部传递到盖体主体，而不是集中在细小装饰特征上。筒身表面的棱面还可作为防滑带与外观识别面，在批量生产中通过统一的拔模方向减少侧向抽芯，降低模具复杂度。

　　整体来看，该方案不是单纯追求外形棱角的概念造型，而是把短行程旋盖、密封防漏、挂携、隔热、防滑和杯架适配放在同一结构中处理。设计推进时应在外观曲面完成后继续进行壁厚、密封压缩量、软胶包覆、拔模斜度、圆角半径和装配间隙复核，使渲染外观能够转化为可制造、可装配、可实际使用的便携饮水器具。
