低水头水电引擎运河旁路系统设计方案

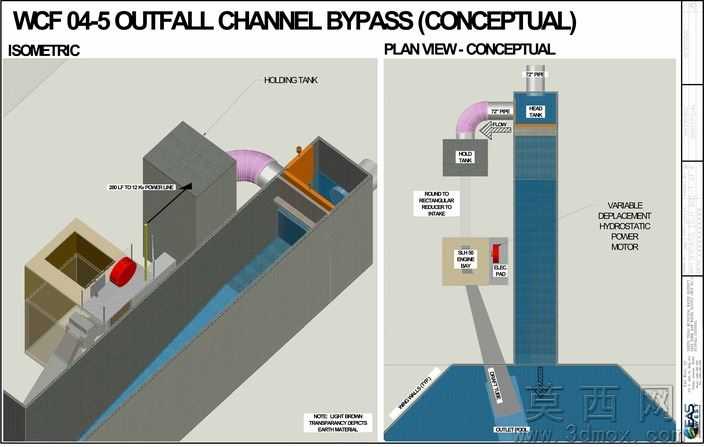

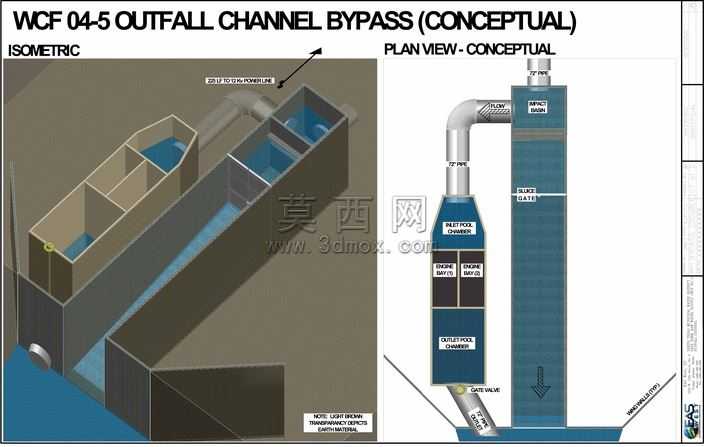

本作品为概念阶段的低水头水电引擎运河旁路系统三维设计方案，采用三维建模软件完成整体结构搭建与可视化呈现，通过等轴测视图与概念平面视图双视角同步展示，清晰还原系统各组成部分的空间布局与连接逻辑。建模过程中严格遵循水力设施的工程设计逻辑，对蓄水罐、输水管道、可变排量静液压动力模块、进水导流结构、出水通道等核心部件进行1:1比例的参数化建模，各部件的接口尺寸、安装位置均经过合理性校验，确保结构逻辑符合实际水力工程的安装要求。材质渲染环节针对不同功能部件匹配对应材质属性：混凝土结构的蓄水与导流通道采用哑光灰色混凝土材质，还原水工建筑的厚重质感；输水管道采用淡紫色工程塑料与金属复合材质，区分不同管路的输送功能；核心发电模块采用金属蓝与哑光灰搭配的工业材质，突出动力部件的精密属性；水体部分采用半透明带流动纹理的蓝色材质，直观展现水流在系统内的走向。设计思路围绕运河现有水流条件展开，在不破坏原有运河输水、通航功能的前提下，通过旁路结构引运河水流进入低水头发电单元，利用水流的自然落差驱动水电引擎运转，实现可再生能源的回收利用。系统整体布局充分考虑场地适配性，将蓄水缓冲单元、发电核心单元、出水回流单元沿水流方向依次排布，进水端设置导流与流量调节结构，可根据运河水位变化调整进水流量，保障发电单元运行稳定性；出水端设置缓流结构，避免发电尾水对原有运河河道造成冲刷扰动。概念设计阶段重点验证了系统的水力流程合理性，通过三维模型的空间排布校验，确认各管路无弯折死角、各部件安装维护预留空间充足，整体结构紧凑且适配运河旁侧的有限安装场地，经测算该系统年发电量可达268000kWh，可充分挖掘运河水流的清洁能源潜力，为低水头分布式水电项目提供直观的方案参考。
