电池供电手持电动磨笔内部结构设计

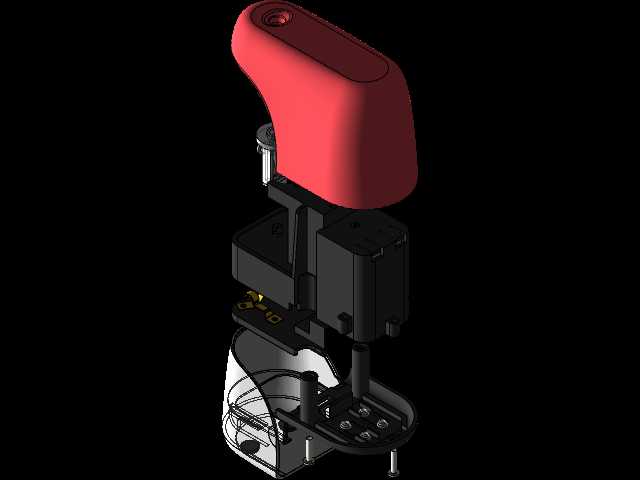

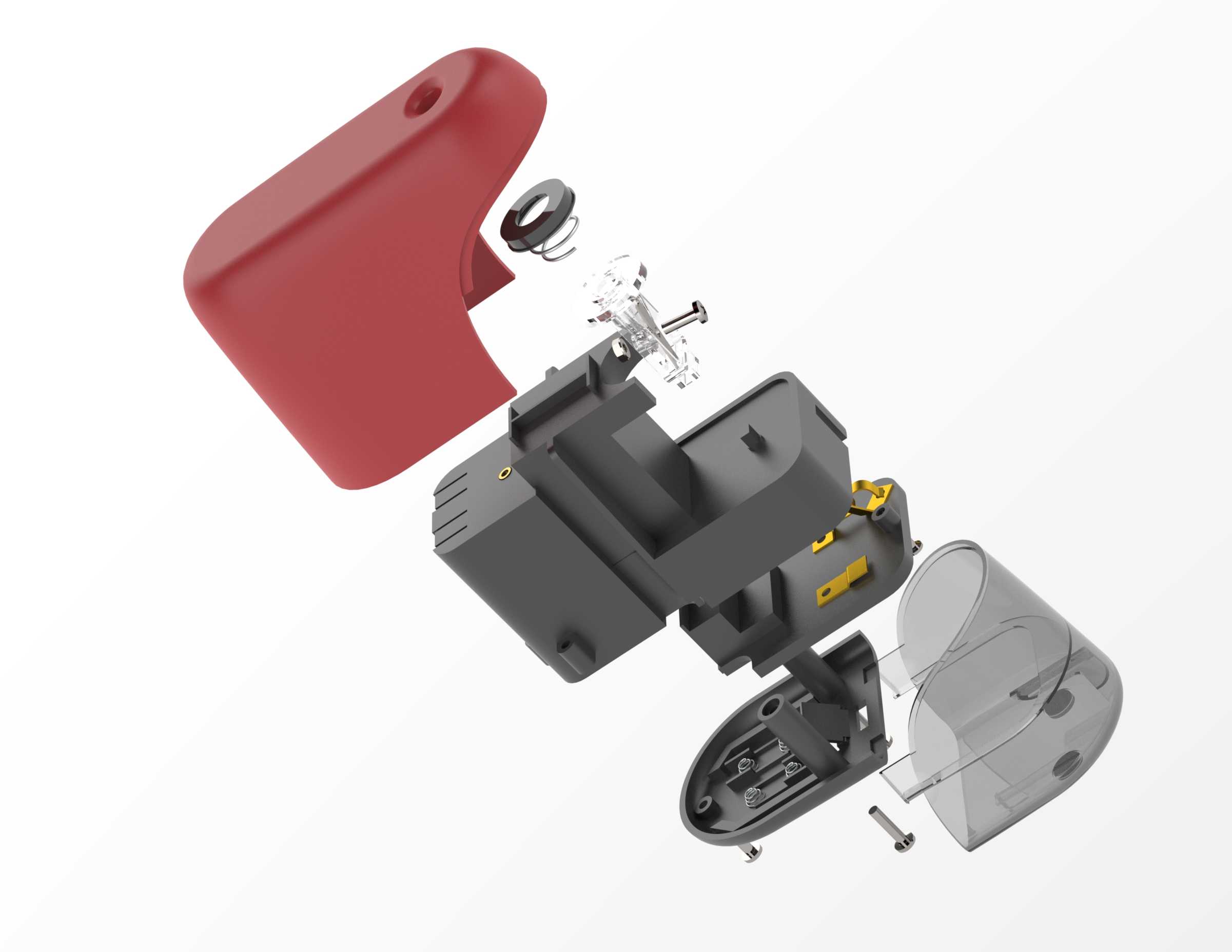

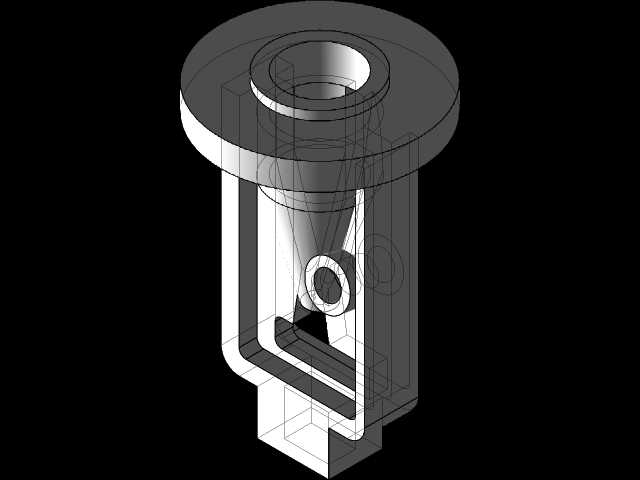

　　该套三维结构围绕小型电池供电手持磨削工具展开，完整呈现了外壳、动力腔、电池仓、输出端与透明护罩之间的装配关系。模型采用爆炸视图表达，各零件沿装配轴线和分模方向拉开，能够直观看到红色上盖、灰色主机身、透明侧罩、紧固件、弹簧、接触片及微型输出组件的相对位置，适合用于手持小家电结构拆解、电动工具课程演示以及小型磨削设备方案评审。

　　从实际使用场景看，这类便携电动磨笔主要面向轻载修整作业，可用于模型工件边缘打磨、小零件毛刺去除、手工雕刻修形、文具类笔尖修整以及狭小空间内的精细抛光。设备不依赖外接电源线，依靠仓内电池提供动力，握持部分按照单手操作姿态布置，上盖曲面贴合手掌虎口区域，机身下部留出手指包覆空间。前端工作头靠近透明护罩，护罩一方面约束磨削区域碎屑飞溅方向，另一方面为内部传动件提供防护，避免手指误触运动部件。

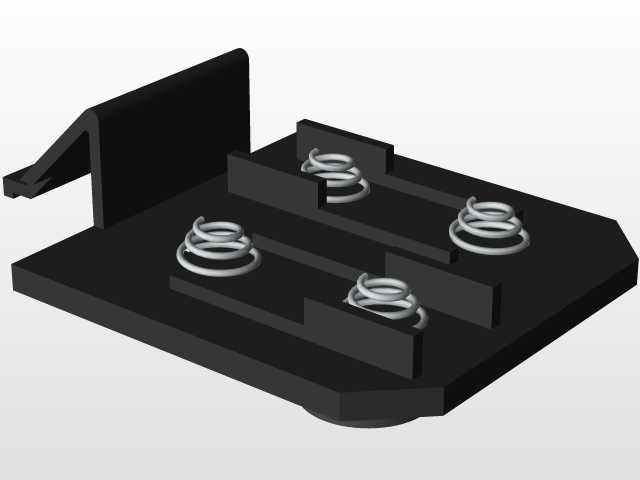

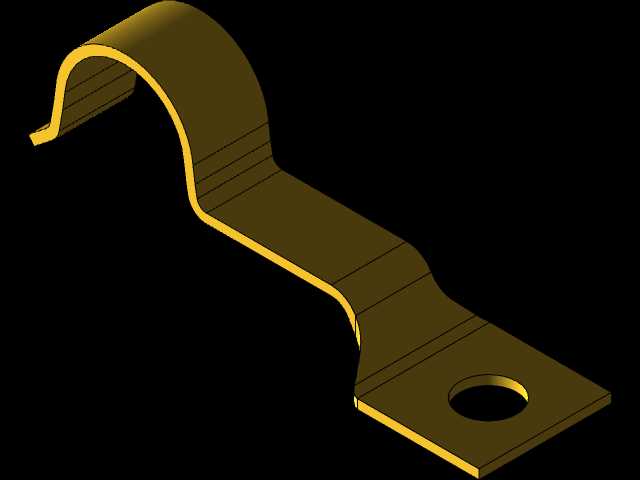

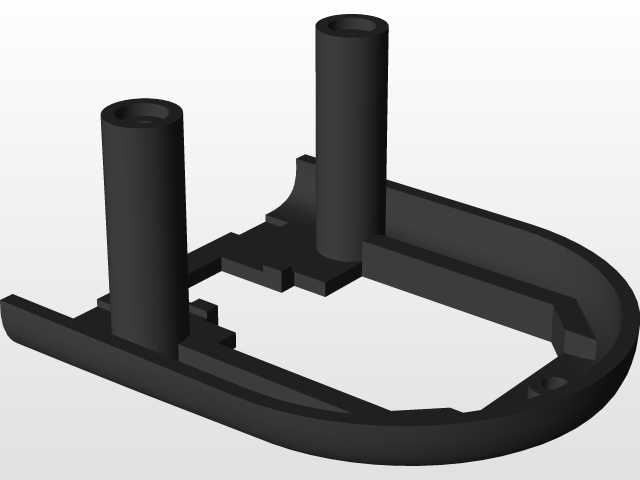

　　结构设计上，主机身承担核心承载功能，灰色壳体内部设置有电机安装位、电池容纳腔、导电片定位槽和螺钉柱。电机轴线与输出端保持同轴关系，动力经微型传动件传递至前端夹头，夹头用于安装细小磨杆或修整头。电池仓内的金属接触片采用弹性压接方式，减少焊接工序对后期维护的影响；接触片周围设置限位筋，防止电池装入后出现横向窜动。上盖与底壳通过卡扣和螺钉共同固定，卡扣承担初步定位，螺钉提供长期使用中的压紧力，这种组合方式在小型塑料手持产品中较为常见，能够兼顾装配效率与连接可靠性。

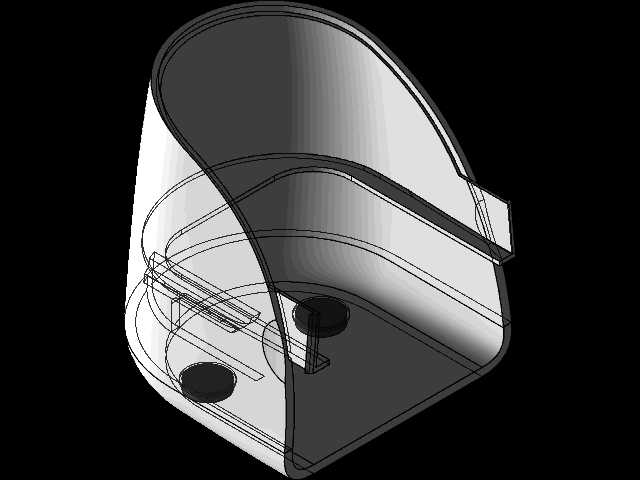

　　外形边界方面，整机呈紧凑的长条握持形态，红色上盖构成主要外轮廓，其端部圆弧过渡明显，避免握持时出现局部压手棱边。机身侧面透明罩沿内部腔体形状包覆，既可以观察内部电池或传动件位置，也能在产品展示时增强结构层次感。底部轮廓设置有平面支撑区域，使工具静置时不易滚动。前端输出轴伸出量较短，目的是控制磨头工作时的悬臂长度，降低高速旋转下的抖动；后端则为电池仓和开关区域预留空间，保证重心尽量靠近握持中心。

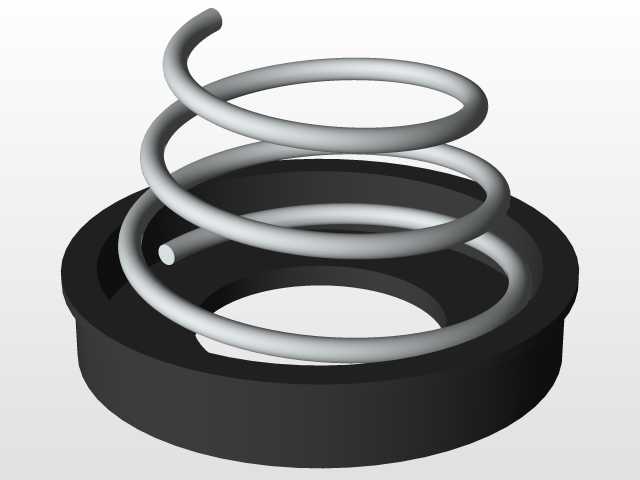

　　安装关系上，内部零件多采用定位柱、卡槽和螺钉孔配合。电机装入主机腔后，由周边筋位限制径向位移，端部通过支撑结构保持轴向位置；电池接触片嵌入专用槽位，弯折角度与电池端面保持稳定接触；透明护罩通过侧边定位结构与底壳对齐，再由细小紧固件锁定。爆炸图中弹簧、垫片和螺钉均按真实装配顺序排列，能够帮助结构工程师检查零件干涉、评估装配路径，并判断维修时是否需要先拆除上盖或侧罩。

　　在细节处理上，壳体壁厚围绕塑料成型工艺进行过渡，螺钉柱周围设置加强筋，防止拧紧时柱根开裂；外壳分模线尽量布置在视觉低敏感区域，曲面连接处保持连续。开关与导电回路位于电池和电机之间，操作位置靠近拇指或食指自然触及范围。整机没有复杂机架，也不需要外部气源或台式夹具，强调的是便携、单手操控和轻载精细加工。对于三维建模人员而言，该模型的价值在于把小型电动工具中常见的壳体包容、电池供电、电机固定、传动输出、防护外罩和紧固件布局集中在同一套结构里，可作为手持电动产品结构设计与装配表达的参考案例。
