赛车场用倍耐力F1轮毂轮胎总成

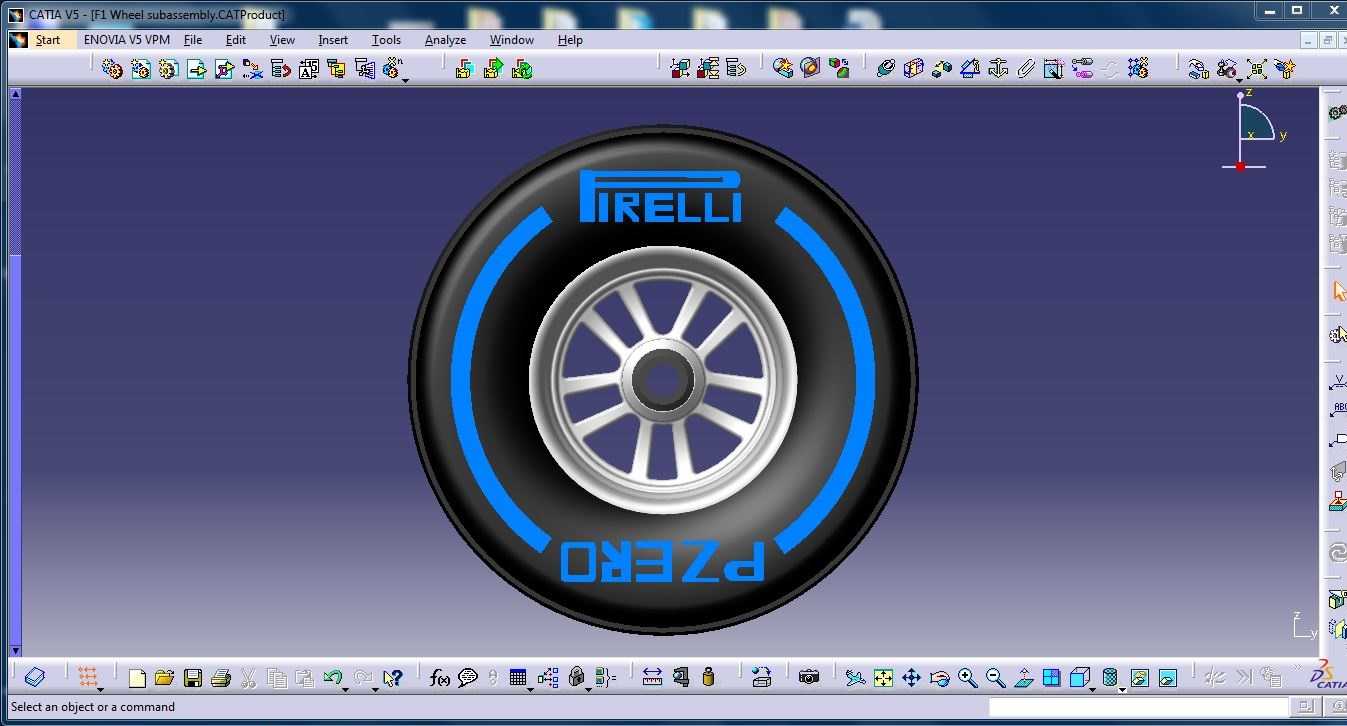

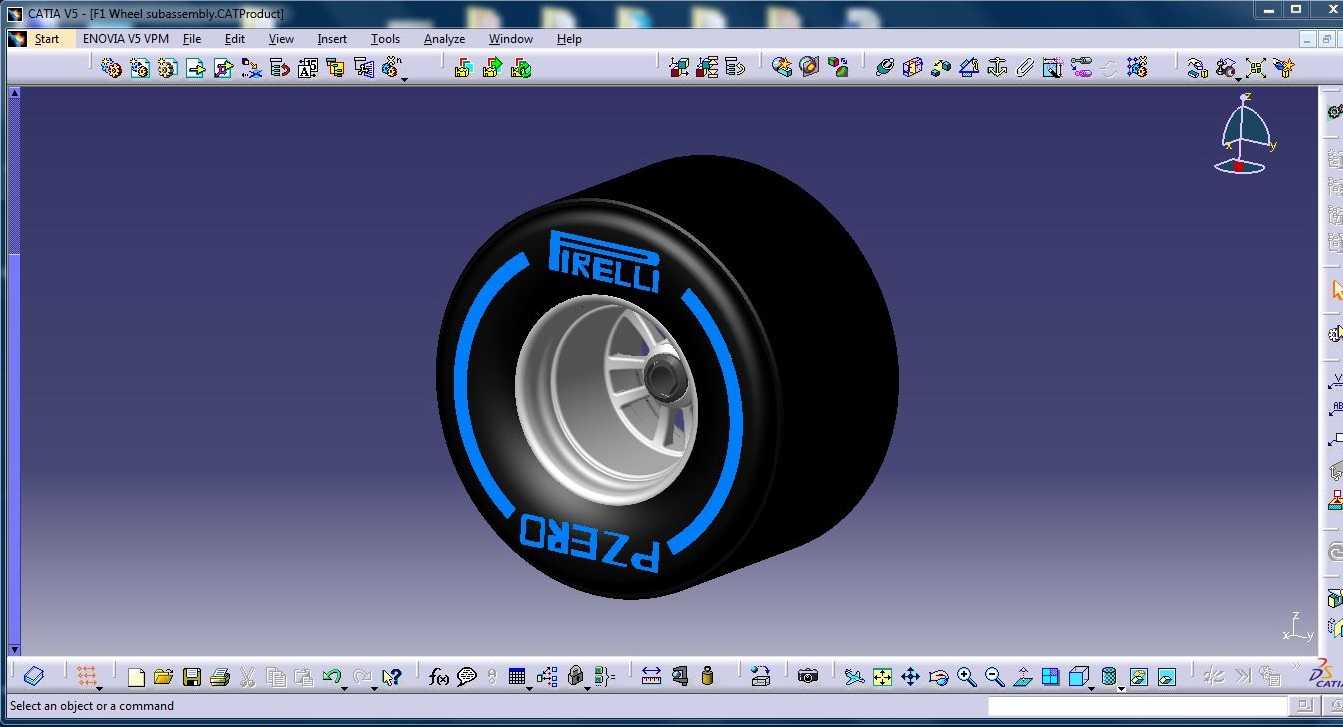

　　这套13英寸F1车轮总成的建模工作，是在Catia V5环境下完成的，后续用Keyshot做了渲染处理。整个总成包含了赛车专用的倍耐力轮胎、13英寸轮毂以及配套的车轮螺母，覆盖了F1赛车行走系统里车轮部分的核心装配关系。

　　从实际赛事应用场景来看，F1车轮要在赛道极限工况下承受多维度载荷：直道尾速下轮胎接地面要传递数百千瓦的驱动力与制动力，高速过弯时侧向加速度可达5g以上，路肩冲击、制动热衰减带来的温度骤变，都会直接作用在轮胎与轮毂的配合面上。建模时首先要锁定的就是轮胎与轮辋的安装边界：F1专用的13英寸轮辋直径远小于民用改装轮毂，胎壁高度占比更大，这种设计是为了在悬架行程有限的前提下，利用胎壁变形吸收一部分高频振动，同时配合倍耐力干地胎的胎面配方，在工作温度区间内维持稳定的接地面积。

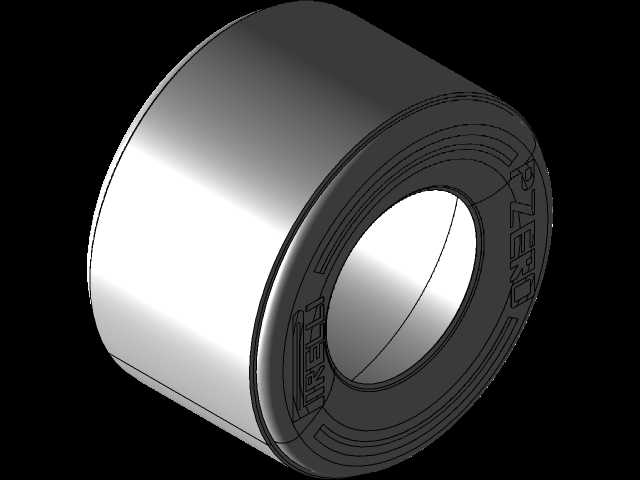

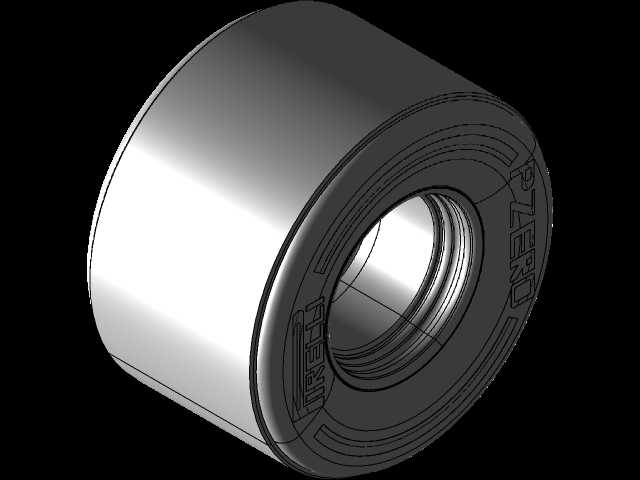

　　轮胎部分的建模没有采用简化的圆柱曲面，而是还原了胎侧的标识结构、胎面的干地光头胎轮廓——没有民用轮胎的排水花纹，干地工况下光头胎可以最大化接地面积，胎侧的倍耐力标识、不同配色的环带分别对应不同配方的硬胎、中性胎、软胎、极软胎，环带的位置、宽度都按照赛事实际规格做了对位，胎唇与轮辋凸缘的配合段做了贴合面的细节处理，实际装配中胎唇内部的钢丝圈会在充气后紧紧卡合在轮辋的止口位置，防止高速运转下轮胎脱圈。

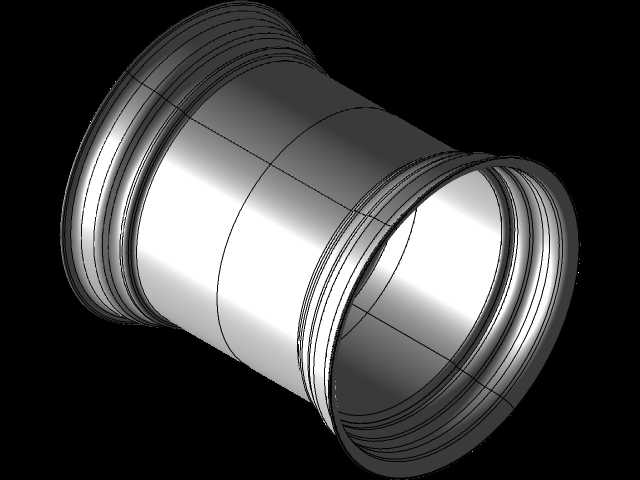

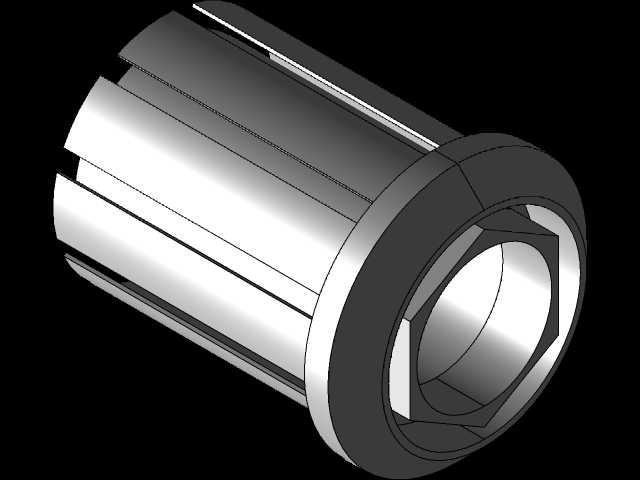

　　轮毂部分采用了F1典型的多辐式轻量化结构，轮辐的镂空造型不是单纯的外观设计：每根轮辐的截面厚度、镂空区域的轮廓，都要兼顾制动散热与结构强度，轮毂中心的定位孔、螺栓孔分布圆直径严格匹配F1赛车的轮毂轴头安装尺寸，车轮螺母的锥面贴合角度、螺纹规格都和轴头螺栓对应，装配时螺母的锥面会压合在轮毂螺栓孔的沉锥面上，自动对中并提供足够的预紧力，防止高速行驶下螺母松脱。

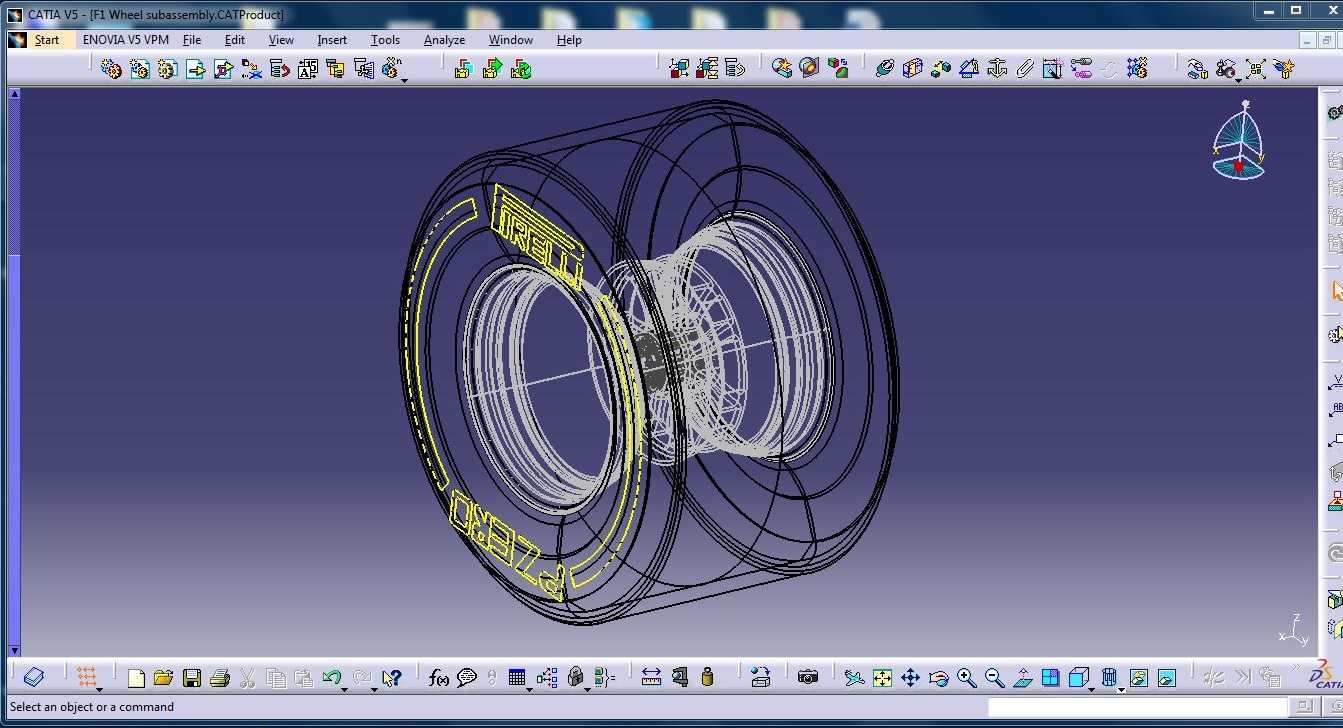

　　在装配关系的梳理上，整个总成的层级从外到内依次为轮胎、轮辋本体、轮辐支撑结构、中心安装法兰、车轮螺母，各零件的配合间隙都按照实际装配公差做了预留：轮胎和轮辋之间为过盈配合，安装时需要专用设备压合后充气，轮毂中心孔和轴头定位凸台为过渡配合，保证车轮的回转同轴度，螺栓穿入后螺母的压紧面和轮毂表面完全贴合，没有偏载间隙。

　　从设计思路的角度，这套模型没有做不必要的结构简化，轮胎的橡胶体轮廓、轮毂的金属辐条造型、螺母的六角外形都保留了工程细节，既可以用于赛车行走系统的结构展示，也能作为悬架匹配、制动系统散热布局的参考载体——F1轮毂内部就是刹车盘与刹车卡钳的安装空间，轮辐的镂空走向直接决定了制动热量的导出效率，建模时轮辐和内部制动部件的安全间隙也做了对应校核，避免转向、悬架跳动过程中出现运动干涉。

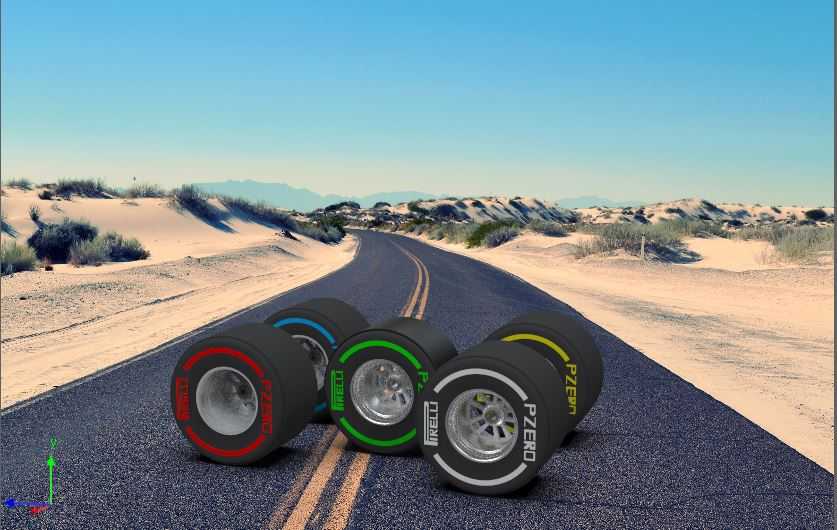

　　外形尺寸上，13英寸的轮辋直径搭配大厚度的赛车胎，整体车轮外径符合F1赛事的技术规则限制，轮胎宽度按照前窄后宽的F1布局特征做了区分，后轮更宽的胎面可以传递更大的驱动力，前轮相对窄一些可以减少转向阻力，不同配色环带的轮胎分别对应不同的配方特性，硬胎环带为白色、中性胎为黄色、软胎为红色、极软胎为绿色，和实际赛事的轮胎标识规则完全对应。

　　对于三维建模从业者来说，这套总成的建模逻辑可以参考的点在于：异形橡胶轮胎的曲面构建需要先勾勒胎侧的轮廓线，再通过旋转、扫略得到胎体基础曲面，胎侧的标识文字可以通过贴花或者凸起特征实现，轮毂的多辐结构可以先做单根辐条的特征，再通过圆周阵列得到整体结构，最后处理中心法兰、螺栓孔的安装特征，车轮螺母作为标准件可以单独建模后装配到对应螺栓位置，还原完整的装车状态。
