树莓派带显示屏嵌入式防护外壳结构

　　这套壳体结构面向小型嵌入式开发终端的落地使用场景，日常在工位调试、小型工控节点部署、桌面交互演示、教学实验平台搭建这类场景里，裸板直接摆放很容易出现引脚误碰短路、接口被拉扯松脱、积灰落在针座上引发接触不良的问题，带屏幕的分体式外壳就是把核心电路板和前置显示屏整体包裹约束，在不遮挡操作接口的前提下给板卡提供物理防护。

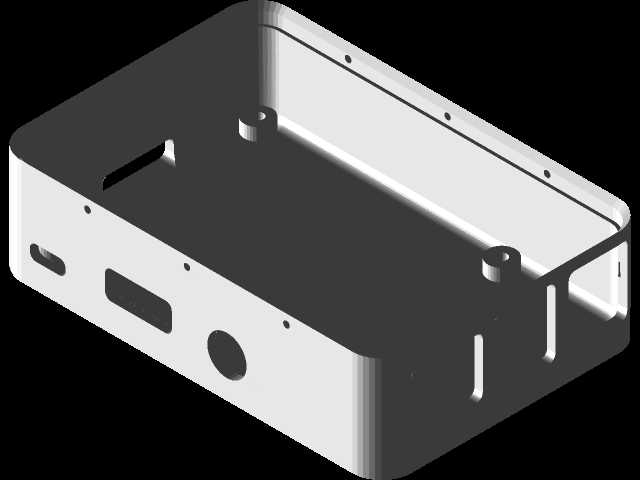

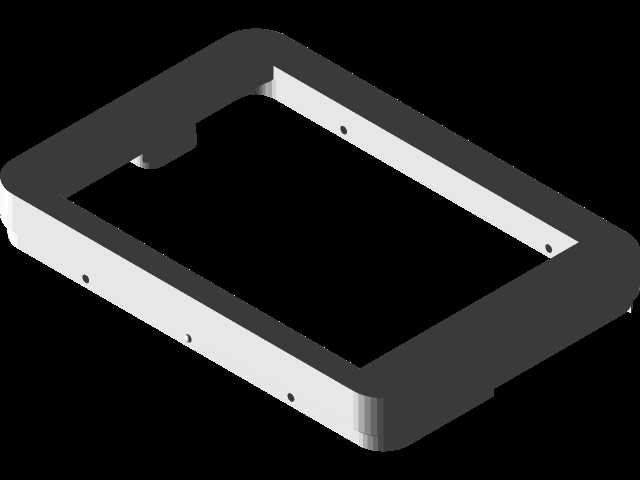

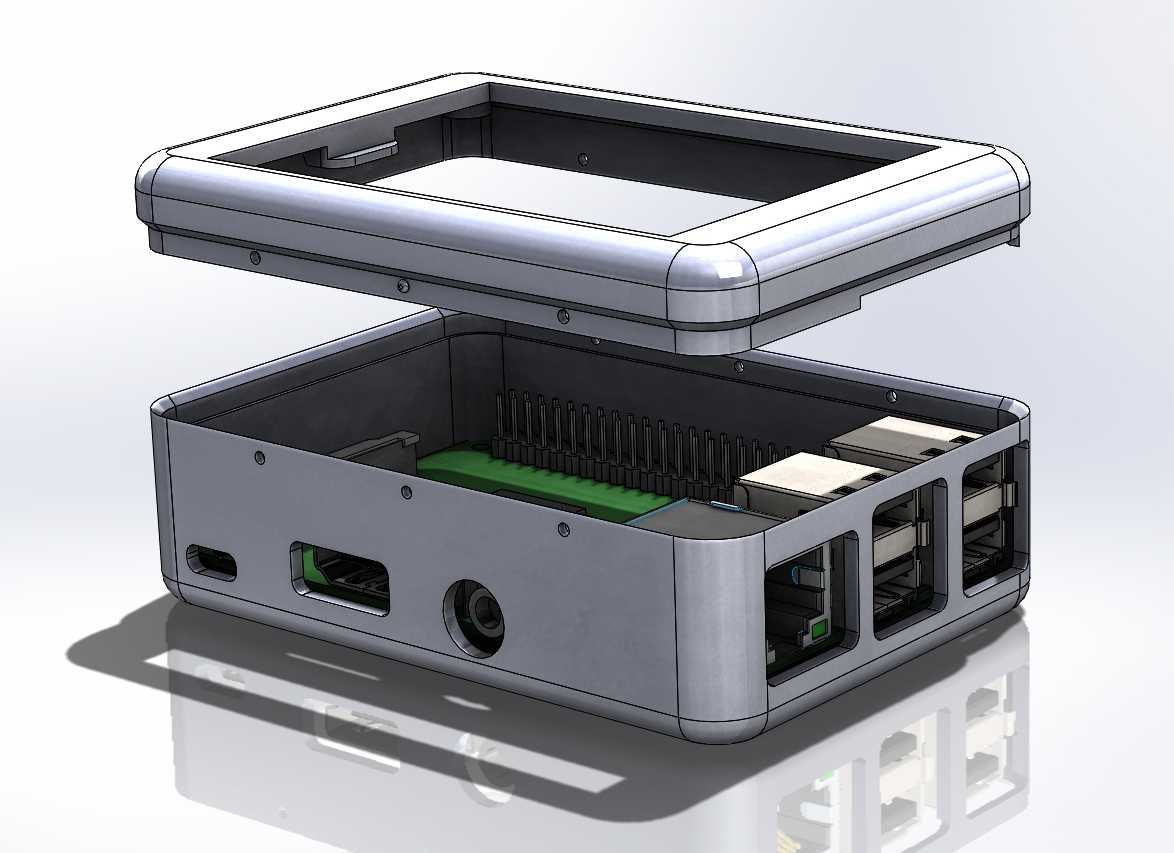

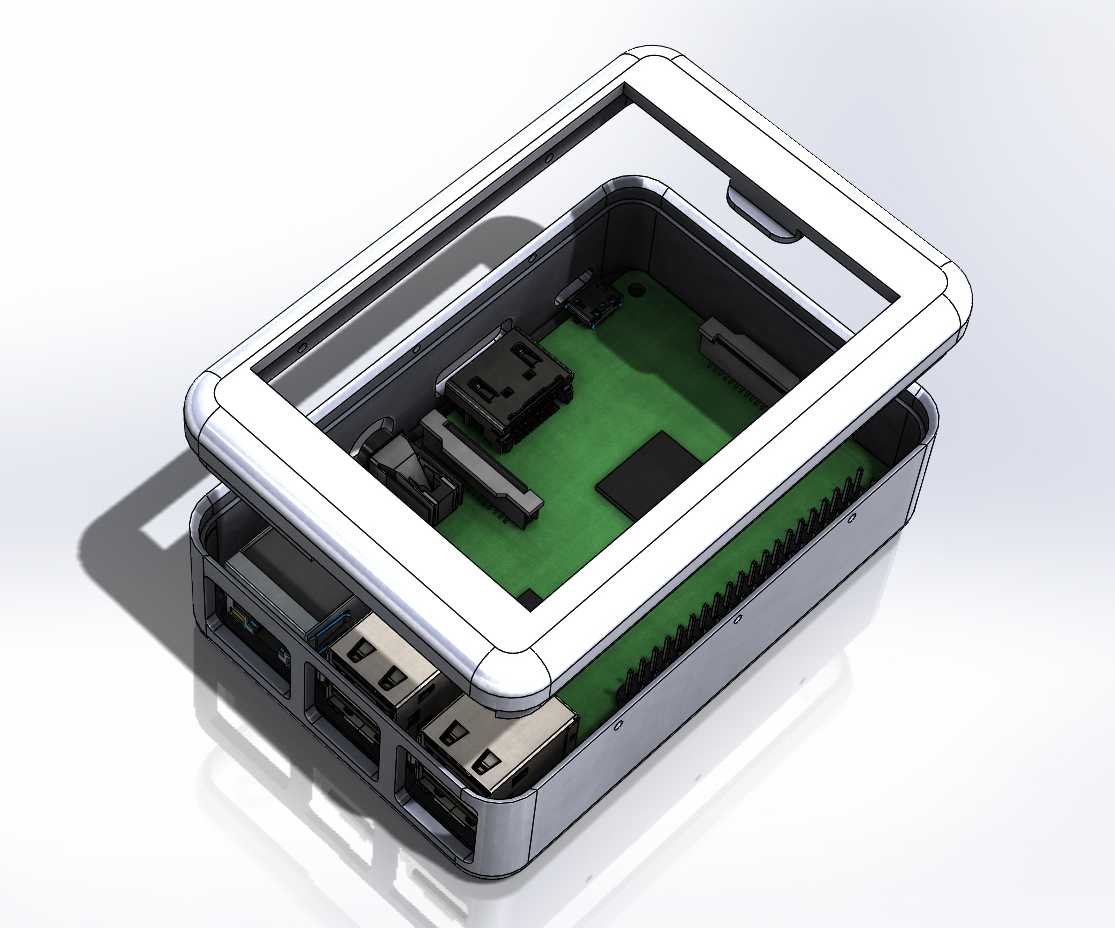

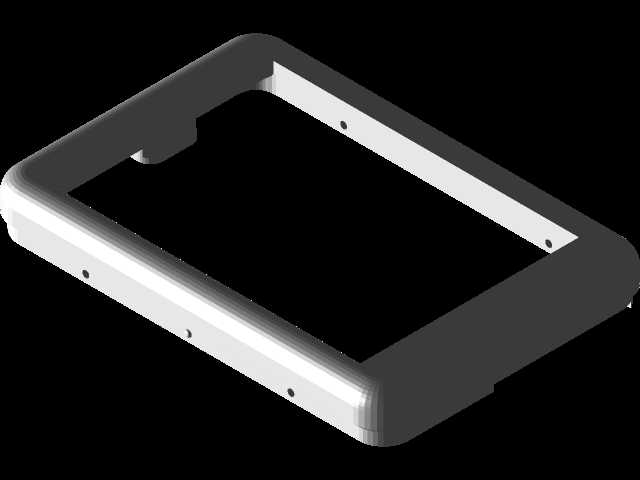

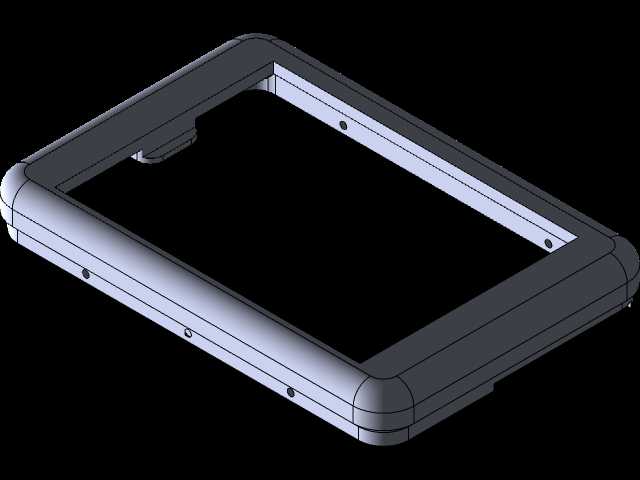

　　从实际装配逻辑来看，壳体分成上下两个独立腔体部分，上盖预留了整块显示屏的嵌装窗口，窗口四周做了下沉台阶，屏幕排线从上下盖之间的预留间隙走线，不会被合盖动作挤压弯折；下壳作为主承载底座，内部留出对应树莓派2代B型板的安装柱位，螺丝柱的高度经过匹配，板卡装入后底部和壳体内壁留出均匀空隙，既避免板底焊点直接贴壳磨破绝缘层，也给板卡背面的发热芯片留出自然对流的空气层。

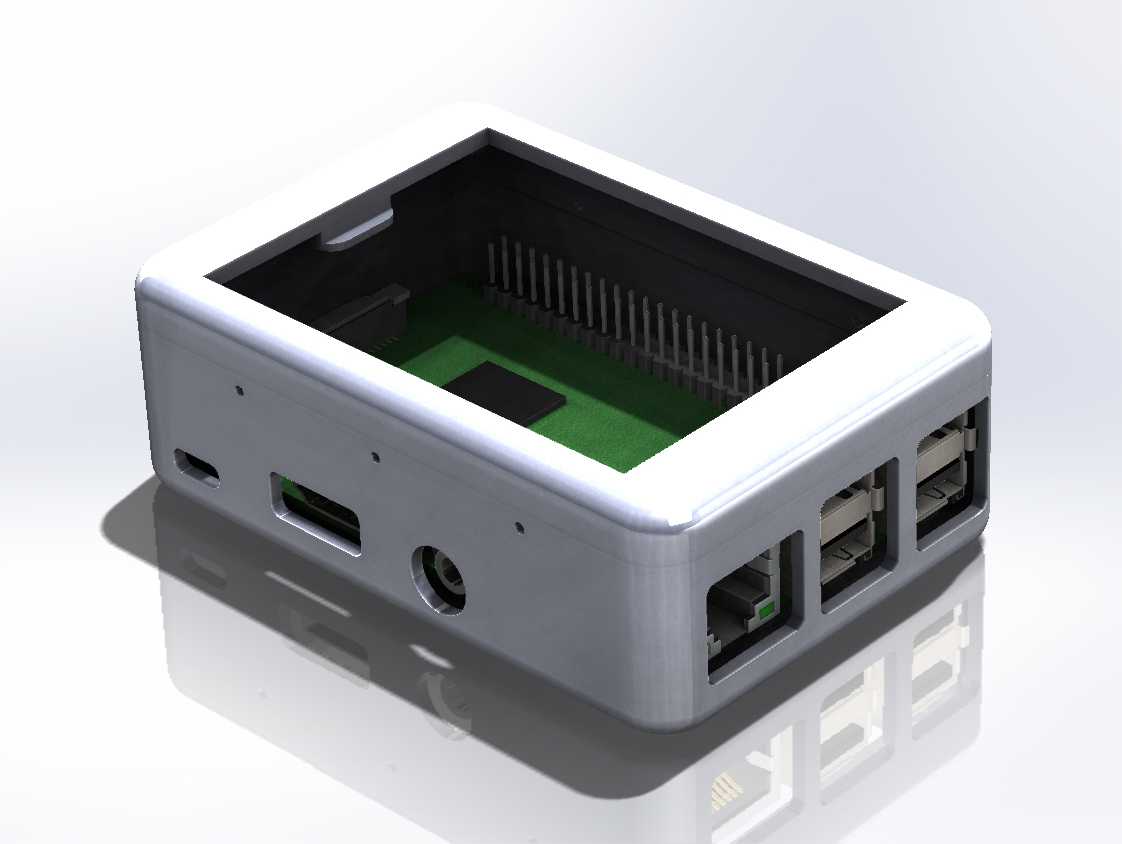

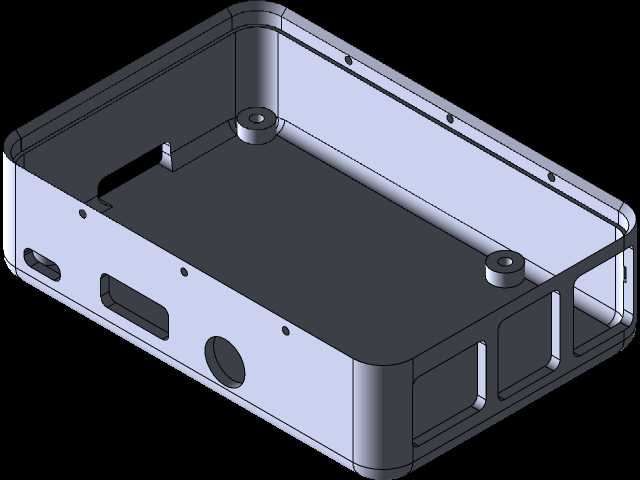

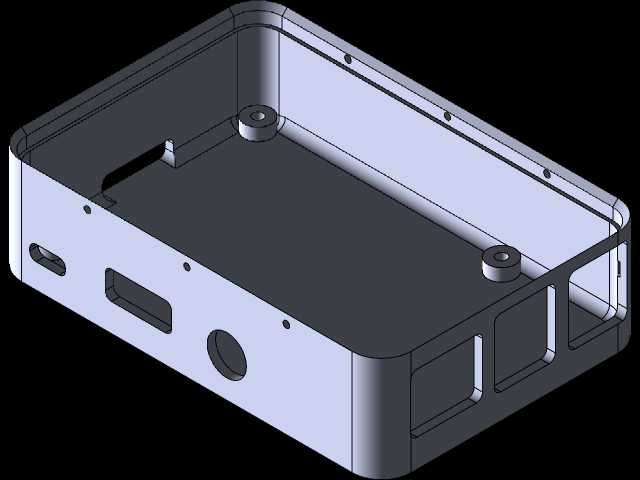

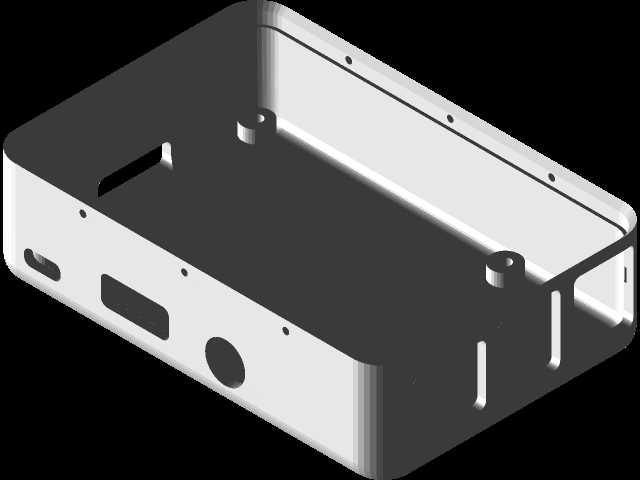

　　接口侧的开孔是这套结构设计里最需要核对边界的部分，下壳侧壁依次对应开出电源接口、HDMI接口、音频接口、以太网口、双层USB接口的避让槽，每个开孔的边缘和接口金属外壳之间留了合理装配间隙，既不会因为壳体注塑公差卡住插头插拔，也不会间隙过大导致壳体晃动、对位偏移。壳体的所有外角都做了大圆角过渡，没有尖锐棱边，桌面摆放时磕碰不会刮伤周边线材，手持移动调试的时候握持手感也更顺滑。

　　上下盖的配合面没有采用外露螺丝的固定方案，而是沿周边布置卡扣定位结构，合盖时卡扣沿导向斜面滑入扣位，装配后上下壳分型面贴合整齐，不需要额外工具就能完成拆装，后期要更换板卡、调整接线或者排查故障的时候，直接撬开卡扣就能打开腔体，维护效率比全螺丝锁固的方案高很多。壳体内侧对应电路板排针的位置做了避让凹槽，长排针接入扩展接线的时候，针脚顶部不会顶到上盖内壁，避免合盖后压弯针脚。

　　尺寸边界方面，壳体整体轮廓完全包覆板卡和屏幕的外边缘，长宽方向比裸板多出的壁厚均匀控制在常规塑胶外壳的合理区间，不会过度放大整体体积，桌面占用空间和普通小型路由器接近；高度方向叠加了屏幕厚度、板卡元件高度、底部走线间隙，堆叠后总厚度控制在薄型终端的范围内，既可以平放在工作台面上，也能依托背部结构挂装在设备机柜的预留位里。

　　散热设计上，壳体没有做全封闭封死结构，板卡主芯片对应的壳体区域预留了空气流通的间隙，日常低负载运行的时候，自然风可以从接口开孔和上下盖配合缝隙进出，带走芯片工作产生的热量，不需要额外加装风扇就能满足嵌入式长时间待机的散热需求；如果是高负载持续运算的场景，也可以在壳体对应芯片的顶面预留改装位，加装小型散热片或者微型风扇，壳体的壁厚预留了攻丝或者粘装的空间。

　　实际选型使用的时候，结构工程师可以直接参照这套开孔和柱位布局，调整壁厚、卡扣扣合量来适配不同批次的塑胶材料收缩率，也可以在壳体外侧预留壁挂孔、桌面防滑垫安装位，拓展成固定安装的人机交互终端；做教学实验套件的时候，这套分体壳能让学生快速理解嵌入式设备的防护设计思路，掌握接口避让、装配间隙、走线空间这些消费电子和小型通讯终端结构设计的核心要点，避免裸板搭建的实验平台出现物理损坏。
