树莓派Zero单板计算机逆向结构

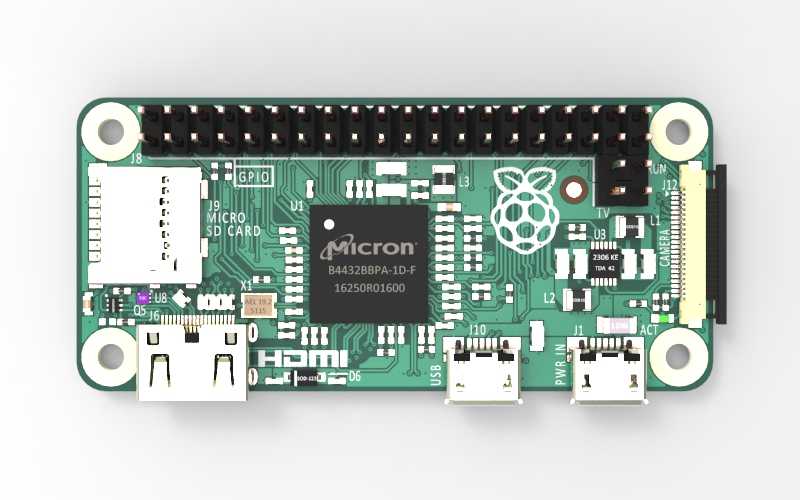

　　该结构围绕树莓派Zero这类紧凑型单板计算机展开，重点还原板卡本体、排针、接口、芯片、固定孔及周边装配边界。板卡采用狭长矩形PCB布局，四角设置安装孔，便于在狭小设备腔体内通过铜柱、螺钉或隔离柱固定。建模时需要特别关注板厚、孔位中心距、孔边到板边距离以及底层元件高度，因为这些尺寸直接决定外壳、支架和散热空间的设计。

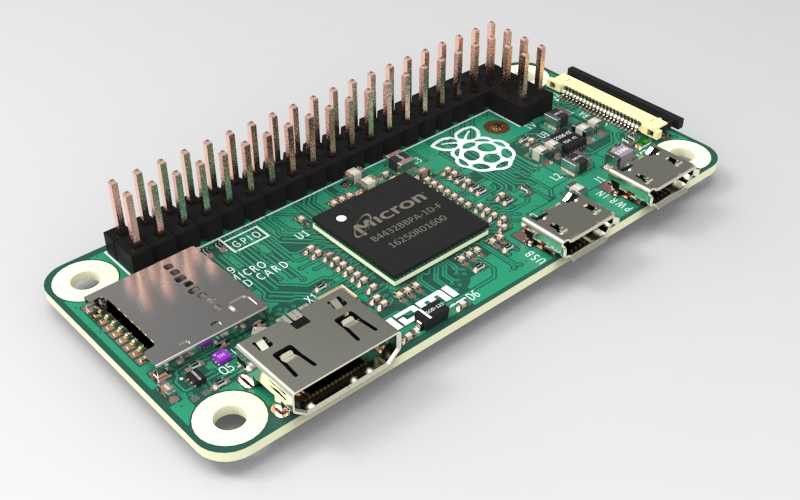

　　板上最醒目的结构是双排GPIO排针，针脚沿板边长距离排列，针体间距、排距、塑高和针尖伸出长度都应保持一致。排针不仅是电气连接部位，也是机械干涉高发区域：外壳开窗若偏小，会压到针座；若预留过大，又会影响防护和外观。针脚顶端与板底元件之间的高度差需要在总装剖面中明确，尤其是叠加排线、传感器模块或HAT板后，堆叠高度会迅速增加。

　　板卡一侧布置Mini HDMI接口、Micro USB电源接口和USB OTG接口，另一侧设置Micro SD卡插槽与显示排线座。接口模型需要保留插口开口、金属外壳厚度、舌片位置和焊点区域，不能只做外观块状体。实际设备中，这些接口常与注塑外壳、钣金挡板或3D打印面板配合，开口位置偏差会导致插头无法完全插入，或者插头外壳与面板发生摩擦。Micro SD卡插槽尤其要考虑插拔行程，卡槽旁不能布置过高元件，外壳也要留出手指或工具取卡空间。

　　主板中央的处理器与内存封装采用芯片实体建模，周边电容、电阻、晶振、电感和微型连接器按板级布局进行简化表达。对于结构工程师而言，细小元件的价值不在于逐个还原电气参数，而在于标示真实高度包络。后装散热片、导热垫或金属屏蔽罩时，最高元件决定接触基准；若忽略芯片周边微小器件，散热片下压后可能产生干涉。板上丝印、Logo和定位字符可作为外观参考，但结构设计应以封装轮廓和安装坐标为准。

　　该类单板机常用于嵌入式网关、便携终端、教学实验平台、小型监控设备、机器人控制节点和工业数据采集单元。由于板卡体积小、接口密度高，结构设计通常不是孤立完成，而是与线束、排线、外壳和固定支架同步校核。GPIO侧可接入传感器、继电器、驱动板或通信模块；HDMI与USB侧则涉及视频输出、外设连接和供电。排线座位于板边，安装扁平排线时需要保留翻转锁扣的操作空间，不能被壳体侧壁挡住。

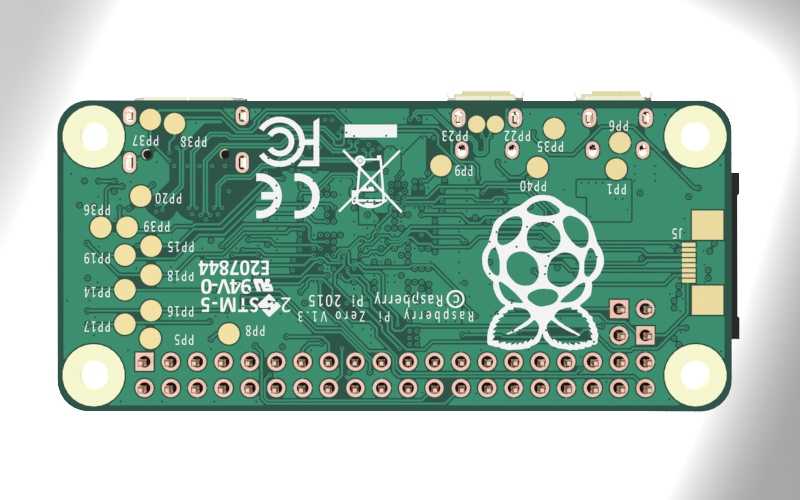

　　从装配逻辑看，板卡四角固定孔承担主要定位作用，孔位应与外壳柱位同心。螺钉锁紧时需控制压力，避免PCB弯曲引起焊点受力；在振动较大的设备中，可在板底增加支撑筋或使用减震垫圈。板卡底部焊点并非完全平面，外壳内表面不能直接贴死PCB，应根据最高底部焊点预留安全间隙。顶部排针和接口区域则需要分别建立高度禁区，防止内部筋位与插头、线束冲突。

　　逆向建模过程中，可先依据板卡轮廓建立基准面，再按接口、排针、芯片、插槽和安装孔的顺序搭建特征。PCB边缘圆角、定位孔倒角、接口金属壳折边和排针塑料座都应体现真实制造形态。对于需要开模或加工外壳的项目，还应把插头插入后的外部尺寸纳入检查，例如USB线材接头、HDMI迷你插头和SD卡突出部分。这样得到的三维结构不仅能展示单板机外观，也能直接服务于壳体设计、堆叠验证、安装空间评估和外设适配。
