透明展示款活塞曲柄连杆机构三维设计

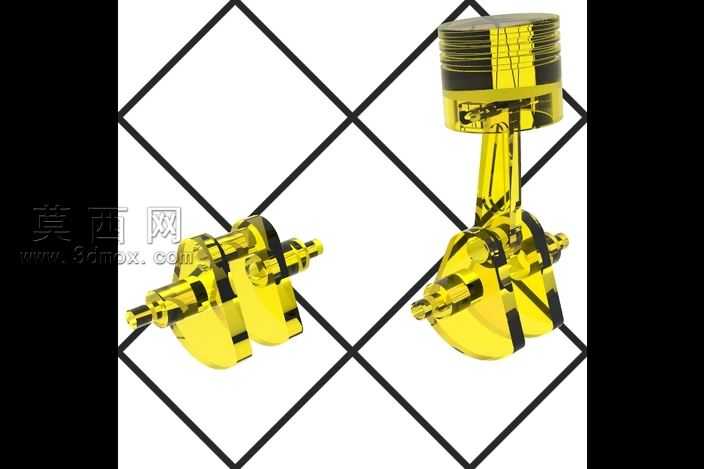

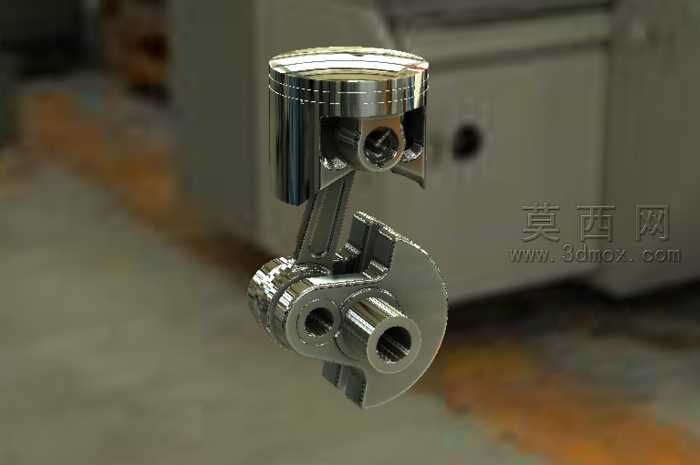

本作品为动力系统核心传动组件的三维设计成果，建模阶段严格遵循内燃机曲柄连杆机构的实际运动逻辑与尺寸比例，在三维软件中先完成各独立零件的参数化建模：首先构建活塞主体，精准还原活塞环槽、销座的结构细节，保证活塞与活塞销的装配间隙符合机械设计规范；其次完成连杆的建模，细化连杆大头、小头的轴孔结构与杆身过渡曲面，确保连杆摆动过程中无结构干涉；最后完成曲轴的建模，还原曲柄销、主轴颈的偏心结构与配重块的曲面造型，保证曲轴回转中心与各部件的位置精度。装配阶段采用自下而上的装配逻辑，依次添加活塞销、连杆、曲轴的配合约束，通过添加旋转马达进行运动仿真验证，确认活塞往复运动与曲轴旋转运动的转换流畅无卡滞，完整复现动力输出的运动过程。材质与渲染阶段，为直观展示内部结构与运动关系，整体采用半透明亮黄色工程塑料材质，调整材质的折射度与透明度参数，既保留零件的轮廓辨识度，又可清晰观察内部装配关系；场景采用菱形格线框作为背景参考，搭配柔和的双侧打光方案，避免透明材质产生过度反光，同时突出零件的曲面轮廓与结构层次，渲染输出的效果图可清晰展示活塞、连杆、曲轴的装配位置与连接关系。设计过程中重点考量了机构的运动合理性，对曲柄半径与连杆长度的比例进行优化，保证活塞运动行程符合设计预期，各零件的壁厚、过渡圆角均参考通用内燃机的设计标准，既满足结构展示需求，也具备实际工程参考价值，可用于动力系统原理教学、结构演示等场景。
