丰田汽车品牌立体车标造型结构

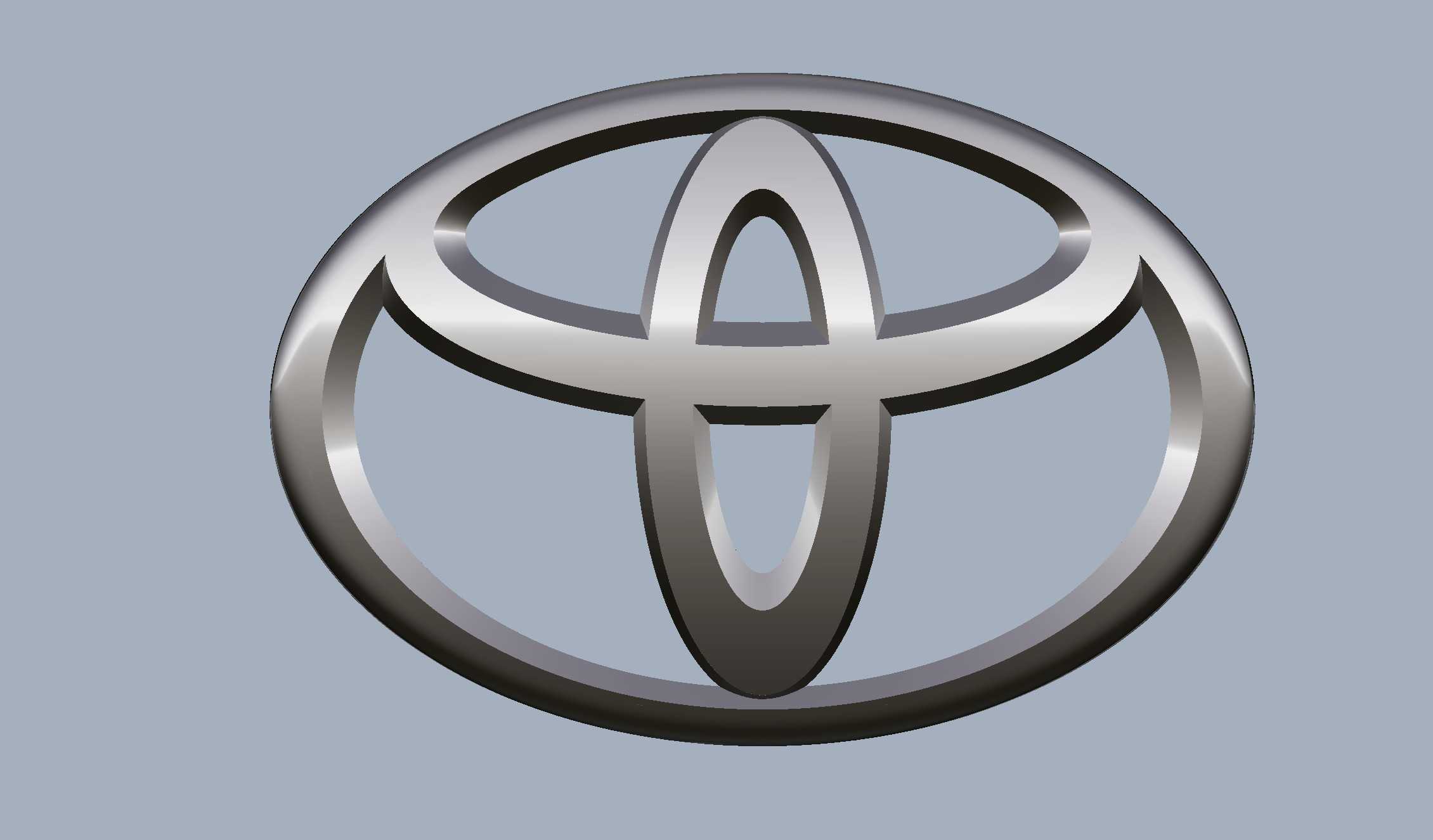

　　车标作为整车前脸识别系统的核心视觉部件，在量产车开发流程中并非单纯的平面图案复刻，而是需要兼顾造型语义、装配约束、曲面光顺性与制造工艺的独立外观零件。这套丰田品牌标识的三维结构，围绕外圈环形轮廓与内部三个相互呼应的椭圆元素展开，所有可见棱线均采用连续过渡的金属质感曲面表达，还原了量产镀铬车标在光照下的高光走向与厚度层次。

　　从实际装车场景看，这类标识通常布置在前中网中央、行李厢盖钣金凹陷区或方向盘安全气囊盖板上，不同位置对安装边界的要求存在明显差异。前脸安装位需要考虑格栅筋条的避让、雷达波束穿透区域以及洗车高压水流的冲击方向；尾门安装位则要与钣金型面保持稳定间隙，避免背胶或卡扣长期受温差影响后出现翘边；方向盘位置的标识还要配合气囊展开边界，边缘不能形成突兀的尖锐结构。建模时将徽标作为具有真实厚度的实体处理，而不是贴附在基底上的平面图形，能够直接支持后续安装座、定位柱和背胶区域的结构校核。

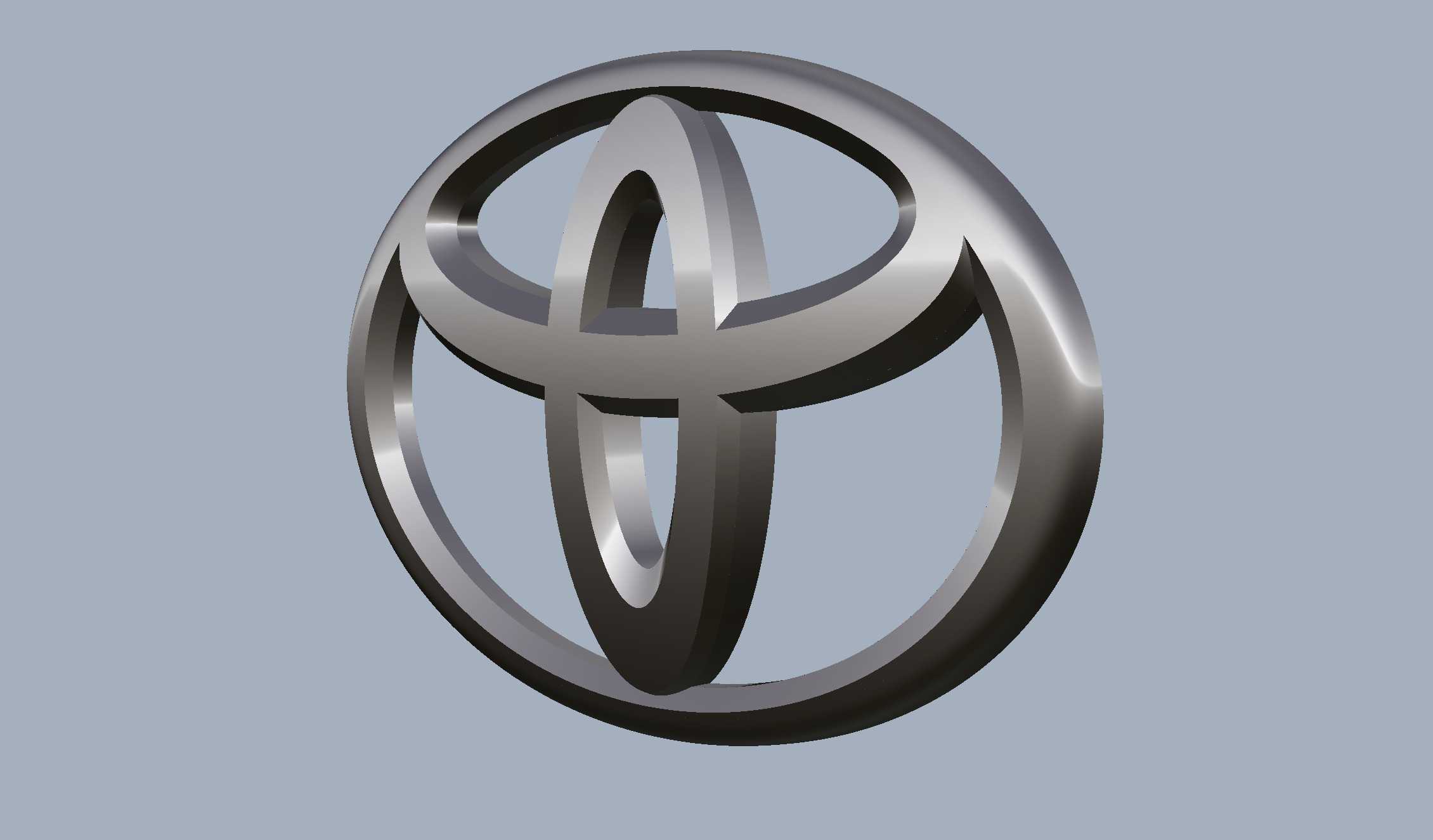

　　外形组织上，外部圆环承担品牌轮廓的第一识别层级，环体截面并非等宽圆柱，而是沿周向呈现宽窄与高低的细微变化，靠近观察者的上部弧面更饱满，下部则通过渐薄过渡形成稳定的视觉重心。内部纵向椭圆贯穿圆环中心，构成车标的主骨架；横向椭圆以柔和弧度跨过纵向结构，并与外圆环在左右两侧形成视觉衔接。三个椭圆之间的负形区域决定了标识的通透感，若用于中网，可让后方格栅纹理隐约透出；若用于尾门实心底座，则需要在背面增加封闭承托面，以控制注塑或压铸后的收缩痕迹。

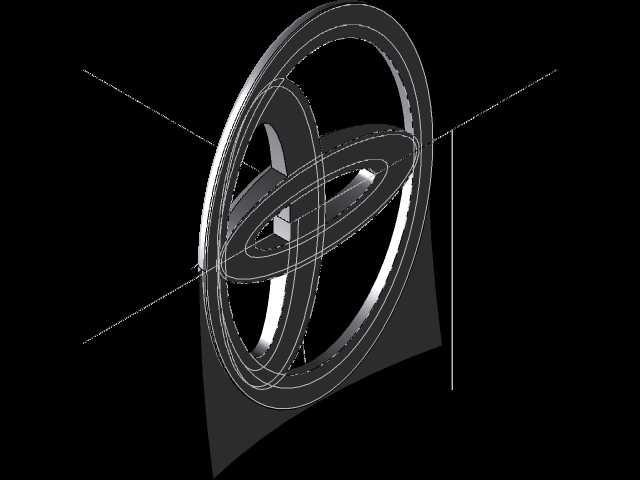

　　设计思路上，曲面搭建应先以骨架线确定各椭圆的中心轨迹和相对比例，再通过多段截面控制线控制金属条带的宽度、高度与圆角半径。外圆环与内部椭圆相交区域不能简单做布尔合并，需重点处理交汇处的曲面连续性，使高光在交叉位置自然贯通。正面可见棱线采用小圆角弱化锐边，侧面与背面则根据工艺预留拔模斜度：若采用ABS基材加表面镀铬，圆角过小会造成铬层堆积或露黄；若采用锌合金压铸，则需关注壁厚均匀性，防止厚大截面产生缩孔。

　　安装边界方面，立体徽标的正面造型面与背面安装基准面应分开建立。背面可根据整车工艺设置热熔柱、卡扣或双面胶粘贴区，定位柱间距需避开钣金加强筋和线束通道；标识外缘与周边镀铬条、牌照板、摄像头盖板之间应保留均匀的视觉间隙。用于前期造型评审时，该模型可直接放入整车前脸数字样车中，检查不同视角下的透视比例、反光强度和品牌识别距离；用于零部件开发时，则可继续拆分出面罩、底座、安装脚和遮光边等结构，为模具分型、检具制作与装配公差分析提供准确的几何依据。
