金属网格镂空锥形电线收纳垃圾篮设计

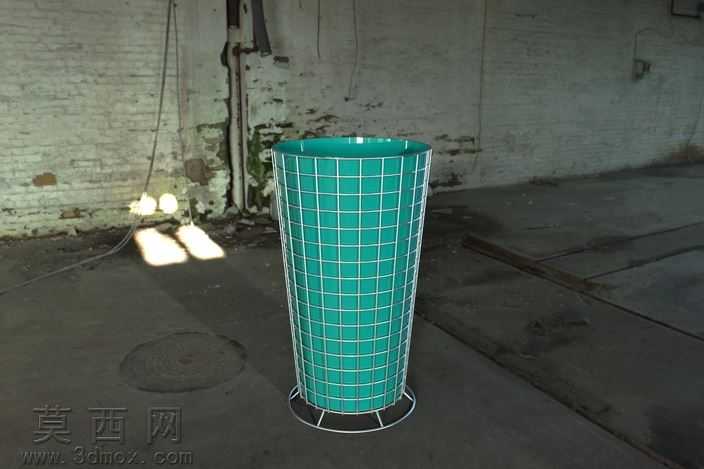

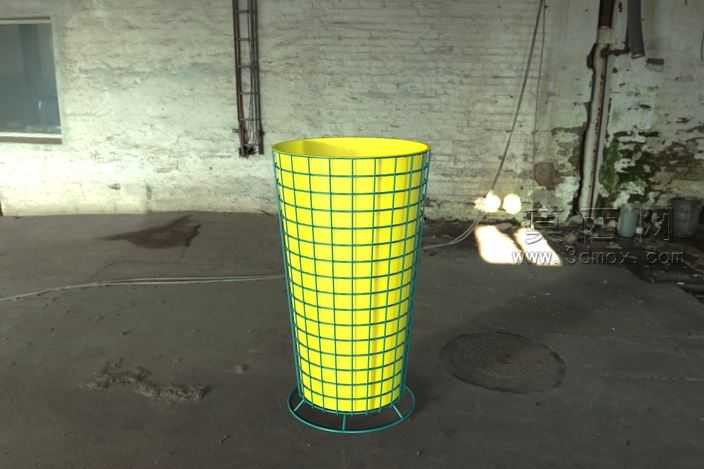

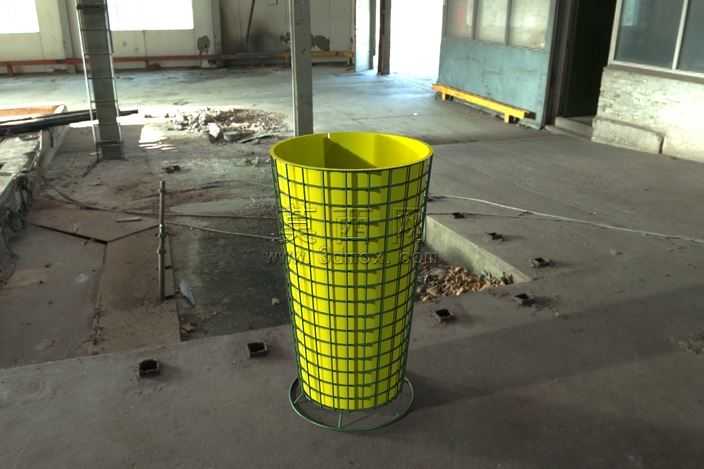

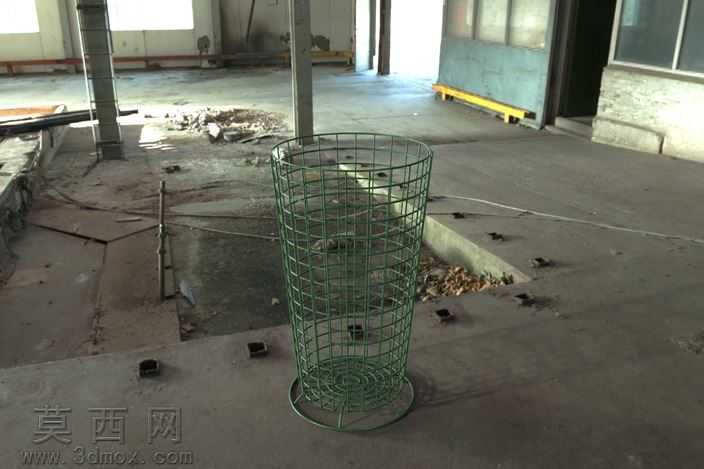

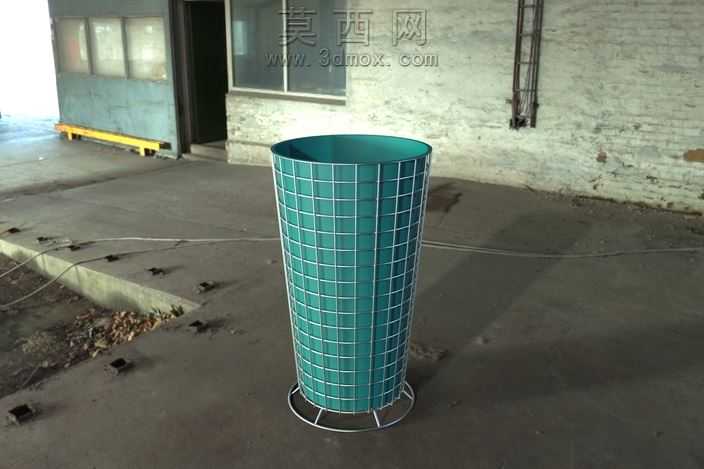

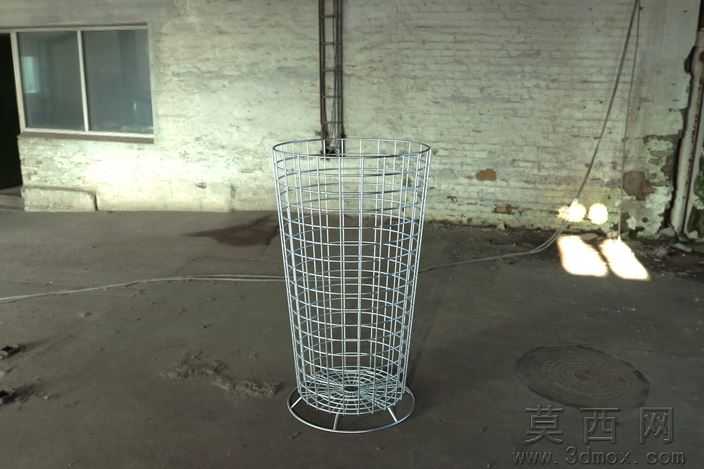

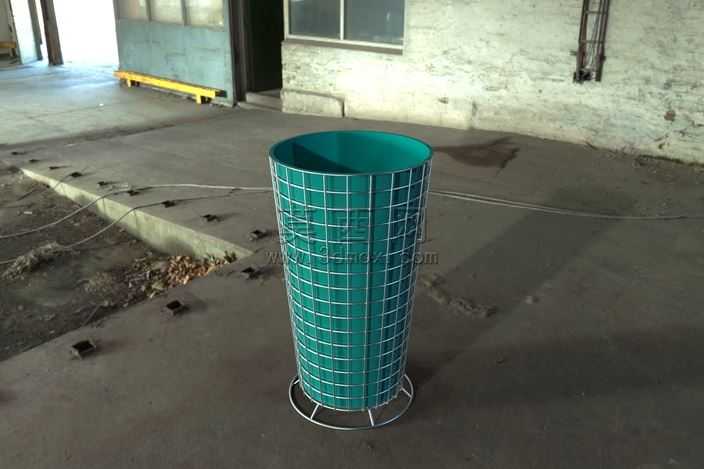

本作品为金属网格结构的锥形垃圾篮三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，整体遵循上宽下窄的截顶圆锥形态设计，首先绘制上下两个不同直径的圆形基准草图，底部设置直径略小于上口的环形支撑底座，通过圆周阵列的方式生成均匀分布的竖向金属筋条，再以等距螺旋或水平环形阵列的方式排布横向金属圈，横竖筋条在相交处做布尔合并处理，保证网格结构的连贯性与结构强度，网格单元采用规整的正方形划分，整体网格疏密程度经过反复调整，既保证桶身的通透视觉效果，又避免网格过大导致内部细小杂物掉落。材质与渲染阶段，为金属筋条赋予哑光磨砂金属材质，调整金属粗糙度参数模拟铁艺制品的真实质感，桶身内部衬里选用半透明的青绿色塑料材质，设置适当的透光率与反光度，让整体模型在工业风粗糙背景的衬托下呈现出清爽的视觉层次，渲染时采用三点布光方案，主光源从侧上方投射，突出网格结构的光影层次，辅助光源补亮暗部细节，环境光采用低饱和度的冷色调，匹配工业场景的氛围。结构设计上，底部额外增加一圈向外延伸的环形金属支撑脚，抬高桶身底部避免直接接触地面，既减少放置时的磨损，也提升整体放置的稳定性，上口边缘做卷边处理，避免金属切口的锋利边缘造成使用划伤，整体无多余冗余结构，所有金属杆件的直径统一，既降低生产加工的开模成本，也保证视觉上的规整统一。设计思路围绕实用与美观结合的方向，镂空网格结构既可以作为普通垃圾篓使用，通透的结构也方便观察内部垃圾容量，同时金属网格的结构强度高、耐磕碰，适合办公、工坊等多种场景使用，锥形形态下窄上宽，方便套入垃圾袋且袋口可以自然翻折固定在上口边缘，无需额外的压圈结构，简化使用步骤，青绿色内衬的搭配弱化了金属材质的冷硬感，让工业风的产品也能适配不同的装修风格。建模过程中对所有筋条做了等厚处理，所有相交位置做圆角过渡，避免应力集中问题，模型完成后经过干涉检查，确认横竖筋条、支撑底座、上口卷边之间无结构干涉，可直接用于生产加工的参考，也可导入渲染软件做不同材质、不同配色的方案迭代。
