人体工学弯柄手持便携扫描终端

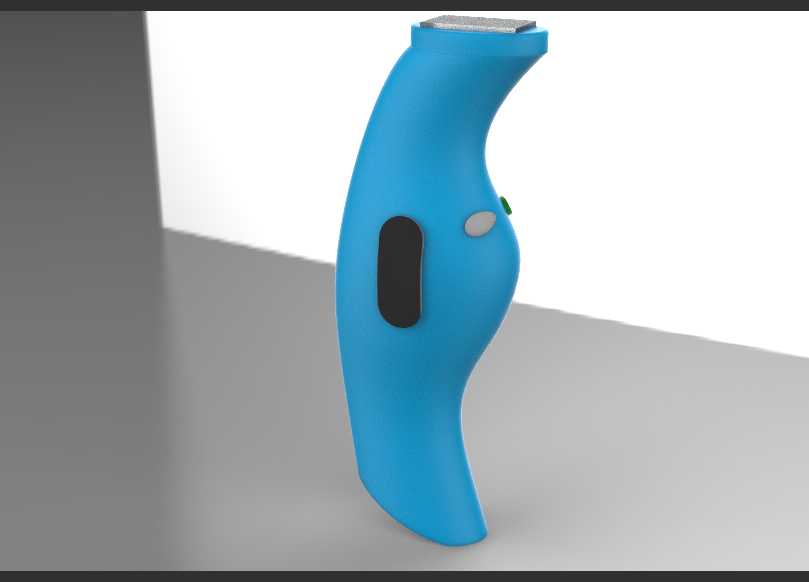

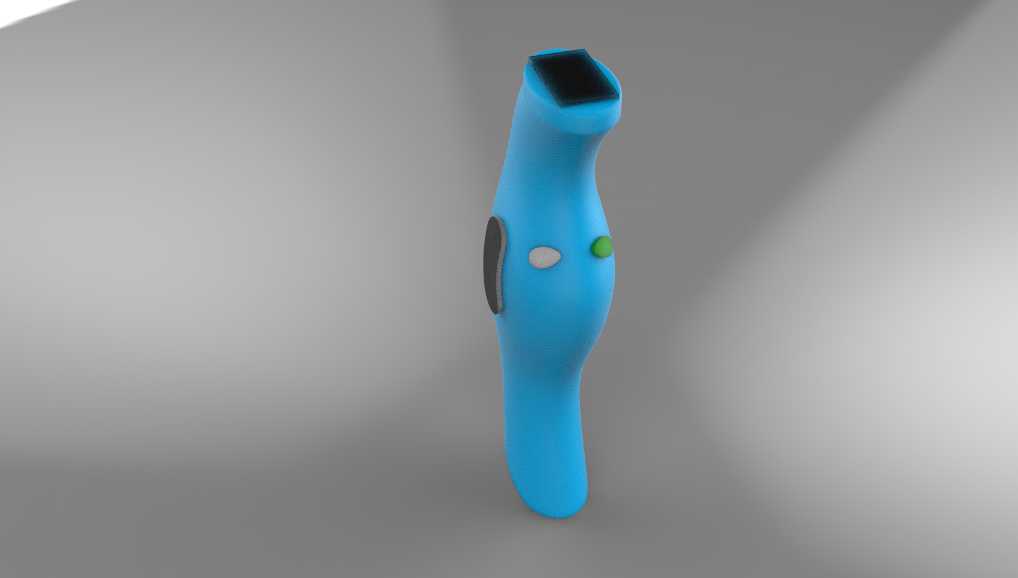

　　该手持终端的整体构型围绕单手握持与长时间作业展开，机身没有采用常见直板工具的直筒轮廓，而是通过连续变化的曲面形成贴合掌心的弯柄形态。从结构建模角度看，外壳主体需要先建立主控制曲线，再以多组截面控制握持区的厚度、宽度和过渡圆角；上部工作端略向前伸出，使前端采集面在自然持握时能够更顺畅地对准被测物体或条码区域，减少手腕反复调整角度的动作。

　　设备前端设置平整的采集窗口，窗口区域略高于外壳顶面，可用于布置扫描读头、传感窗口或防护镜片。该部位在装配时需要保留独立的限位台阶，保证透明件或金属防护片与外壳贴合后不出现翘边；同时前端边缘做了斜向收边，避免设备靠近平面读取时外壳先接触工作面，影响采集距离。机身顶部的功能模块与手柄之间采用顺滑曲面连接，这一区域在实际开模中要重点检查拔模方向，若曲面转折过急，容易在外壳内侧形成加强筋与卡扣干涉。

　　握持段是本结构的核心。手柄下部逐渐收窄，中部向掌心侧形成饱满支撑，上部则根据拇指活动范围布置控制区域。黑色长圆形按键位于拇指自然落位处，按键周边下沉形成浅槽，既能防止误触，也能在戴薄手套操作时提供明确的触觉边界。旁边较小的椭圆形按键可作为辅助触发或状态确认键，其高度略低于主按键，按压行程应与主按键区分，避免用户在连续扫描时混淆操作。机身侧面还预留了小型绿色功能件位置，可用于侧键、指示灯或充电状态提示，该件与外壳之间需要控制间隙，防止长期握持汗液或灰尘进入内部。

　　从实际使用场景看，这类弯柄手持设备常见于仓储盘点、物流分拣、零售核验、现场巡检以及小型检测作业。操作人员在货架间移动时，设备需要频繁举起、对准、触发并放回，手柄的弯曲角度直接影响腕部姿态。若手柄完全垂直，用户读取低位标签时需要明显弯腕；而本方案通过柄身预弯，使前臂、手腕和设备轴线保持更自然的连续关系，在重复触发过程中可降低局部疲劳。外壳蓝色区域可视为主握持面，表面应兼顾防滑与耐污，模型中大面积连续曲面也为后续软胶包胶、纹理蚀纹或橡胶漆处理提供了基础。

　　结构分区上，外壳可拆分为前壳、后壳、前端窗口件、按键件和侧部小功能件。前后壳之间适合沿侧面隐藏分模线，分模线应避开掌心高频接触位置，以免合模线影响手感。内部空间沿弯柄走向布置电池、主板和扫描模块：上部靠近采集窗口放置读头或传感板，中部容纳主控电路板，下部较厚区域可布置电池，使整机重心靠近掌根，避免头重脚轻。电池仓与主板之间需要设置筋位隔离，既提高壳体刚度，也能在跌落时限制电池位移。

　　安装边界方面，前端采集窗口的朝向决定了主板连接器和柔性排线的走向，布线不应跨越壳体螺钉柱或扣位集中区。主按键下方需要预留开关焊盘、按键导向柱和防水圈槽位；若设备用于冷链、仓储或车间环境，按键周边可增加硅胶密封结构。底部柄端虽然在外观上呈收尖形态，但工程设计中不宜做成真正薄壁尖点，应保留足够壁厚和圆角，以承受放置、碰撞和跌落冲击。底部还可根据需求增加挂绳孔或充电触点，但开孔会削弱壳体连续性，需要在附近增设局部加强筋。

　　外形尺寸的推断应以成年男性单手掌握范围为约束：握持段宽度不宜过大，厚度应保证手指能够稳定环抱；上部工作端可适当加宽，以容纳扫描引擎和防护镜片。设备竖直放置时，弯柄底面并非完全平直，因此若要求自立，需要在底部设计小平面或配合充电底座；若主要用于手持和挂放，则可让曲面完全服务于握持，不必强行追求稳定直立。

　　建模时还需关注材料识别与渲染表达。蓝色壳体可采用耐冲击工程塑料，黑色按键区域使用高对比度哑光材料，前端金属色窗口件体现防护与定位感。材质差异不仅用于外观展示，也对应真实装配关系：硬质外壳承担结构强度，按键件提供触觉反馈，前端窗口件保护内部光学或电子元件。整体方案以曲面握持、前端采集、拇指触发和内部紧凑布局为重点，适合作为手持数据采集类产品的结构构思与外观验证模型。
