大众高尔夫5车用崩溃框安装支架结构

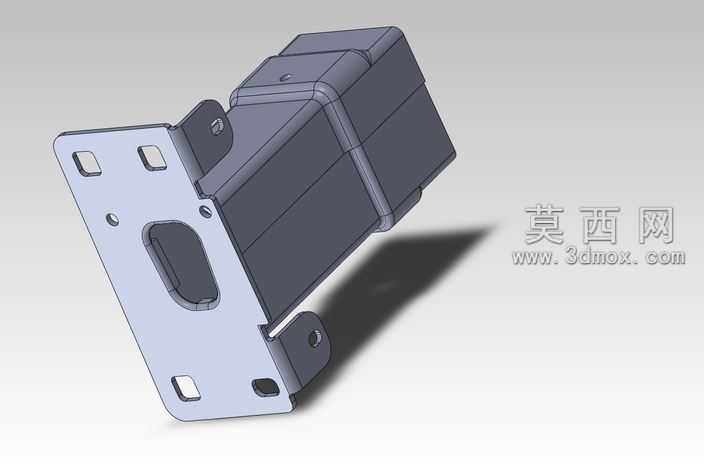

本模型采用SolidWorks进行全参数化三维建模，整体结构分为钣金安装基座与盒体功能主体两大模块，建模过程严格遵循汽车零部件的尺寸公差规范，对钣金件的折弯圆角、安装孔位的同轴度、卡扣结构的配合间隙均做了精准参数设定，可直接导出工程图用于生产参考。渲染阶段采用实体建模软件内置的Photoview360渲染器，对钣金基座赋予磨砂镀锌钢板材质，还原金属基材的细微颗粒质感与哑光反光特性，对盒体主体赋予耐冲击改性ABS塑料材质，模拟车用工程塑料的半哑光深灰质感，同时添加了柔和的环境阻光效果，清晰呈现零件之间的装配层级与结构缝隙，阴影投射角度调整为45度斜向，强化模型的立体视觉表现，让各部分结构的凹凸关系一目了然。结构设计上，钣金安装基座设置了三个方形定位孔与两个圆形安装孔，孔位布局完全匹配大众高尔夫5对应安装位的车身钣金点位，基座中部开设的长条形避让槽用于对应车身侧的凸起结构，避免安装时出现干涉，基座两侧延伸出带孔的折弯耳片，通过卡扣与盒体主体实现可拆卸式连接，既保证装配后的连接强度，也便于后续部件的检修更换；盒体主体采用分层式腔体结构，侧壁设置多道加强筋提升整体抗冲击性能，边缘做了R2圆角过渡处理，避免应力集中导致的部件开裂，整体装配结构完全适配实车的安装空间，无需额外修改即可完成虚拟装配验证。设计思路围绕车用安全配件的实用需求展开，在保证结构强度满足碰撞工况要求的前提下，尽可能优化零件壁厚与材料分布，降低部件整体重量，同时兼顾生产工艺可行性，钣金件的折弯角度、冲压孔位均符合常规冲压加工的工艺要求，塑料盒体的拔模角度统一设置为1.5度，适配注塑生产的脱模需求，整体模型的装配关系完整，各零件之间无干涉、无重叠，可直接用于整车装配的虚拟校验、配件结构教学演示以及改装方案的效果验证。
