开放式单座方程式赛车结构造型

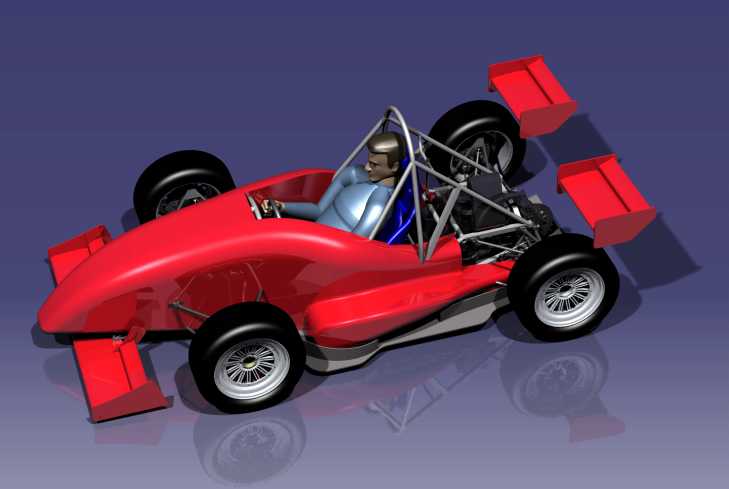

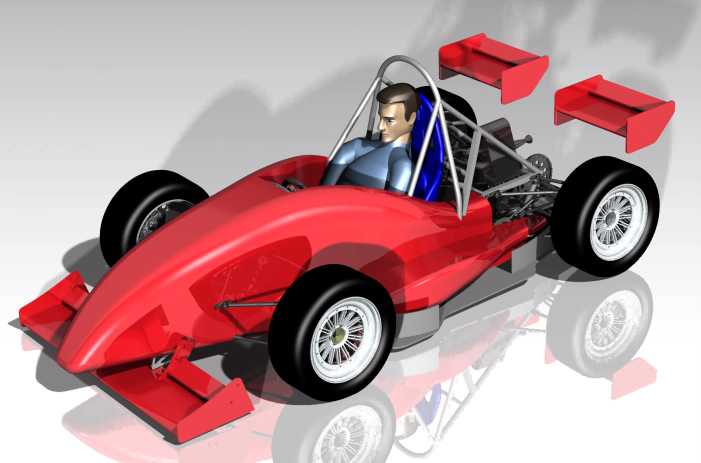

　　这套三维造型围绕一台开放式单座赛车展开，建模时把整车拆成承载车架、外露行走机构、车身覆盖件、前后气动附件和驾驶舱约束系统几个部分来处理，适合用于赛车概念方案评审、教学样例展示、结构布置校核以及小型竞赛车辆的前期参考。车辆采用低趴、窄体、四轮外露的布局，车头尖锐并向前下方延伸，前翼直接布置在最前端，能够在直道和弯道中把气流整理后导向车底与两侧轮胎区域。红色外覆盖件只承担造型和导流作用，并不作为主要承力结构，真正的受力核心位于驾驶舱后方和侧部可见的钢管空间车架。

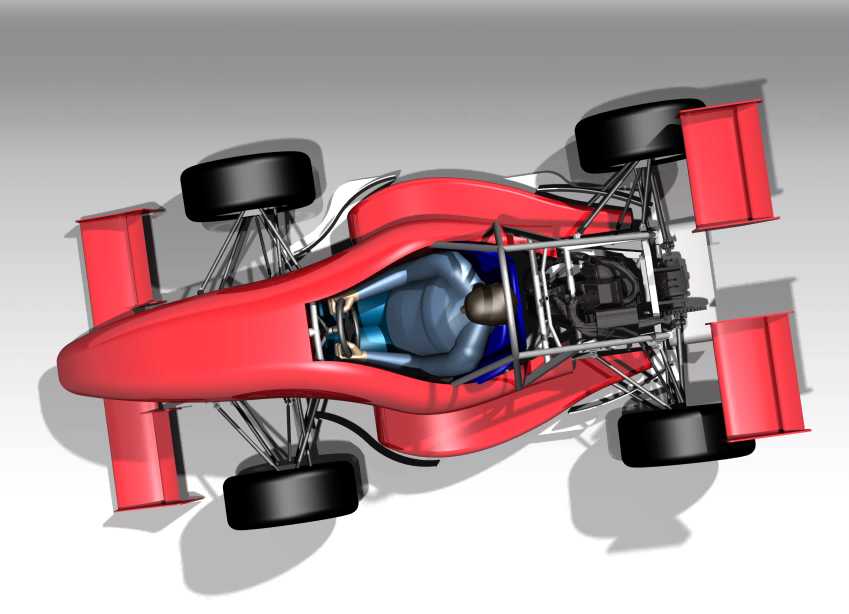

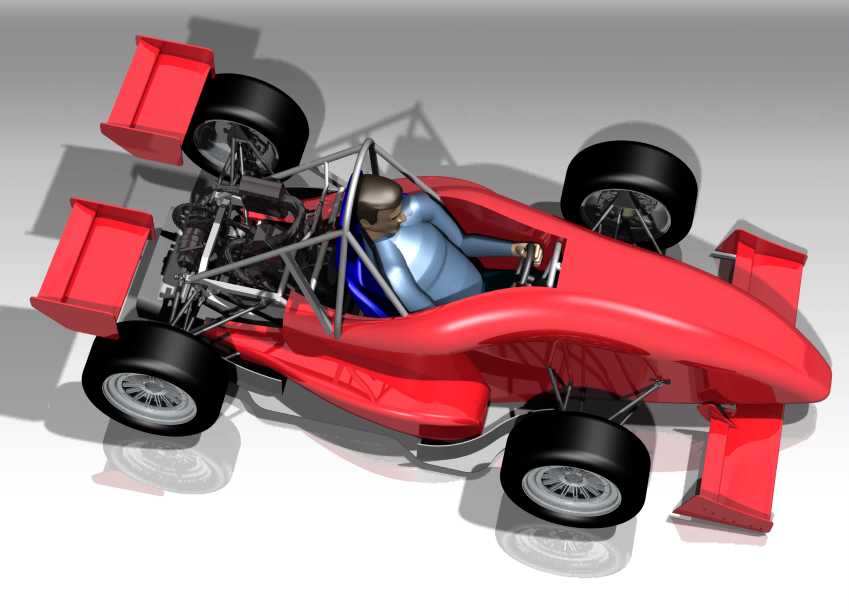

　　从实际用途看，这类车型主要面向赛道行驶、学生方程式赛事训练、车辆工程教学以及赛车结构演示。它不追求道路车辆的封闭座舱和舒适性，而是把重量控制、维修可达性、气动下压力和操控响应放在优先位置。建模过程中可以明显看到驾驶员位于前后轴之间，坐姿较低，背部带有明显后倾角，这种布置有利于降低整车质心，同时让前轴载荷分布更稳定。驾驶舱后方设置拱形防滚架，管件沿乘员头部上方和侧后方形成保护边界，在发生侧翻或碰撞时为头盔区域保留生存空间。防滚架与主车架节点相连，不能只作为外观件处理，后续工程细化时需要核对管材直径、壁厚、接头形式以及焊缝位置。

　　行走机构采用外露式双叉臂悬架思路，前后轮均远离车身主体，轮距相对较宽。黑色轮胎配合白色轮辋，轮胎外径较大，适合在低车身高度下保留足够的悬架跳动行程。前轮转向节、摇臂、拉杆和后部传动连接区域在模型中均有体现，结构虽然简化，但已经表达出赛车与普通乘用车的关键差异：弹性元件、减振器、导向杆系和转向拉杆尽量靠近车架内侧布置，减少非簧载质量，并便于快速调整轮距、外倾角和前束。对于学生车队或原型车开发而言，这些边界直接决定轮胎接地姿态，也影响弯道抓地力和直线稳定性。

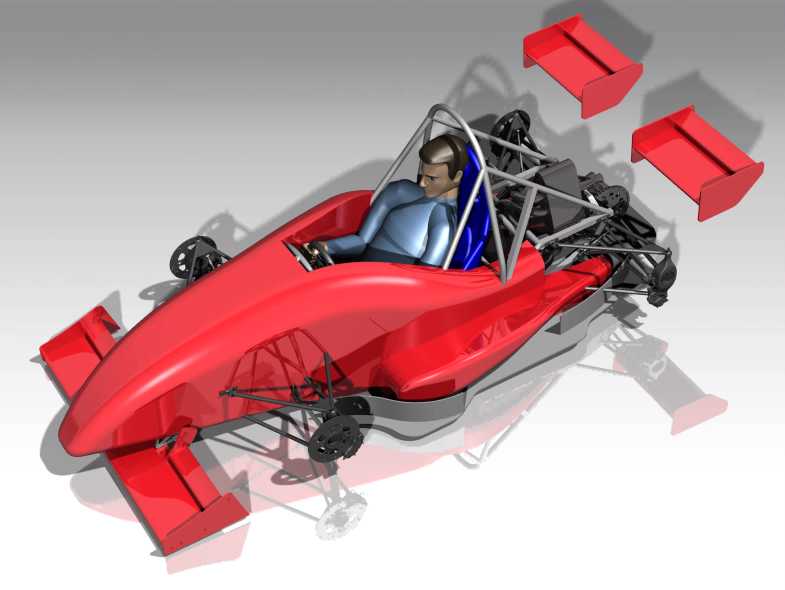

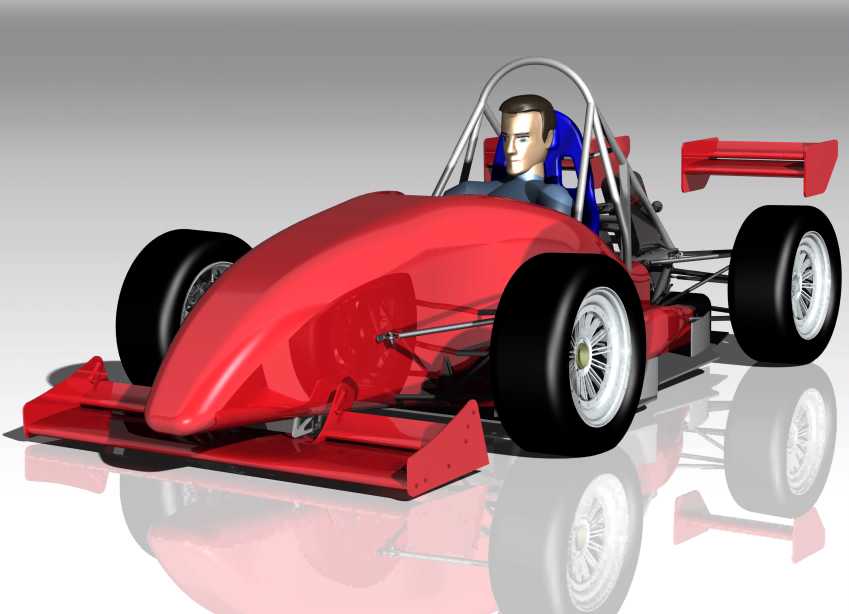

　　前后气动附件是外形中最醒目的部分。前翼由宽大的红色翼板和端部支撑组成，安装位置低于车头中心线，能够在不显著阻挡散热器进气的前提下产生前轴下压力。车身后方设置两层独立的红色尾翼组件，翼面通过支架抬升至车轮轴线以上，利用高速气流形成后轴下压。模型把尾翼做成可拆分部件，这种处理符合赛车调试逻辑：实际项目中，翼片角度、端板高度、支架间距都需要根据赛道最高速度、弯道速度和阻力目标反复匹配。若进入详细设计阶段，还应在翼面与车架之间增加载荷传递路径，不能让气动载荷只停留在外观覆盖件上。

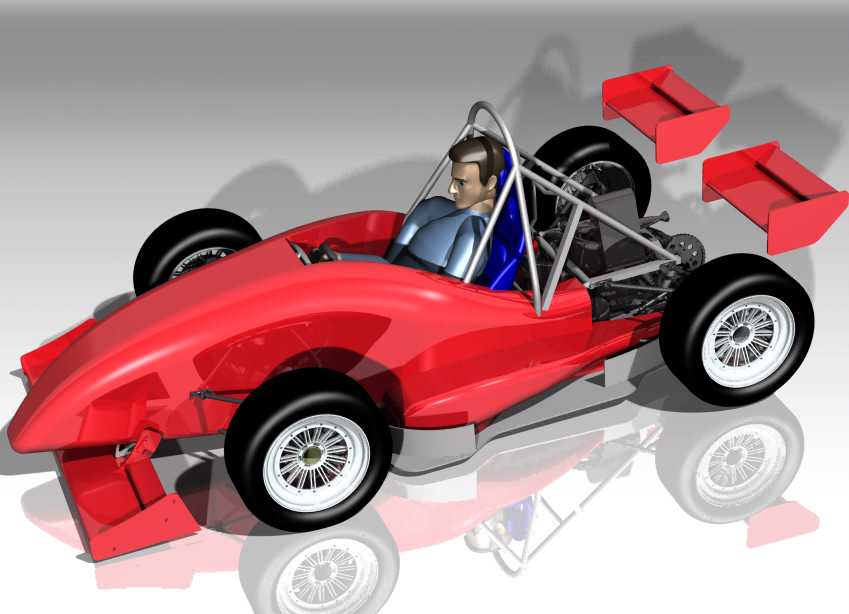

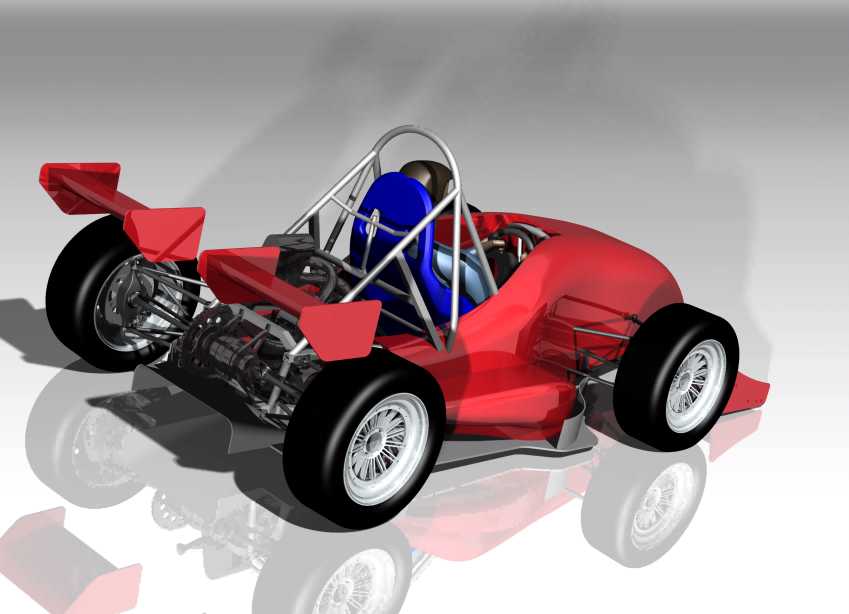

　　车身侧面保留了较大的开放空间，发动机、悬架连杆和部分传动机构裸露可见。这种布置有利于散热和维护，赛道停车后可以直接检查关键节点，也方便快速更换减振器、半轴或控制臂。车头覆盖件采用顺滑曲面，从鼻锥向驾驶舱两侧逐渐抬高，形成包裹轮胎内侧气流的通道。轮辋、轮胎与翼板之间的间隙需要谨慎控制：间隙过小，跳动和转向时容易发生干涉；间隙过大，则会削弱气动导流效果，并让整车视觉比例变得松散。

　　在安装边界上，整车宽度主要由前后轮胎外缘和尾翼端板决定，长度方向的最前端为前翼，最后端为尾翼后缘，最高点则是防滚架顶部。驾驶舱开口需要满足头盔、肩部和方向盘操作空间，座椅靠背、安全带锚点和方向盘位置应围绕驾驶员人体模型建立。模型中加入乘员姿态，有助于校核视线、手臂活动范围以及踏板区域布置。若用于加工或装配，还需继续补充车架管件中心线、悬架硬点、轮心坐标、转向器安装面、动力总成悬置点和翼面支架固定孔，否则当前造型更适合作为方案展示与结构理解，而不能直接用于制造。

　　整体来看，该作品把方程式赛车最有代表性的外露车轮、钢管防滚架、单座驾驶舱、前后翼片和低质心布局表达得比较清楚。对于三维建模人员，后续深化的重点不在继续堆砌外观曲面，而在于把可见结构转化为可校核的硬点系统：轮胎跳动包络、转向干涉、车架焊接节点、空气动力附件支撑、驾驶员进出空间以及维修工具可达性，都是这类赛车从造型模型走向工程方案时必须落实的内容。
