复古猎用直刃短刀配皮鞘结构设计

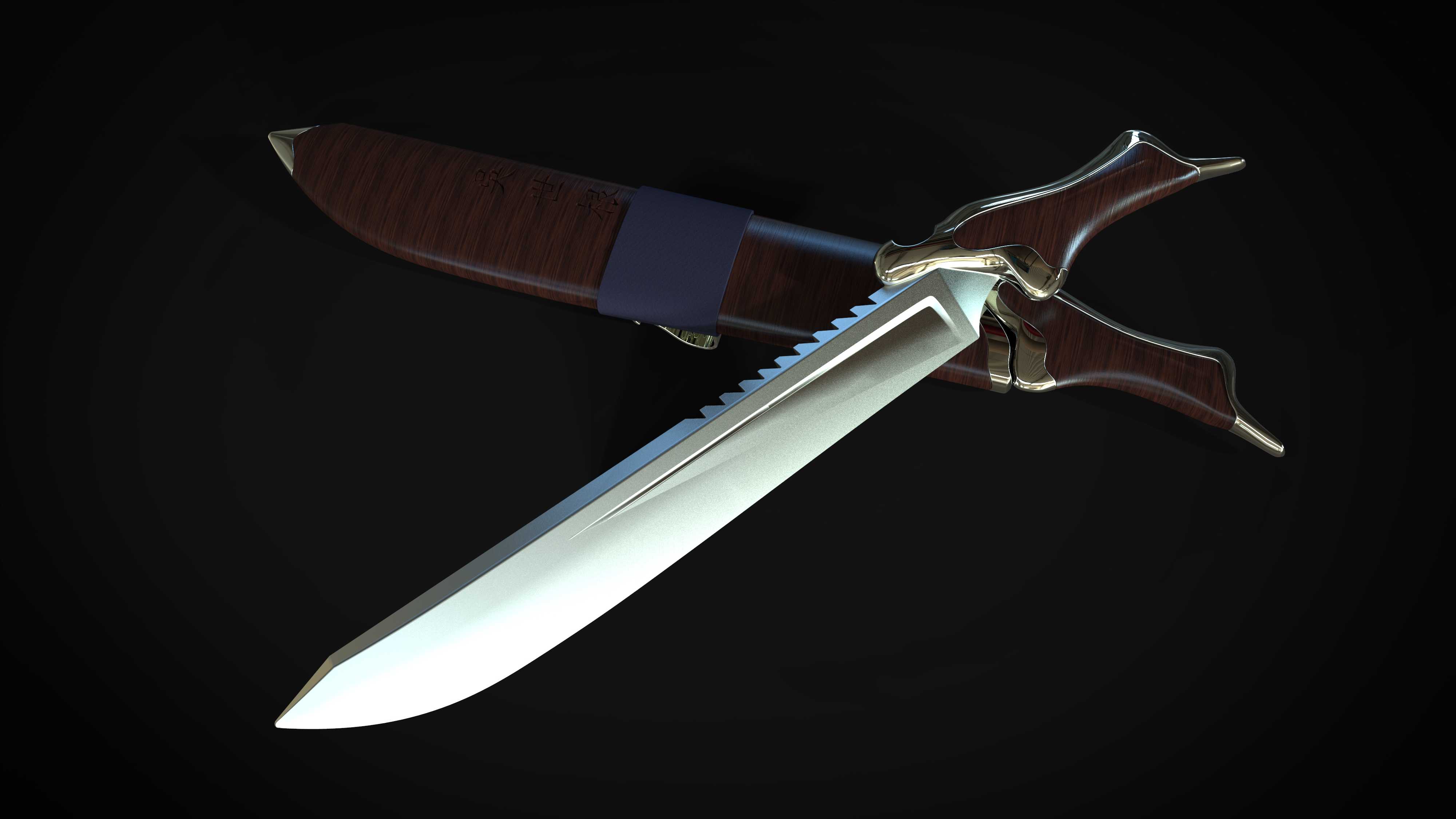

　　这套短刀三维结构在搭建时最先敲定的是刃身与握持段的重心匹配关系，刃部采用单侧开锋的直刃构型，刃背靠近护手的区段加工出连续锯齿槽，既可以在户外作业时应对硬质捆扎带、细枝的裁切需求，也能在刃身刺入硬质介质时增加侧向摩擦力，避免滑脱。刃尖做了收窄的圆弧过渡，没有采用过于尖锐的锐角设计，兼顾穿刺性能与日常携行的安全性，刃身表面的金属反光分区在建模时单独拆分了抛光面与拉丝面两个材质组，抛光段覆盖刃口切削区域，保证裁切时物料不易粘连，拉丝段覆盖刃身中部平面，减少日常使用中划痕的视觉突兀感。

　　护手部分没有采用传统短刀的平直格挡结构，而是做了双向分叉的异形曲面造型，上下两个分叉分别向刃身方向和柄尾方向延展，朝向柄部的分叉可以在使用者正手握持时卡住食指第二关节，发力劈砍时不会出现手向刃部滑移的风险，朝向刃部的分叉可以在误操作触碰到硬物时格挡对方的刃体或者硬质障碍物，保护握持的手指。护手与刃身、柄材的衔接位置做了嵌套式的止口结构，金属护手的内槽开出0.3mm的压合余量，装配时柄材与刃身的根部台阶完全压入护手内槽，不会出现长期使用后护手松动转动的问题。

　　刀柄部分采用两片对称的深色硬质柄材夹合芯材的贴片结构，柄材外形顺着握持的手掌曲线做了连续的凹凸起伏，柄尾位置向上翘起形成尾钩，正手握持时尾钩刚好卡在手掌小鱼际的下缘，使用者做抽刀动作时不需要刻意攥紧刀柄也不会让刀从手中脱出；反手握持时尾钩可以抵在手腕外侧，做近距离格挡动作时能分散刃体传递过来的冲击力。两片柄材的贴合面在建模时预留了定位销孔，装配时先穿入两个定位销保证左右柄片完全对齐，再从柄片外侧穿入沉头紧固件将柄片、刃根、衬片锁紧，沉头位置后续可以填入同色柄材封堵，外观上看不到外露的紧固件端头。

　　配套的刀鞘采用硬芯外包皮革的构型，鞘体内部的硬衬型腔完全按照刃身加护手的外轮廓偏置0.5mm加工，刃身插入鞘内后，刃口朝向鞘体的厚壁侧，不会直接接触外层皮革，避免长期插拔割坏鞘体。鞘身中部缠绕了一圈加宽的束带，束带同时穿过鞘体背面的挂接结构，既可以束紧鞘口避免刃身意外滑出，也可以作为穿挂腰带的限位结构，束带的宽度设置为30mm，挂载在腰带上时单位面积压强更小，长时间携行不会出现局部硌腰的问题。鞘尾位置做了封边处理，封边件采用和护手同材质的金属件，完全包裹鞘体的底端，日常放置时鞘尾直接接触地面也不会磨坏外层皮革，同时金属封边的重量可以调整整套装具的重心，让刀鞘挂载在腰侧时保持竖直状态，不会出现鞘口向下倾斜的情况。

　　从安装边界来看，整刀连柄的总长度控制在300mm区间，刃身长度占整体长度的六成左右，柄部的握持段周长控制在90mm，适配绝大多数成年使用者的手掌握持尺寸，护手位置的最大宽度为45mm，收纳进刀鞘后整套装具的最大外轮廓宽度不超过60mm，厚度不超过35mm，挂载在常规战术腰带或者户外皮带上时，不会和腰侧挂载的其他工具包件发生干涉。刃身根部和护手的贴合面平面度要求控制在0.05mm以内，避免装配后出现缝隙藏纳污渍，柄材的外曲面所有棱边都做了R2以上的圆角过渡，握持时不会出现棱角压手的问题。

　　这套结构的应用场景覆盖户外丛林作业、野外勘探随行工具、影视道具复刻以及冷兵器结构教学演示多个方向，刃身的锯齿段可以处理普通刀刃难以切割的硬质编织物、尼龙带，护手的异形格挡结构在近身防护场景下可以提供额外的防护余量，皮鞘的挂接结构兼容常规的腰带挂载系统，不需要额外定制专用挂具就能完成携行装配。建模过程中所有的配合面都按照实际机加工与装配的公差要求预留余量，拆分的零件可以直接导出用于数控加工柄材、压铸金属护手环以及裁切皮革鞘片，不需要后续再对模型做大量的结构修正。
