微型连杆式活塞杆传动组件结构

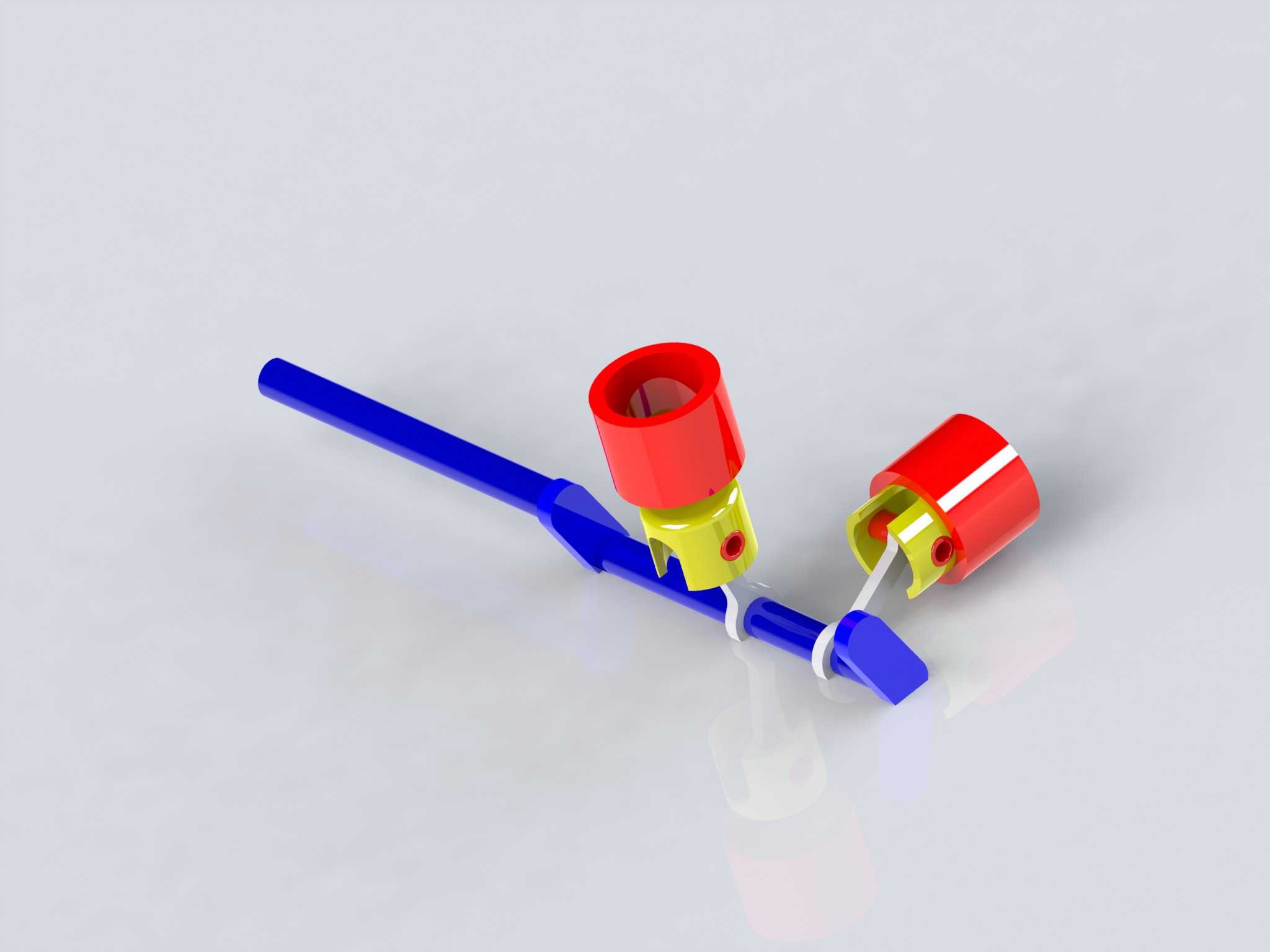

　　这套小型活塞杆传动组件面向轻载往复运动场景搭建，整体由长行程推杆、端部铰接座、红色筒状限位套、黄色连接叉以及两处白色环形约束件构成，结构紧凑，适合在手持通讯终端测试工装、小型插拔寿命试验台、桌面级自动化夹具这类空间受限的设备中承担直线推拉与小角度摆动转换任务。实际装配时，蓝色长杆作为主受力杆件贯穿组件中部，杆身一端做成扁平铲状端头，可直接卡入外部摆臂滑槽或拨叉槽内，将活塞杆的直线位移转化为末端执行件的回转摆动；杆身中段预留两处环形卡槽，白色卡环装入后能够限制黄色连接叉沿杆向的窜动，同时保留铰接部位绕杆轴的小幅转动自由度，避免运动过程中因侧向偏载造成杆体弯曲卡滞。红色筒状零件分两种形态布置，直立筒体套在黄色连接叉上端，

　　内腔与叉体圆柱段形成间隙配合，工作时可作为导向套承受径向偏载，侧躺筒体则通过侧面小孔与黄色叉耳形成销轴铰接，筒体内腔可接入外部微型气路或拉索，作为动力输入段使用。黄色连接叉是整套组件的力流中转零件，上部圆柱与直立红筒配合，下部叉耳夹住蓝色杆体并通过横向销轴完成铰接，叉耳侧面开设的红色小圆孔为销轴锁止孔，可装入开口销或紧定螺钉防止销轴脱出，这种分段铰接设计能够补偿安装时的同轴度误差，在通讯连接器自动插拔工位中，即便治具定位存在0.2至0.5毫米的偏移，组件也不会出现刚性别劲的问题。从安装边界来看，蓝色主杆总长度控制在百余毫米量级，杆身主体为等截面圆杆，靠近扁平端头处做了局部加粗过渡，既提升了推杆抗失稳能力，也为卡环提供了定位轴肩；

　　整套组件展开后的最大轮廓宽度不超过六十毫米，直立筒体顶端到蓝色杆底侧的高度约四十毫米，在工装板上布置时，只需为侧躺红筒预留沿杆轴向二十毫米的摆动空间、为铰接叉预留径向十毫米的转动余量即可，不需要额外加装大型导向支座。设计过程中各配合面的公差选取遵循轻载快装原则，红筒与黄叉的圆柱配合采用小间隙滑配，保证手动即可完成预装，铰接孔与销轴采用过渡配合，消除运动回程间隙；所有外露棱边均做了倒角处理，红色筒件端口的外翻边结构既可以增强筒口抗磕碰能力，也能在装入外部安装板时充当轴向定位面。在通讯产品生产线上，这类组件常被用来模拟手机充电接头、耳机插头的反复插拔动作，长杆末端连接偏心轮或微型电磁铁输出端，红筒部位固定在治具立板上，

　　动力驱动长杆往复移动时，铰接叉会带动侧躺筒体沿插拔方向小幅摆动，精准复现人工插拔时的斜向入位手感，避免硬直推杆刮伤连接器塑胶外壳。建模时各零件的装配关系完全按照实际装配顺序搭建，卡环的弹性开口、叉耳的销孔对位、筒体与叉体的同轴约束都做了还原，结构工程师可以直接在此基础上调整杆长、筒径与铰接点位置，匹配不同行程的插拔测试需求，也可以将红色筒件替换为金属材质导向套，把组件移植到小型气动推杆、门锁传动机构等其他轻载往复设备中。
