雷诺Captur乘用车铝合金轮毂造型设计

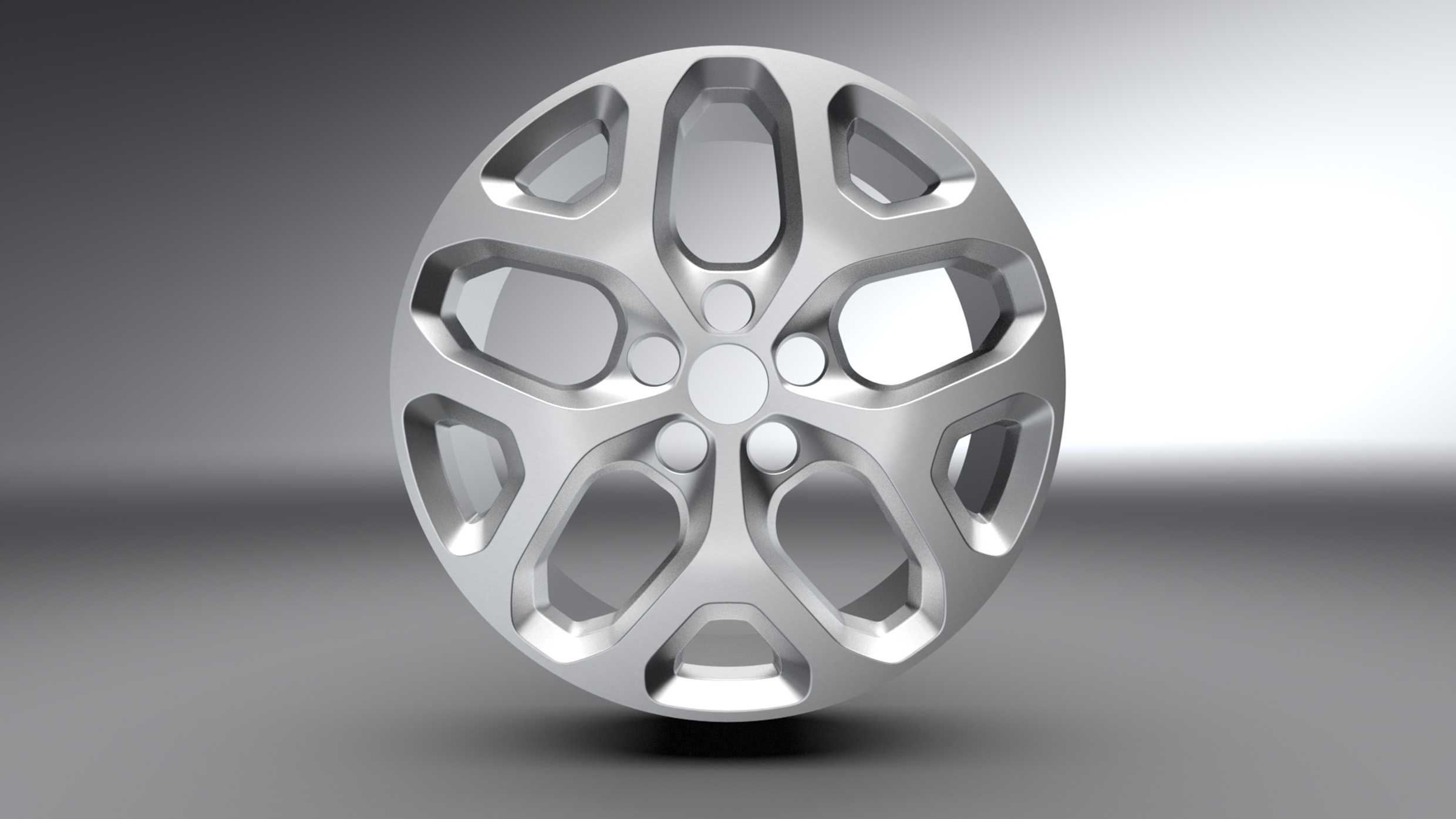

　　乘用车轮毂作为连接轮胎与转向节的核心承载件，在整车底盘系统中承担着传递驱动力、制动力与转向力矩的关键作用，同时也是外观造型辨识度最高的外饰部件之一。这套面向雷诺Captur小型SUV开发的轮毂曲面方案，采用十辐式分叉镂空布局，整体呈现出五组双辐条对称放射的视觉结构，辐条之间预留大尺寸通风窗口，既满足制动系统散热气流的通过需求，也通过镂空区域削减了非簧载质量。

　　从实际装车边界来看，轮毂中心区域设置了与轮毂轴承单元配合的中心孔，周围均布五个螺栓过孔，对应乘用车常见的五孔安装节圆，螺栓孔周边的凸台平面需要与螺母锥面或球面压紧面保持足够的接触面积，避免长期交变载荷下出现压紧力衰减。中心盖位置做了下沉式圆形凹槽，用于嵌入品牌标识盖，凹槽深度与卡扣位需要和中心盖的弹性卡脚匹配，保证车辆行驶振动过程中不松脱。轮辋部分按照常规乘用车无内胎子午线轮胎的配合轮廓设计，胎圈座处带有标准的凸起峰结构，防止轮胎在低气压或急转弯侧向力作用下脱圈，轮缘的翻边高度与厚度兼顾了胎侧保护和 curb 刮擦时的抗变形能力。

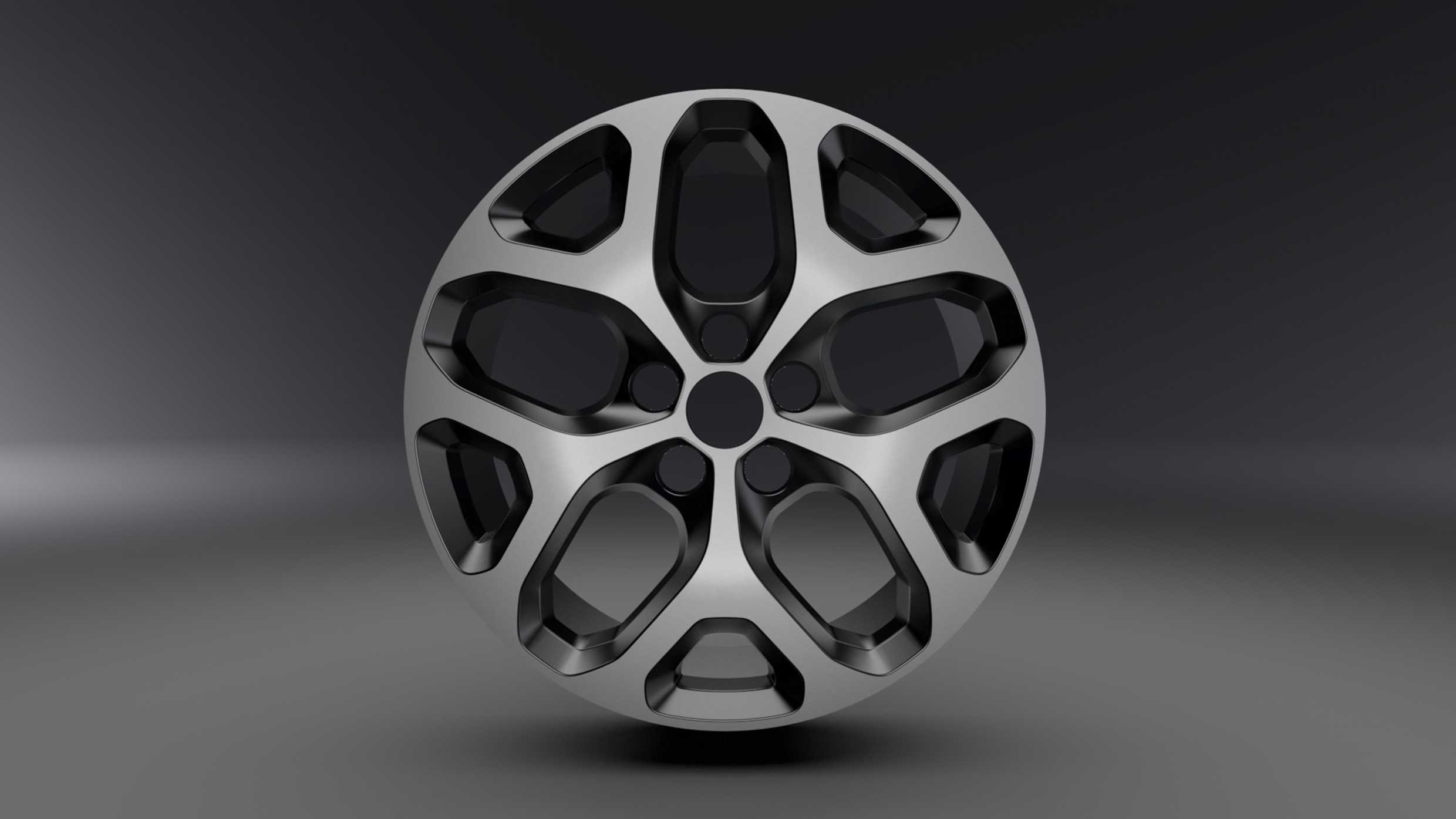

　　造型思路上，这款轮毂没有采用平直的直板辐条，而是让每一组双辐条从中心安装面向外逐渐展宽，辐条表面做了连续的扭转曲面过渡，正面呈现金属切削般的亮面质感，侧面则带有内凹的阴影面，光线照射下形成强烈的明暗层次。辐条与轮辋交接的位置做了平滑的圆角过渡，避免应力集中——这一点在工程上尤为重要，因为车轮在通过坑洼路面、减速带时会承受冲击载荷，辐条根部如果存在尖锐转角，很容易成为疲劳裂纹的起始点。镂空窗口的轮廓全部采用大曲率圆角封闭，窗口边缘的壁厚均匀过渡，既保证铸造时铝液充型顺畅，也让后续数控铣削亮面的走刀路径连续。

　　散热与制动匹配是轮毂设计中容易被造型忽略的环节。前轮制动盘在连续制动下温度可升至数百摄氏度，辐条之间的开窗面积直接决定了行驶中气流能否顺利扫过制动盘表面。这套方案的五个大窗口正对制动盘摩擦环区域，车辆前进时气流从轮毂前方进入，穿过辐条间隙带走制动盘热量，再从轮辋后侧流出，形成贯通的冷却通道。窗口大小同时要考虑砂石飞溅的防护，过大的开口会让路面碎石直接击打制动卡钳，因此辐条的宽度在视觉纤细和防护覆盖之间做了折中。

　　轻量化方面，铝合金轮毂相比钢制冲压轮毂在同等刚度下可显著降低重量，而轮毂属于非簧载质量，其减重对悬架响应、轮胎接地性能和燃油经济性的影响远大于车身减重。建模时需要在辐条背面设计合理的掏料槽，在保证弯曲刚度和扭转刚度的前提下去除多余材料，同时控制最小壁厚满足铸造工艺要求，避免出现缩松。轮辋筒体的壁厚沿轴向并非等厚，胎圈座区域因承受轮胎胀紧力和冲击载荷需要更厚，而中段筒体可适当减薄。

　　曲面建模层面，这类轮毂属于典型的C类自由曲面零件，轮辐的扭转面、窗口的侧壁拔模面、轮辋的旋转体轮廓之间需要做到G2连续，分模线沿轮辐背面布置，保证正面外观无分型痕迹。动平衡方面，五组对称结构本身有利于均匀分布质量，但造型上的不对称细节仍需在模具设计时通过壁厚补偿控制铸造不平衡量，后续机加工和动平衡工序再做精修。整体而言，该方案兼顾了造型表现力与底盘工程约束，可作为小型乘用车轮毂造型评审、铸造工艺分析及整车装配校核的数字化参照。
