巴哈越野赛车防滚车架钢管桁架结构

　　这套钢管桁架结构面向小型越野竞赛车辆的乘员安全防护需求，核心作用是在车辆翻滚、侧滑、正面撞击或落地冲击时，为驾驶员维持一个不被侵入的生存空间。它并不是单纯围绕车身外形搭建的装饰骨架，而是承担整车刚度、碰撞传力、悬架安装基准和驾驶舱边界约束的关键承载结构。

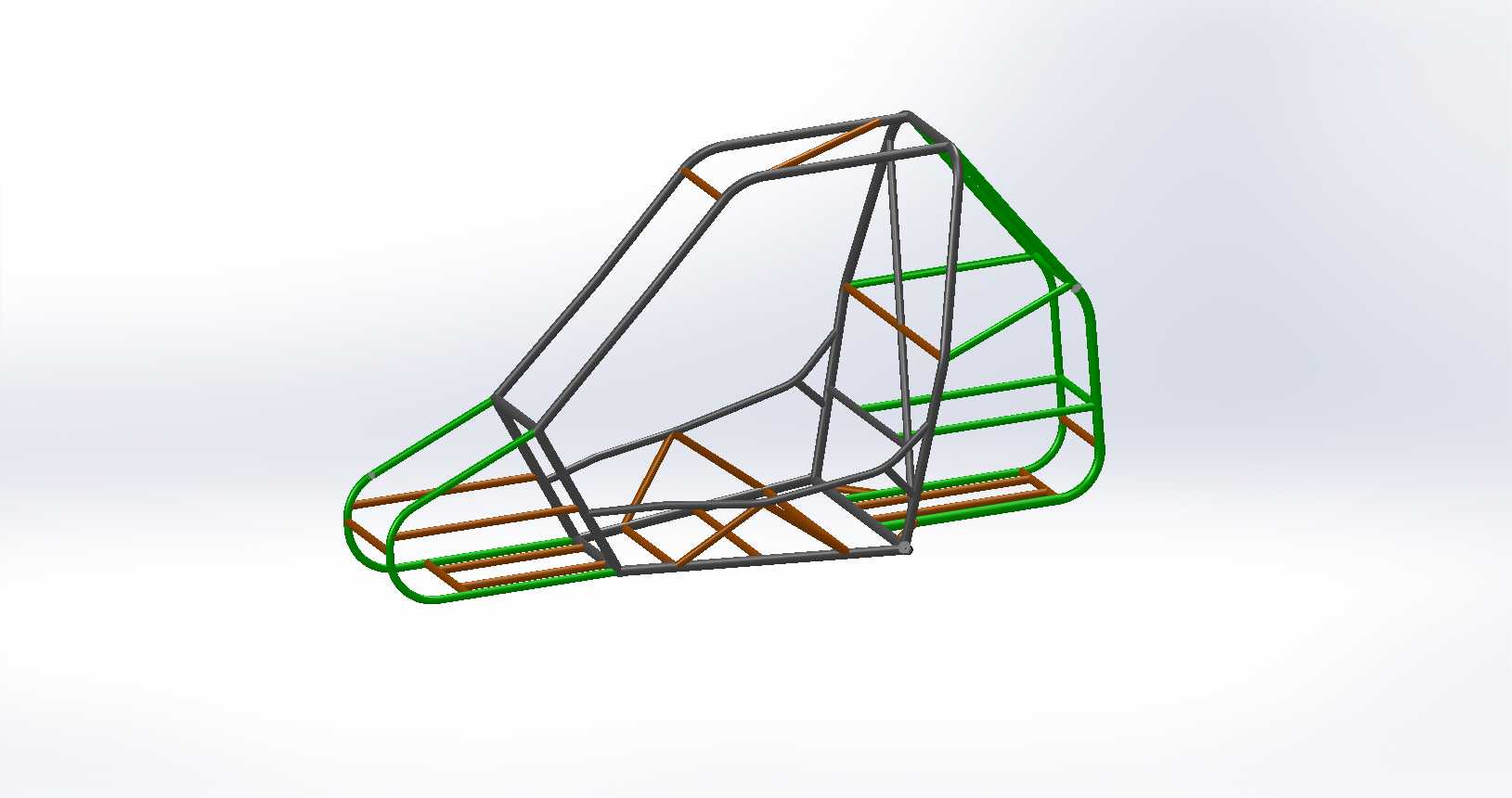

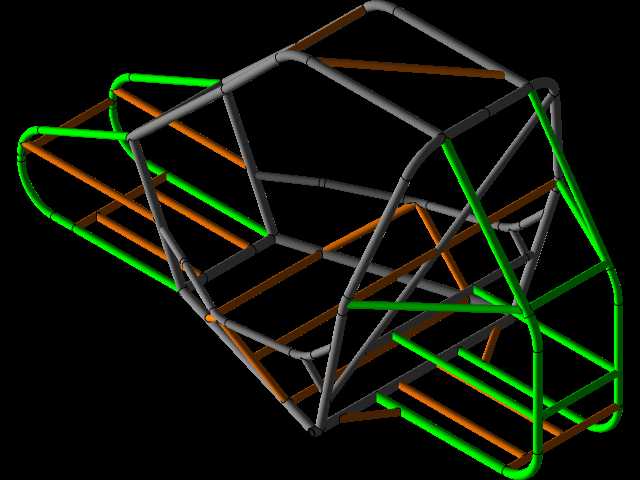

　　从布置上看，车架前部形成较低的鼻端框架，可承接前悬、转向机构和前端防护件的安装；中部围绕座椅、方向盘、安全带固定点形成封闭笼式空间；后部向动力总成区域延伸，用于布置发动机、传动部件和后悬连接点。主环、前环、斜撑、底边梁与侧向交叉杆件共同构成空间传力网络，载荷不会沿单根管材孤立传递，而是通过节点扩散到相邻管段，这对非铺装路面反复冲击工况尤其重要。

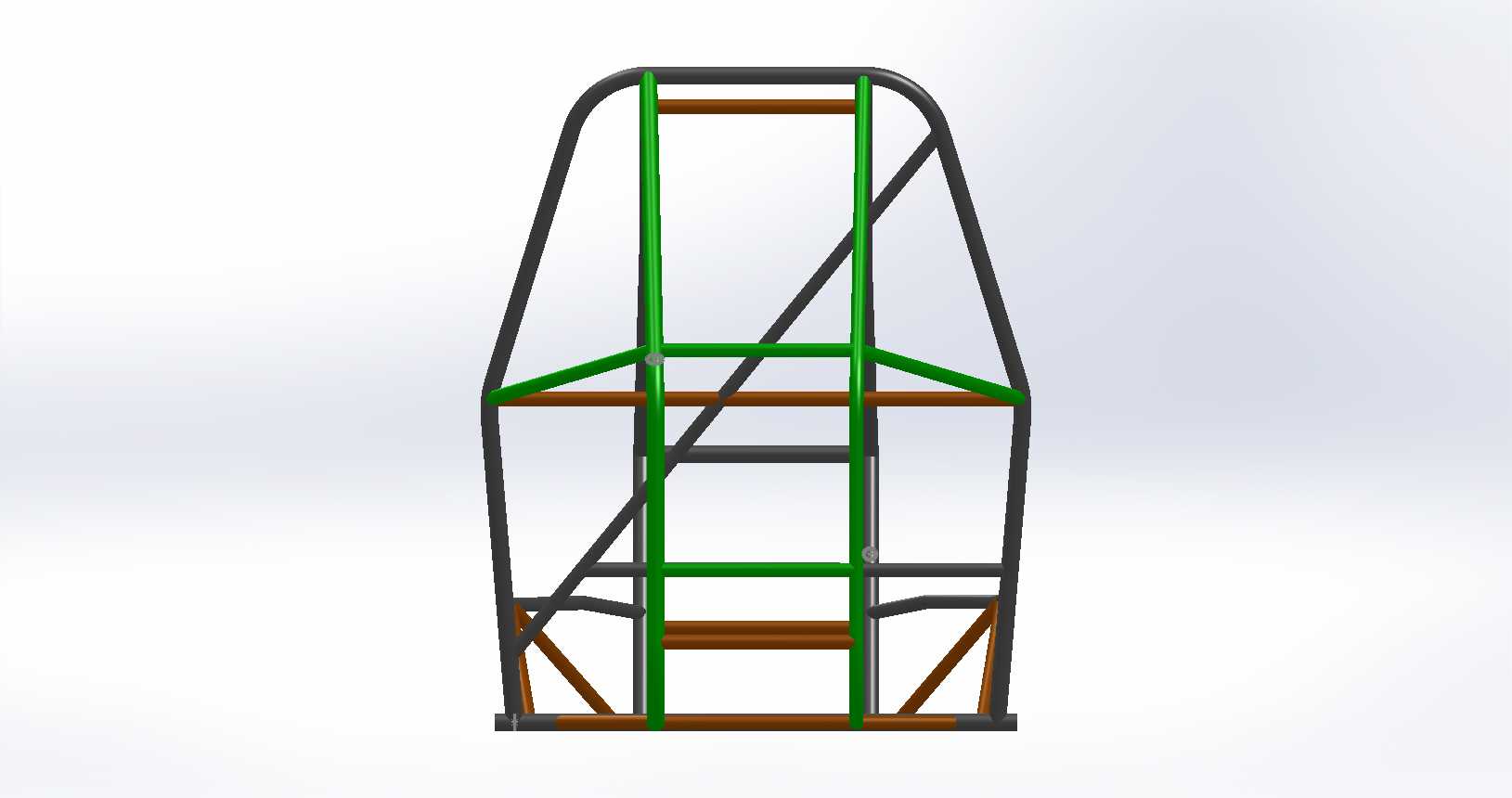

　　设计思路上，防滚笼优先保证驾驶员头部、肩部、躯干和腿部的安全间隙。主环立柱需要在座椅后方建立足够高度，顶部横梁连接左右立柱，使翻滚时车顶受压不会直接折向乘员；前部斜向杆件从底盘前方向驾驶舱上方收拢，既形成风挡区域边界，也把正面冲击导向侧梁和底部框架；侧向杆件则在车门开口处保留进出空间，同时通过多道斜撑抑制车舱菱形变形。不同颜色的管段可用于区分主承力路径、辅助支撑和安装加强区域，便于在结构评审时识别力流方向。

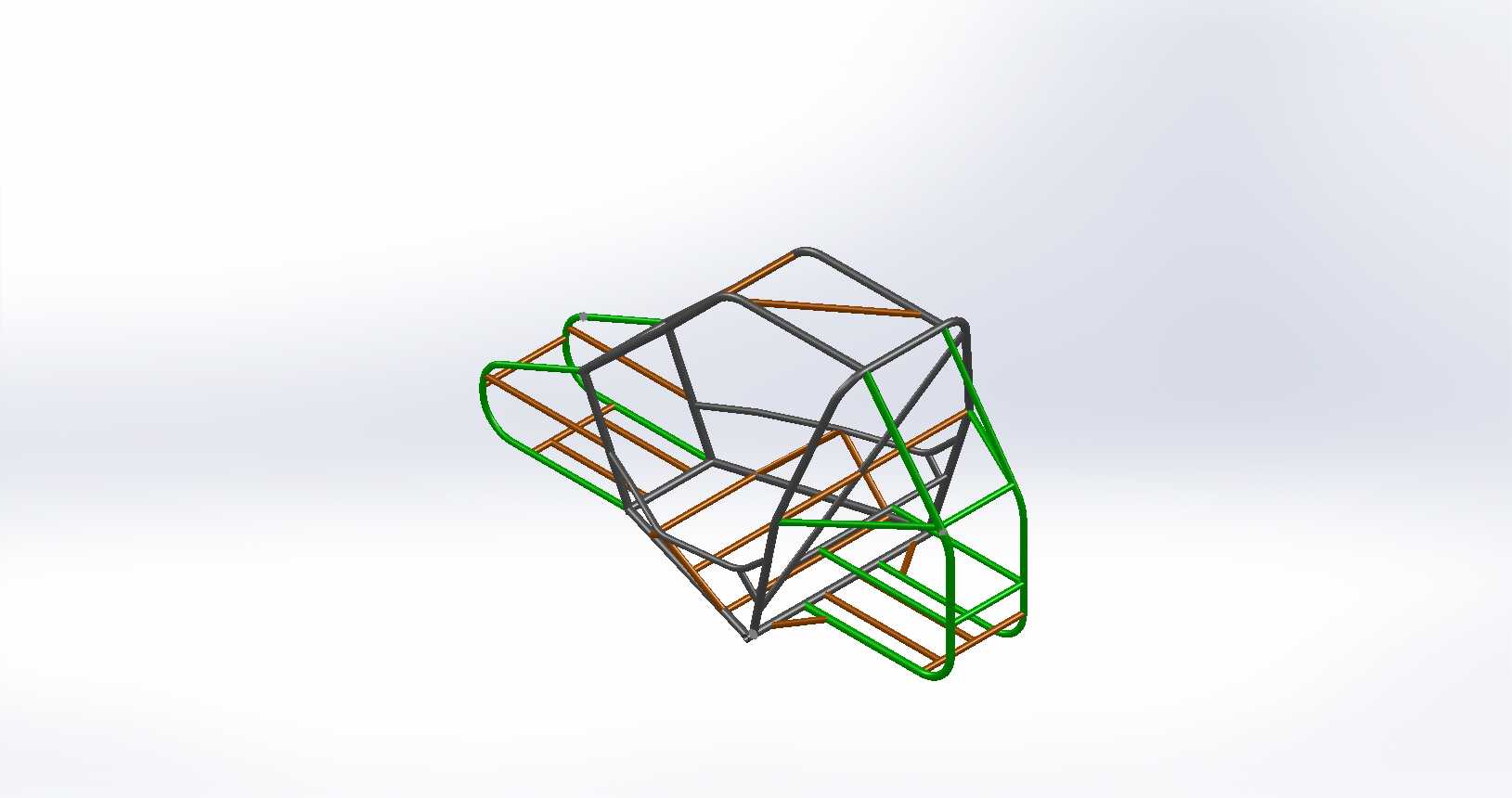

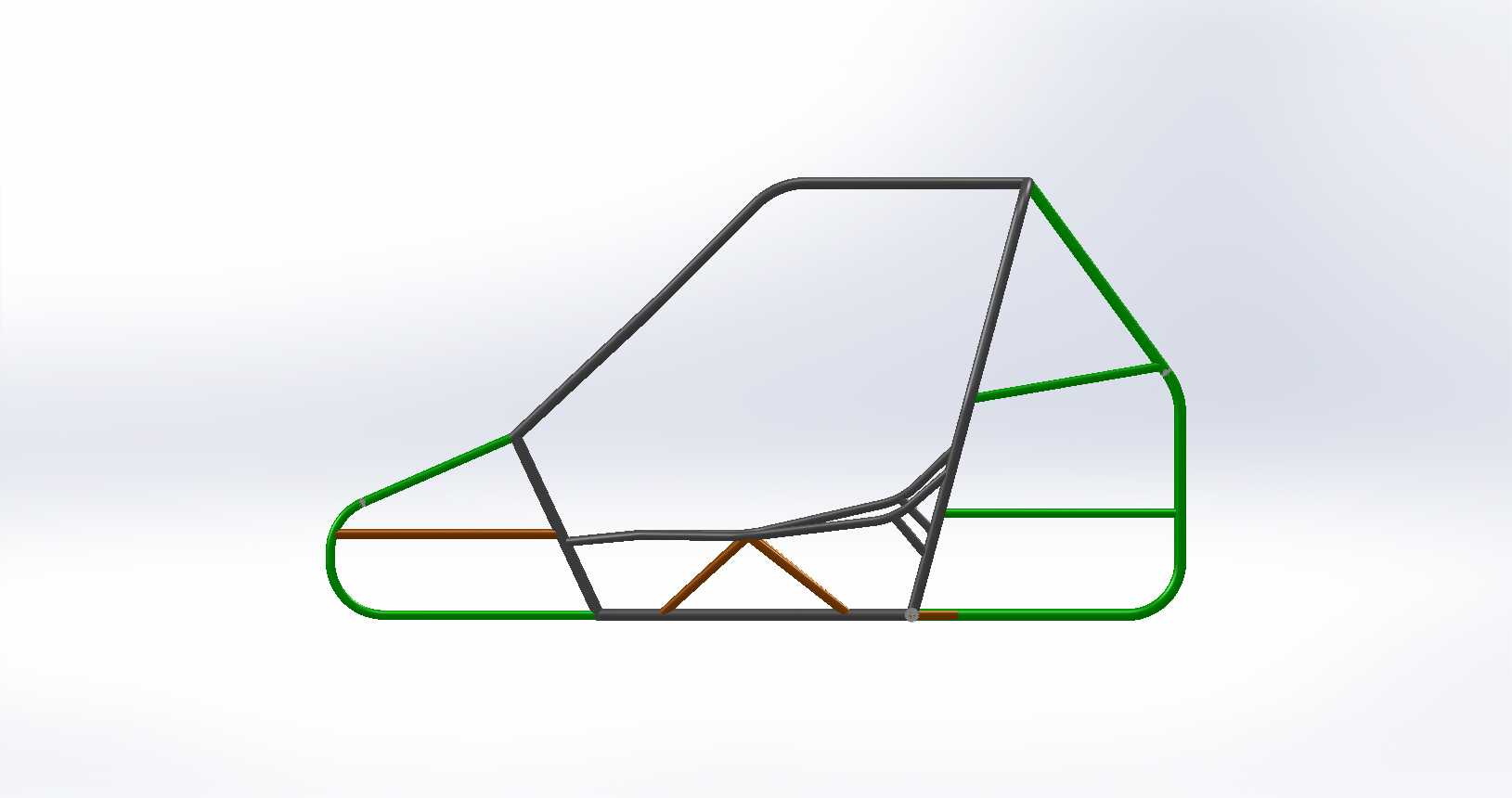

　　外形边界方面，整车架呈现前低后高、中部围合的狭长笼体形态。前端管梁宽度较窄，适合布置转向节、控制臂和防撞件；中部宽度依据座椅、方向盘操作范围和人体肩部余量确定；后部框架根据动力包轮廓和后轮跳动空间展开。底边纵梁是重要安装基准，悬架硬点、发动机支架、脚踏区域和地板固定件都需要与它保持明确坐标关系。若后续进行总装，应先锁定驾驶员H点、头盔包络、安全带角度和轮距参数，再反推管件位置，避免出现护架贴近头盔或安全带安装点角度不合理的问题。

　　在管材连接上，节点多采用相贯线贴合后焊接的方式。建模时需要控制管端切口与主管外壁的贴合质量，因为间隙过大不仅增加焊接填充量，也会造成局部应力集中。主环与底梁交接、前环与主环顶部连接、斜撑跨接节点等位置，属于翻滚载荷下的高风险区域，宜保持管材轴线尽量交于一点，减少偏心弯矩。对于悬架安装座、发动机吊耳和安全带锚点，还应在管内增加衬板或在节点外侧设置加强片，使集中载荷扩散到管壁而不是由单一焊缝承担。

　　实际工程使用中，这类结构需要同时面对跳跃落地、单侧车轮抬升、侧向撞土坡和低速翻滚等复合工况。底边框架负责抵抗纵向弯曲，侧面X形或三角形支撑负责提升抗扭刚度，顶部环架则承担压溃和外翻防护。若车架扭转刚度过低，悬架几何会在载荷变化时被动改变，影响轮胎贴地性；若局部刚度过强而相邻区域薄弱，冲击能量又可能集中在少数焊缝处。因此杆件角度、管径选择和壁厚分配应围绕传力路径逐级匹配，而不是平均布置。

　　三维结构搭建阶段，可先以空间草图确定关键截面：主环立面、前环立面、底边平面、侧围斜面和后部动力舱框架，再沿草图路径生成圆管。每增加一根斜撑，都应检查它是否穿过座椅、头盔、转向柱、发动机或悬架运动包络。车门开口虽然需要满足上下车需求，但开口边缘不能形成无支撑的大跨度直梁，必要时利用门槛梁、后侧斜撑和门框上部杆件共同闭合力流。

　　该结构适合用于巴哈赛车课程设计、越野小车底盘开发、防滚架方案评审以及焊接工装定位参考。围绕它继续深化时，可进一步加入悬架硬点坐标、座椅安装导轨、安全带锚板、车身外覆盖件边界和碰撞变形区检查，使钢管笼从外观模型转化为可指导制造与装配的底盘承载框架。
