户外滨海露天遮阳伞骨架结构

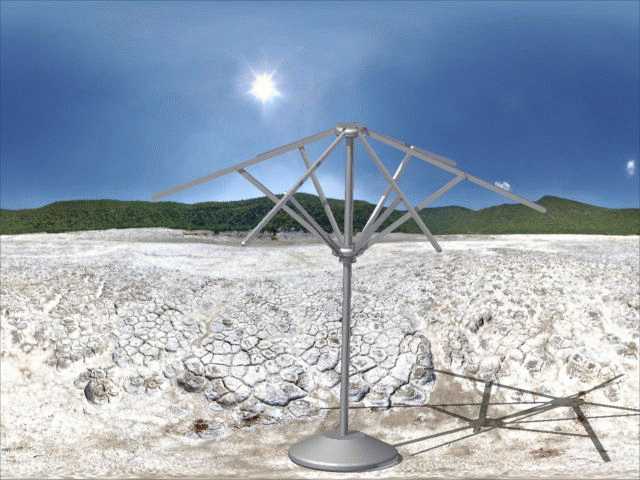

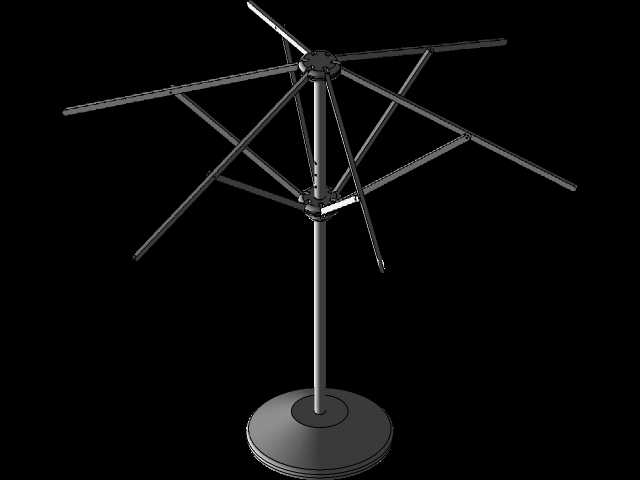

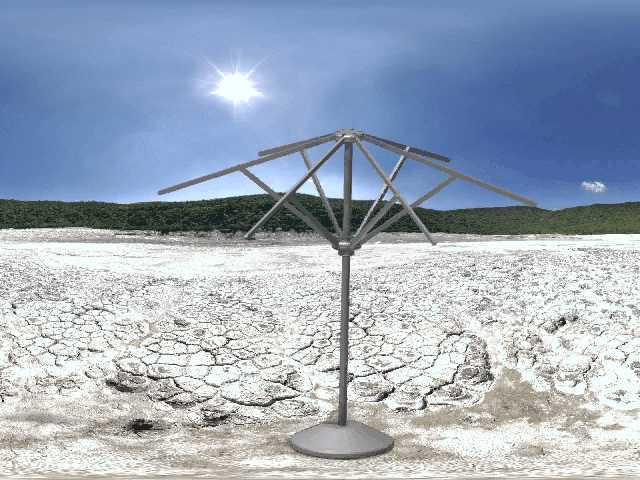

　　这套三维结构对应滨海露天步道、滨水餐饮外摆区、海滨观景平台这类强日照、高盐雾场景下使用的大型遮阳伞骨架，整体采用中心立柱加放射状伞骨的经典受力布局，建模时完整还原了从底部配重底座、竖直主杆、顶部滑动伞巢、多组支撑斜骨到外端伞面撑杆的全部铰接与装配关系，没有省略任何一处转动副和杆件衔接节点。

　　从实际使用逻辑来看，这类遮阳设施不需要依附建筑墙体，独立放置在铺装硬化的户外场地上，底座采用大直径圆盘式配重结构，接触地面的支撑面足够宽，既可以直接压重放置，也能通过底座预留的孔位打入膨胀螺栓与混凝土地面固定，应对海边常出现的阵风和侧向阵风载荷。中心主杆为等径直管，竖直贯穿上下两个伞巢，下巢沿主杆轴向滑动时，通过多根对称布置的支撑短骨推动外层长伞骨绕上巢铰接点向外展开，最终把覆盖在骨架上方的遮阳面料绷成平缓的锥形遮阴面，收拢状态下所有伞骨沿主杆周向竖直并拢，整体占用直径不足半米，方便在非营业时段推移到场地边角收纳，不会占用步道通行空间。

　　设计过程中首先要锁定的是安装边界：展开状态下伞骨外端围成的遮阴直径通常在三米到四米区间，遮阴覆盖面积可以容纳四到六组户外餐位，或者给观景停留的游客提供十余平方米的无日晒区域；主杆总高度控制在两米四到两米七之间，保证伞面下的净空高度超过两米，行人在下方行走不会碰头，同时伞面最高点不会超过周边景观照明的低位线路，避免和场地现有管线产生干涉。底座的直径设置在六十到八十厘米，重量集中在最下端，把整伞的重心压到接近地面的位置，就算遭遇突发六级左右的横向阵风，骨架也不会出现倾翻。

　　杆件的受力分配在建模时做了明确区分：最外层直接托住伞面的长伞骨采用薄壁轻质金属型材，降低展开整套机构需要的推力；连接滑动下巢和长伞骨中段的支撑斜骨承担主要的撑开载荷，截面规格略大于外端骨，每根斜骨两端都做成铰接耳片，通过销轴和相邻构件形成可转动的活动连接，保证开伞、收伞动作全程没有卡滞。顶部的固定伞巢和滑动伞巢都做了周向均匀分布的槽位，所有伞骨沿圆周等角度排布，任意相邻两根骨的夹角完全一致，展开后伞面的张紧度周向均匀，不会出现某一侧面料松垮积水、某一侧骨杆受力过载的问题。

　　针对滨海使用的特殊工况，结构上也做了对应的适配：所有铰接位置的销轴都预留了微小的配合间隙，避免盐雾环境下出现轻微锈蚀后机构锁死；主杆和底座之间采用法兰式对接，不需要现场焊接，运维人员可以快速把上部伞架和配重底座拆分，在台风预警来临前直接把上部骨架放倒收纳，大幅降低极端天气下的设施损坏概率。和普通小型庭院伞不同，这款大尺寸露天伞的骨架没有采用塑料连接件，全部节点都是金属铰接结构，长期在紫外线强烈、空气湿度大的海边环境下使用，也不会出现塑料件老化断裂的问题。

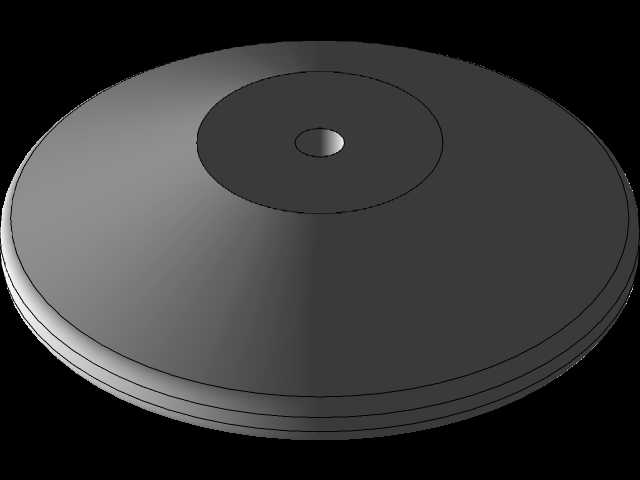

　　建模时把所有杆件的中心线、铰接点的旋转轴都做了装配约束验证，在软件里模拟下巢从最低收拢位置滑动到最高撑开位置的全行程，逐一检查每根伞骨的运动包络，确认开伞过程中相邻骨杆不会发生碰撞，收拢后所有杆件都能平顺贴靠在主杆外侧，没有别劲、干涉的情况。底座的圆盘底面做了轻微的倒角处理，既避免搬运过程中锐边划伤铺装地面，也能让底座和地面之间留出微小的排水间隙，下雨后底座下方不会长期积水腐蚀接触面。这类骨架除了滨海步道的餐饮外摆，也可以直接移植到城市广场露天咖啡区、泳池边休息区、景区户外候车点这类需要大面积临时遮阴的开放场景，只需要根据现场的预估风载荷调整底座配重重量和杆件壁厚，不需要改动整体的放射状支撑布局。
