秋葵青豌豆青刀豆预处理速冻包装整线

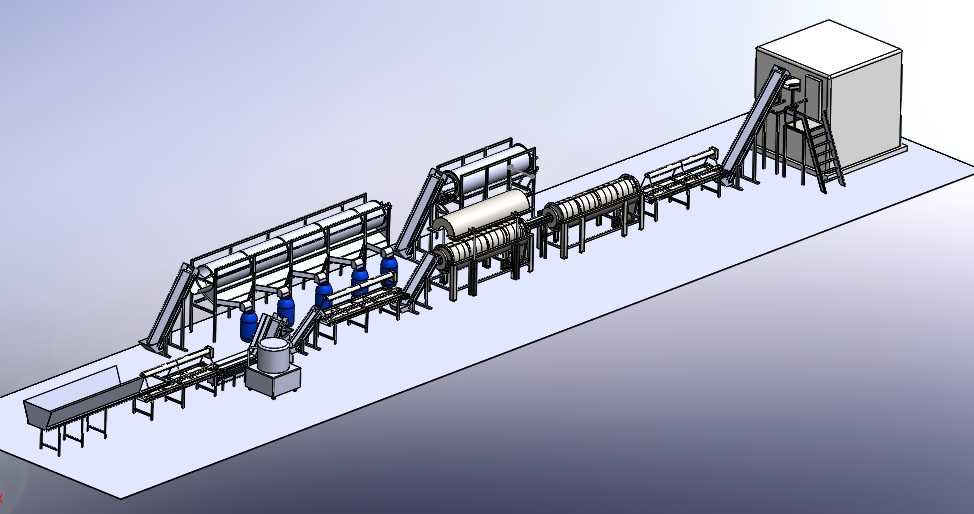

　　这套三维设备方案面向果蔬速冻加工车间，围绕秋葵、青豌豆、青刀豆三类物料的连续化处理展开，把原料接收、挑选、清洗、漂烫、冷却、沥水、速冻、检查、提升输送和包装衔接成一条完整生产线。现场布置时，前段设备通常靠近原料暂存和人工分拣区域，后段速冻与包装区域则需要预留保温、制冷管线和成品周转空间。整线不是单台孤立设备，而是按物料流向串联的工艺系统，设计重点在于各段节拍匹配、物料跌落高度控制、排水排渣路径以及检修通道预留。

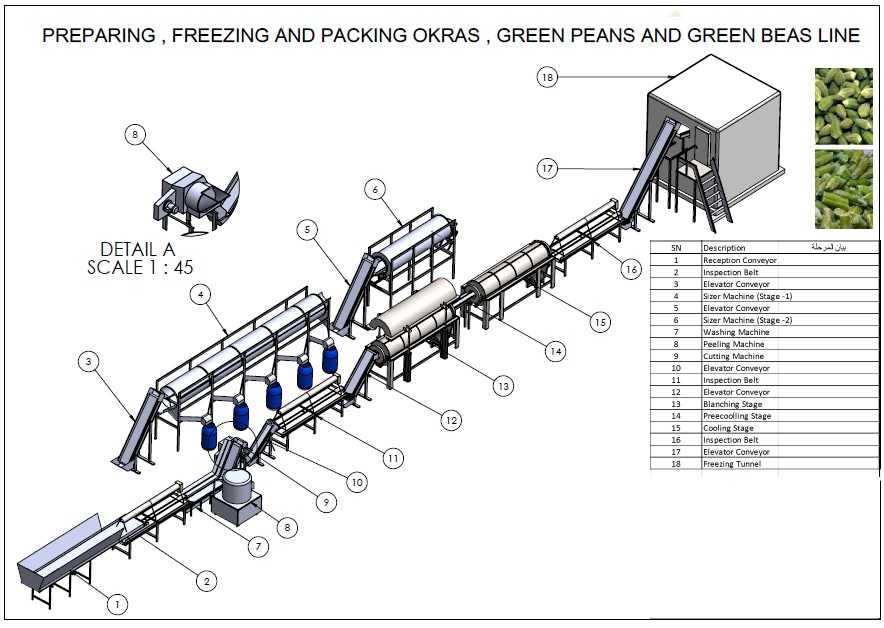

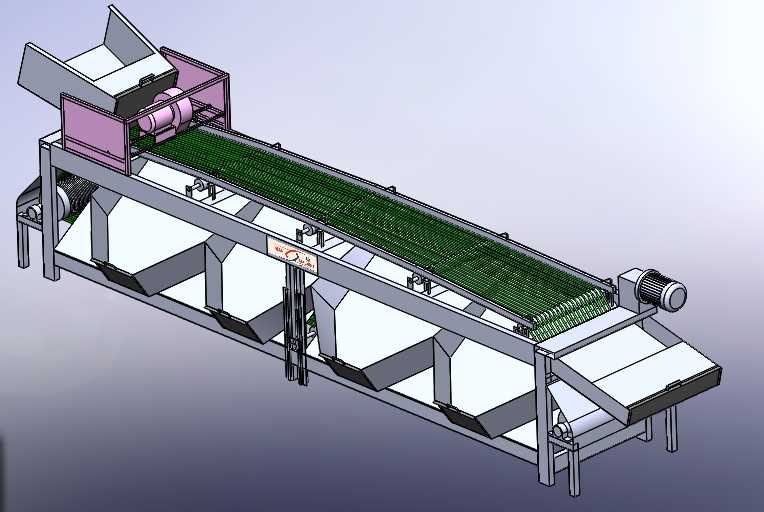

　　原料进入后先由接收输送机送入初处理段，人工或辅助挑选工位可将夹带的异物、不合格果荚和豆粒剔除。针对秋葵这种外形较长、易受挤压的物料，输送面需要保持平稳，转弯和落差位置不宜采用陡直落料；青豌豆和青刀豆则更关注连续流动能力，料层不能过厚，否则清洗和漂烫均匀性会下降。模型中多台提升输送机、皮带输送机和检查输送带按工艺顺序排布，能够直观看出物料在不同高度设备之间的转移关系。

　　清洗段承担表面泥沙、农残残留和浮杂去除任务，槽体与输送网带需要兼顾浸泡、喷淋和排渣。漂烫机位于清洗之后，用于短时间热处理，使酶活性降低，减少速冻贮藏过程中的变色、风味劣变和质地软化。漂烫后的物料必须立即进入冷却段，通过冷水或强制换热将温度迅速降下来，避免余热继续加热组织。冷却之后设置沥水和振动输送环节，减少表面游离水进入速冻装置，因为过多水分会造成豆粒结块、果荚挂冰，并增加制冷负荷。

　　速冻主机采用隧道式布置，保温箱体、内部输送网带、蒸发器安装空间和检修梯架在模型中均有体现。物料从较低位置经提升机进入隧道，在低温环境内完成快速冻结，出料端再连接检查与包装输送。对于青豌豆这类颗粒物料，流态化或近似流态化输送可以使颗粒分散冻结，降低黏连；秋葵和青刀豆则需要控制铺料厚度，保证单体中心温度能够快速越过冰晶生成区间。隧道外部应预留制冷管道、风机维护位和清洗排水位，设备基础与周边地面要考虑冷凝水和清洗水排放。

　　后段包装区的布置强调与速冻出料节拍同步。冻结后的物料经检查输送带进行人工复检或金属检测、重量抽检，再通过提升输送机送至包装设备料斗或分装工位。由于速冻物料对温度敏感，包装段不宜长时间暴露在常温环境，输送路径应尽量缩短，并在车间布局时靠近低温包装间或成品冷藏库。模型中各输送机的高度差、支撑腿间距和驱动端位置，可用于校核厂房净高、吊装空间和人员操作面。

　　从结构设计角度看，整线机架多采用型材或焊接框架，输送段支撑需要按设备湿重、物料载荷和检修载荷综合校核。与水、蒸汽和食品接触的区域应采用耐腐蚀材料，护板、接水盘、槽体和紧固件需考虑冲洗工况。漂烫和冷却设备存在热胀冷缩，长槽体布置时应预留热变形余量；速冻隧道保温板拼接处要减少冷桥，检修门和平台梯架需满足日常清理、故障排查和卫生检查要求。

　　安装边界方面，生产线呈长距离折线布置，进料端到速冻包装端需要连续场地，设备两侧至少留出操作、清洗和维护通道。高位置提升机和速冻隧道顶部应核对厂房梁下高度，蒸汽、给水、排水、压缩空气和制冷管线宜沿设备后侧或上方集中布置。物料转接点要设置导流、挡料或接水结构，避免青刀豆搭桥、秋葵卡滞以及豌豆飞溅。通过该三维模型，结构设计人员可以直接进行工位间距复核、输送高差分析、设备占位校核和车间布局推演，为后续详细设计、设备选型和现场安装提供清晰的空间依据。
