汽车仪表板参赛造型结构三维设计

　　仪表板是驾驶舱内信息交互最密集的区域，驾驶员在行驶过程中需要通过它读取车速、转速、油量、水温、报警状态以及导航、影音等信息，因此造型不能只追求视觉冲击，还要兼顾视线扫过路径、手部操作距离和不同体型乘员的使用习惯。本方案在建模时先从驾驶坐姿眼椭圆入手，确定仪表可视区域的边界，再结合方向盘轮缘遮挡范围布置主显示区，使关键读数位于方向盘上沿与下沿之间的清晰视窗内。

　　仪表板本体采用横向延展的曲面语言，上盖板向风挡方向平缓抬升，形成较宽的遮光檐，可减少前风挡和侧窗强光对显示面的反射。中部向乘员侧自然过渡，避免出现突兀的台阶；副驾驶侧表面保持连续，既扩大了视觉宽度，也为后续饰板分块留下余量。主驾区域围绕仪表罩形成半包围形态，罩体边缘与转向柱护罩之间预留运动间隙，保证方向盘在倾角和伸缩调节过程中不发生干涉。

　　中控区域按照高频操作优先的原则布置，空调出风口位于显示区两侧，风向调节叶片采用横向导风与纵向导流组合的形式，能够覆盖驾驶员胸部、面部以及副驾驶区域。显示屏幕嵌入仪表板中部，屏幕周围设置略微下沉的安装框，既可以遮挡侧边漏光，也能为触摸屏、装饰框和内部固定支架提供分层装配空间。屏幕下方保留实体按键与旋钮区，用于空调温度、风量、音量和危险报警灯等盲操作功能，按键表面设置差异化高度和触感边界，减少驾驶中低头确认的次数。

　　结构分层上，模型将表皮、发泡层、骨架和安装支架作为不同功能区域处理。仪表板骨架承担主要刚度，需要在转向管柱、中控主机、空调箱体、线束和安全气囊附近设置连接点；上部蒙皮区域强调触感与圆角连续性，下部护板区域则更多考虑维修拆卸和工艺成型。手套箱布置在副驾驶前方，门板开启轨迹与膝部空间、脚部风道和保险丝盒检修位置协同校核，避免开启时与乘员膝盖或储物物品冲突。

　　风道设计是仪表板内部容易被外观忽略但直接影响体验的部分。除霜风道沿风挡下沿分布，出风口角度需要让气流贴附玻璃表面扩散，侧窗除雾风口则靠近A柱根部布置，保证雨雪天气下外后视镜观察区域快速清晰。中央风道穿过仪表板内腔时与线束、空调主机和横梁保持间距，防止装配后产生异响或风噪。模型中对风管转折处采用缓弯过渡，减少局部压损；在风口与饰板配合处保留密封面，避免漏风造成风量分配偏差。

　　安装边界方面，仪表板横向总宽需要与车身左右门板、A柱下内饰板及中控副仪表板衔接，两端侧端盖与门槛饰板形成连续的分缝。上部与风挡下沿保持安全距离，既满足碰撞时头部接触区域的缓冲要求，也避免玻璃装配公差导致外观干涉。下部靠近驾驶员膝部位置设置吸能空间，转向柱周围护板不与踏板、膝部护板和线束插件重叠。仪表板横梁作为主要承载件，其安装点、管柱固定点和副车架连接位置在三维中同步检查，保证后期工装夹具能够顺利定位。

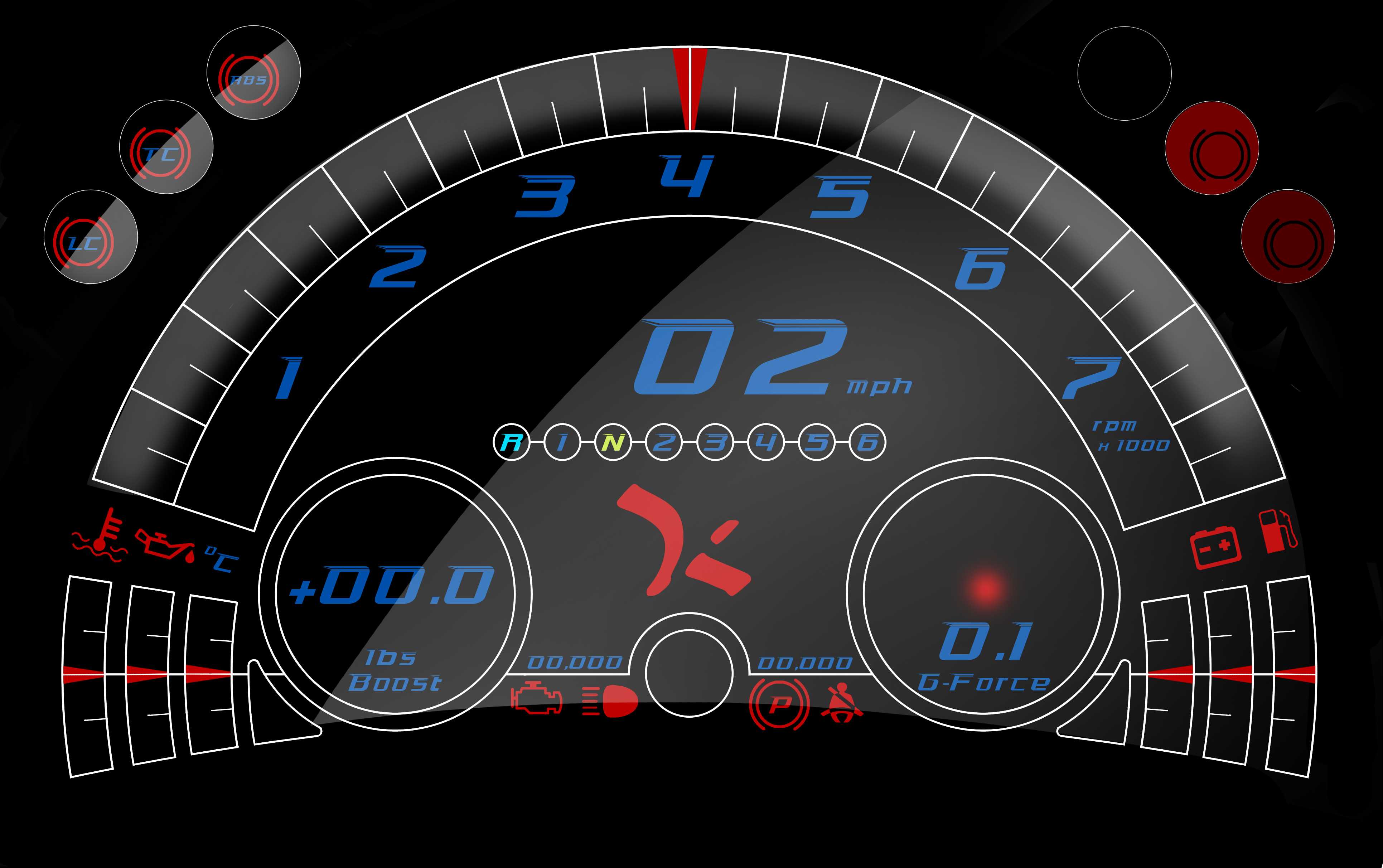

　　人机校核中，模型结合不同百分位人体模型观察手部 reach 区域：常用旋钮应落在驾驶员自然伸臂范围内，屏幕触控区下缘不宜过低，否则操作时手腕需要悬空；过低的储物槽会与安全带卡扣和中央扶手冲突。仪表灯光报警符号按照视线优先级集中布置在主仪表区域，高等级报警信号位于视野中心附近，低优先级提示信息可放在屏幕次级页面。夜间模式下，显示亮度、按键背光和饰条反光需要统一控制，避免亮斑映射到风挡上影响视线。

　　工艺角度，外观面的分模线尽量隐藏在饰条、出风口和屏幕边框附近，大面区域保持足够拔模斜度。圆角过渡不仅服务于造型，也能降低表皮成型时的褶皱风险。硬质饰板与软质包覆区域通过特征线分界，使材料切换具有明确视觉依据。装配顺序上，先将骨架、横梁和风道组成主模块，再装入仪表、主机、线束和装饰件，最后完成端盖与检查盖板安装；模型中对各模块预留工具操作空间，能够减少线上返修和拆卸损伤。整体方案把造型表达、驾驶视野、风道性能、碰撞缓冲和装配维护放在同一套三维结构中校核，适合作为汽车内饰概念开发、仪表板结构评审和数字样车干涉检查的参考。
