现代I-FLOW概念轿车轮毂造型

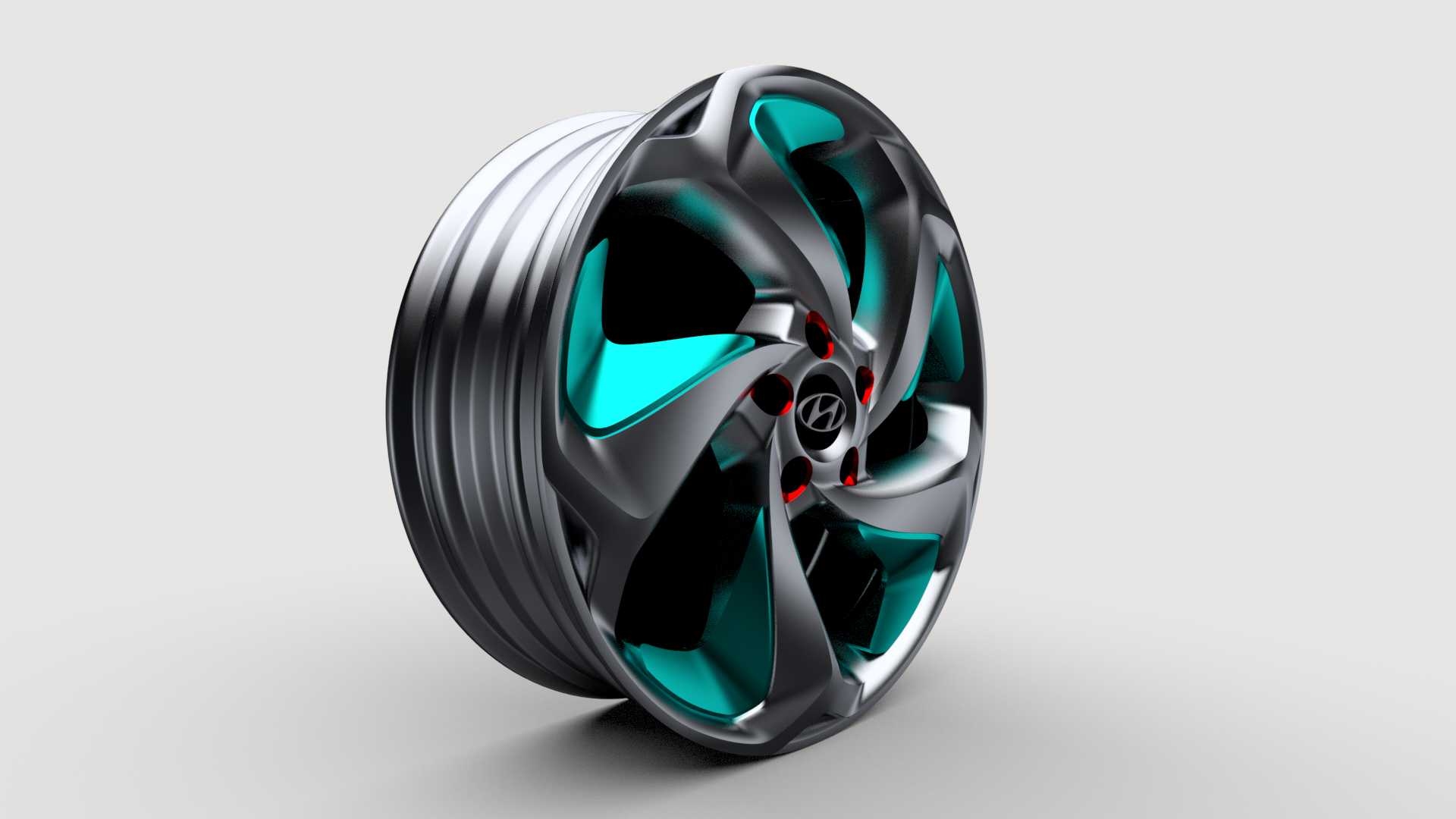

　　这款概念车轮面向乘用轿车的前瞻造型开发，核心用途是在概念车展示、数字样车评审和外饰方案冻结阶段，验证轮毂与整车姿态、轮拱间隙、制动系统可视区域之间的匹配关系。实际工程中，轮毂并不是孤立的外观件，它处在轮胎、转向节、制动卡钳、轮眉和车身侧曲面共同约束的边界内，因此建模时需要同时考虑旋转包络、装配避让和视觉重心。轮辋主体采用大直径、低扁平比轮胎的搭配思路，轮缘外侧保留连续的金属唇边，用于承接轮胎胎圈并形成完整的侧向支撑。轮辐采用多组扭转叶片式结构，从中心安装座向外缘呈放射状展开，曲面在周向上带有明显的扭转角，使车轮在静止状态下也能呈现旋转动势。亮青色内凹面布置在轮辐背部与空腔侧壁，并非单纯装饰色，

　　而是通过深色金属外表面与高饱和内反射面的对比，强化辐条之间的风道深度。站在结构设计角度，这种叶片形态可以引导观者视线从轮毂中心向轮辋外缘扩散，同时在视觉上遮挡部分制动腔，使轮心区域更集中。中心区域设置乘用车常见的五螺栓安装布局，螺栓孔周围保留凸台和环形安装面，用于与轮毂轴承法兰贴合；中心盖位置预留品牌标识安装面，周边小面积红色点缀对应螺栓或平衡细节，使视觉焦点集中在车桥轴线上。建模时需要把中心孔、螺栓分布圆、制动盘避让腔和轮辐背面脱模方向统一检查，避免造型面虽然流畅，却在实际装配时与卡钳或气门嘴发生干涉。轮辐与轮辋交接处采用宽厚的过渡圆角，一方面降低尖锐棱边在铸造或锻造模具中的应力集中，另一方面让高光在曲面转折处连续滑动，

　　适合光线跟踪渲染下表现金属漆和抛光面的层次。轮毂背部并非完全封闭，深腔结构为制动散热留出可视通道，概念方案中可据此引导气流从轮辐正面进入，经制动盘外缘后从轮辋侧腔散出；若进入量产可行性分析，还需在叶片背部增加减重窝、加强筋和加工基准面，以平衡转动惯量与弯曲疲劳强度。安装边界方面，轮辐内侧需要围绕转向节外轮廓建立旋转检查体，卡钳最高点、制动盘外圆、轮胎胎侧和轮眉内板均应纳入同一装配模型。低偏距视觉效果会让轮面更接近车身外侧，虽然姿态更饱满，但也会增加轴承弯矩并限制转向极限，因此在概念阶段就要同步校核 ET 值、轮辋宽度、法兰面位置和胎侧外露量。外形表达上，轮辋桶身保留多层平行环筋，既模拟真实轮辋的卷边与加工层次，

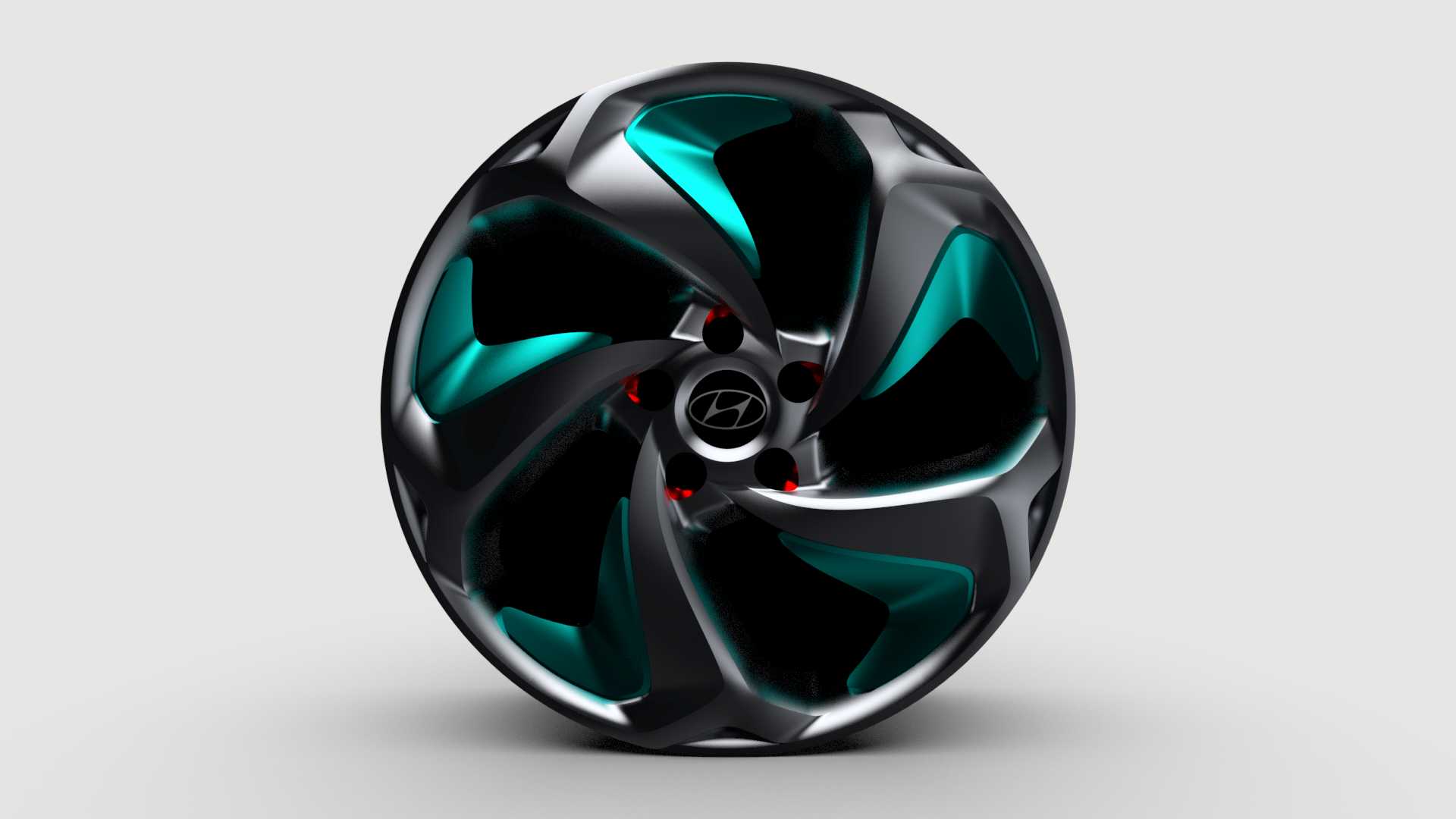

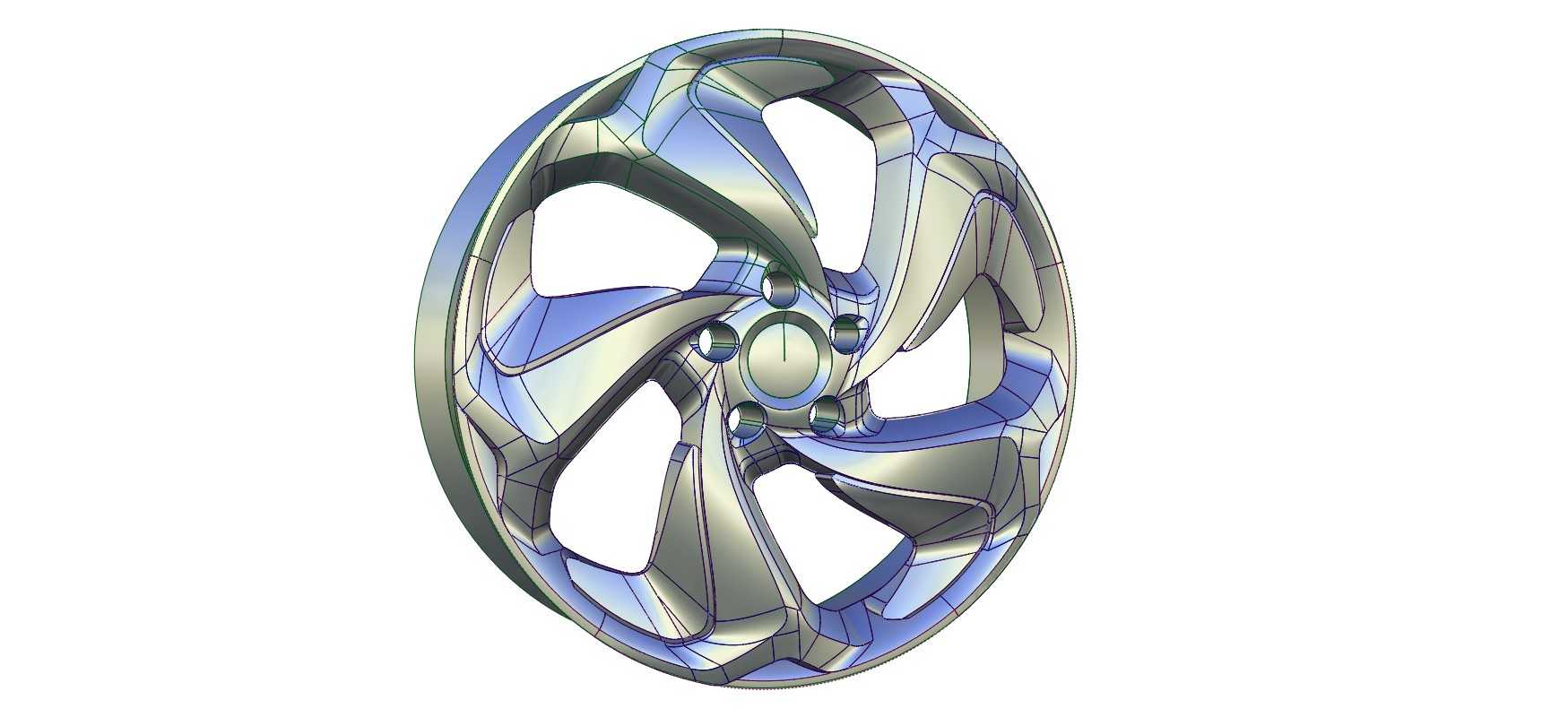

　　也在侧视角度提供水平方向的尺度参照。正面看，五组主辐条并非简单对称拉伸，而是以宽窄变化的黑色镂空区分割质量块，使大尺寸轮毂不显笨重；深色空腔压低了轮面中部亮度，青蓝色反射面则在辐条谷底形成连续光带，适合展车在灯光旋转台上呈现科技感。对于三维建模从业者，该类作品的重点不在单一零件的细节堆叠，而在于把 A 级曲面、轮胎包络、底盘硬点和展示渲染结合起来：先依据轮心、螺栓分布圆和轮辋槽底确定基础旋转体，再搭建轮辐骨架曲线，控制每片叶片的起模角、根部厚度和外缘搭接宽度；随后用连续性曲面处理高光走向，用布尔或修剪方式形成镂空窗口，并在背面补足制动腔、气门嘴孔和平衡块区域。评审时可将轮毂装入整车侧视图，检查轮拱内的填充比例、辐条旋转方向与车身腰线的呼应，以及制动卡钳透过窗口露出的位置。若用于风阻研讨，还可把叶片角度作为变量，比较封闭面比例对刹车散热和气动阻力的影响。整体方案强调概念视觉冲击力，同时保留车轮安装、旋转、承载和散热所需的工程边界，适合作为汽车外饰造型、轮毂结构方案和数字展示模型的参考。
