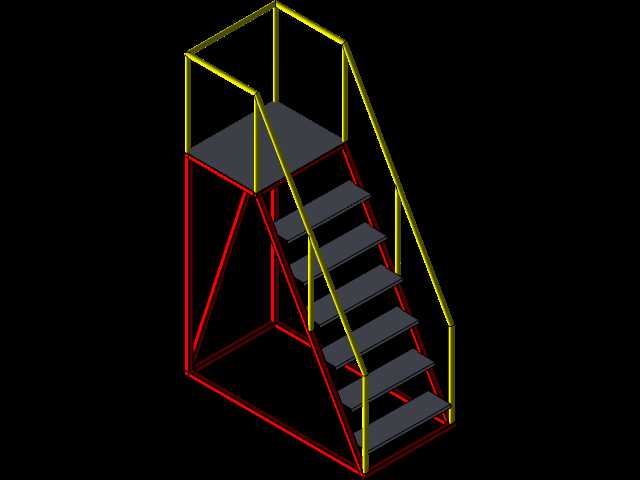

带顶部检修平台的工业斜梯钢结构

　　这套带顶部检修平台的斜向登高结构，主要用于车间设备旁、生产线跨线位置、仓储区高位维护点以及成套机械外侧的人员短时登高点。它不是单纯的楼梯造型，而是把踏步通道、顶部停留平台、三面防护栏杆和下部承托框架整合在一起，解决现场人员从地面到达固定高度后，需要停留观察、操作阀门、检修电气柜、维护传动部件或跨越低位障碍的实际问题。

　　从使用场景看，这类结构常布置在设备端部或两条工位之间。人员沿斜梯上行后，可在顶部平台获得稳定站立面，平台周边设置连续栏杆，避免登高后侧向失稳。斜梯一侧扶手随踏步坡度延伸，顶部平台栏杆形成围合，开口方向对应人员进入或靠近设备的位置。下部框架采用矩形轮廓支撑，立柱与斜向杆件共同承担竖向荷载和侧向推力，适合固定在混凝土地面、设备钢平台边缘或预制基座上。

　　结构设计上，踏步采用等间距布置，踏面保持水平，踢步高度沿斜向均匀变化控制在人员上下舒适范围内。斜梁承担踏步传来的荷载，并把力传递到底部框架和顶部平台支撑处。扶手立柱沿梯段和平台边缘分布，扶手高度按人员握持与防护需要设置，栏杆在转角处连续过渡，减少突兀断点。顶部平台板面为人员停留区域，下方由框架梁托住，平台边缘与梯段入口对齐，使上下动作路径顺畅。

　　外形边界方面，整体占地由底部斜梯投影和平台投影共同决定。梯段沿前进方向倾斜上升，底部需要预留足够的水平长度，不能只按垂直高度选型；顶部平台则需要在设备旁留出方形或矩形站立空间。安装时应重点核对平台最终标高、梯段倾角、底部支点位置、平台与设备之间的间隙，以及栏杆开口方向。若靠近旋转设备、输送带或高温管路，还应在平台外侧增加防护板或调整开口朝向，保证人员站立和转身时不与运动部件干涉。

　　建模时可把结构拆分为下部支撑框架、梯段斜梁、踏步板、平台板、扶手立柱、顶部栏杆和连接节点几个部分。框架杆件宜采用统一规格的方钢或矩形管，便于下料、焊接和后期维护；踏步板可选用花纹钢板、格栅板或防滑钢板，表面需考虑油污、粉尘和湿滑环境下的摩擦性能。扶手杆件以圆管或方管为主，转角处保持圆滑连接，既方便握持，也能降低碰撞伤害。

　　受力逻辑上，人员荷载首先作用于踏步和平台板面，再由踏步支撑传给斜梁，平台荷载传给周边梁格，最后通过立柱传到基础。斜向支撑杆件用于提高框架抗侧刚度，尤其在梯段起步和平台下方位置，能够减少人员登梯时的晃动。若现场需要频繁移动，可在底部增加脚轮和锁紧装置；若作为固定检修位，则优先采用底板膨胀螺栓或焊接预埋件方式固定。

　　细节处理上，梯段扶手与平台扶手应在交接处平顺连接，立柱间距不宜过大，避免栏杆受侧向推力后变形过大。踏步前缘可设置防滑折边，平台开口侧保留进入空间，其余侧边封闭防护。底部框架离地高度要兼顾地面找平、清扫和焊缝检查，杆件之间的连接节点应避免形成积水死角。对于户外或潮湿工况，表面可采用喷漆、镀锌或防腐处理；对于普通室内车间，焊接后打磨并涂覆安全色即可满足使用。

　　在三维布局中，该结构不仅要表达自身几何形状，更要验证人与设备之间的操作关系。平台高度应对应被检修部件的操作面，梯段不能遮挡通道，平台边缘与设备之间应保留安全距离，同时又不能过远导致人员探身操作。扶手顶部、平台立柱和斜梯外轮廓都属于安装边界，布置管线、桥架或气路时需要避开这些空间。通过完整建模，可以在加工前检查踏步数量、梯梁走向、栏杆围合范围和基础支点是否合理，从而减少现场返修。
