三十吨级坦克配套气体存储舱结构设计

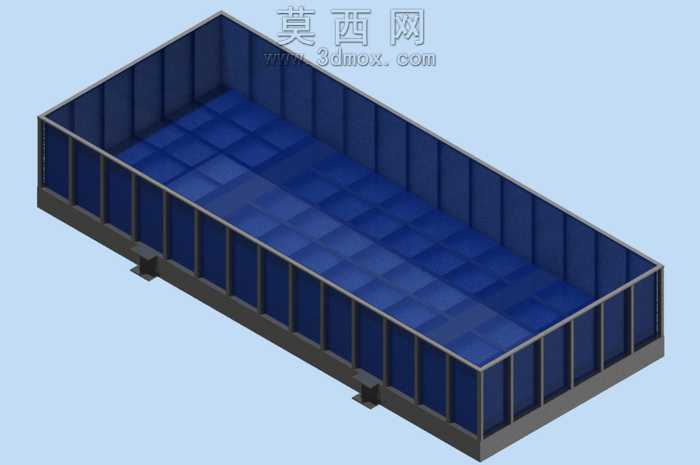

本作品为适配三十吨级坦克项目的气体存储承载舱三维设计，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循重型储运设备的结构强度规范，首先以基准坐标系定位舱体整体轮廓，确定长条形敞口舱室的长宽高比例，匹配坦克车载安装的空间尺寸要求。舱体主体框架采用型钢焊接式结构设计，底部设置多组带安装孔的支撑脚座，可直接与坦克车载安装基座通过螺栓紧固连接，保证行驶工况下的连接可靠性。舱壁采用框架加蒙皮的组合结构，竖向与横向的加强肋条均匀排布，形成网格状受力体系，可承受内部存储介质的侧向压力以及越野工况下的冲击载荷，避免舱体出现形变。舱内底板采用分块式模块化设计，每块底板设置防滑与定位结构，既方便内部介质的规整摆放，也可在局部底板出现磨损时单独更换，降低后期维护成本。渲染阶段为金属框架赋予哑光深灰钢材材质，还原型钢焊接后的真实金属质感，为舱壁蒙皮与内底板赋予深蓝色高强度工程防护材质，模拟专用储运舱的耐磨防腐涂层效果，通过轴测视角渲染完整呈现舱体的整体结构、支撑布局与内部空间形态。设计过程中重点考量了重型承载下的结构冗余量，对边角位置做了圆弧过渡处理避免应力集中，整体结构无冗余设计，在保证结构强度的前提下尽可能控制舱体自重，适配坦克的载重分配要求，同时敞口式的舱体设计方便气体存储单元的快速吊装与取用，满足实战场景下的快速操作需求，所有安装接口的尺寸均做了参数化关联，可根据不同型号坦克的安装需求快速调整尺寸，具备良好的设计通用性。
