车用夹芯板式变风量箱体结构设计

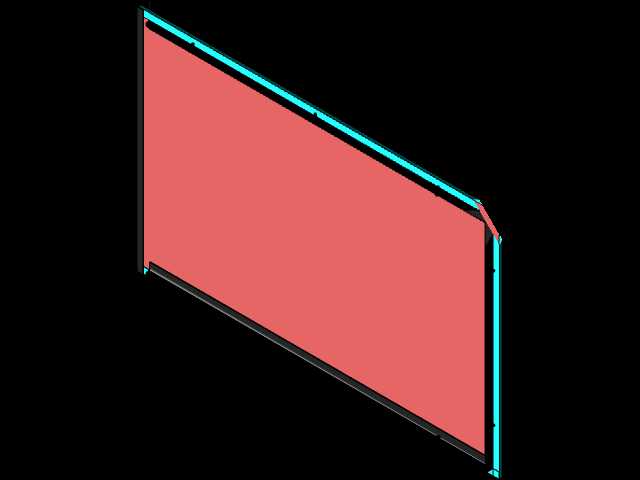

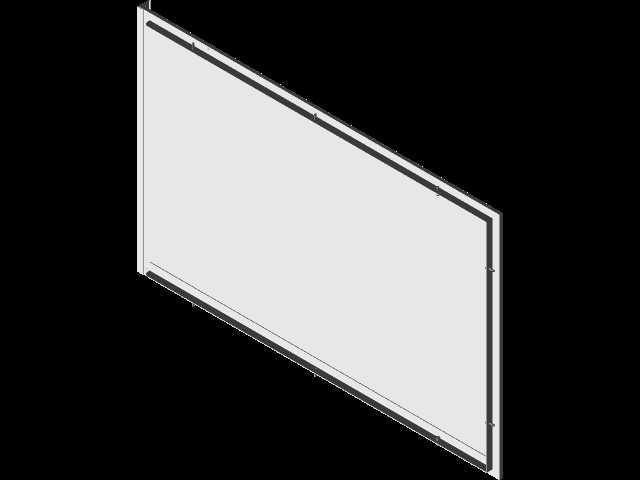

　　在车载通风系统的布局设计中，变风量箱作为风道系统的核心整流、分配构件，承担着将送风气流按照不同舱室的风量需求进行稳压、分流、调节的关键作用，不同于常规民用建筑内的变风量末端，车载场景下的这类箱体需要兼顾轻量化、结构刚度、安装适配性多方面的要求，毕竟车辆行驶过程中会持续产生振动、颠簸，同时车身内部的安装空间边界十分紧凑，留给风道构件的布置余量往往非常有限。这款变风量箱体采用35毫米厚的夹芯板作为主体制作材料，夹芯板的面层采用平整的硬质薄板作为结构承载层，芯层采用轻质填充材料，在保证整体结构刚度的前提下，尽可能降低构件自重，这对于车载设备来说是非常重要的设计考量——过重的风道构件不仅会增加整车整备质量，还会提升安装点位的承重要求，

　　给车身结构设计带来额外负担。从结构形态来看，这款箱体采用薄型长方体的整体构型，边缘做了规整的封边处理，所有拼接位置都采用平直的对接结构，配合夹芯板自身的厚度，能够在箱体内部形成平滑的气流通道，避免风道内部出现突兀的凸起、凹陷结构，减少气流在箱体内流动时的局部阻力损失，降低送风过程中的风噪，这对于提升驾乘空间的静谧性有着实际意义。在实际装车应用中，这类变风量箱通常布置在仪表台后方、车顶内饰层内或者车身侧围的空腔位置，因此设计时对箱体的外轮廓尺寸公差有着严格要求：箱体的整体厚度控制在适配安装空腔的范围内，长宽尺寸则根据对应风道的覆盖区域进行匹配，边缘的安装点位沿着箱体边框均匀分布，能够通过卡扣或者自攻螺钉直接固定在车身的安装支架上，不需要额外设计复杂的转接结构，减少装配环节的工作量。设计这类箱体结构时，首先要结合整车风道的气流组织计算结果，确定箱体的内部通流截面积，保证在最大送风量工况下，箱体内的气流流速处于合理区间，避免流速过高产生再生噪声；其次要考虑夹芯板材料的加工工艺特性，由于夹芯板是预制的复合板材，切割、拼接过程中要保证切口平整，封边结构能够完全覆盖芯层材料，避免使用过程中芯层的细碎颗粒脱落进入风道，堵塞下游的出风口或者空调滤芯。不同于金属薄板焊接制作的风道箱体，夹芯板材质的变风量箱自身具备一定的隔热性能，能够减少送风气流在输送过程中与周围环境的热交换，降低冷量或者热量的无谓损耗，在夏季制冷、冬季制热工况下都能提升空调系统的实际效率。

　　箱体的进出风口位置采用平直的法兰边结构，能够与上下游的柔性风道或者硬质风管实现可靠连接，连接位置不需要做特殊的变径处理，只要匹配对应管径的风管接口就可以完成装配，这种标准化的接口设计能够提升零部件的通用化程度，减少同平台车型的零部件种类。在结构强度校核环节，需要重点考虑箱体在车辆振动工况下的结构可靠性，夹芯板自身的抗弯强度能够满足车载场景下的承重要求，边框位置的拼接处采用强化连接处理，避免长期振动下出现接缝开裂、漏风的问题；同时箱体的外表面平整，没有突出的结构件，在安装时能够和周围的内饰件、车身钣金保持合理的安全间隙，不会因为车辆行驶过程中的形变产生干涉、摩擦。从三维建模的角度来看，这类箱体的建模过程不需要过于复杂的曲面特征，

　　重点在于精准还原板材的厚度、拼接位置的搭接关系、安装点位的坐标尺寸，确保模型导入装配环境后能够和周边的车身结构、风道构件完成精准的干涉检查；同时建模时要预留出风量调节机构的安装空间，虽然这款模型呈现的是箱体的主体结构，但实际应用中箱体内会集成风阀、风量传感器等调节构件，因此箱体内部的净空尺寸必须满足这些内置构件的安装要求，不能出现内部空间不足导致构件无法装配的问题。对于车载通风系统的设计人员来说，这类夹芯板结构的变风量箱是兼顾性能、成本、重量的优选方案，相比传统的金属风道，它的加工工序更少，不需要做复杂的折弯、焊接、表面处理工序，板材切割完成后通过专用的连接件就可以完成箱体组装，生产效率更高，同时自重更轻，隔热性能更好，非常适合在乘用车辆、商用客车的空调通风系统中推广应用。在实际安装过程中，还要考虑箱体的密封性能，所有拼接缝隙、接口位置都要配合密封胶条或者密封胶做密封处理，避免出现漏风问题，导致实际送风量达不到设计值，影响舱室内的空调效果；由于夹芯板的表面平整光滑，密封件的贴合度更好，相比表面存在焊接不平、焊点凸起的金属箱体，更容易实现可靠的密封效果，降低装配过程中的密封处理难度。
