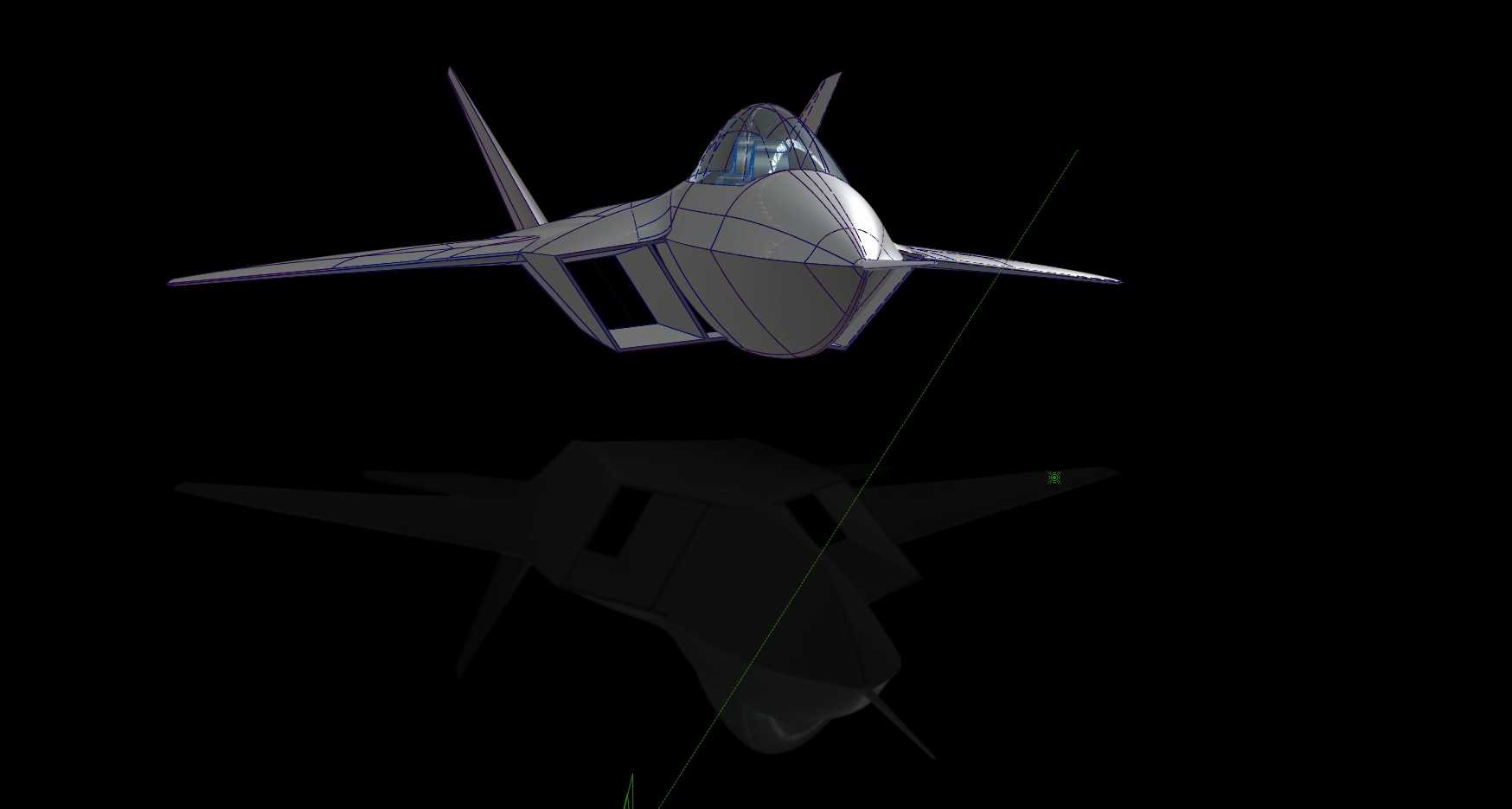

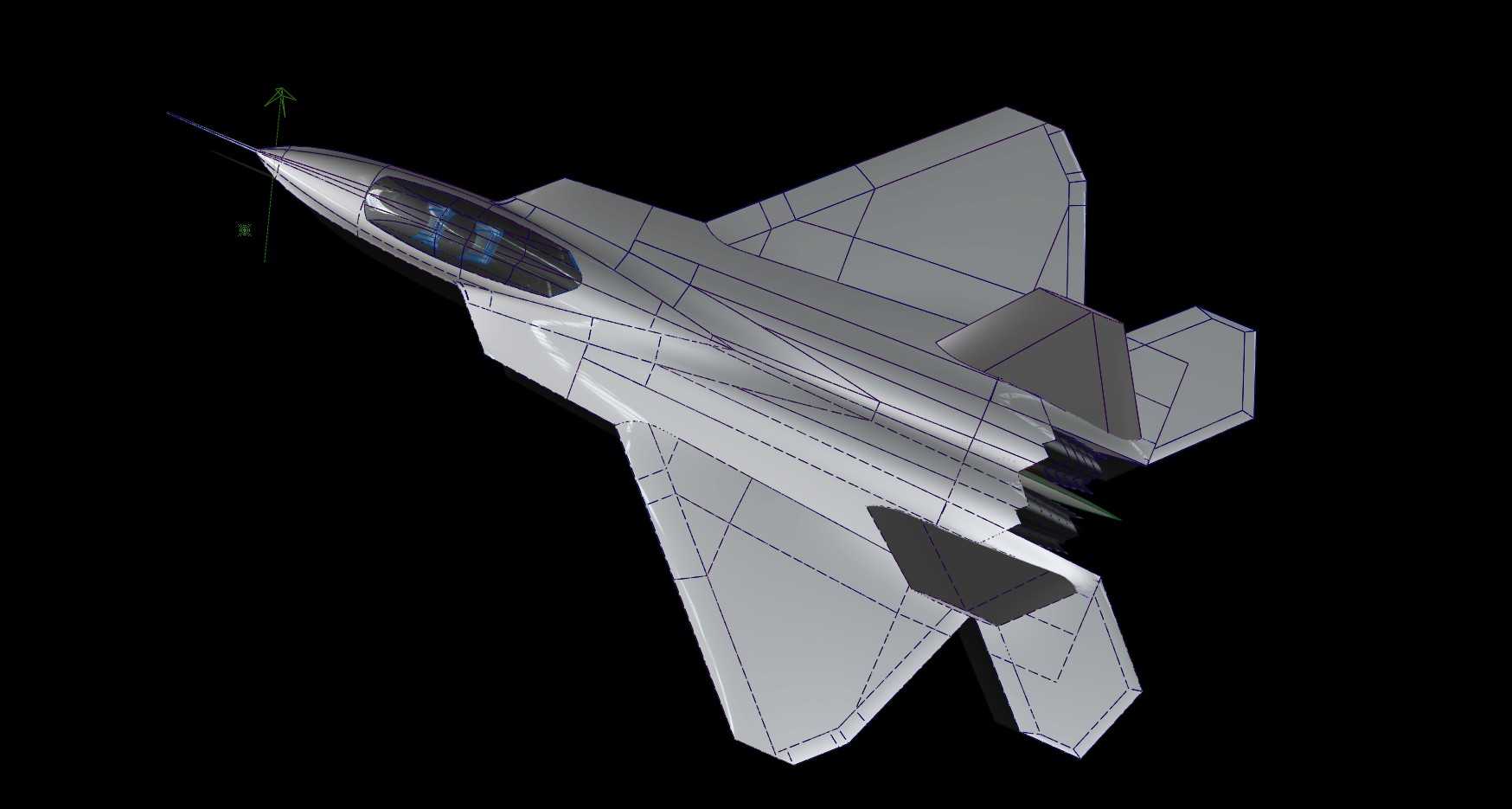

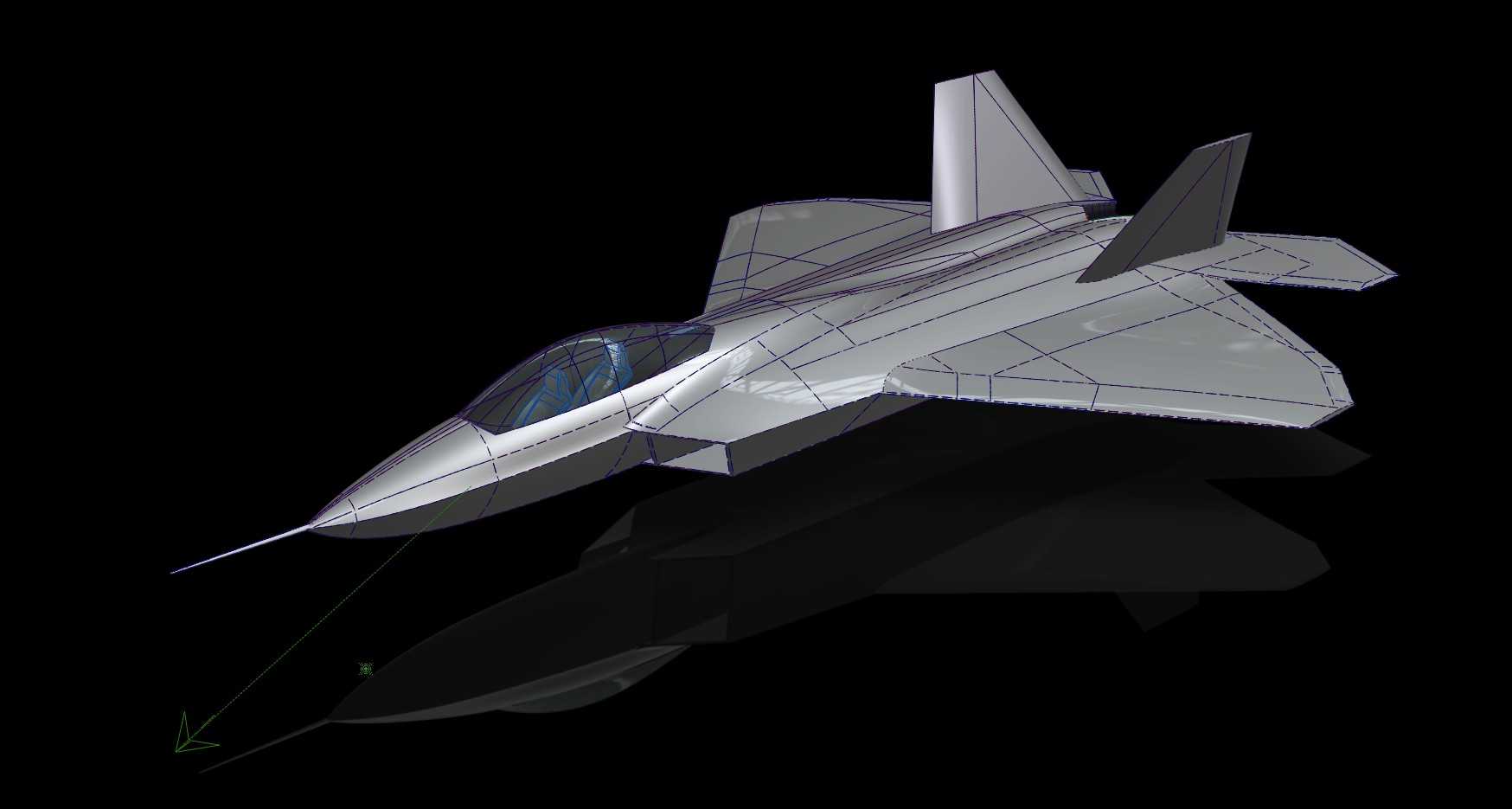

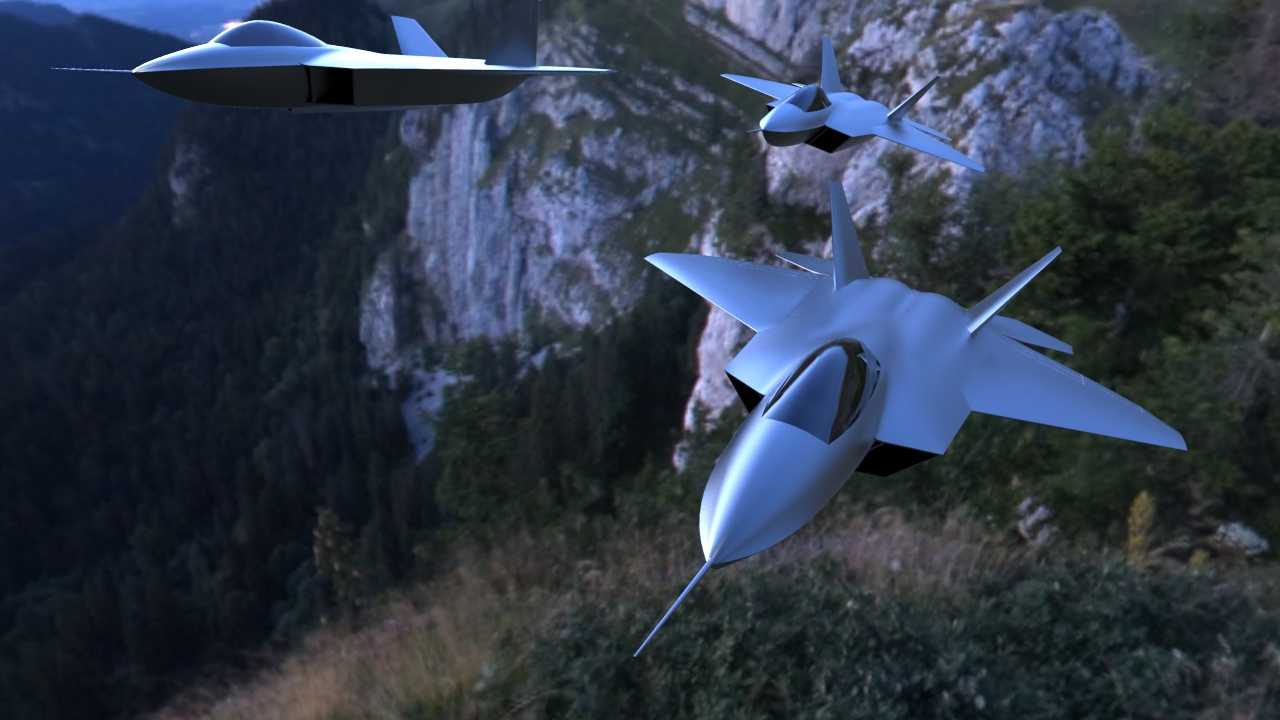

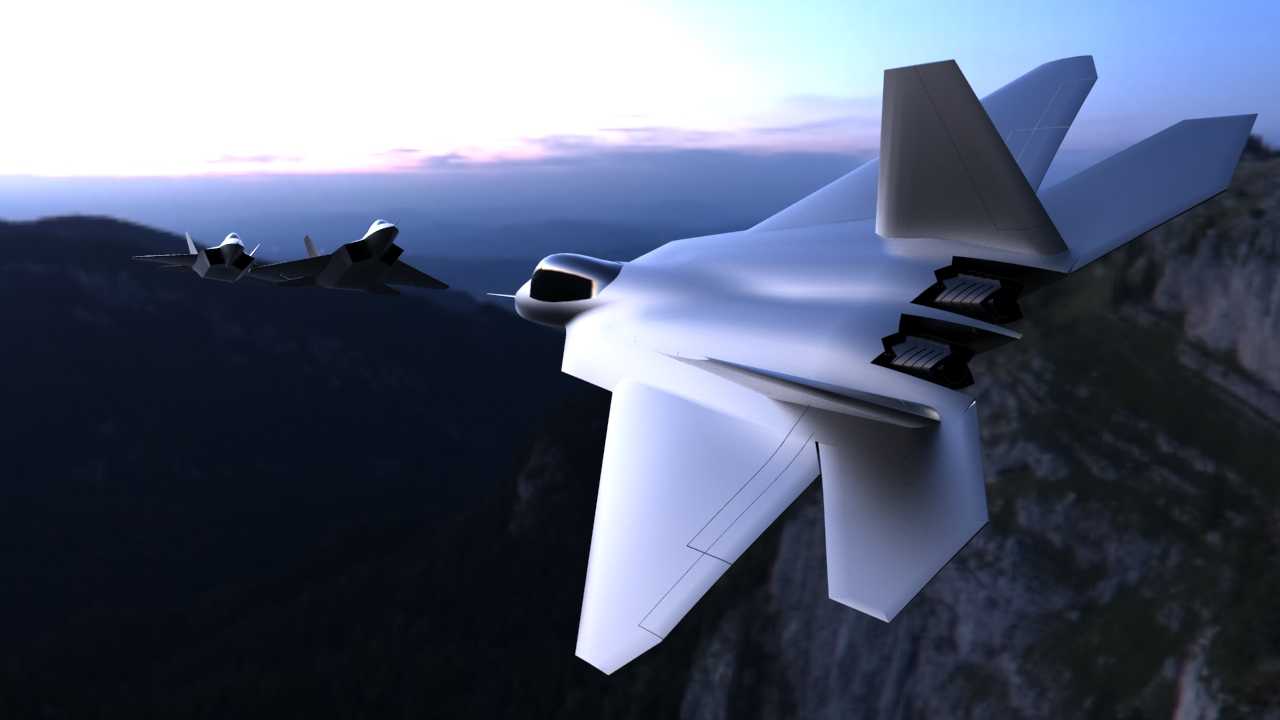

隐身战斗机曲面线框三维造型设计

　　该隐身战机三维造型在设计阶段优先围绕气动布局与隐身性能的平衡展开，整机采用翼身融合体构型，将机身与机翼平滑过渡为连续曲面，从根源上降低雷达反射截面积的同时，优化跨音速飞行阶段的气流附着特性，避免翼身交接处出现气流分离导致的升阻比损失。机头部分采用棱形截面修形设计，尖削的机头锥沿纵轴方向逐步向后扩展，既为机载雷达预留充足的安装空间，也能将正面入射的雷达波散射到非威胁方向，同时兼顾超音速飞行时的激波阻力控制，让机头激波始终保持在附体状态，降低波阻对飞行速度的影响。座舱盖采用整体式水泡形设计，与机身蒙皮的接缝处做了锯齿化修形处理，曲面曲率沿座舱盖框架连续过渡，既保证飞行员拥有全向良好视野，也避免接缝处形成强雷达反射源，

　　同时在结构设计上预留了座舱盖爆破索的安装槽位，匹配弹射救生系统的安装边界。进气道采用两侧DSI无附面层隔道设计，鼓包曲面与机身、进气道唇口做一体化融合，省去了传统附面层隔道的复杂结构，既减轻了整机结构重量，也消除了隔道形成的强雷达反射腔，进气道内部管道采用S型弯曲设计，完全遮挡发动机前端叶片，避免叶片转动形成的强雷达回波，管道内壁的曲面曲率经过多轮迭代优化，保证在大迎角飞行状态下仍能为发动机提供均匀稳定的进气气流，避免出现进气畸变导致发动机喘振。主机翼采用梯形后掠翼设计，翼型为超临界翼型改型，机翼前缘后掠角经过气动仿真匹配整机的巡航速度区间，机翼后缘设置襟翼与副翼的安装位，舵面与主翼的接缝处同样做了锯齿化处理，

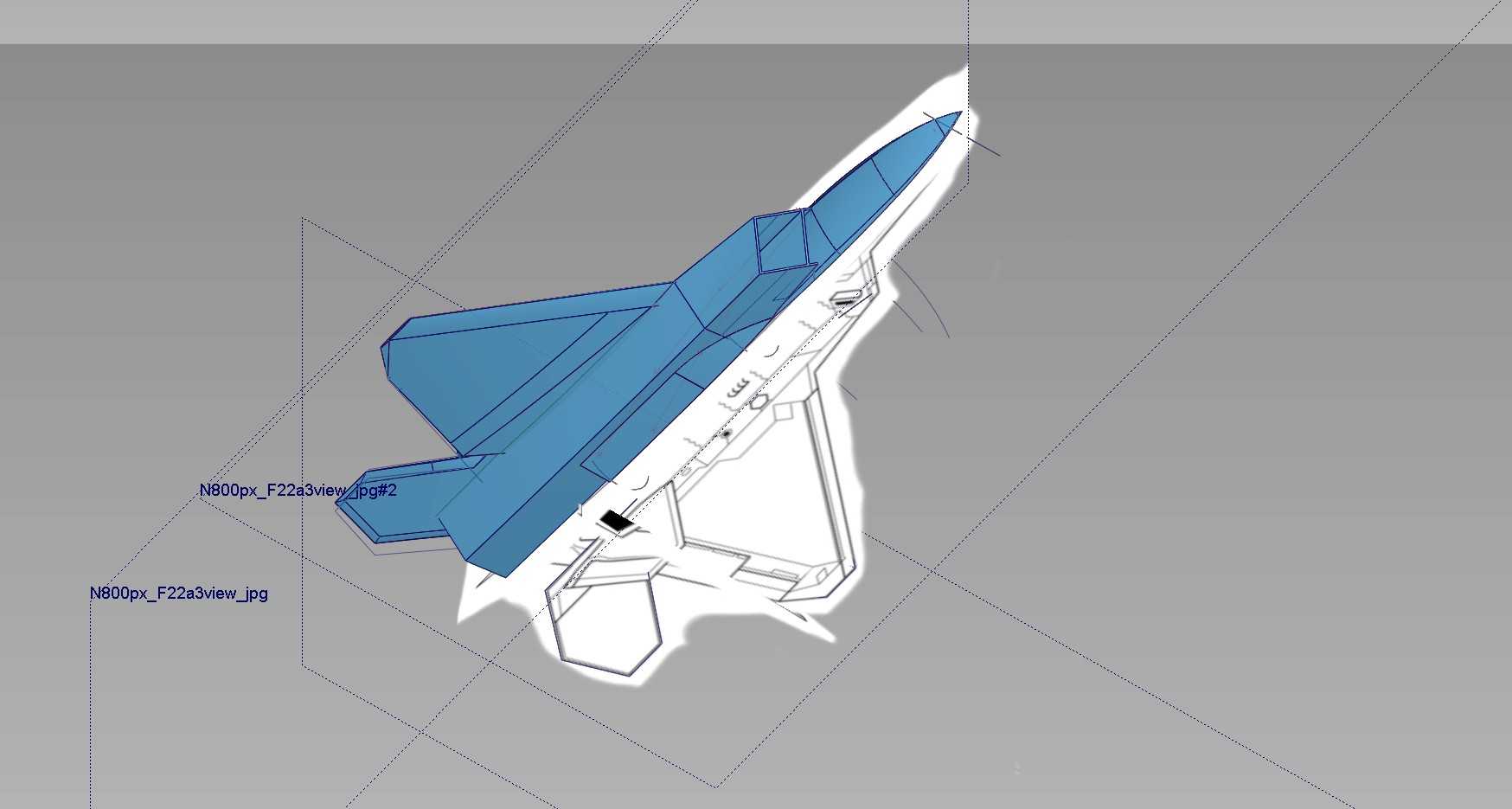

　　舵面的偏转角度范围预留了充足的结构间隙，避免大偏角状态下舵面与主翼蒙皮发生干涉。垂尾采用外倾式双垂尾设计，垂尾外倾角度经过隐身性能计算确定，既可以将侧向入射的雷达波散射到非威胁方向，也能在大迎角飞行状态下避开机翼的气流遮蔽区，保证足够的航向稳定性与操纵效率，垂尾后缘设置方向舵安装位，方向舵的偏转行程匹配整机的航向操纵需求。平尾采用全动式平尾设计，与主机翼处于同一平面高度，平尾的转轴位置经过重心与气动焦点的匹配计算，保证在全飞行包线内都能提供足够的俯仰操纵力矩，同时平尾前缘与机翼后缘的平行度严格遵循隐身设计的平行原则，将雷达反射波集中到几个固定的窄波束方向内。整机的线框建模阶段严格遵循曲面连续性要求，

　　所有相邻曲面之间均达到G2连续标准，保证曲面光滑无突兀折角，既满足气动仿真对曲面精度的要求，也为后续的渲染、结构细化、仿真分析提供可靠的几何基础。在安装边界设计上，整机内部预留了起落架舱、弹舱、航电设备舱、燃油舱、发动机舱的空间位置，各舱段的边界划分严格遵循重心配平要求，将大重量部件尽量布置在靠近整机重心的位置，降低飞行过程中的配平阻力，起落架舱与弹舱的舱门边缘均采用锯齿化设计，舱门关闭时与机身蒙皮完全齐平，避免出现台阶导致的雷达反射与气流干扰。整机的外形尺寸匹配中型隐身战机的参数区间，翼展、机长、机高的比例经过多轮气动仿真迭代，在保证内部装载空间充足的前提下，尽量控制整机的迎风面积，降低飞行阻力，同时保证地面滑行、停机状态下的尺寸符合军用机场的机库、滑行道、停机位的尺寸边界要求，避免出现地面调度适配性问题。该造型可直接用于气动性能初步仿真、隐身性能测算、整机结构布局方案验证、航空教学演示、渲染可视化等场景，为后续的详细结构设计、系统布置提供基础的三维数模支撑，建模过程中对所有曲面的曲率变化做了严格控制，避免出现曲面扭曲、曲率突变等问题，保证数模在导入各类仿真软件、CAM软件时不会出现几何错误，减少后续模型修复的工作量。
