精密可调式平行夹持工装夹具结构

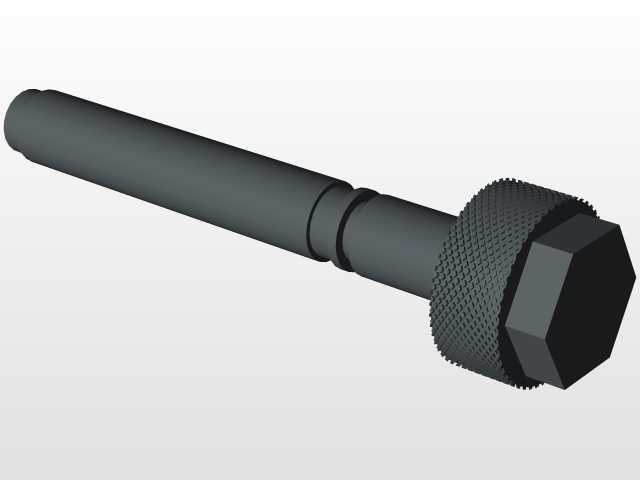

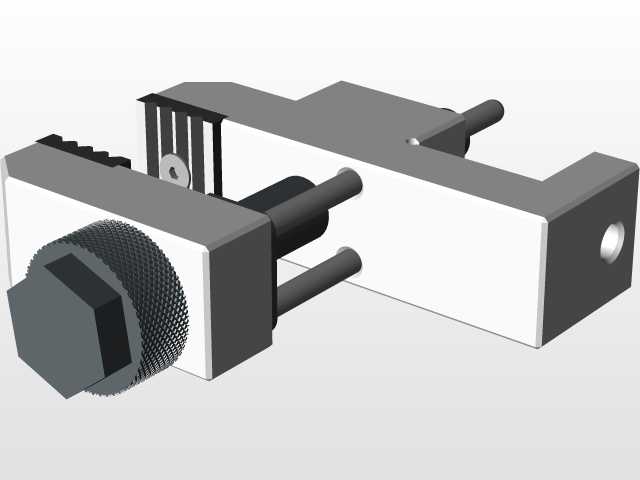

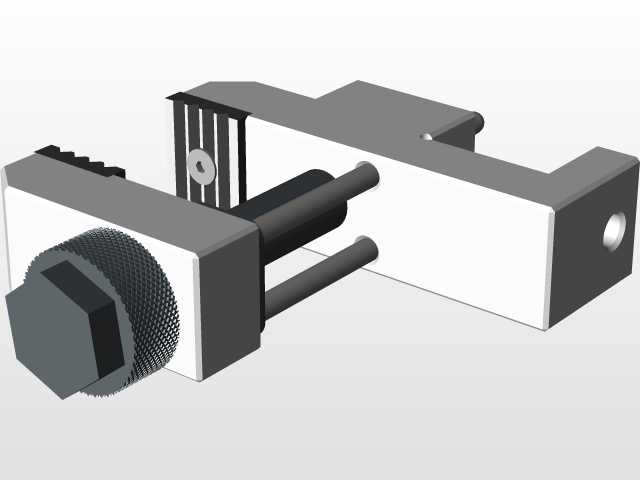

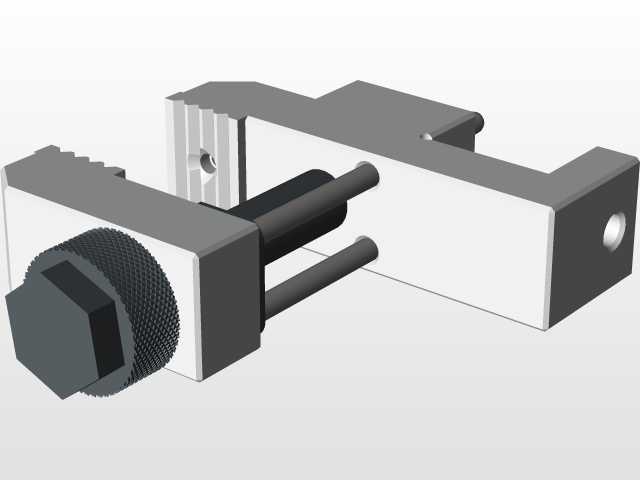

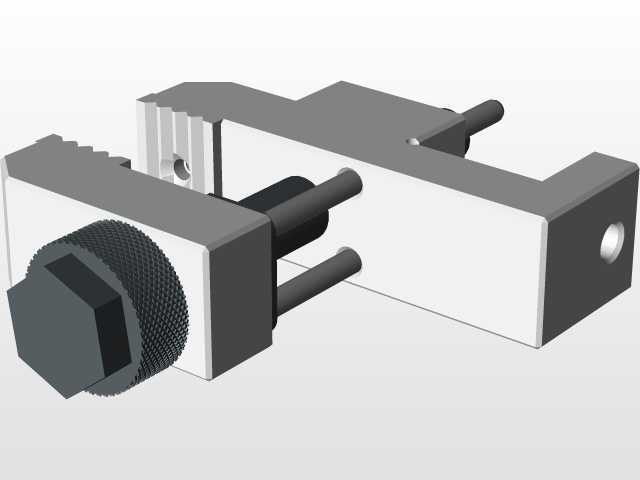

　　这款手动可调夹持工装，在小批量零件加工、实验室试样装夹、电子元器件引脚修整、小型线束端子压接定位等场景中有着极高的使用频次，很多一线装配、质检工位都会配备同类型结构的夹具，用来替代人手完成需要稳定夹持力的精细操作，避免手持工件带来的定位偏移、施力不均问题。从结构设计逻辑来看，这款夹具采用了对称式双导杆导向结构，两根平行的光杆导柱贯穿活动夹臂与固定基座，从根源上避免了单导杆结构容易出现的夹臂偏转、夹持面错位问题，活动夹臂的位移全程保持直线度，夹持面的平行度公差可以控制在0.02mm以内，足够满足绝大多数小型零件的装夹精度要求。驱动部分采用了滚花调节螺母配合螺杆的结构，螺母外圈做了全周滚花处理，滚花纹理的深度和间距经过适配，

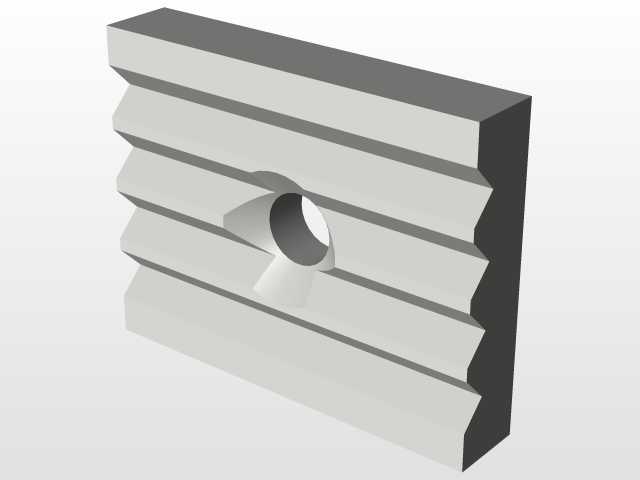

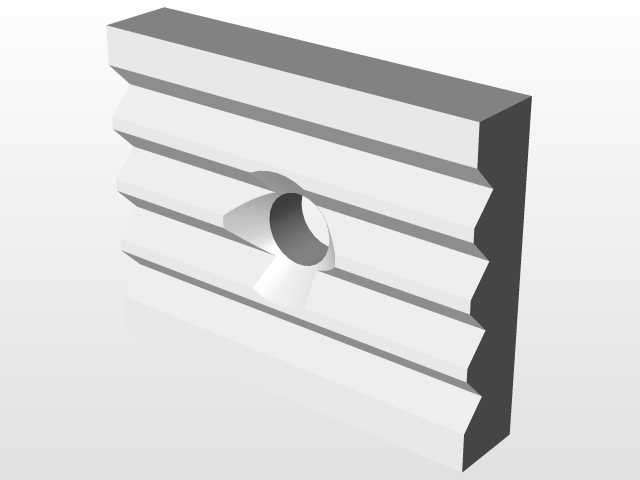

　　徒手旋转时不会出现打滑，即使手上沾有少量切削液或者装配油脂，也能顺畅施加调节扭矩，螺杆的螺距选用了0.8mm的细牙规格，调节时的进给量更精细，不会出现粗牙螺杆调节时夹持力突增、夹伤工件表面的问题，同时细牙螺纹的自锁性能更好，夹持到位后不会因为加工过程中的微小振动出现松脱，夹持力可以保持稳定。固定夹臂和活动夹臂的夹持端面都做了等间距的锯齿形防滑齿，齿尖做了小圆弧钝化处理，既可以增加夹持时的摩擦力，避免工件受轴向力时滑脱，又不会因为齿尖过于锋利在软质工件表面留下过深的压痕，针对铜、铝、塑料等软质材质工件，也可以在夹持面粘贴铜皮或者橡胶垫片进一步保护工件表面。夹臂的开口行程设计覆盖了常见小型工件的尺寸范围，

　　从厚度不足1mm的薄片零件到几十毫米厚度的块状零件都可以稳定装夹，整体结构的外形尺寸紧凑，不需要占用太大的工作台空间，基座部分可以根据使用场景选择螺栓固定在工作台面，也可以搭配磁力座吸附在金属台面上快速转场使用。在设计建模过程中，所有配合面都做了公差适配，导杆与安装孔之间采用间隙配合，保证活动夹臂滑动顺畅无卡滞，螺杆与活动夹臂的连接位置做了轴向限位结构，旋转螺母时螺杆只做直线进给不会跟随转动，避免螺杆端面摩擦工件表面造成划伤。整体结构没有采用复杂的异形零件，所有组成部件都可以通过常规的车、铣、磨工序加工完成，加工成本低，后期维护也十分方便，导杆、螺杆这些易磨损件出现间隙过大的问题时，可以快速更换备件恢复精度，不需要整体报废替换。

　　这类手动夹持工装虽然结构不算复杂，但在细节设计上的考量直接决定了实际使用的手感和寿命，比如滚花螺母的厚度设计要兼顾手指接触面积和整体重量，过薄的螺母旋转时压强大，长时间操作会硌手，过厚则会增加不必要的重量和材料成本；导杆的直径选择也要匹配整体结构尺寸，直径过小刚性不足，夹持时容易出现夹臂翘曲，直径过大则会让整体结构过于笨重，调节时阻力变大。从实际使用反馈来看，这种双导杆细牙调节的夹持结构，相比传统的单导杆夹具，夹持稳定性提升非常明显，在对小型零件进行钻孔、打磨、引脚焊接等操作时，不会出现工件晃动导致的加工偏差，很多做精密装配的工位都会优先选用这类结构的夹具作为基础装夹工具。建模过程中对所有棱角都做了倒角处理，没有尖锐的边角，避免操作过程中划伤手部，夹臂外侧的结构做了减重槽设计，在不降低结构刚性的前提下减少了整体重量，挪动使用时更加轻便。
