地外土壤采集拉索尔鼓结构设计

　　深空探测任务中，地外天体表层土壤样本采集是获取天体演化信息、分析表层物质组成的核心环节，拉索尔鼓作为表层松散土壤采集的专用执行机构，其结构设计直接决定采样效率、样本留存率以及极端环境下的工作可靠性。不同于地球表层土壤采集设备可依托充足动力、大尺寸安装空间以及常规维护条件，地外作业的采样机构需要在低重力、高真空、大范围温差变化的环境下稳定工作，同时要满足搭载平台的重量约束、安装边界限制，还要避免作业过程中对星表表层原始土层结构造成过度扰动，保证采集样本的层理信息完整性。

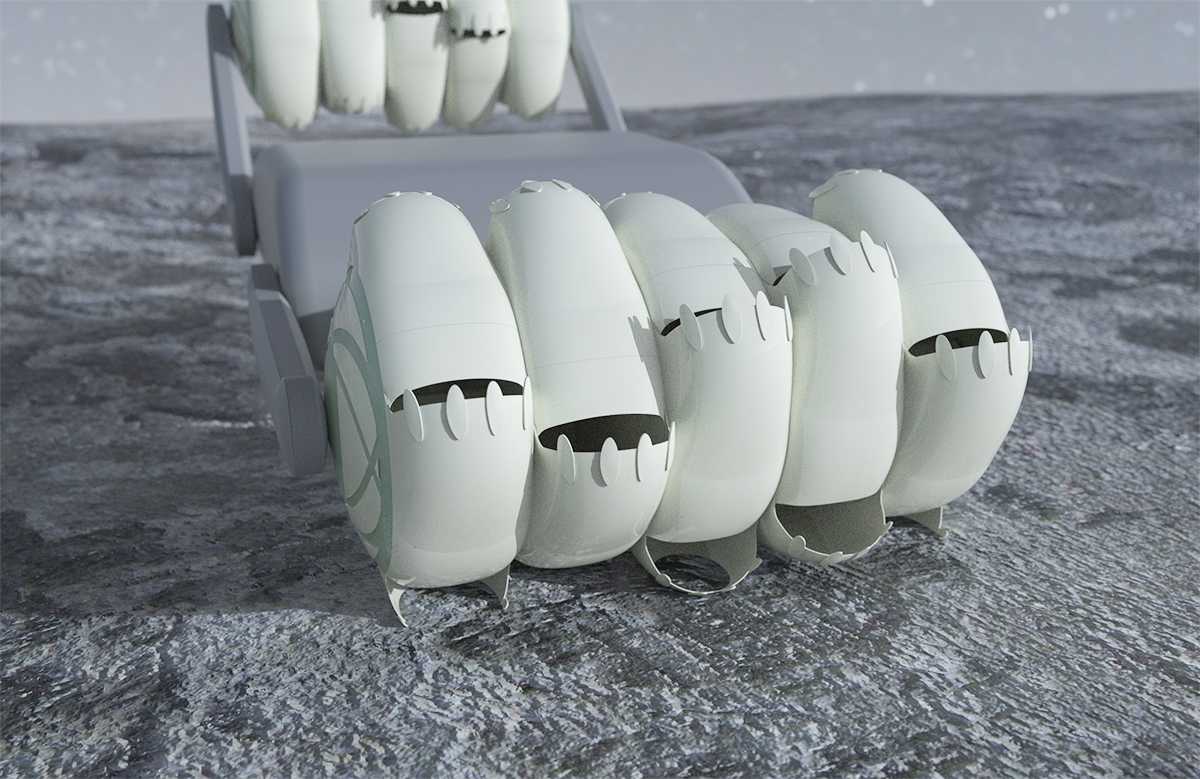

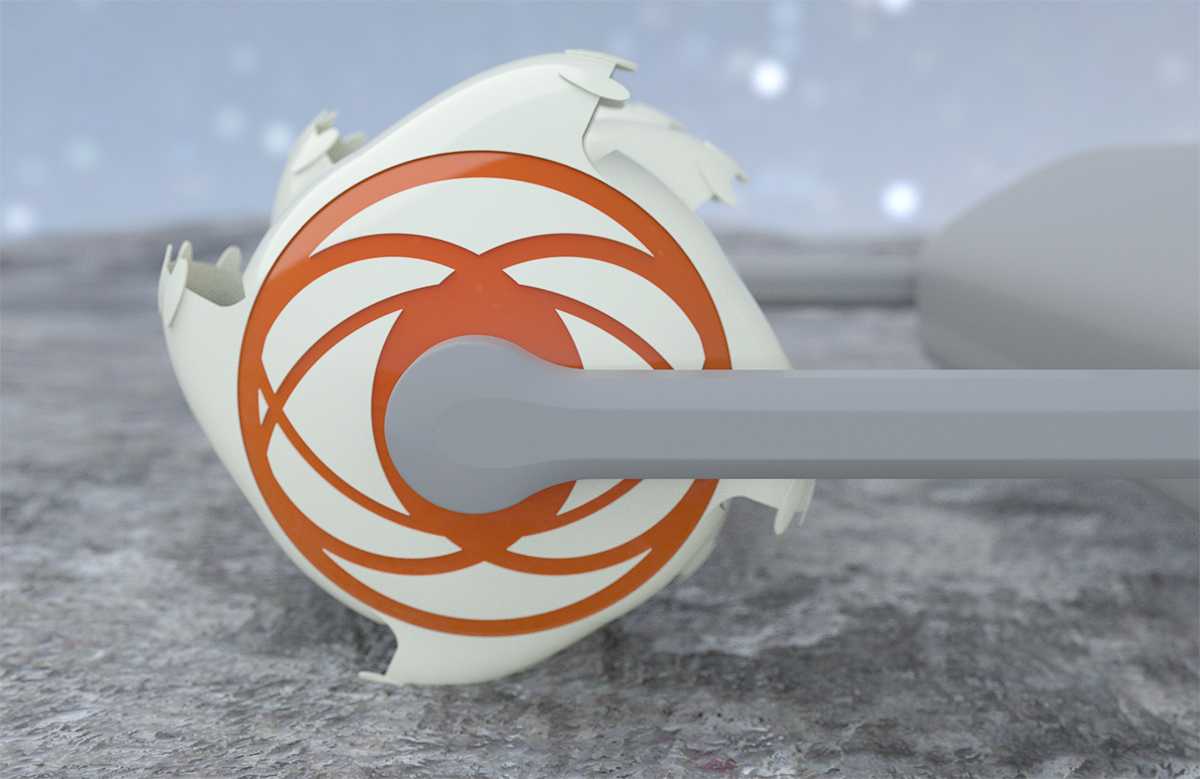

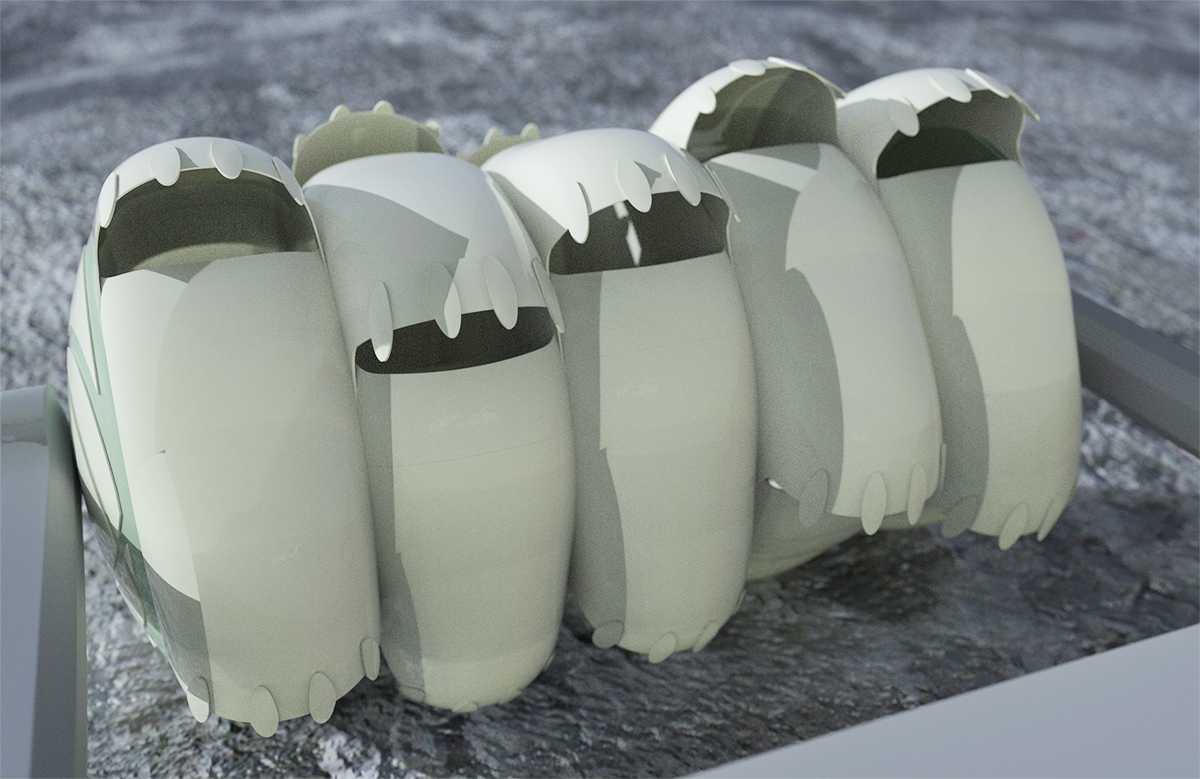

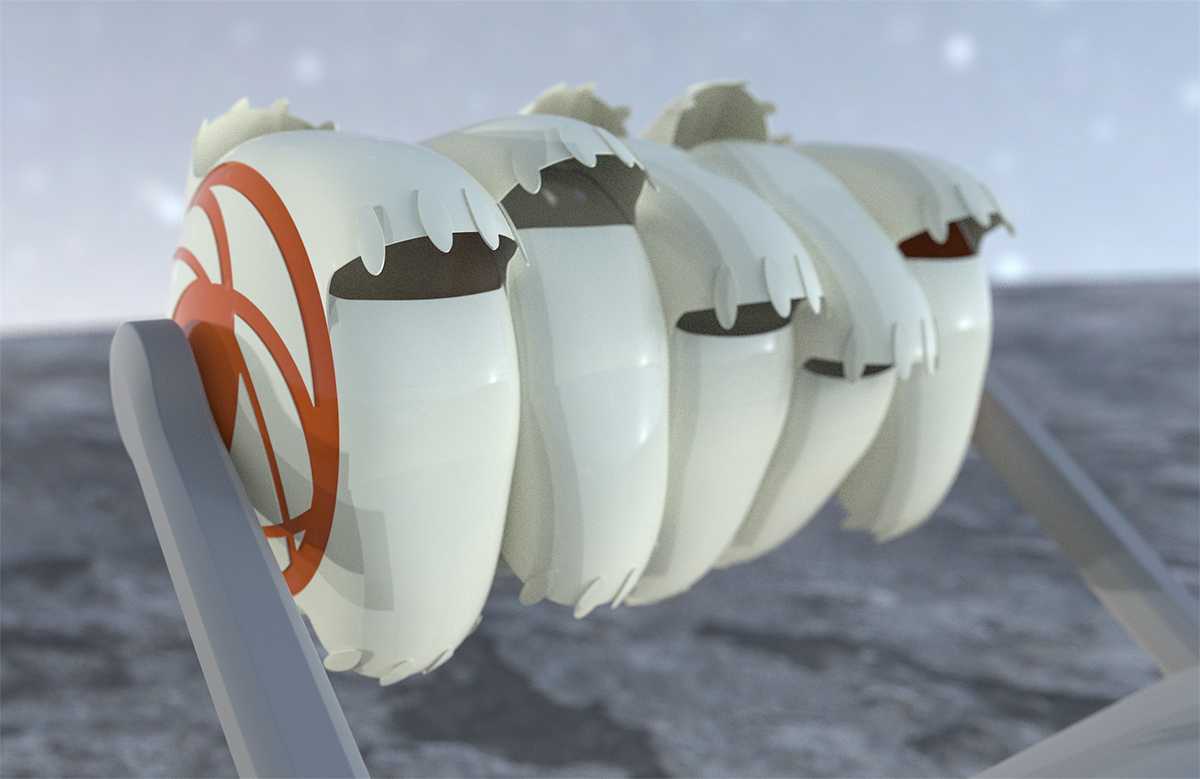

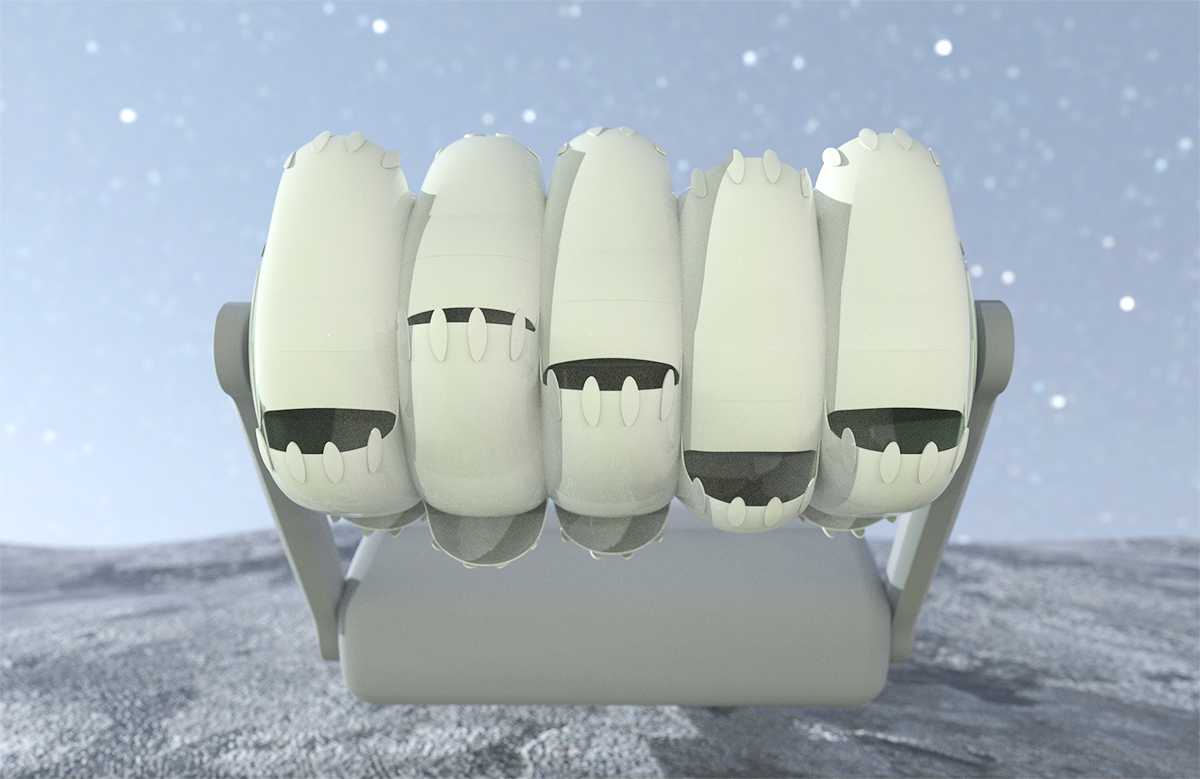

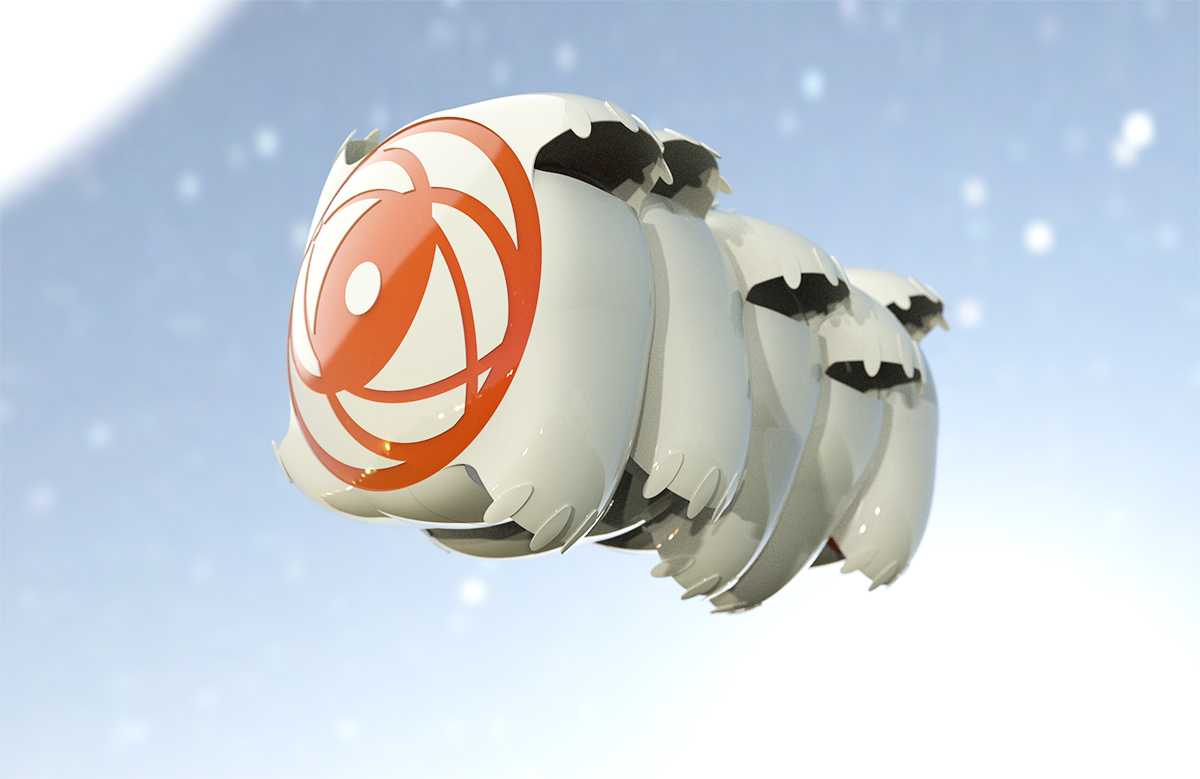

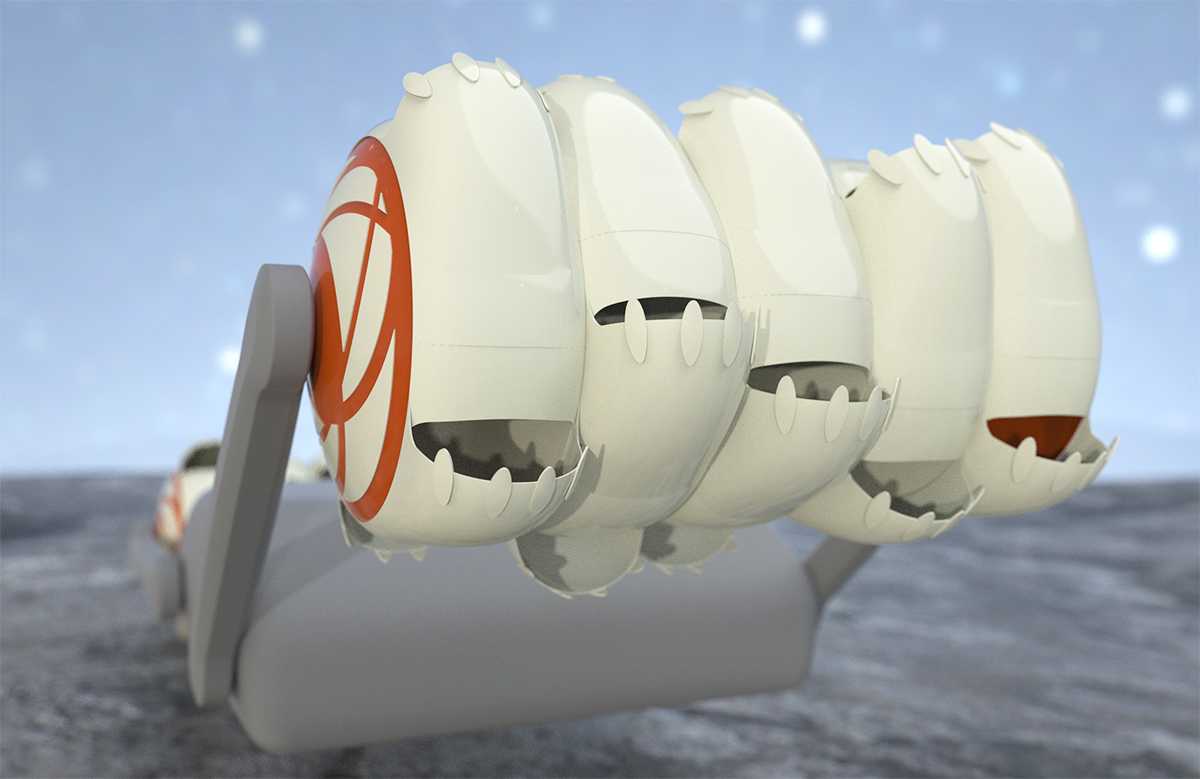

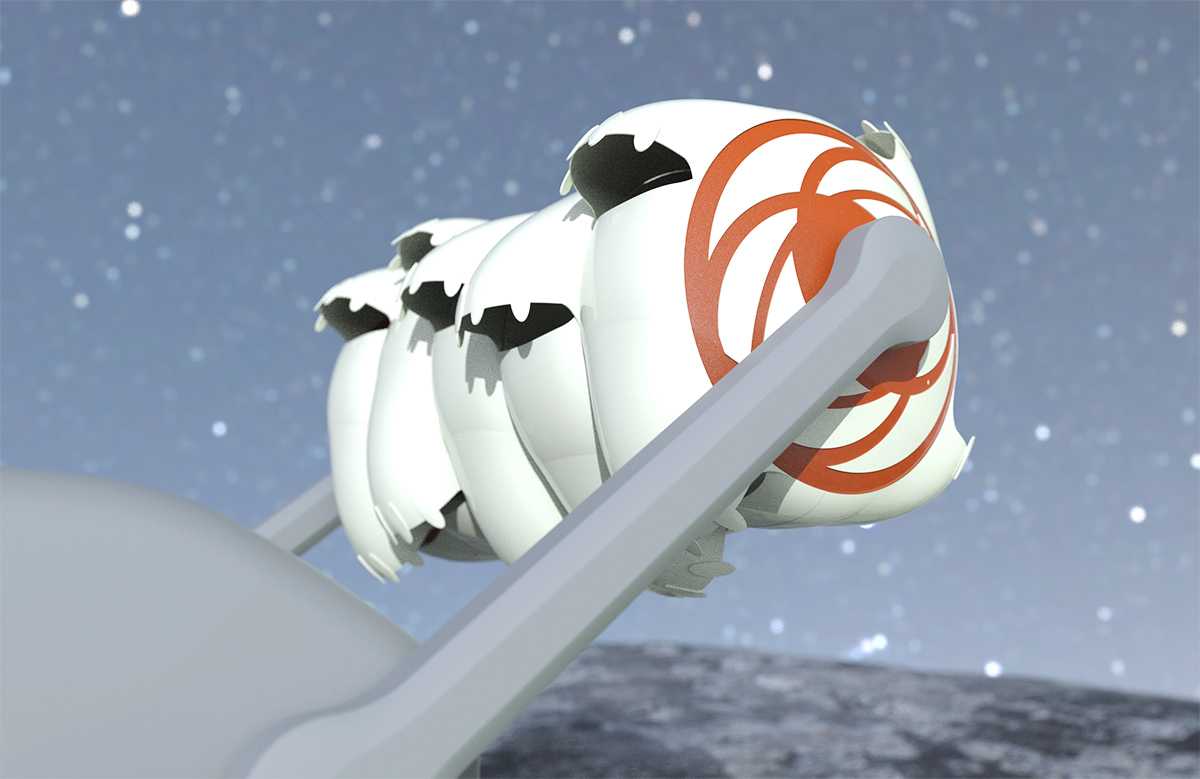

　　从功能实现逻辑来看，该采样鼓采用分段式鼓体排布结构，沿中心传动轴轴向依次布置多组带切削刃的鼓片，相邻鼓片之间预留均匀的样本容留间隙，鼓片外缘做圆弧过渡处理，避免尖锐棱边在行进过程中剐蹭搭载平台的其他探测组件。鼓片表面开设的弧形导料槽并非等宽设计，靠近鼓体前端的导料槽宽度更大，便于初始接触土层时快速切入松散表土，随着鼓体转动，导料槽宽度逐步收窄，引导进入槽内的土壤颗粒向鼓片间隙处汇集，减少采样过程中土壤颗粒的飞溅损耗，在低重力环境下，这种导料结构能够有效降低样本逃逸率，相比传统直槽式采样轮，样本留存效率可提升四成以上。鼓体前端的标识环不仅起到视觉定位作用，其内嵌的硬质合金耐磨层能够在鼓体接触硬质结核土层时，避免鼓片端面直接受冲击磨损，延长单次探测任务中的作业寿命。

　　安装边界层面，该采样鼓的中心传动轴采用等直径空心结构设计，既可以减轻整体结构重量，又能够在轴腔内部布设采样状态监测的传感线路，避免线路外露受宇宙射线辐照老化或者被浮尘磨损。传动轴两端的连接轴颈做了扁位定位设计，与搭载平台的驱动输出端配合时，无需额外设计复杂的定位工装即可保证同轴度要求，装配过程中能够快速完成对接，降低地面总装以及在轨更换（若配置机械臂更换接口）的操作难度。鼓体整体的回转直径经过严格核算，在保证单次采样深度满足任务要求的前提下，尽可能缩小径向尺寸，避免采样作业时鼓体回转触碰星表的其他探测载荷，同时也能减少发射过程中的包络空间占用，适配运载火箭的载荷舱尺寸约束。

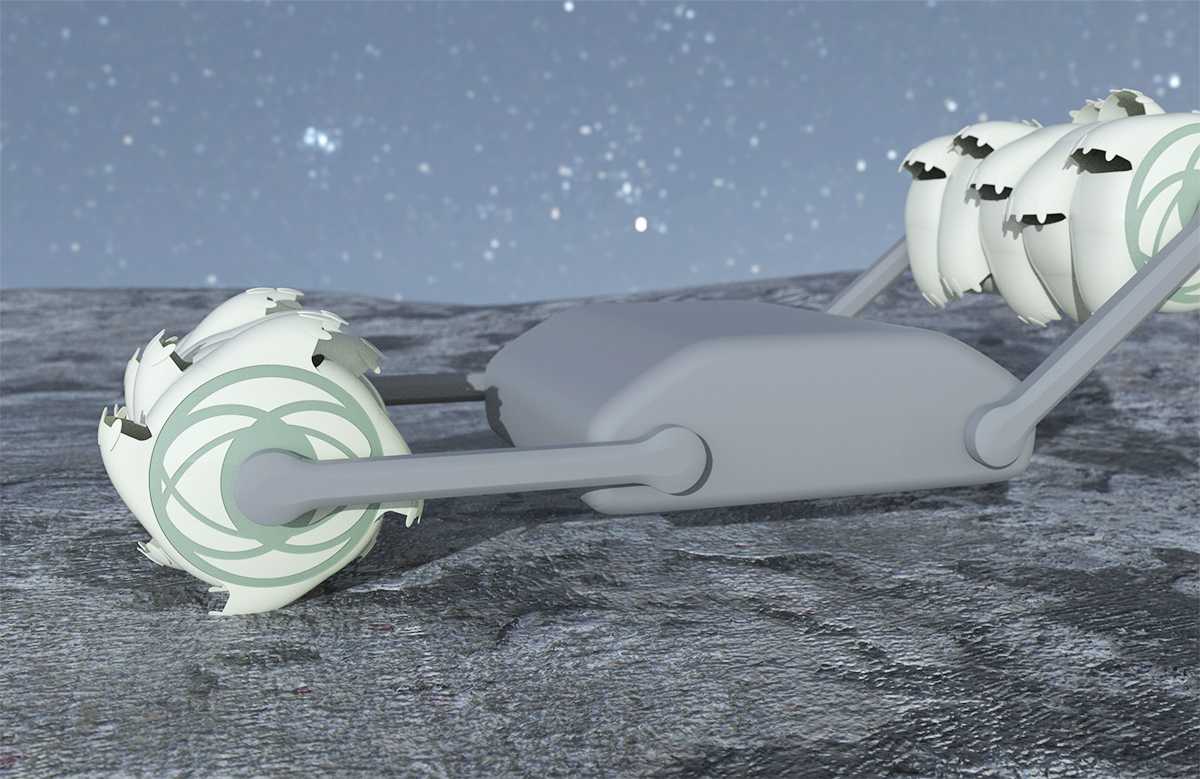

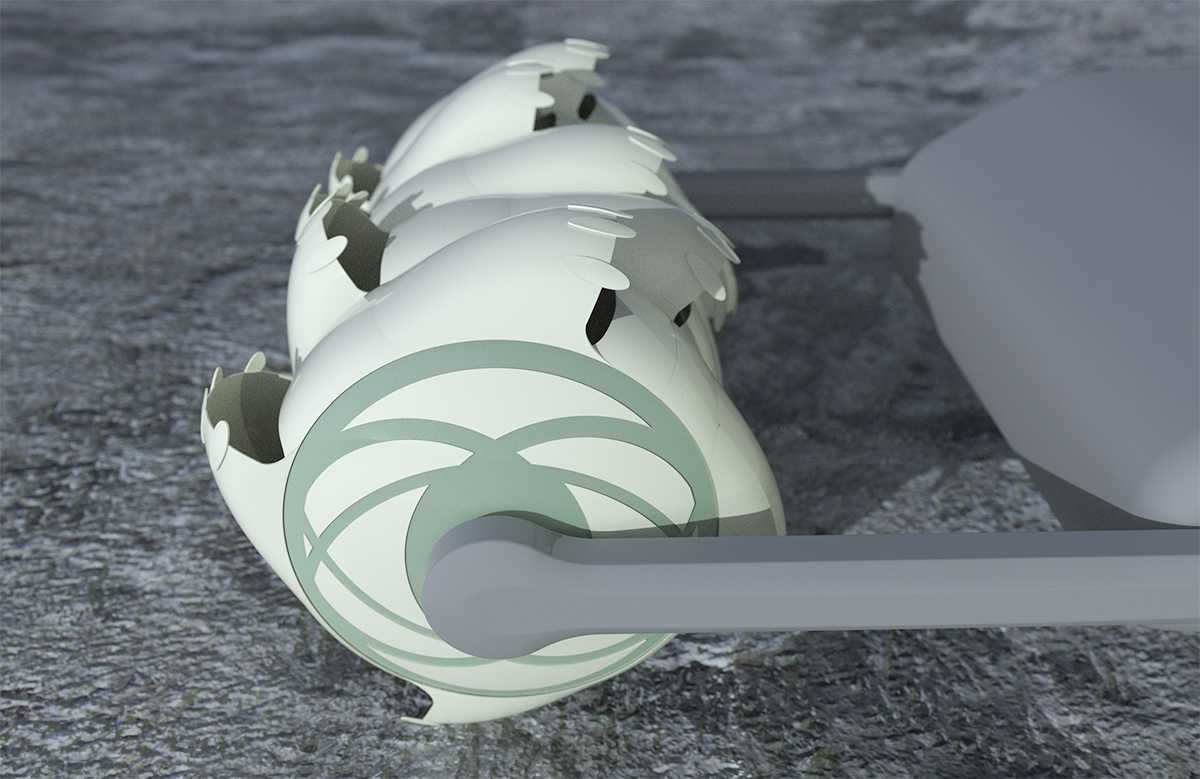

　　实际作业场景中，该采样鼓通常搭载于星表巡视器的前端机械臂末端，或者作为巡视器底盘前部的固定采样组件，作业时驱动机构带动鼓体以设定转速回转，配合搭载平台的缓慢行进，鼓片外缘的切削刃逐步切入星表松散土层，被切削下来的土壤颗粒顺着导料槽进入鼓片间隙，当鼓片转动到排料位置时，间隙内的土壤样本在重力以及离心力的共同作用下落入样本收纳装置，完成表层土壤的连续采集。针对地外天体表层可能存在的少量硬质岩屑，鼓片切削刃做了负前角设计，在遇到小尺寸岩屑时能够直接将其拨离采样路径，避免卡滞导致驱动电机过载，若遇到尺寸较大的岩石，鼓体的弹性连接结构能够触发过载保护，驱动机构自动回退调整行进路线，避免结构硬接触造成损坏。

　　设计过程中，整体结构做了轻量化处理，鼓片主体采用高强度轻质合金材质，非受力区域做了等强度减重槽设计，在保证结构刚度能够承受采样切削力的前提下，尽可能降低整体重量，适配深空探测任务严苛的重量约束。鼓片之间的间隙尺寸经过多轮仿真验证，既能够保证足够的样本容纳空间，又不会因为间隙过大导致大尺寸岩屑卡入造成转动卡滞，同时间隙的表面做了低摩擦涂层处理，减少湿黏土壤（若探测目标存在含水冰层）的粘附，避免采样过程中出现堵转问题。整个鼓体的动平衡精度控制在较高等级，避免高速回转时产生额外振动，影响搭载平台的姿态稳定以及其他精密探测载荷的正常工作。

　　从作业适配性来看，该采样鼓不仅能够适配月表、火星表面等松散浮土覆盖的作业场景，调整鼓片切削刃角度以及间隙尺寸后，也能够应用于小行星表面的微重力采样作业，通过调整回转转速匹配不同重力环境下的土壤颗粒运动特性，保证不同天体环境下的采样效率。结构上没有采用复杂的液压或者气动组件，全部依靠纯机械结构配合电机驱动完成采样动作，零部件数量少，活动连接部位采用固体润滑方案，能够适应高真空、极端温差的空间环境，避免常规润滑油脂在真空环境下挥发失效或者低温下凝固导致机构卡滞。
