微型Pi相机直柄凸轮调焦操作工具

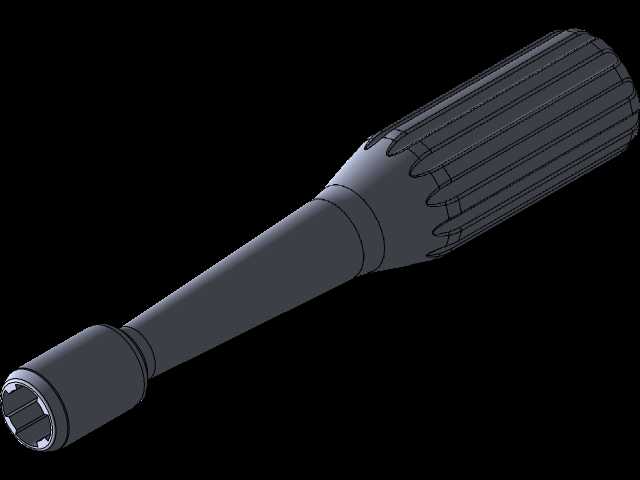

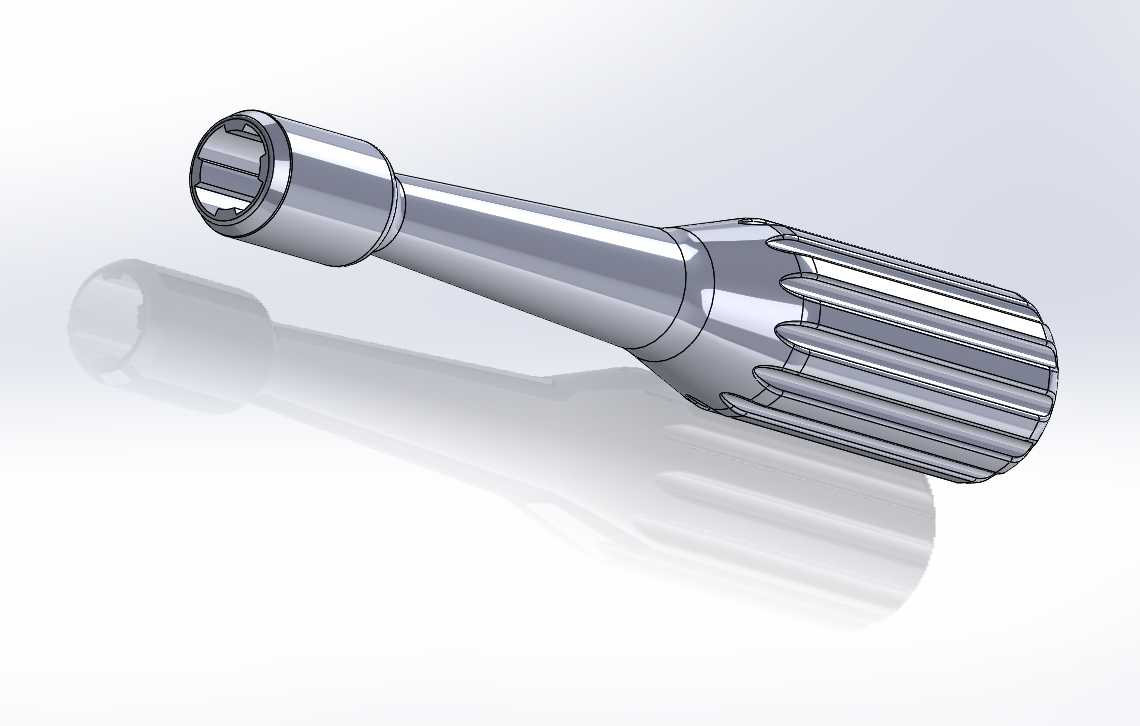

　　在嵌入式视觉检测、小型光学模组调试、桌面级影像实验场景中，这类直柄凸轮调焦工具是适配微型Pi相机的核心操作辅件，区别于通用镊子、螺丝刀这类通用工装，它的结构完全匹配对应相机调焦环的卡槽尺寸，操作时不会刮伤镜头外圈的塑料齿面，也不会因为施力不均导致调焦环偏心卡滞。从结构设计逻辑来看，工具整体采用三段式变径结构，最前端的卡接端开有与相机调焦环外齿完全契合的内卡槽，卡槽的深度控制在2.3mm，刚好卡入调焦环的受力齿位，不会触碰到镜头前端的镜片镀膜区域，避免调试过程中对光学元件造成不可逆的污损。中间的锥段过渡区做了1:8的锥度收窄，一方面是减少操作时的视觉遮挡，让操作人员在转动工具的同时，能清晰观察到画面的清晰度变化，

　　另一方面锥段的壁厚从前端的3mm逐步过渡到握持端的5mm，在保证整体结构刚性的前提下，尽可能降低工具自重，长时间手持调试也不会产生明显的手部疲劳。握持端的外圆周面设计了等距分布的轴向直纹滚花，滚花的齿距为1.2mm，齿高0.4mm，这个参数是经过多轮实操验证的：齿距过小容易积灰且加工难度高，齿距过大则转动时容易打滑，尤其是在佩戴无尘丁腈手套操作时，这个滚花参数能提供足够的静摩擦力，不需要施加过大的握力就能完成精准的微调转动。从安装边界和适配场景来看，工具的最大外轮廓直径为18mm，总长度为72mm，这个尺寸刚好适配多数嵌入式视觉设备的安装间隙，在相机已经固定在支架或者设备壳体内的情况下，

　　不需要拆卸相机就能直接伸入设备间隙完成调焦操作，相比需要拆卸相机再调试的操作方式，能减少80%以上的调试工时，同时避免反复拆装带来的光轴偏移问题。凸轮结构的设计藏在卡接端与锥段的衔接位置，内部的凸轮曲面与调焦环的行程完全匹配，转动工具时，凸轮曲面会带动调焦环按照预设的螺距做轴向进给，转动角度与焦点位移的对应关系经过校准，每转动15度对应的焦点位移量为0.1mm，能实现微米级的焦点微调，满足机器视觉检测场景下对景深控制的严苛要求。在实际产线应用中，这类工具常被用于小型工业相机的出厂校准、嵌入式视觉模组的现场调试、DIY影像设备的焦点校准环节，相比电动调焦设备，它不需要外接电源，也不需要复杂的校准程序，操作人员经过简单培训就能快速上手，

　　而且全金属的结构设计耐磨损、抗腐蚀，在车间多尘、有少量切削液飞溅的环境下也能长期稳定使用，不会像塑料工具那样容易出现开裂、齿形磨损的问题。设计过程中还特意做了动平衡校准，工具的质心落在中心轴线上，转动时不会出现偏摆，即使是单手操作也能保持稳定的转动速率，避免因为转动速度不均导致调焦过冲，错过最佳的清晰焦点位置。工具的表面做了哑光镀铬处理，不会在调试时反射环境光线，避免反光进入镜头影响成像判断，同时镀层的硬度达到HV600以上，日常使用中即使和金属支架、螺丝等零件磕碰，也不会留下明显的划痕，长期使用后卡接端的齿形也不会出现变形，能保持和调焦环的精准契合。
