3D打印用带安装座六角孔机械连接基座

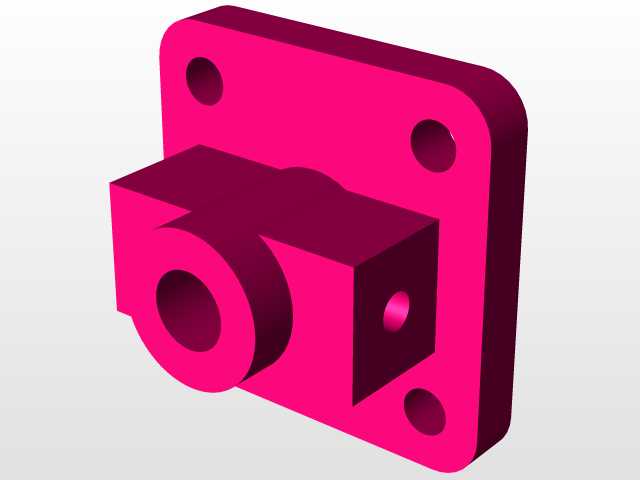

　　这款带法兰安装底座的异形连接基座，是面向桌面级FDM与光固化3D打印工艺开发的小型机械功能件，日常在小型自动化试验台、创客DIY设备、教学演示教具的搭建场景中使用频率很高，很多做桌面级工装夹具改造、小型传动机构定位的工程师，在需要紧凑安装空间的连接节点上，都会优先选用这类结构的零件做原型验证。从实际安装边界来看，零件底部的方形法兰做了R角过渡处理，四个角对称布置沉头安装孔，孔位间距适配常用的20系列铝型材安装槽距，沉头深度可以完全容纳M3规格内六角螺丝的头部，安装后螺丝端面不会突出法兰平面，不会和周边运动部件产生刮擦干涉，法兰整体厚度控制在5mm左右，既保证了打印后的结构刚性，又不会过多占用Z向安装空间。主体结构分为两个功能区段，

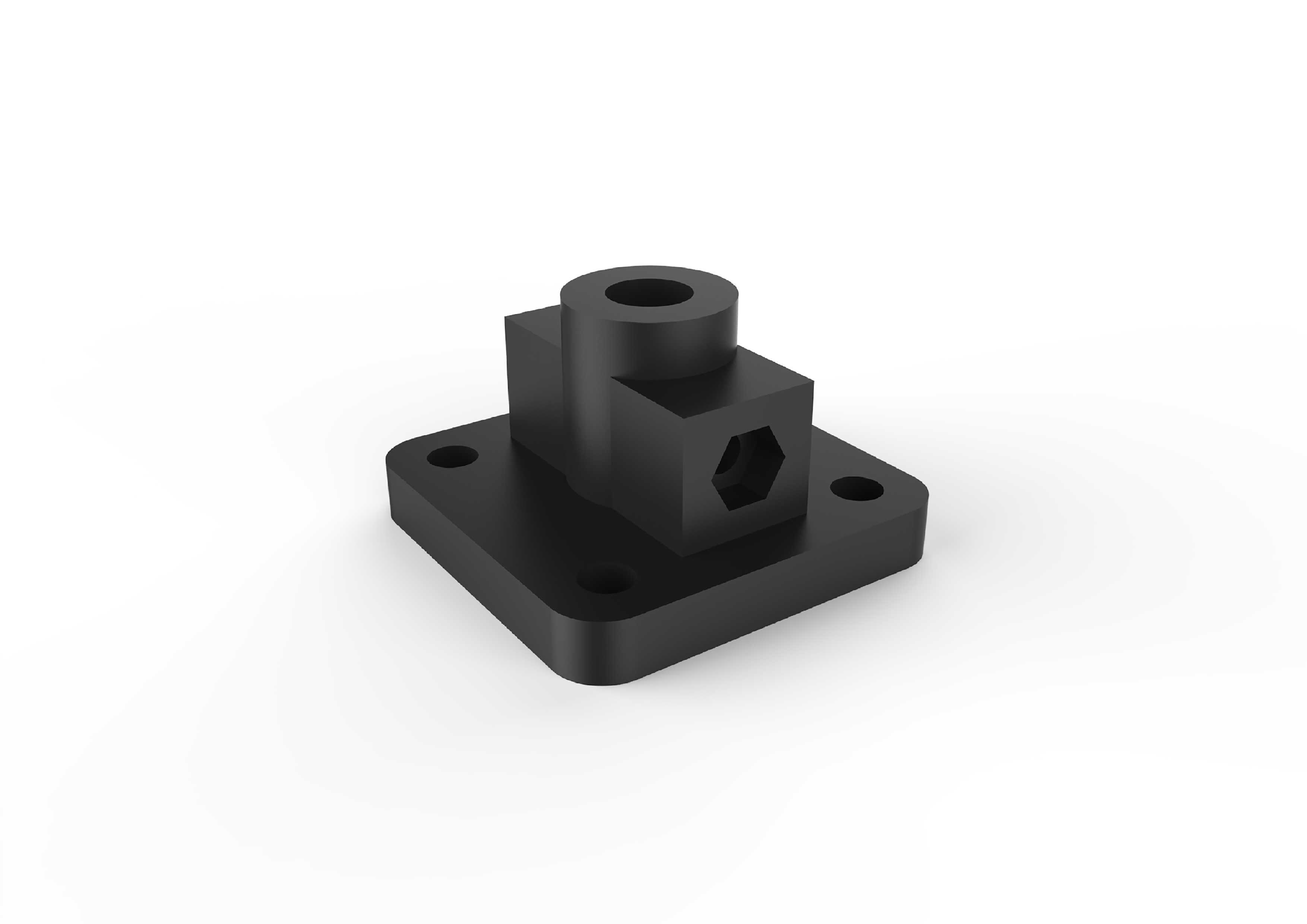

　　下部紧邻法兰的方块结构上开有贯通的六角形通孔，这个孔型是特意设计的扭矩传递接口，可以直接适配标准M6六角头螺栓或者配套的六角传动杆，不需要额外加工键槽就能传递额定范围内的扭矩，避免了圆孔配合时容易出现的打滑问题，六角孔的内壁做了0.2mm的公差预留，刚好适配3D打印的成型精度，打印完成后不需要二次打磨就能顺畅插入标准六角件，不会出现过紧卡滞或者间隙过大松旷的问题。上部凸起的圆柱段中心开有贯通的光孔，这个孔位主要用作转动副的支撑或者管路、杆件的穿接定位，圆柱段和下部方块的衔接位置做了1mm的圆角过渡，既减少了3D打印过程中应力集中导致的层间开裂问题，也能避免直角位置的打印翘边，提升成型成功率。

　　设计阶段特意把所有非配合面的拔模斜度控制在1度以内，配合面全部采用垂直于打印平台的朝向布置，不需要添加额外支撑就能完成打印，大幅减少了后期支撑去除的工作量，也避免了支撑残留影响配合面的精度。零件整体的外形轮廓没有尖锐外伸结构，打印时可以直接平放在平台上，不需要做角度调整就能获得最优的成型强度，层间结合方向和零件主要受力方向保持一致，在承受垂直法兰面的压力、径向的扭矩载荷时，不会出现层间断裂的问题。在实际设备搭建中，这个基座可以作为小型连杆机构的固定铰支座，也可以作为气动管路的固定接头座，还能在小型传送带的张紧机构里用作导向辊的端部支撑，因为结构紧凑、安装孔位通用，很多时候不需要额外定制连接块，

　　直接用这个零件就能完成不同功能模块的快速拼接。针对3D打印的材料适配性，结构设计时把所有壁厚都控制在2mm以上，不管是用PLA、ABS这类常规打印材料，还是用PETG、尼龙这类韧性更好的工程打印材料，都能保证足够的结构强度，不会因为壁厚过薄导致打印时填充不实、受力断裂。六角孔和上部光孔的同轴度控制在0.1mm以内，在作为转动支撑使用时，能保证穿入的杆件转动顺畅，不会出现卡滞偏磨的问题，法兰底面的平面度也做了针对性设计，打印时底面贴平台的部分不需要打磨就能和安装基面完全贴合，锁紧螺丝后不会出现倾斜偏移，保证上部连接结构的位置精度。很多工程师在做小型设备原型验证的时候，这类标准结构的连接座不需要自己重新建模，直接调整尺寸参数就能适配不同的安装需求，大幅缩短原型开发的周期，尤其是在教学场景中，学生做机械创新设计作业时，这类零件既可以展示法兰连接、扭矩传递的结构原理，也能直接组装到实际作品中实现功能，不需要复杂的机加工流程，用桌面3D打印机就能快速制作出可用的功能零件。
