交错环扣金属质感珠宝饰件结构设计

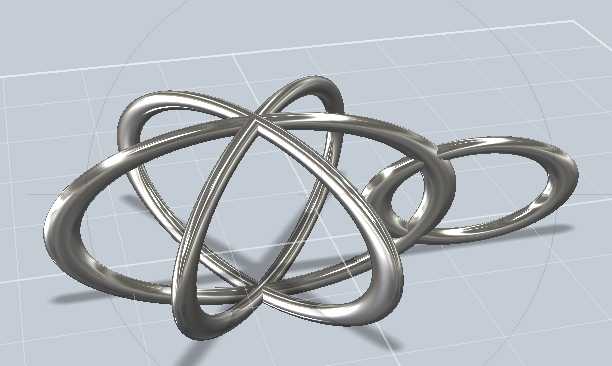

　　本次完成的交错环扣饰件结构，最初的设计切入点来自随身装饰配件的轻量化佩戴需求，在做结构草绘阶段就推翻了三次环体交叉的角度方案，最开始的正交环结构虽然加工路径简单，但佩戴时棱角处容易剐蹭衣物纤维，也无法形成连续的光影反射面，最终调整为多组椭圆环沿空间三轴呈非对称角度交叠的结构，每一段环体的截面都做了等半径圆弧过渡，没有尖锐的棱边，不管是作为吊坠、胸针还是桌面装饰摆件，接触人体或者摆放接触面时都不会产生刮擦损伤。从实际应用场景来看，这类环扣结构除了作为珠宝饰件的主体，还可以拓展到数码产品的装饰挂坠、文创产品的立体标识、随身配饰的连接构件等场景，不同场景下只需要调整环体的截面直径和整体外轮廓尺寸，就能适配不同的安装边界：

　　如果作为项链吊坠使用，整体外轮廓控制在35mm以内，环体截面直径3mm即可，预留的挂接缺口可以直接穿入挂绳，不需要额外加装连接吊环，避免了额外焊接或者粘接带来的结构强度问题；如果作为桌面装饰摆件，整体外轮廓可以放大到120-180mm，环体截面直径同步放大到8-12mm，底部接触平面的环段做微小的平面切边，不需要额外底座就能稳定放置，不会出现滚动滑落的问题。在建模阶段做曲面连续性检查时，特意将所有环体相交的位置做了G2连续的曲面过渡，没有出现曲面褶皱或者曲率突变的区域，不管是采用失蜡铸造做贵金属加工，还是采用3D打印做树脂、金属样件，都不会出现层纹堆积或者铸造缺料的问题，加工时的拔模角度也顺着环体的曲面走向做了自然过渡，

　　不需要额外拆分模具就能完成一体成型。做结构强度校核时，针对环体交叉的受力薄弱点做了壁厚加厚处理，即使是采用1mm壁厚的薄壁金属加工，日常佩戴过程中受到挤压、磕碰也不会出现变形断裂的问题，环体之间的交叠间隙控制在0.2mm，既不会因为间隙过小导致加工时出现粘料，也不会因为间隙过大影响整体的交错视觉效果，从各个角度观察都能看到环体互相穿插的层次感，光线照射在金属表面时会顺着环体的曲面形成连续的反光带，不会因为曲面断层出现反光割裂的情况。考虑到不同的表面处理需求，整个模型的外表面没有做额外的纹理雕刻，保留了光滑的连续曲面，后续可以根据使用需求做抛光、喷砂、电镀或者珐琅填色处理，光滑的基底曲面可以适配绝大多数的表面处理工艺，

　　不需要二次打磨修型。在做安装边界适配时，特意将其中一个侧环的内圈预留了标准的挂接孔位，不管是搭配挂绳、胸针底座还是摆件固定脚，都可以直接在预留孔位上安装连接件，不需要破坏环体的整体外观结构，连接件安装后会被相邻的环体遮挡，从正面观察看不到额外的连接结构，保证了外观的整体性。建模过程中所有的环体中心线都采用空间样条曲线拟合，没有采用简单的圆弧拼接，保证了环体弯曲弧度的自然流畅，不会出现生硬的弯折拐点，每一段环体的曲率变化都控制在合理范围内，加工时刀具或者打印喷头的运动路径可以平滑过渡，不会出现速度突变导致的加工纹路。针对不同加工工艺的适配性，模型也做了对应的结构优化：如果采用冲压成型工艺，可以将环体拆分为三个独立的冲压件，交叉位置做定位卡槽，组装后可以通过焊接或者卡扣连接成整体，不需要复杂的一体成型模具；如果采用五轴加工，连续的曲面可以减少刀具的换刀次数，一次装夹就能完成大部分曲面的加工，减少二次装夹带来的对位误差。
