商用洗碗机替换用托盘支撑滚轮结构

　　这款滚轮主要适配商用通道式洗碗机的托盘输送系统，在餐饮后厨的餐具清洗作业场景中，承担托盘承载与滑动导向的核心作用。日常作业里，满载餐具的不锈钢托盘需要在清洗舱内依次完成预洗、主洗、漂洗、烘干多个工位的输送，滚轮作为托盘与机架导轨之间的接触承载部件，需要长期在高湿度、带洗涤剂腐蚀、温度波动区间大的环境下持续工作，其结构可靠性直接决定整台设备的输送顺畅度，一旦滚轮卡滞或磨损过量，就会出现托盘卡舱、传动带负载骤增甚至电机过载停机的故障，直接影响后厨餐器具的周转效率。

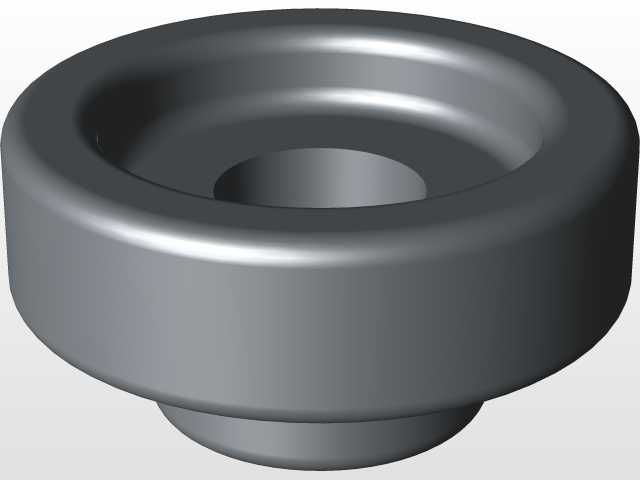

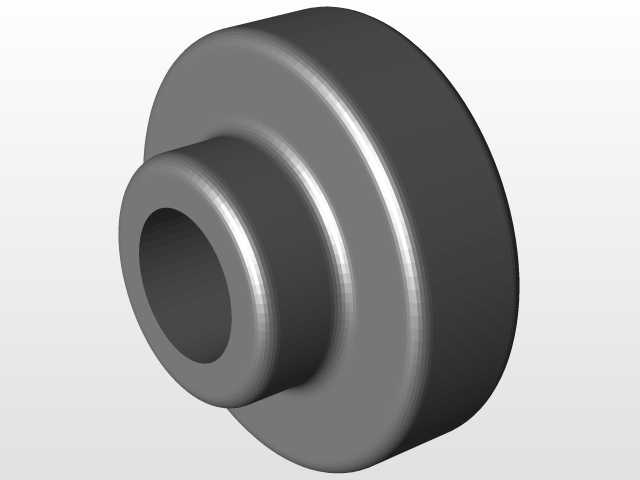

　　从结构设计来看，这款滚轮采用阶梯式同轴回转结构，大直径外圆面作为与导轨接触的行走承载面，小直径凸台结构嵌入托盘底部的安装卡槽内，中心的通孔用于穿装固定销轴，安装时销轴与托盘支架过盈配合，滚轮可绕销轴自由转动。设计阶段特意将外圆面做了大圆角过渡处理，避免滚轮在导轨接缝位置出现卡滞，同时减少导轨表面的应力集中，降低导轨长期使用后的磨损量。材质选择上整体采用耐湿热、耐弱酸碱腐蚀的工程塑料一体成型，无需额外加装轴承，依靠塑料自身的自润滑特性实现低阻力转动，既减少了零件数量，也避免了金属轴承在潮湿腐蚀环境下容易生锈卡滞的问题，同时塑料材质的工作噪音远低于金属滚轮，能有效降低后厨设备运行的整体噪音水平。

　　从安装边界来看，这款滚轮的轴向总厚度与托盘底部的安装槽宽度完全匹配，安装后不会出现轴向窜动，大外圆的直径尺寸适配洗碗机机架上的标准C型导轨槽，滚轮与导轨槽的单侧间隙控制在1.5mm左右，既保证滚轮转动时不会与导轨侧壁发生摩擦，也不会因为间隙过大导致托盘运行时出现左右晃动，避免托盘上的餐具因为晃动出现倾倒、磕碰的问题。中心通孔的直径与常用的304不锈钢固定销轴尺寸适配，销轴压入后滚轮的转动阻尼均匀，空载状态下转动无卡滞、无异响，径向承载能力可满足单轮承载15kg满载托盘的使用需求，完全覆盖商用洗碗机日常使用的托盘负载范围。

　　在实际替换维护场景中，这款滚轮属于洗碗机的易损消耗件，长期运行后外圆面会出现正常磨损，当磨损量超过1mm时就需要进行更换，其一体成型的结构让替换操作十分便捷，只需要敲出旧的固定销轴，取出磨损滚轮，装入新滚轮后重新压入销轴即可完成维护，不需要对托盘或机架进行任何额外加工，能大幅缩短设备的维护停机时间。设计过程中也充分考虑了不同品牌同规格洗碗机的适配性，核心安装尺寸与市面上多数主流商用洗碗机的原厂滚轮保持通用，不需要修改原有安装结构即可直接替换使用，降低了设备运维的配件储备成本。滚轮的外圆表面做了哑光处理，不会在清洗过程中因为水流冲击出现打滑，即使表面沾有少量食物残渣或洗涤剂泡沫，依然能保持稳定的转动状态，保证托盘在各个工位之间的输送速度稳定，让每个工位的清洗、烘干时长都符合工艺要求，最终保证餐具的清洗质量达标。
