家用餐饮玻璃糖盐调味瓶结构设计

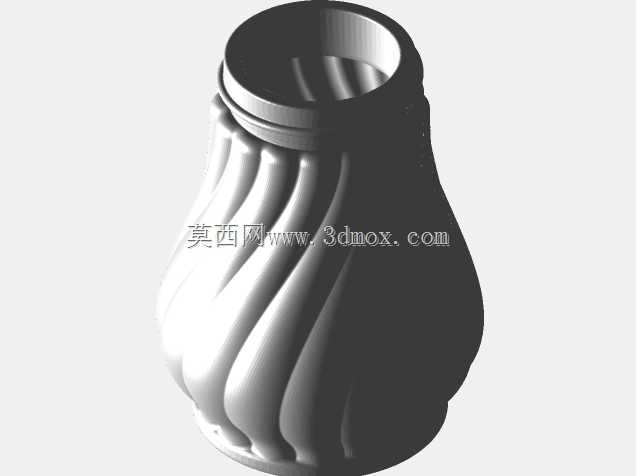

　　日常餐饮场景中，散状调味料的定量、卫生存储一直是容易被忽略的细节，不管是家庭餐桌的日常使用，还是连锁餐饮门店的公共取料场景，这类带密封盖的玻璃调味瓶都承担着防潮、控量、防交叉污染的实际作用。做这个结构设计的时候，最先要平衡的是玻璃罐体的成型工艺和使用手感，瓶身做收腰的曲线造型，不是单纯为了外观好看，一方面是符合人手握持的弧度，倒料的时候不容易打滑脱手，另一方面玻璃吹制成型时，曲线瓶身的结构强度比直筒瓶更高，日常磕碰不容易出现应力开裂。整体最大高度控制在12厘米左右，瓶身最大直径6.8厘米，这个尺寸边界是经过反复调整的，放在常规餐桌的调味架层板上不会超高，单手握持时拇指和中指可以完全环握住瓶身最粗的位置，

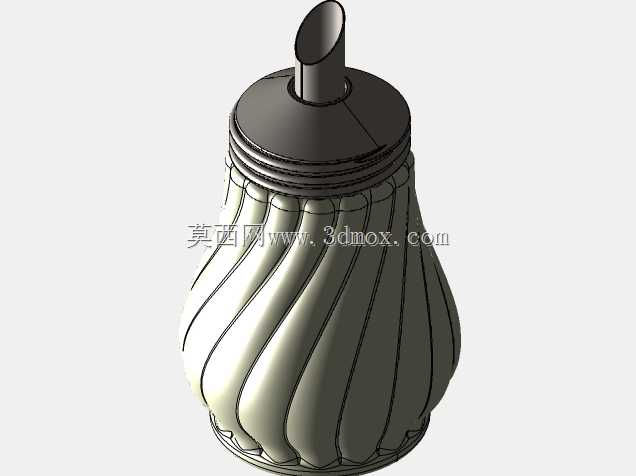

　　倒料时手腕转动的角度不需要太大，就能精准控制出料量。瓶盖部分采用食品级不锈钢材质，设计带内螺纹的旋合结构，最初尝试曲面建模做螺纹配合的时候，连续出现面扭曲、间隙不均匀的问题，反复调整分型面都没法解决密封配合的公差要求，后来改用实体建模加抽壳的思路，先做出螺纹牙的实体轮廓再抽壳生成薄壁结构，壁厚控制在0.4毫米，既保证了不锈钢冲压成型的工艺可行性，又不会因为盖体太厚导致整体重量偏大。螺纹参数的选择也结合了日常使用的习惯，螺距设为3.5毫米，外螺纹外径42.5毫米，齿高1.5毫米，齿厚1.75毫米，这个参数下瓶盖只需要旋转不到一圈就能完全拧紧或者打开，日常补料、清洁的时候操作更方便，螺纹配合做零间隙设计，

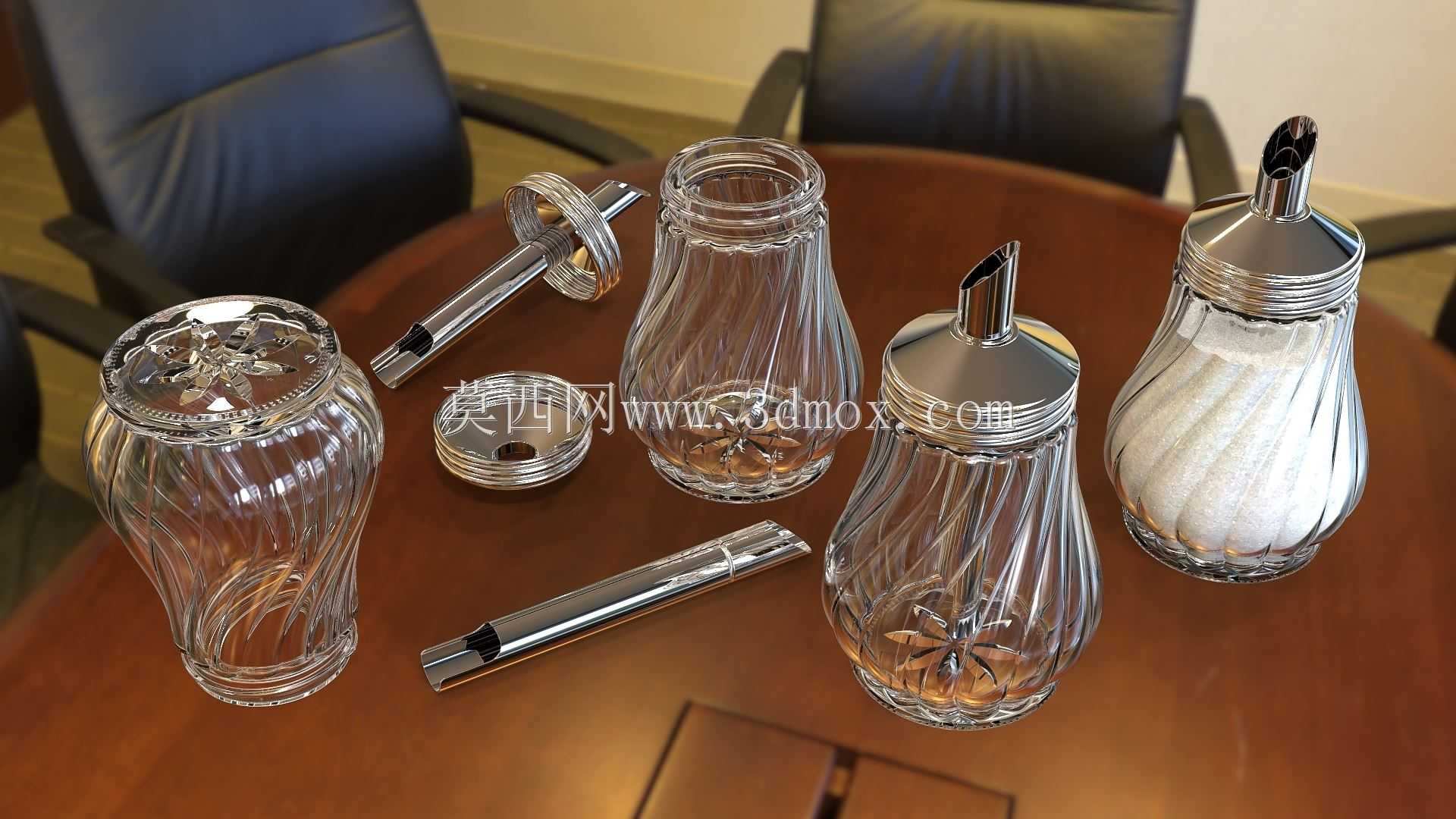

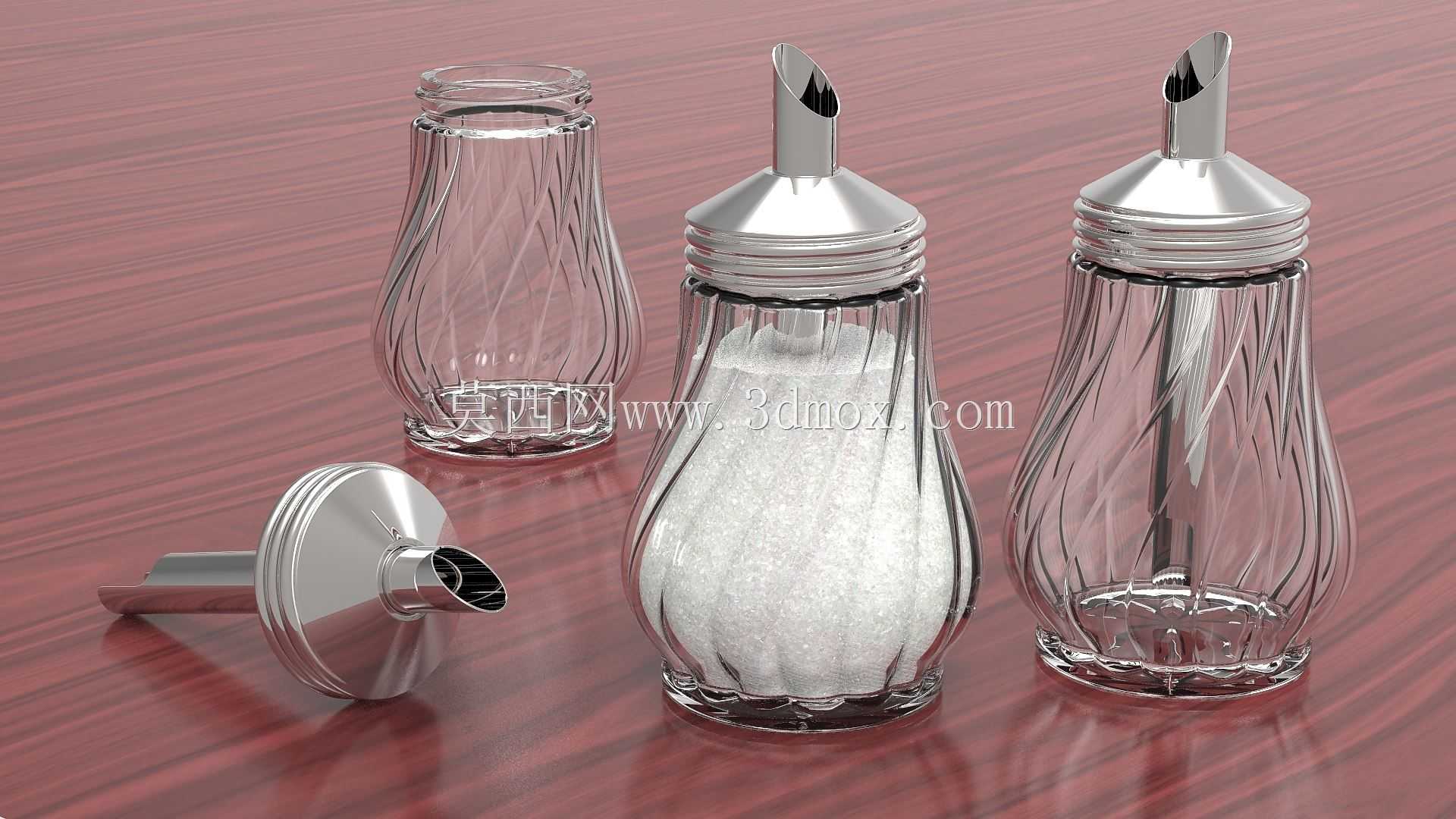

　　配合盖内的密封胶圈可以有效阻挡外界水汽进入，避免内部的糖、盐等调味料受潮结块。出料嘴做斜切式的收口设计，不是敞口结构，倒料的时候调味料会顺着斜口集中流出，不会顺着瓶身外壁流得到处都是，不用的时候出料嘴的斜口朝向可以和瓶身的定位凸点对齐，避免灰尘落入。瓶身采用高硼硅耐腐蚀玻璃材质，表面做竖向的棱纹肌理，一方面是增加握持时的摩擦力，另一方面透明玻璃可以直接看到内部调味料的剩余量，不用打开瓶盖就能判断是否需要补料，棱纹结构也能在玻璃表面形成漫反射，不会因为强光直射导致内部调味料升温变质。实际使用场景中，这类调味瓶可以分别盛放白砂糖、食用盐、胡椒粉等不同的散状调味料，三个一组摆放在餐桌或者厨房台面上，占用的台面空间很小，

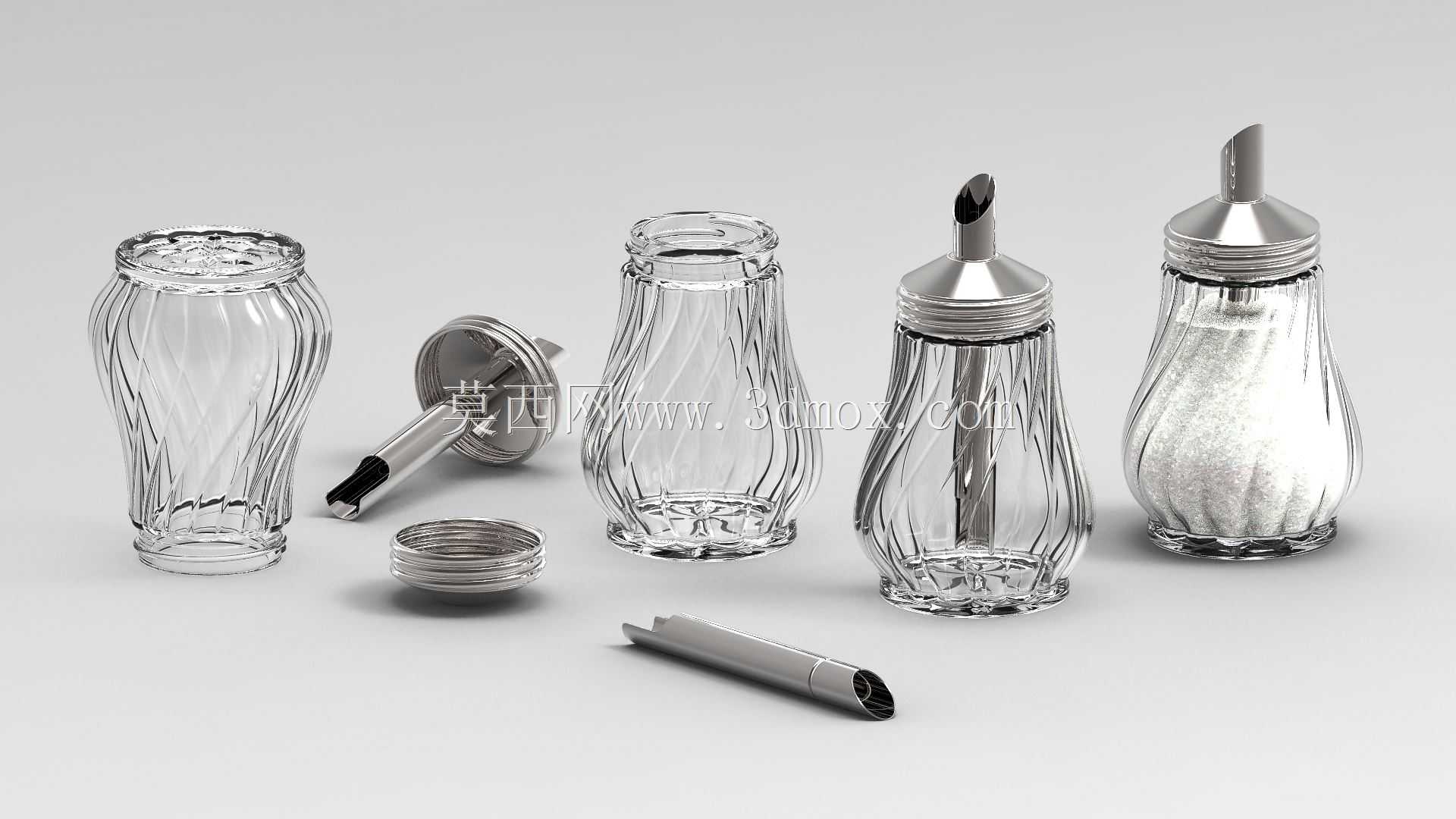

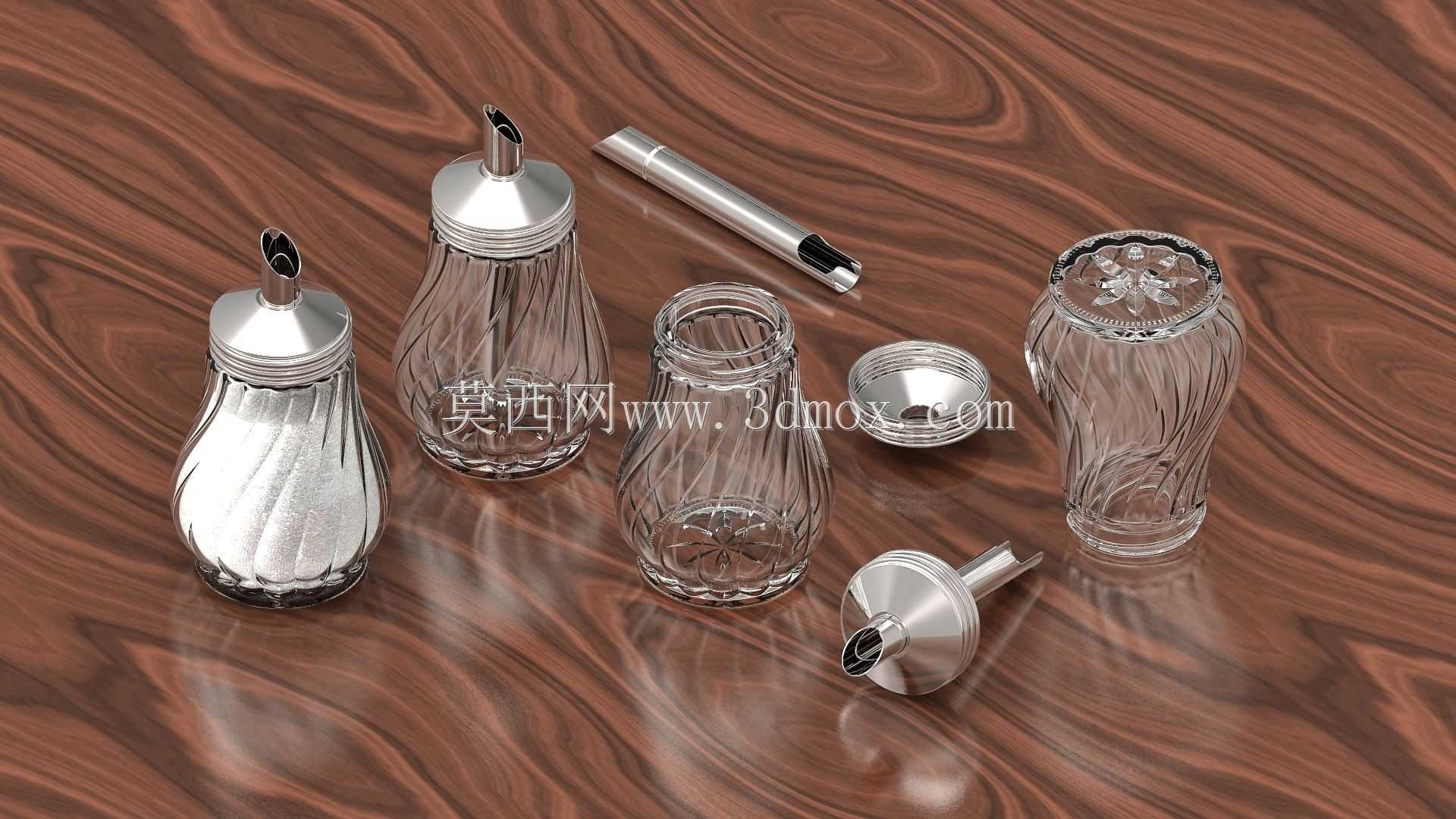

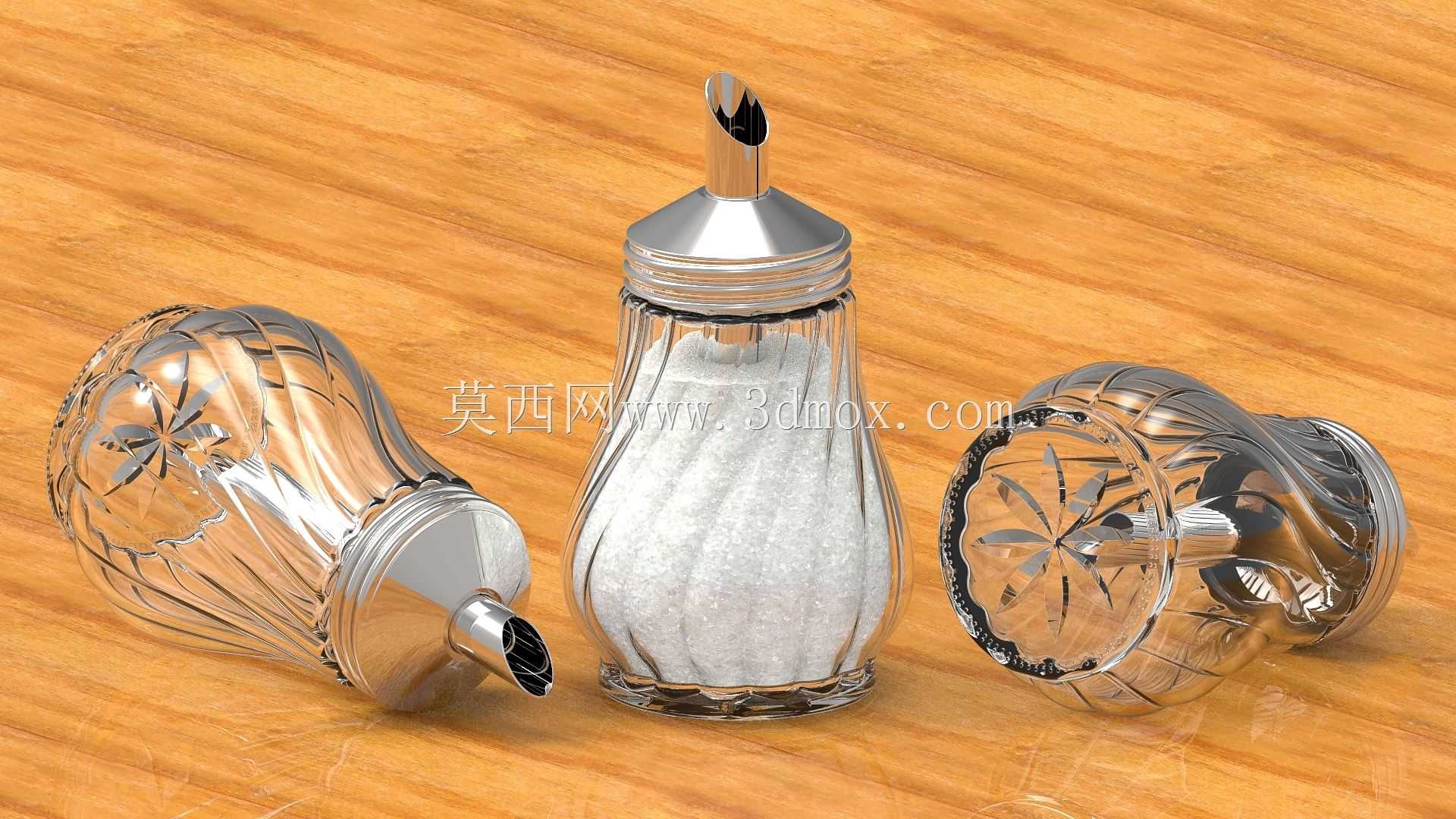

　　不锈钢盖和玻璃瓶身可以完全拆分，清洁的时候可以分别清洗，不会有清洁死角。做结构验证的时候，特意模拟了日常使用的跌落场景，从80厘米的餐桌高度自由下落到木质台面，瓶身的曲线结构可以分散冲击力，只要不是尖角直接撞击地面，玻璃部分不会出现碎裂，不锈钢盖的螺纹结构也不会因为跌落出现变形滑牙。另外瓶身的底部做了内凹的平底设计，放置在台面上的时候不会因为底部不平整出现晃动，内凹结构也能避免瓶底和台面之间形成水膜，擦拭台面的时候不会把瓶底沾的污渍蹭得到处都是。出料嘴的内径控制在5毫米左右，这个尺寸下倒白砂糖的时候流速均匀，不会一下子倒出太多，倒食用盐的时候也不会因为颗粒太小出现漏料的问题，完全能满足日常餐饮的取料需求。
