金属橡胶复合防滑杯垫结构设计

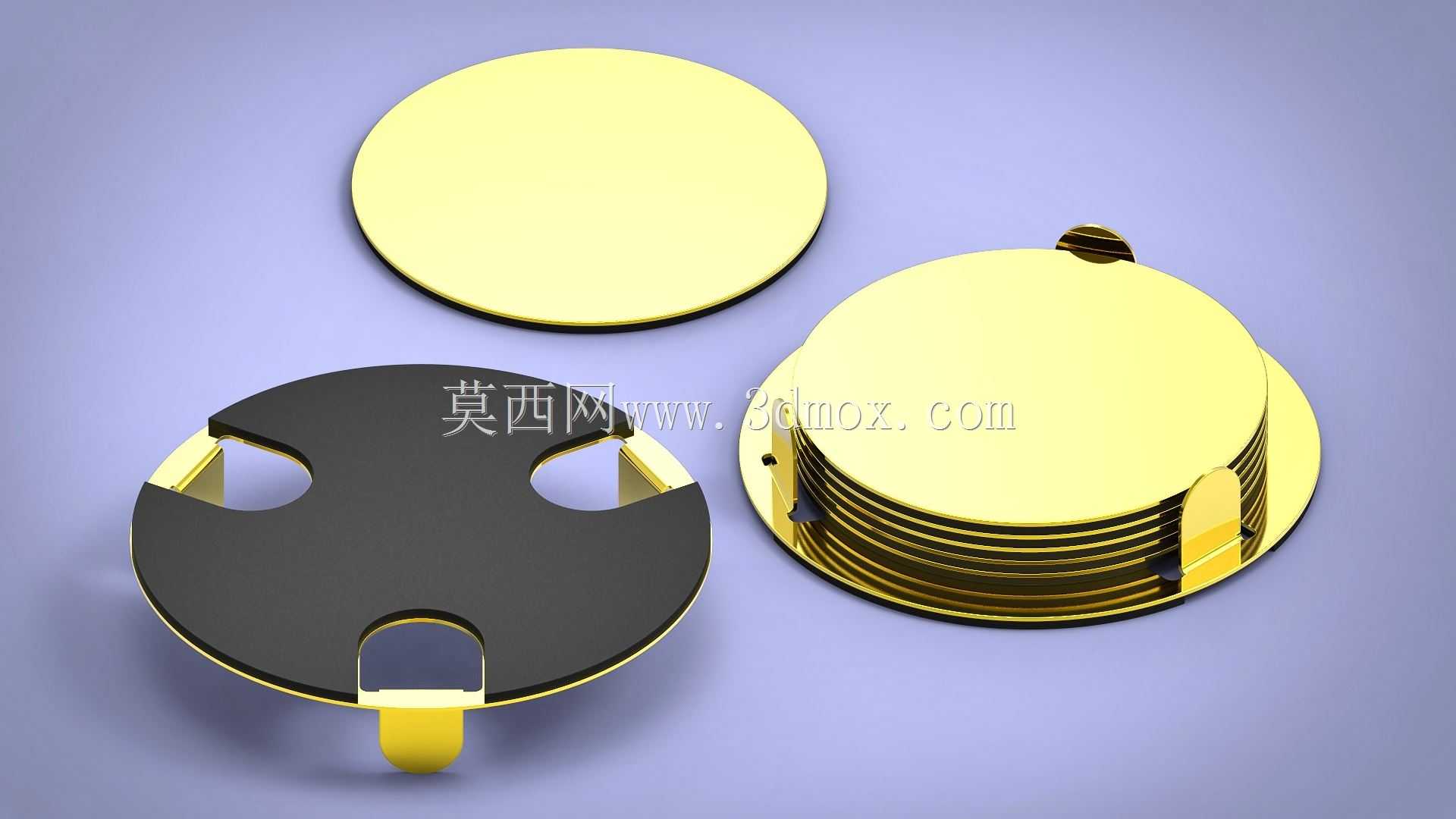

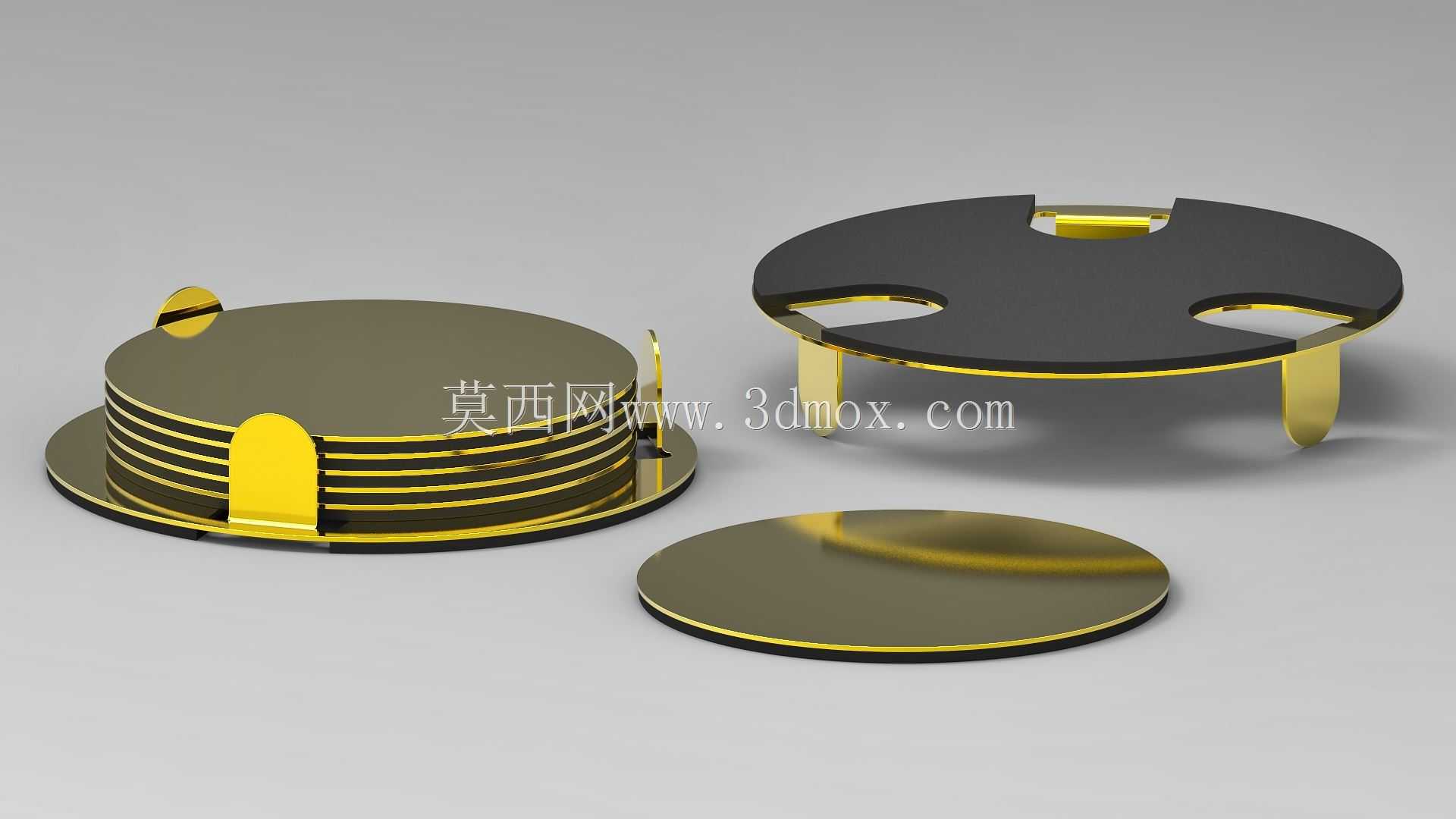

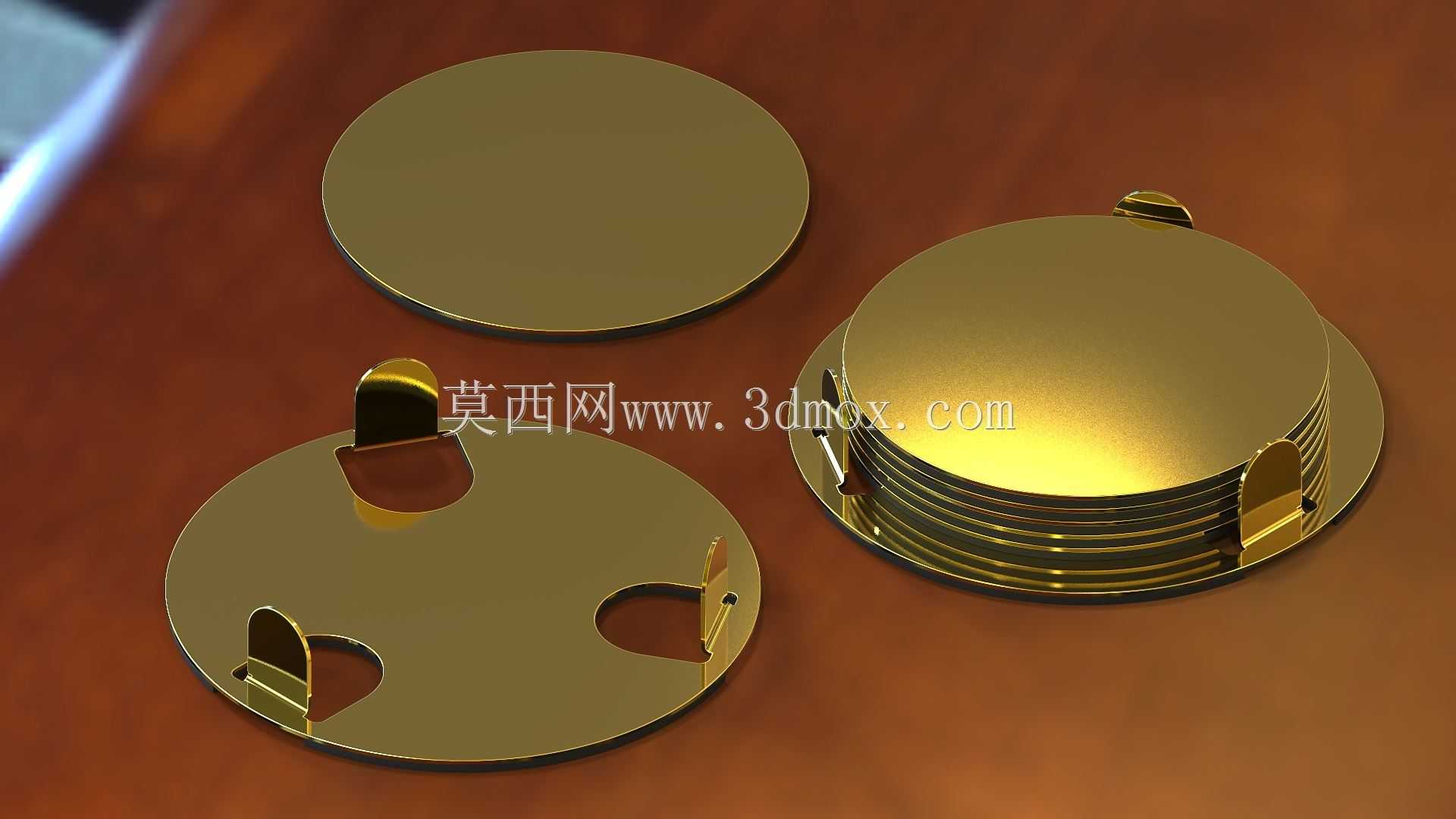

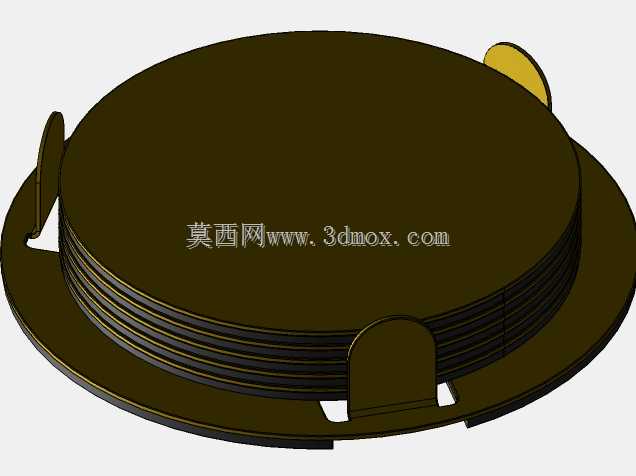

　　日常桌面使用场景中，盛放热饮、冰饮的容器直接接触木质、玻璃、石材桌面时，极易因温度差形成冷凝水侵蚀桌面漆面，或是容器底部摩擦造成桌面划痕，同时光滑容器底面在光滑桌面放置时易出现滑移倾洒风险，这类杯垫正是针对上述桌面使用痛点开发的日用防护五金构件。整套构件采用金属承载层加橡胶防滑层的复合结构，金属承载层选用0.8mm厚度的金属薄板，通过冲压工艺一次成型主体轮廓，边缘做卷边钝化处理，避免锋利毛边划伤使用者手部或是刮擦桌面表层；金属层上设置的三处带圆弧过渡的卡扣凸耳，采用冲压向上翻边成型，凸耳内侧做R角过渡，既能够对叠放的杯垫起到径向限位作用，方便多片收纳时整齐堆叠不散落，也能在单块使用时对放置在垫面的杯底形成侧向限位，

　　避免杯体受外力触碰时从垫面滑出。金属层背面复合2mm厚度的橡胶垫层，橡胶层与金属层采用粘接复合工艺，满覆金属层整个背面，橡胶材质本身具备较高的静摩擦系数，接触桌面时能够提供足够的防滑阻力，避免杯垫随杯体一同滑移，同时橡胶层具备一定的压缩变形量，能够吸收杯体放置时的轻微冲击，也能填补桌面微观不平整带来的接触间隙，进一步提升放置稳定性。设计过程中针对冲压成型的工艺特性做了专门优化，所有翻边结构的折弯半径均参考金属薄板冲压成型的最小R值要求设置，避免折弯处出现应力集中开裂的问题，凸耳与主体平板的连接位置做了渐变圆弧过渡，减少冲压成型时的材料流动阻力，降低成型后回弹变形的概率，整个金属件无需后续焊接、铆接等二次加工工序，

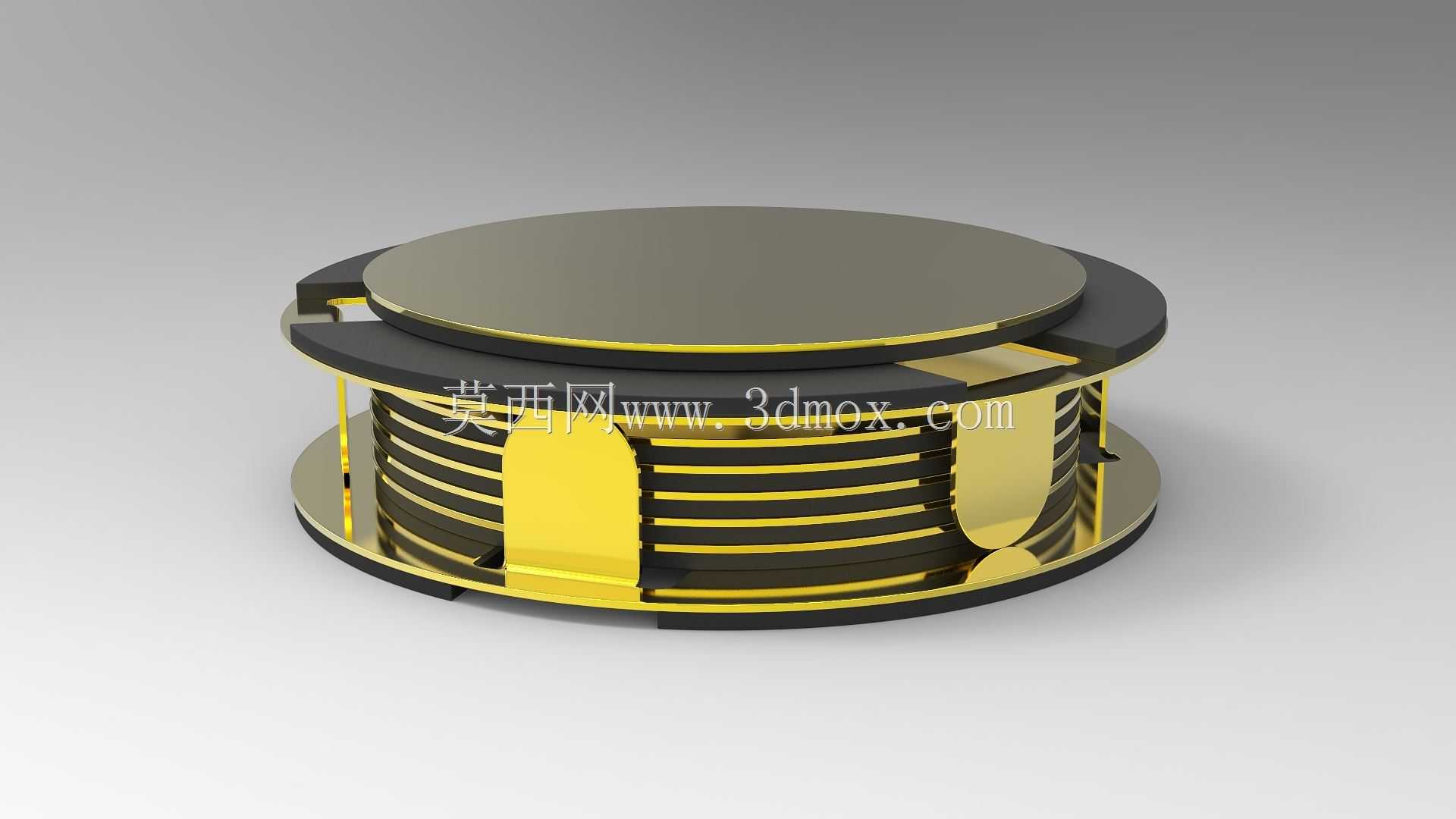

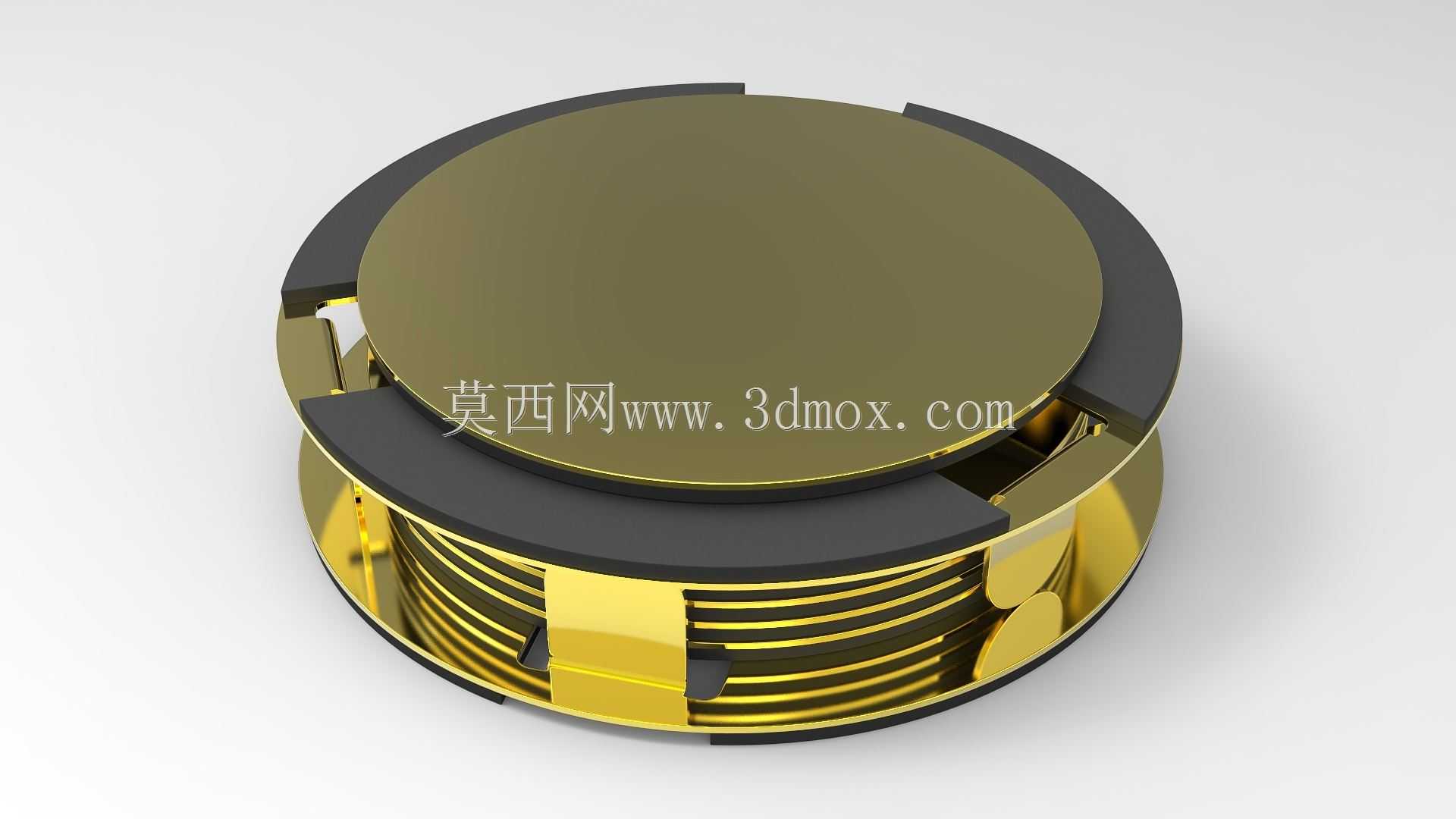

　　单工序冲压即可完成主体成型，适合批量冲压生产，能够有效控制单件制造成本。从安装使用边界来看，单块杯垫的平面尺寸适配常规口径的玻璃杯、陶瓷杯、金属水杯，垫面整体为正圆形，边缘无突出尖锐结构，放置在桌面时不会占用过多额外空间，多片堆叠时总厚度随堆叠数量线性增加，单片金属加橡胶的总厚度仅2.8mm，十片堆叠总厚度也不超过30mm，收纳时可直接放置在桌面边角、杯架旁或是抽屉收纳格内，不会占用过多储物空间。实际使用时，橡胶层直接接触桌面，金属层朝上承接杯底，金属表面的光滑镀层既方便日常擦拭清洁，溅落在垫面的水渍、饮料残渍仅需用干布擦拭即可清理干净，不会像布艺、木质杯垫那样出现渗液残留发霉的问题；金属层的结构强度足够承载盛满液体的杯体重量，

　　日常放置装满沸水的玻璃杯、装满冰饮的金属杯时，不会出现垫面凹陷变形的问题，橡胶层的耐温特性也能够适配高温杯底的热传导，不会因短期接触高温出现软化变形，同时也能阻隔低温杯体的冷凝水直接渗透到桌面，避免桌面长期受潮出现漆面鼓包、发霉的问题。在结构细节处理上，金属层上开设的两处缺口并非多余结构，一方面是冲压成型时为了平衡凸耳翻边的材料流动，减少平板部分的成型翘曲，另一方面也方便使用者取用叠放状态下的单块杯垫，手指可通过缺口位置轻松托起最上方的杯垫，无需抠动垫体边缘，提升日常取用的便捷性。整套结构没有多余的可拆卸零件，不存在小零件脱落丢失的风险，日常使用无需额外维护，表面镀层具备一定的耐锈蚀能力，日常接触水渍、普通饮料残渍不会出现锈蚀掉色问题，长期使用也能保持外观完整性。
