固定翼无人机弹射起飞装置结构设计

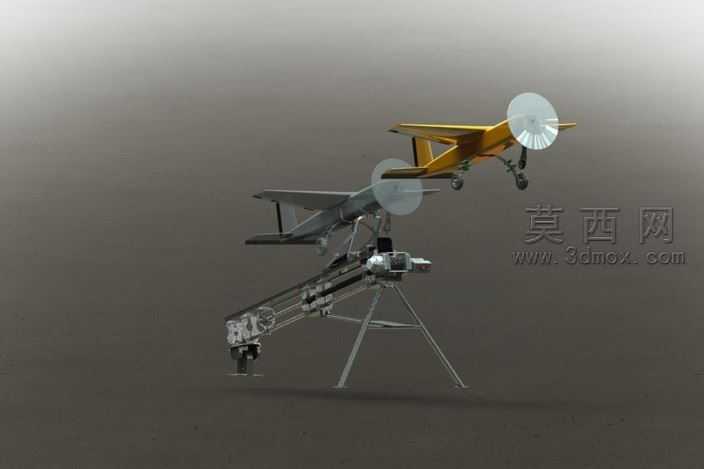

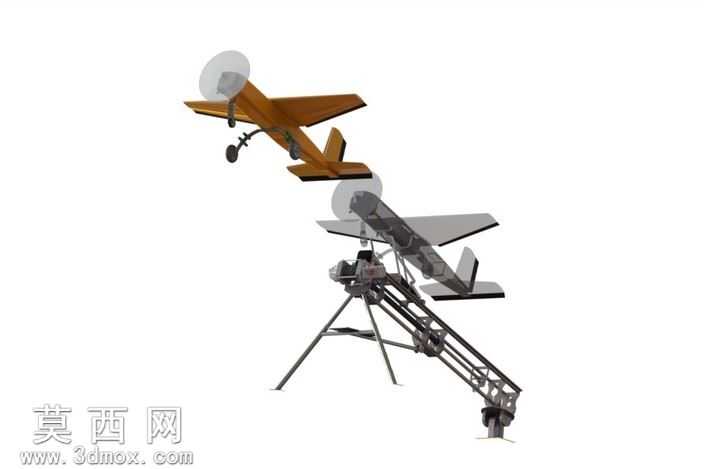

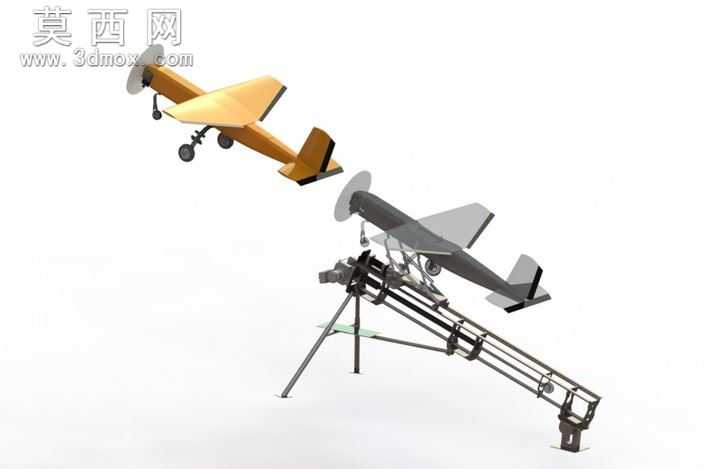

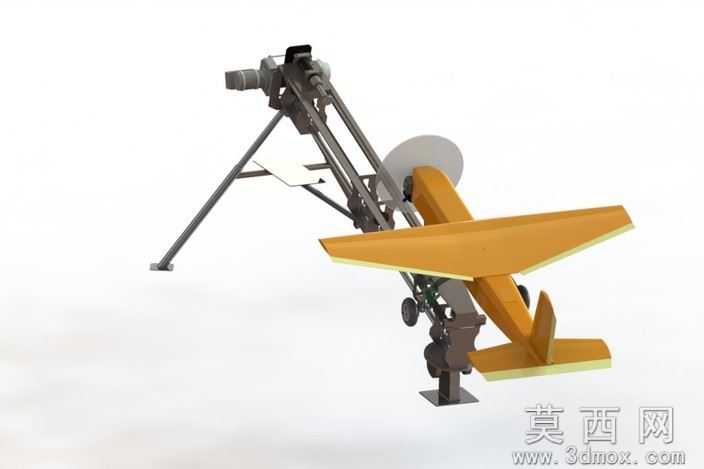

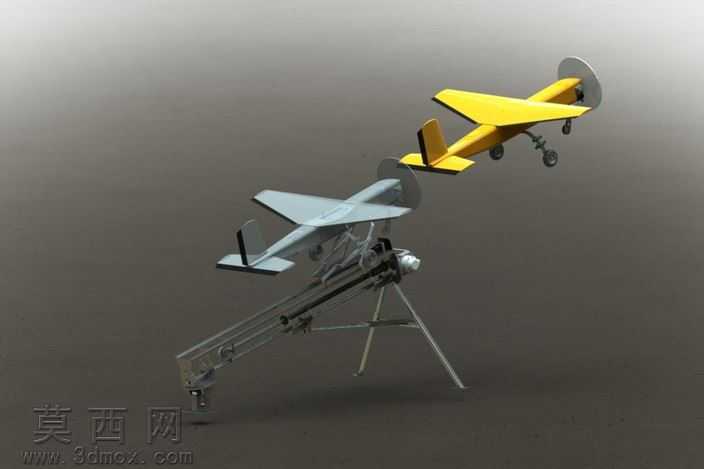

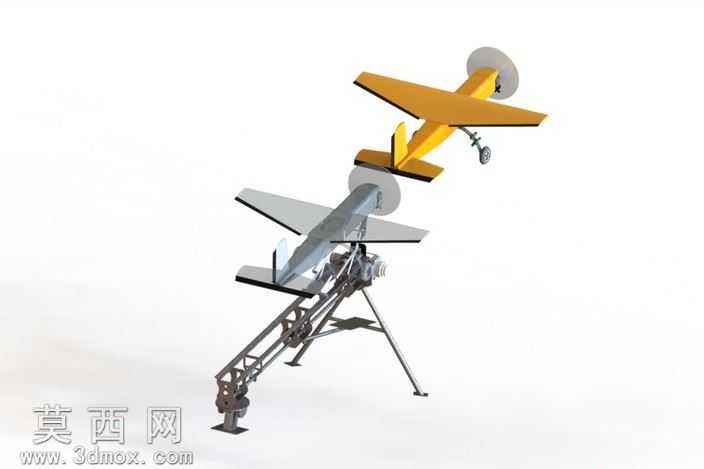

本作品为固定翼无人机弹射发射装置的三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构经过装配干涉校验，所有运动部件预留合理装配间隙，可直接用于结构验证与方案演示。模型整体采用三脚架式支撑底座设计，三条支腿呈三角稳定构型分布，底部设置可调式支撑脚垫，可适配不平整的野外作业场地，保证发射作业时的结构稳定性，支腿与主体发射架之间采用铰接快拆结构，可快速完成折叠收纳，满足野外作业的便携转运需求。发射架主体采用双平行导轨构型，导轨截面做圆角优化处理，避免无人机滑跑起飞过程中剐蹭机身蒙皮，导轨后端设置弹性蓄能发射机构，通过弹性组件的预紧蓄能实现无人机的短距加速起飞，发射推力可根据不同起飞重量的无人机调整预紧行程，适配多型号小型固定翼无人机的发射需求。导轨与支撑底座之间设置俯仰角度调节机构，通过铰接转轴与锁止旋钮配合，可在0至45度范围内调整发射仰角，适配不同起飞场景的弹道需求。模型渲染阶段采用分层材质赋予方案：支撑结构与导轨部分采用哑光磨砂金属材质，还原高强度铝合金构件的真实质感，表面做细微颗粒纹理处理模拟金属阳极氧化的表面效果；无人机机身部分采用亮黄色航空蒙皮材质，添加轻微的清漆层反射效果，还原复合材料蒙皮的视觉特征；铰接转轴、锁止旋钮等紧固件采用镀锌亮面金属材质，与主体结构形成材质层次区分；弹性蓄能组件部分采用黑色橡胶与金属结合的材质表现，还原弹性部件的真实视觉效果。设计过程中重点考量了装置的便携性与发射稳定性的平衡，在保证结构强度的前提下对非受力部位做轻量化镂空处理，降低整体装置重量，同时对发射过程中的受力路径做了结构强化，保证弹射瞬间的结构刚性，避免发射架形变影响无人机起飞精度。所有铰接部位均设置限位结构，防止部件运动超程造成结构损坏，整体模型结构完整，细节表现到位，可用于无人机发射系统的方案展示、结构教学以及后续的工程化改进参考。
