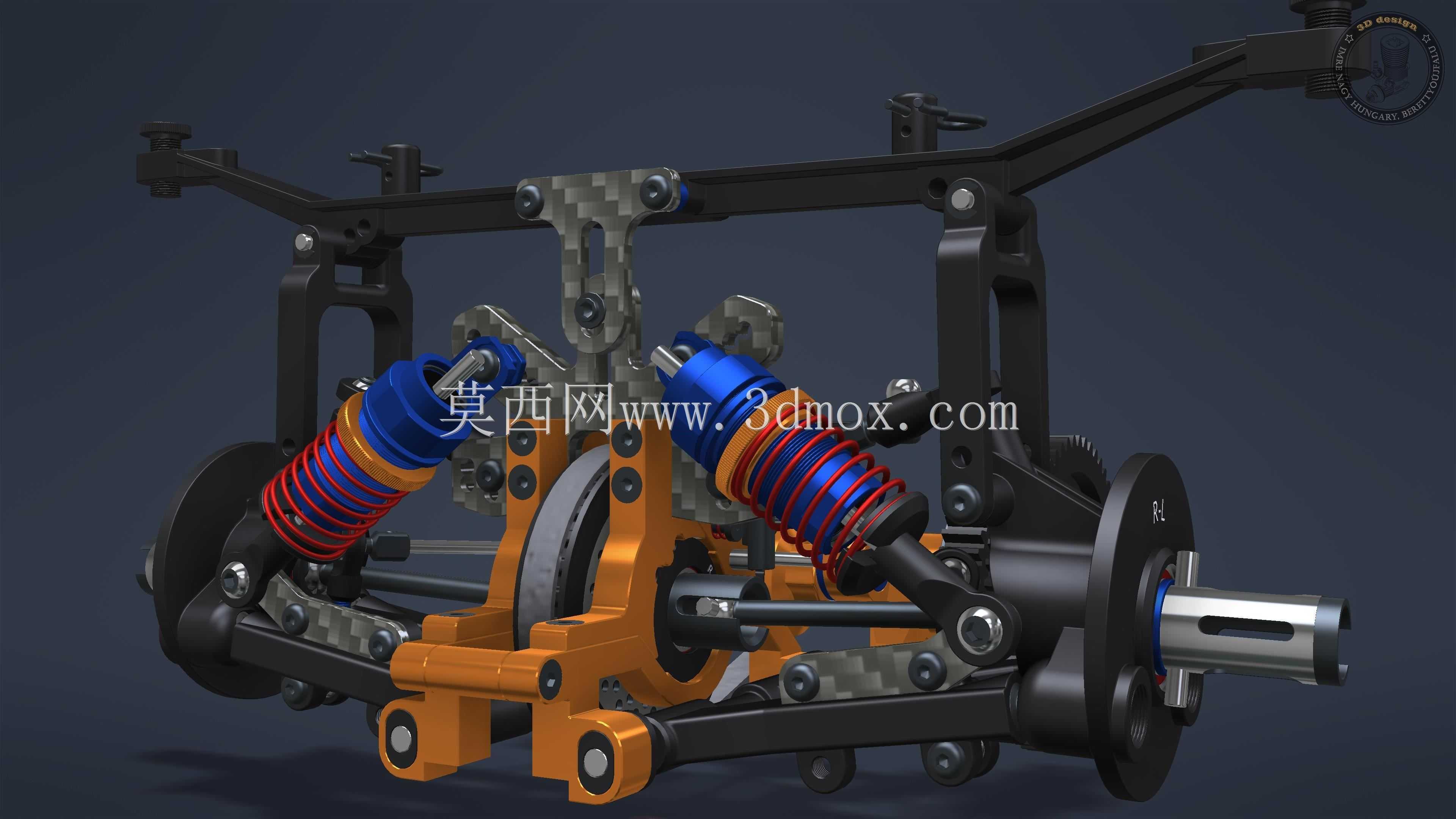

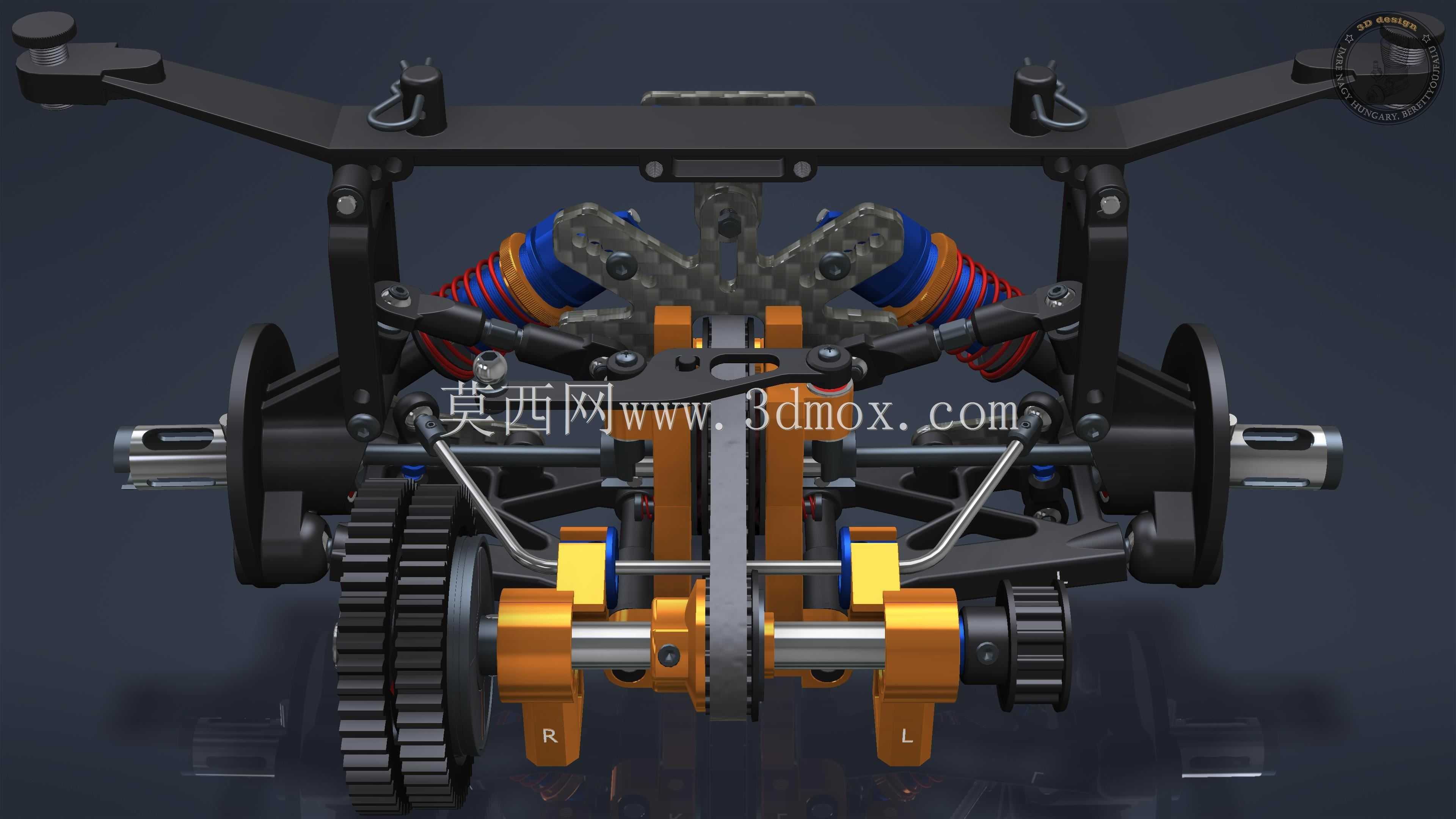

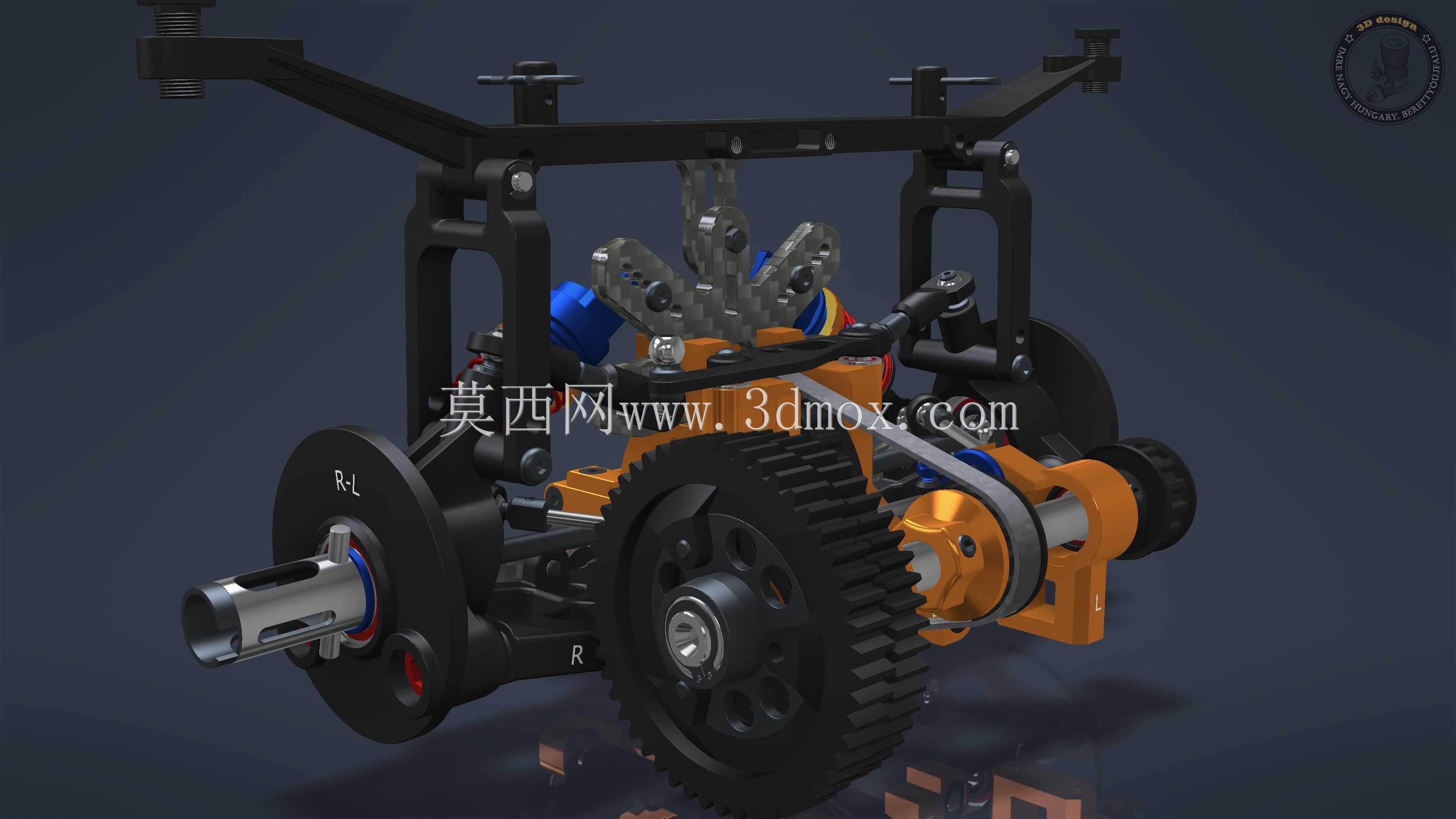

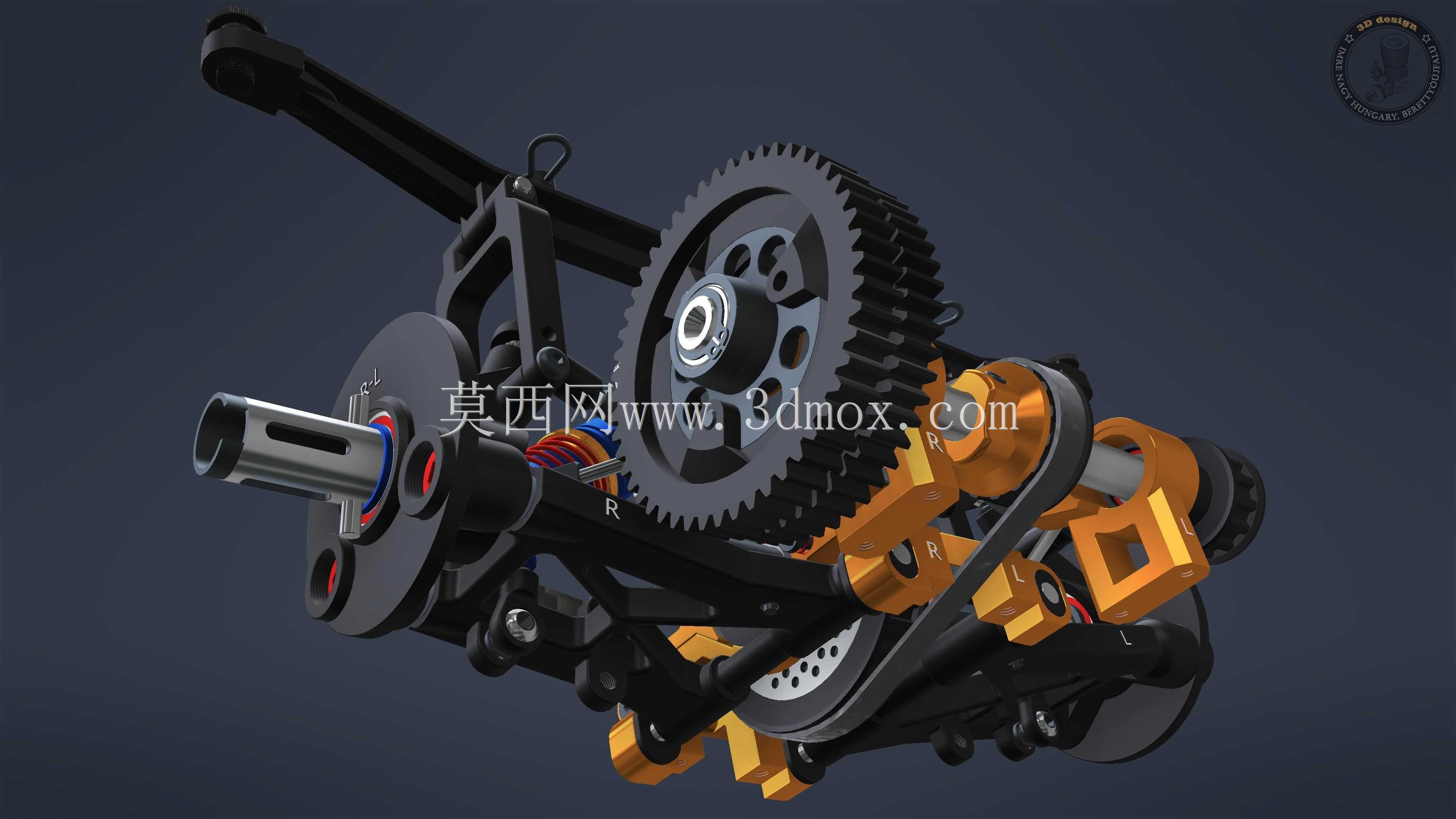

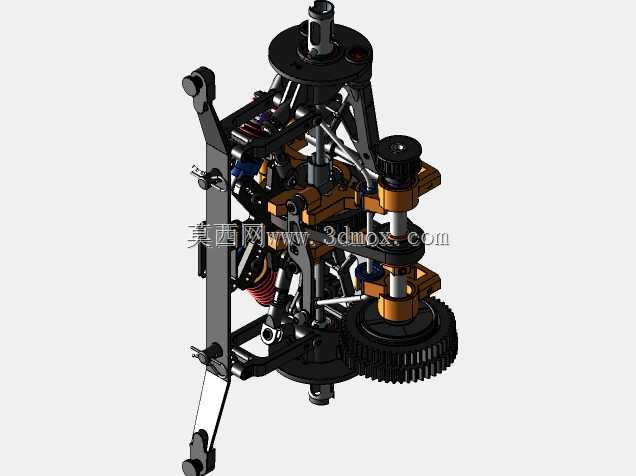

1:8比例遥控车后悬挂总成结构设计

　　这套1:8比例遥控车后悬挂总成，核心服务于越野类遥控模型的行走系统需求，适配大比例油动或者电动遥控越野车的后部行走承载场景，在模型车高速过弯、飞坡落地、非铺装路面行驶的工况下，承担车轮定位、冲击缓冲、动力传递的多重作用，是决定遥控车操控稳定性与行驶可靠性的核心结构单元。从实际使用场景来看，这类后悬挂多用于1:8比例的越野、大脚类遥控模型，这类模型的行驶路面多为砂石地、土坡、临时搭建的越野赛道，行驶过程中会持续受到来自路面的垂向冲击、侧向离心力以及起步刹车时的纵向载荷，悬挂结构的刚度匹配、活动自由度设计直接决定了车轮的贴地性能，也影响着传动系统的动力传输效率。从功能特性上拆解，这套总成集成了后轮安装支座、主减速齿轮组、悬挂摇臂铰接位、

　　避震器安装点位、差速器容纳腔几个核心功能模块，和传统1:10比例平跑车的后悬挂不同，这套结构的摇臂铰接跨度更大，主减速齿轮的模数更高，能够承受大扭矩动力输入下的齿轮啮合载荷，避免飞坡落地瞬间齿轮受冲击打齿的问题。设计思路上，这套后悬挂采用了双横臂独立悬挂的结构逻辑，上下摇臂的铰接点位置经过反复调校，在车轮上下跳动的过程中，能够将车轮的外倾角变化控制在合理区间，既保证过弯时轮胎的接地面积，又避免轮胎过度磨损；主减速齿轮与差速组件采用同轴布置的方案，将动力输入的大齿盘直接布置在悬挂总成的中部，缩短了动力传递的路径，减少了传动过程中的功率损耗，同时也让后部的重量分布更加集中，提升模型车行驶时的尾部跟随性。在安装边界与尺寸匹配上，

　　这套后悬挂的上部安装位对应模型车底盘后部的固定横梁，四个安装点的孔位间距适配主流1:8越野车型的底盘安装孔距，不需要额外打孔改装即可直接替换同规格的原厂悬挂部件；两侧车轮的输出轴采用六角结合器的标准接口，适配1:8比例模型通用的17mm六角轮毂，轮距参数匹配同比例车型的车壳宽度，不会出现轮胎突出车壳或者蹭到车壳内侧的问题；避震器的上下安装孔位采用球头铰接的标准尺寸，可适配同规格的螺纹式油压避震，玩家可以根据行驶路面的情况更换不同刚度的避震弹簧、调整避震油的粘度来改变悬挂的软硬特性。结构细节上，悬挂的摇臂与主支架采用了高低刚度匹配的设计思路，主安装支架采用高刚性的工程塑料材质，保证齿轮啮合位置的定位精度，

　　避免大载荷下支架变形导致齿轮啮合间隙变化；摇臂部位则采用带加强筋的韧性材质，在受到侧向冲击时能够产生微小的形变吸收冲击力，避免硬冲击下部件断裂。齿轮组件采用直齿圆柱齿轮的传动方案，相比斜齿齿轮，直齿结构的传动阻力更小，在模型车这种小尺寸传动场景下，加工和装配的精度要求更易控制，维护时更换齿轮也更加便捷，同时直齿结构在瞬间大扭矩输入下的抗冲击能力更强，更适配越野遥控车频繁急加速、落地冲击的使用工况。差速器的容纳腔采用密封式设计，可填充差速油来调整差速器的锁止特性，通过更换不同粘度的差速油，能够调整左右车轮的动力分配比例，在低抓路面可以使用低粘度差速油提升车轮的打滑适应性，在高抓铺装路面可以使用高粘度差速油提升起步和出弯的动力传递效率。悬挂的铰接部位全部采用金属衬套作为转动副，相比塑料直接铰接的结构，金属衬套的耐磨性能更好，长时间使用后铰接间隙不会明显变大，能够长期保持车轮定位参数的稳定，减少虚位对操控精度的影响。在实际装配调试的过程中，这套悬挂的上下摇臂铰接点预留了调整垫片的安装位置，可以通过增减垫片的厚度来调整车轮的后倾角与束角，匹配不同的操控风格需求；刹车组件的安装位集成在主减速齿轮的一侧，可适配同规格的碟刹组件，满足油动模型的机械刹车安装需求，电动车型也可以拆除刹车组件直接安装电机传动座，兼容两种动力形式的模型车改装需求。
