汽车引擎冷空气进气管道三维结构设计

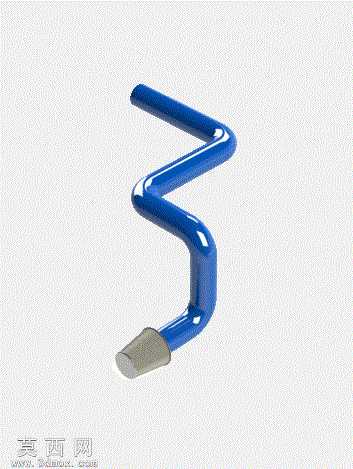

本作品为适配汽车引擎舱布局的冷空气进气管道三维建模设计，整体建模过程围绕实车安装空间的约束条件展开，首先通过测绘实车引擎舱内节气门位置、周边阀盖与电池的排布间隙、左侧前轮轮拱内侧的空间边界、翼子板衬板的安装点位，确定管道的整体走向与弯折参数。建模时采用扫掠特征作为核心构建方式，先绘制多段连续的空间路径曲线，精准匹配从引擎节气门出发，绕开周边阀盖、电池组件，延伸至左侧前轮轮拱区域，最终下转衔接翼子板衬板进气口的完整走向，路径曲线的弯折处均采用大曲率圆角过渡，避免空气流通时产生过大的风阻与紊流，保证进气效率。管道主体截面采用正圆形设计，管壁厚度按照车用进气管道的通用标准设置，保证结构强度的同时控制整体重量。管道末端的进气接口处设计有适配的连接结构，采用渐变截面过渡，匹配翼子板衬板处的进气口尺寸，接口边缘做加厚处理，方便后续安装密封胶圈与固定卡扣。材质渲染阶段，管道主体赋予亮面蓝色工程塑料材质，调整材质的反射参数与粗糙度，还原车用改性PP塑料的表面质感，清晰呈现管道弯折处的光影过渡，凸显管路的流畅形态；末端接口处赋予灰色磨砂质感的复合材料材质，区分不同功能段的材质差异，还原实车部件的真实视觉效果。设计过程中反复校核管道与周边部件的间隙，确保安装后不会与引擎舱内的阀盖、电池、轮拱内衬等部件发生运动干涉，同时兼顾进气路径的长度与弯折角度，平衡冷空气导入量与引擎舱布局的适配性，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，可直接用于改装方案验证、安装模拟以及相关教学演示场景。
