通讯设备用带定位柱折弯安装金属固定支架

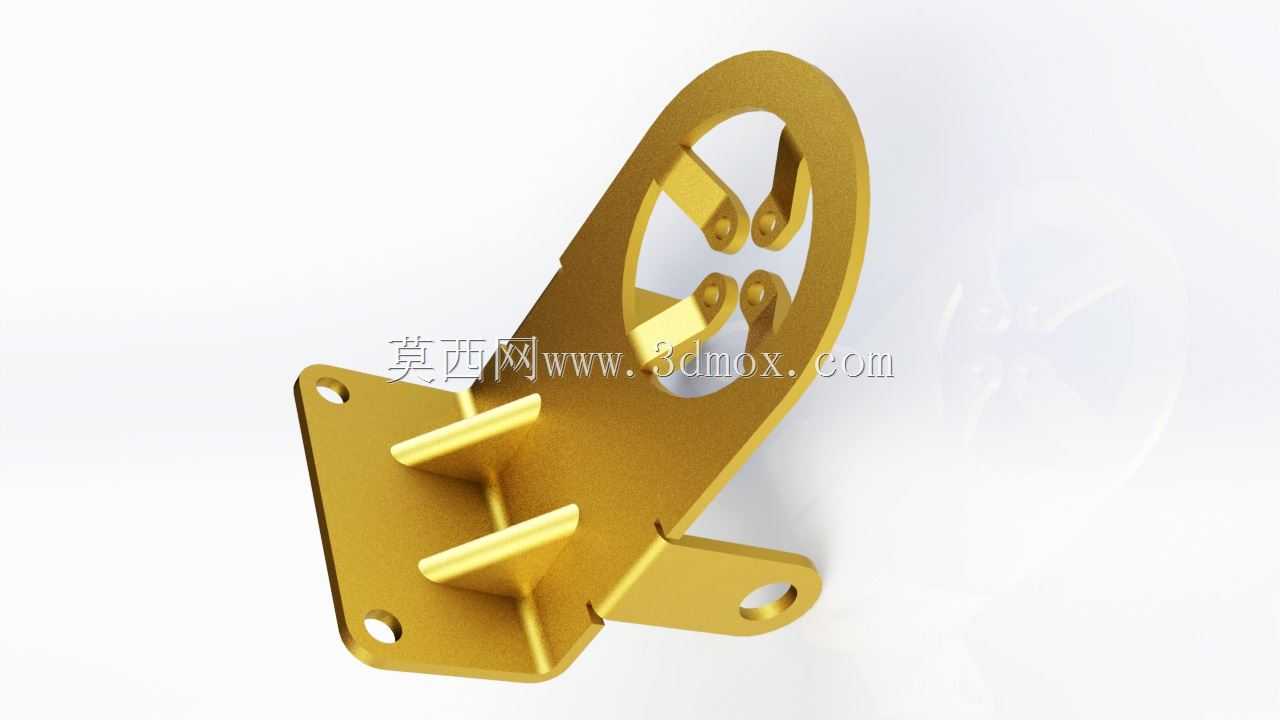

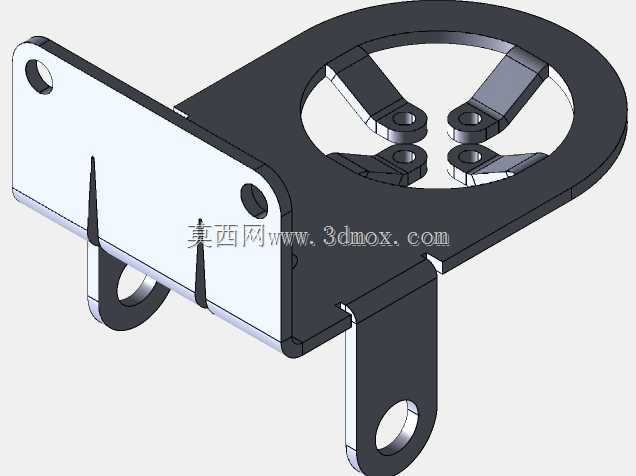

　　这款金属固定支架主要应用在小型通讯终端设备的内部模组固定场景，常见于手持通讯设备、便携信号传输模块的内部结构中，承担核心功能模组的定位、承载与限位作用，避免设备在携带、使用过程中出现模组移位、松脱的问题，保障内部信号传输、电路连接的稳定性。从结构设计来看，支架采用一体化钣金折弯成型工艺，主体弯折形成90度的安装基准面，其中一个平面开设两个圆形通孔，用于穿设紧固件完成与设备主壳体的锁附固定，另一平面延伸出带环形镂空的承载结构，环形结构内侧均匀分布四个带安装孔的凸耳，用于卡接或锁附对应的功能模组，凸耳的位置精度直接决定模组安装后的同轴度，因此在建模阶段需要严格控制凸耳的相对位置公差，避免装配后出现模组偏斜、接插件对位不准的问题。

　　支架侧面还延伸出一个带单孔的辅助固定耳，用于和设备内部的相邻结构件做辅助连接，进一步提升支架的安装刚性，减少设备受冲击时的支架形变量。三个凸起的定位柱设置在主承载平面上，对应功能模组底部的定位凹槽，装配时可以先通过定位柱完成模组的预定位，再进行紧固件锁附，大幅提升装配效率，同时也能避免锁附过程中模组出现滑移错位。设计过程中需要重点考量安装边界的适配性，支架的整体外轮廓尺寸需要匹配设备内部的预留安装空间，折弯处的圆角半径需要符合钣金冲压的工艺要求，避免折弯时出现材料开裂的问题，所有安装孔的孔径、孔位需要和对应配合件的参数完全匹配，定位柱的高度需要略高于模组安装面的间隙值，保证定位作用有效，同时不能过高导致模组装配后出现顶起虚装的问题。

　　环形镂空结构的设计一方面是为了减轻支架自身重量，符合便携通讯设备的轻量化设计要求，另一方面也能为模组底部的接线、散热预留足够空间，避免支架完全封闭影响模组的散热效率，减少设备长时间工作时的热量积聚。在实际选型应用时，需要确认支架的材质厚度是否满足承载要求，若固定的模组重量较大，可适当增加钣金厚度，或在折弯处增设加强筋结构提升整体强度，安装时需要保证基准面与设备壳体完全贴合，避免出现安装间隙导致支架受力不均，长期使用后出现变形问题。这类支架的建模过程需要兼顾结构功能与加工工艺的可行性，所有折弯边的设计需要预留足够的折弯避空位，避免和相邻结构件产生干涉，安装孔的位置需要距离折弯边有足够的距离，防止冲压加工时出现孔位变形的问题。
