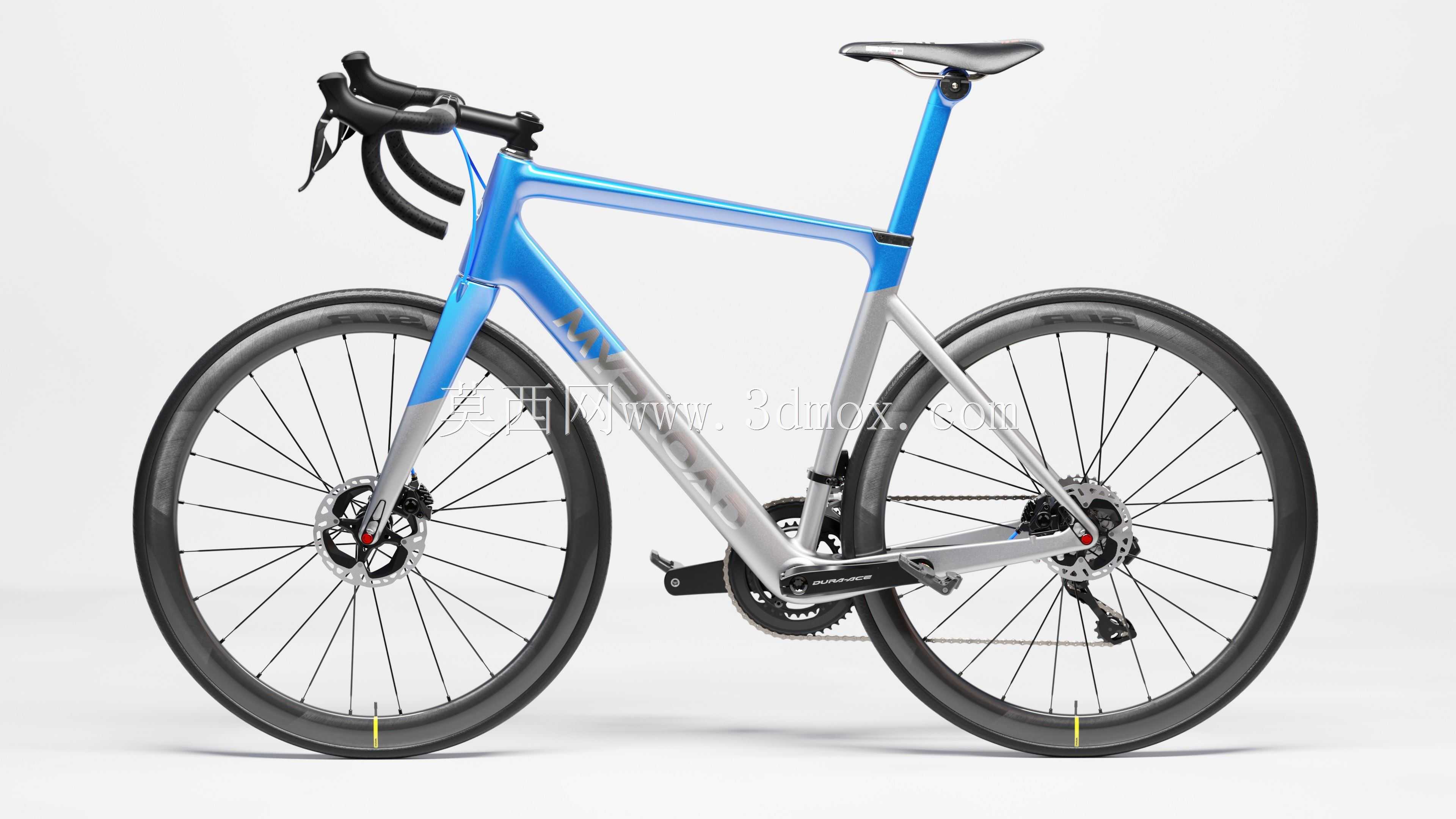

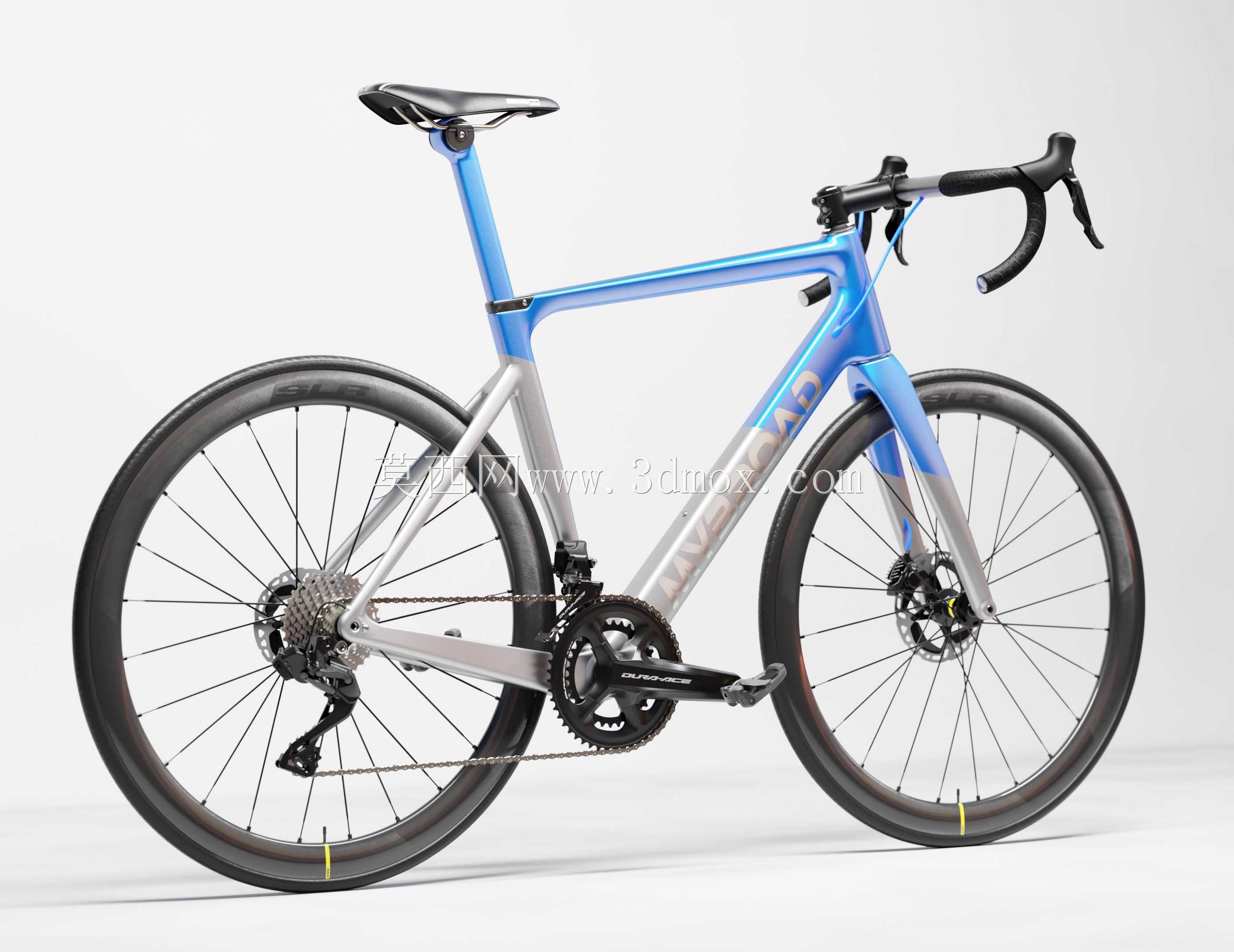

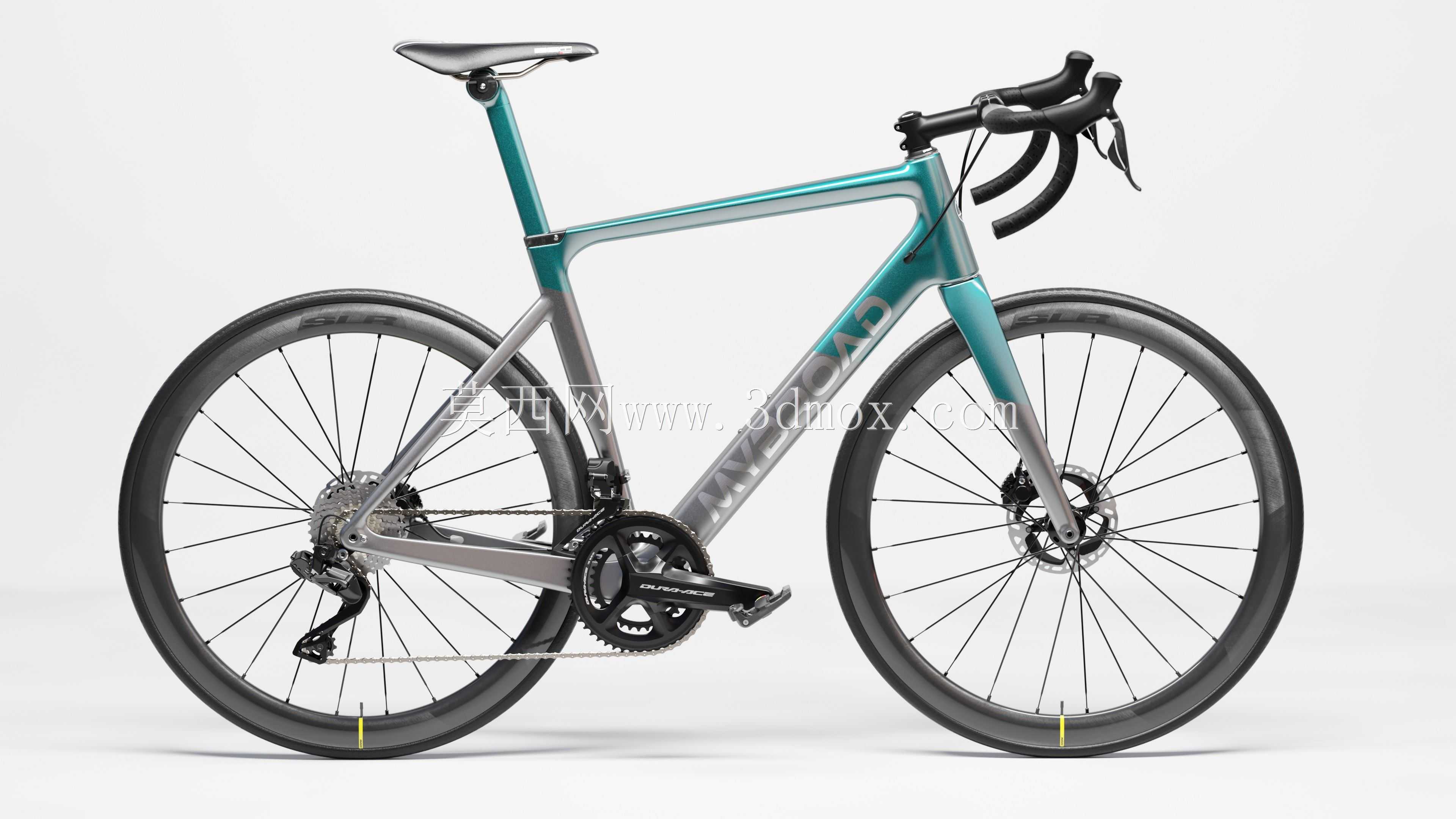

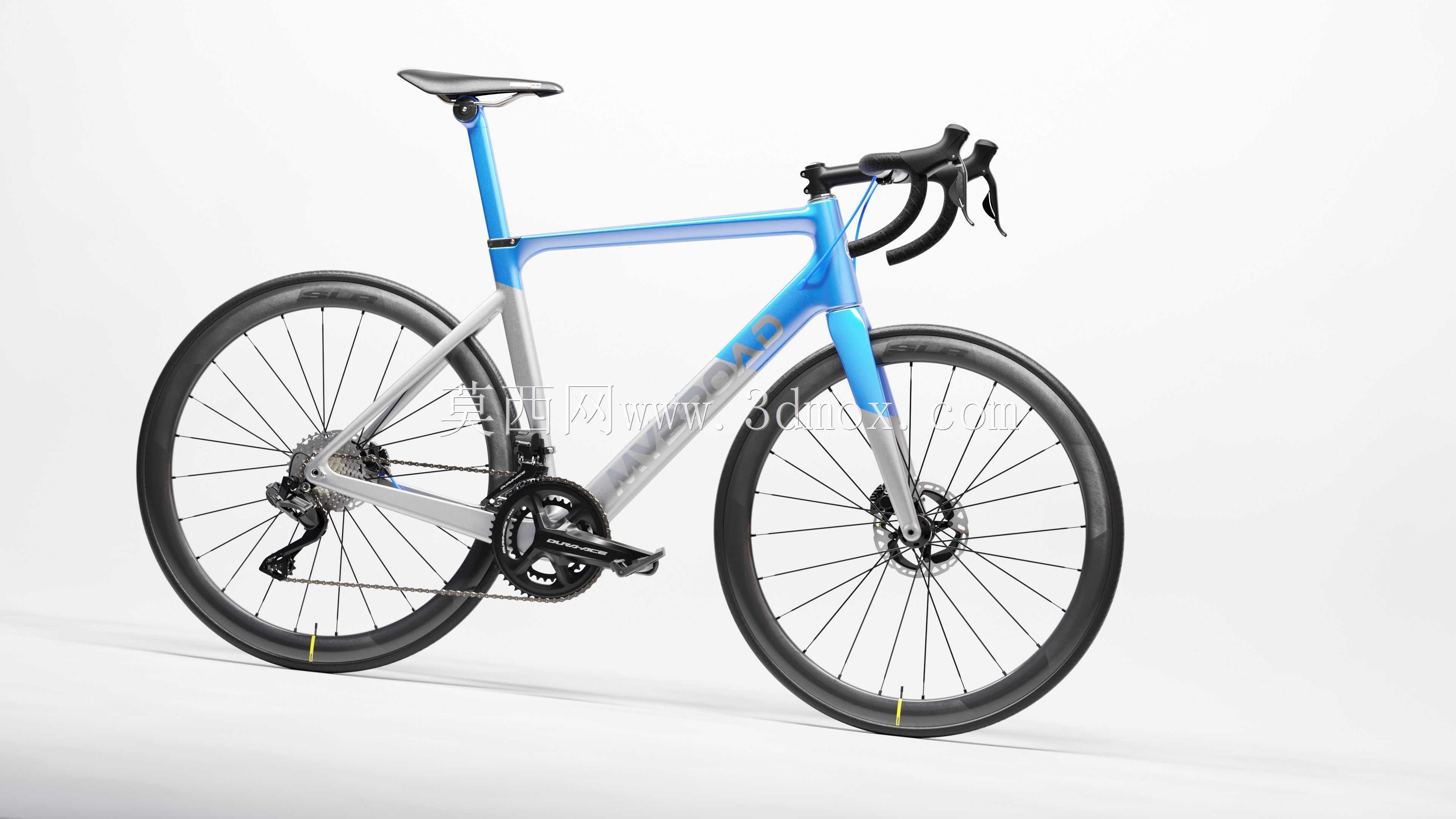

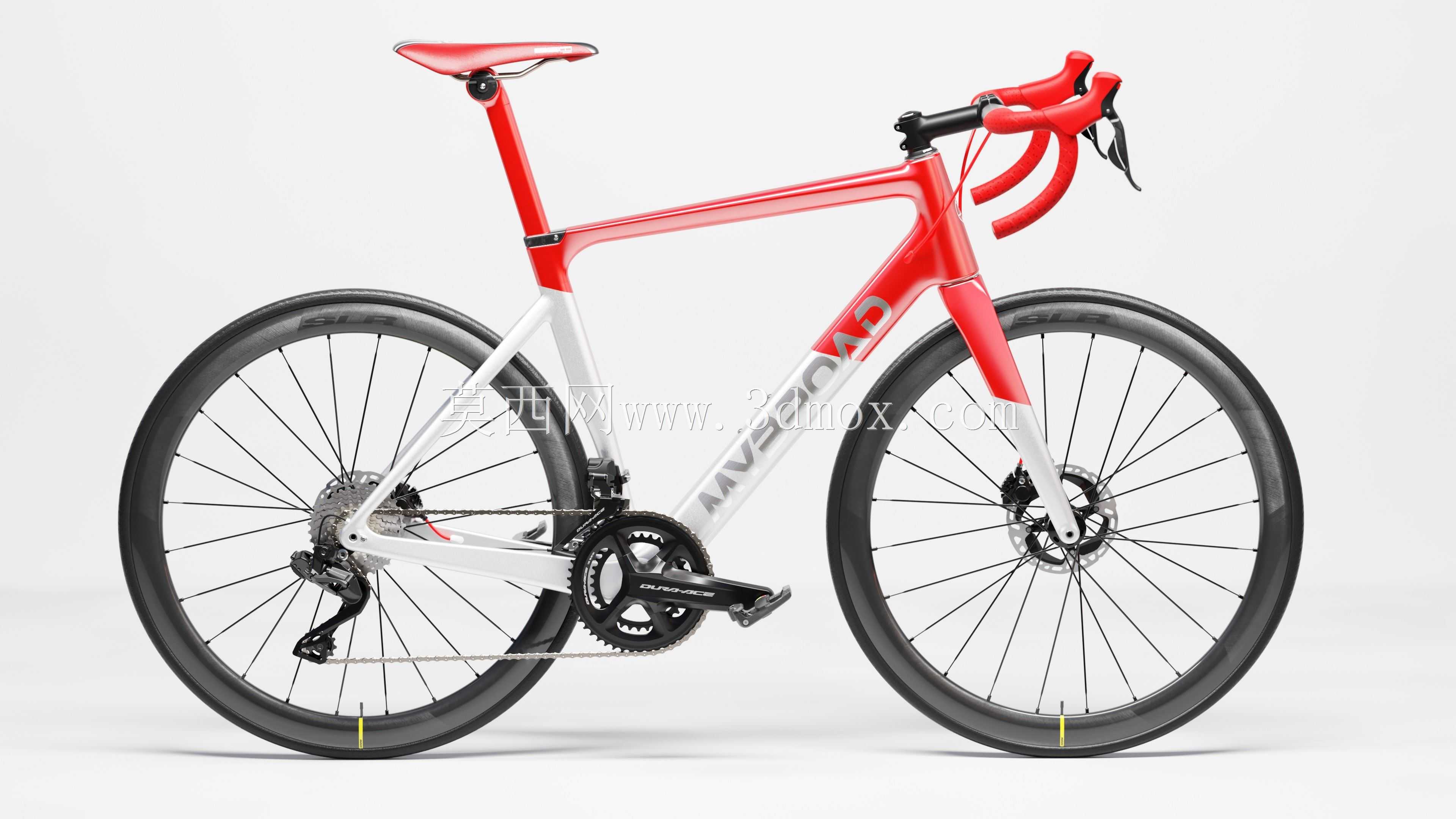

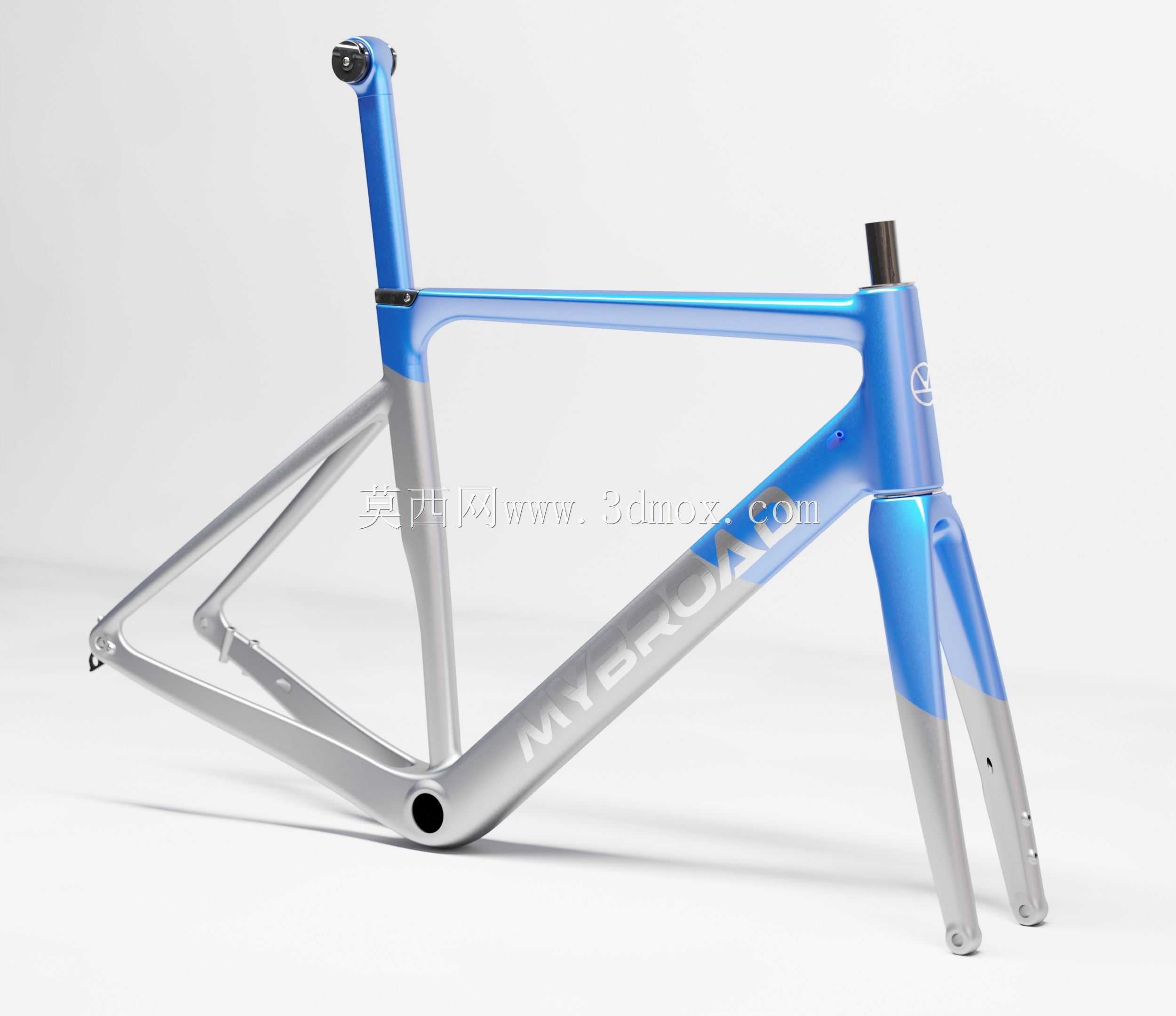

搭载盘式制动系统的碳纤维公路骑行单车

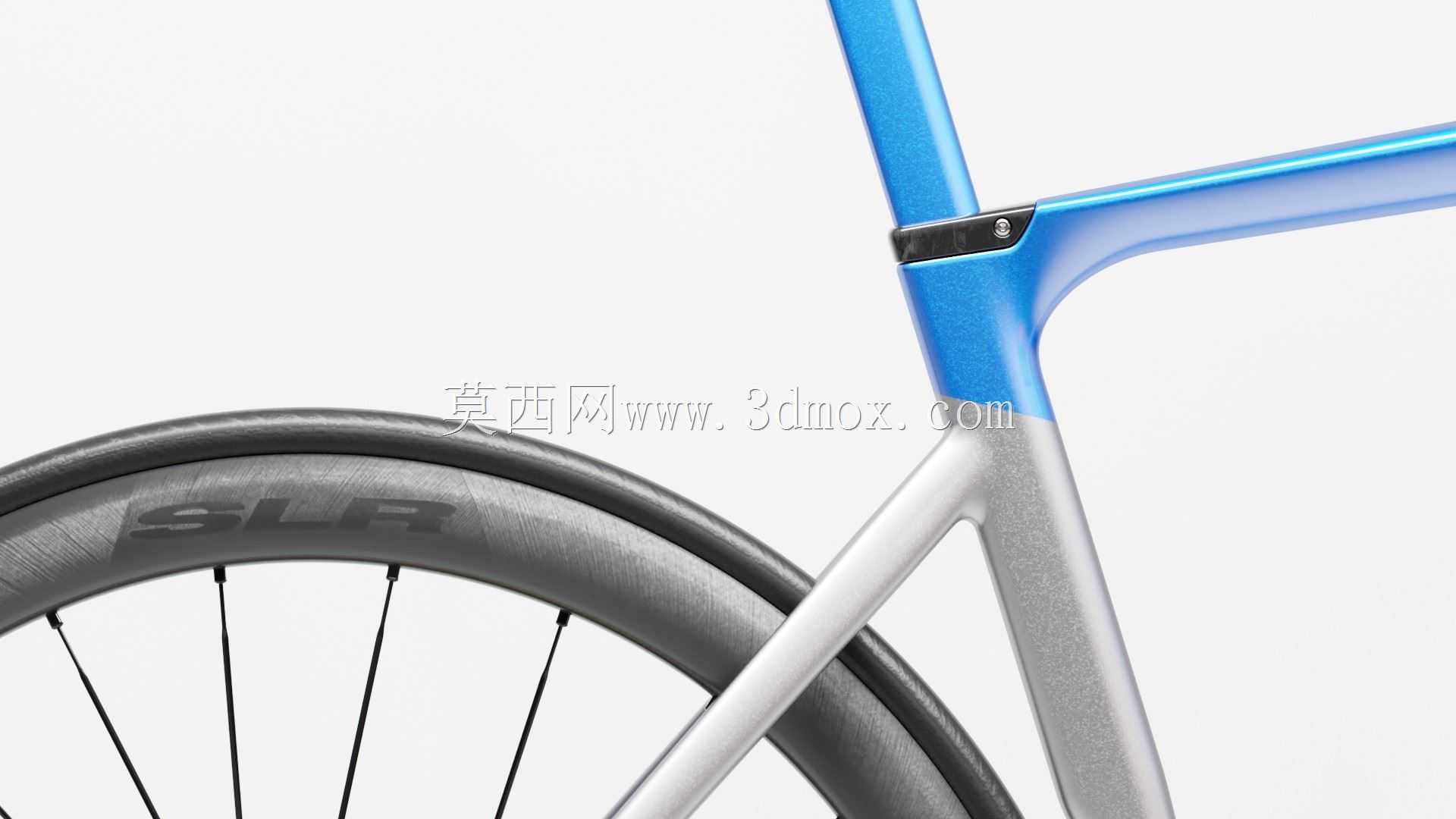

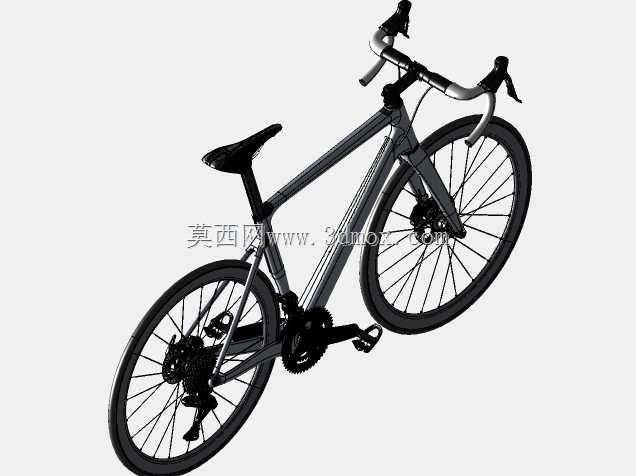

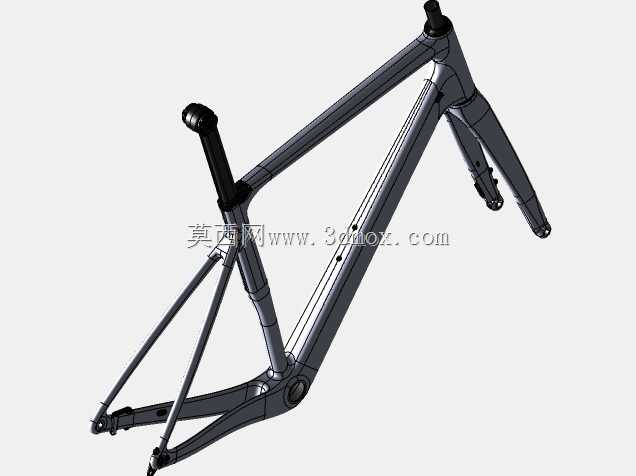

　　这款公路骑行单车的三维结构，完整还原了碟刹公路车的实际装配逻辑，所有部件的配合边界都按照实车装配公差做了还原，可直接用于结构验证、改装方案推演或者骑行器材的结构教学场景。日常铺装路面长距离骑行、业余公路赛事参赛、日常通勤代步都是这类车型的核心应用场景，相比圈刹车型，盘式制动器的配置让车辆在雨天、长下坡连续制动的工况下能保持更稳定的制动效能，不会出现圈刹结构因轮圈沾水、刹车块磨损导致的制动力衰减问题。从功能特性来看，整车采用破风构型的碳纤维车架，前叉与后上叉都做了截面优化，骑行过程中能有效降低正面风阻，五通位置做了刚性强化处理，踩踏发力时的形变量控制在竞技骑行的合理区间，不会出现软尾车型常见的发力泄力问题。

　　传动系统采用公路车标准的双盘变速结构，牙盘、飞轮、链条、前后变速器的配合间隙都按照实车装配标准预留，指拨与变速器的走线路径完全贴合车架下管与后下叉的走线槽，不会出现线管干涉车把转动、剐蹭辐条的问题。盘式制动器的安装座直接集成在前叉末端与后下叉位置，采用平装式碟刹安装标准，刹车卡钳与碟片的间隙预留了0.2-0.3mm的调整空间，安装调试时不需要额外打磨安装座就能保证碟片不蹭卡钳。设计过程中优先考虑了不同身高用户的适配性，车架的立管角度、头管长度、reach值都按照竞技公路车的通用几何做了设定，座管采用后飘式结构，可调整范围覆盖165cm到185cm身高用户的骑行姿态需求，车把采用弯把构型，下把位的握持位置预留了变速手柄的安装空间，

　　刹把的转动角度与车把的弯曲弧度匹配，长时间握持下把位摇车时不会出现手腕角度不适的问题。外形尺寸方面，整车长度控制在175cm左右，车把宽度为42cm，符合成年男性肩宽的通用适配范围，轮组采用700c标准公路车轮径，轮胎宽度为28c，兼顾滚阻与路面滤震性能，碟片直径为160mm，能满足连续长下坡制动的热容量需求，不会出现长时间制动后碟片过热导致的制动力热衰减。安装边界上，所有外接配件的安装位都做了标准化预留，水壶架安装孔位于车架下管与立管位置，孔距为64mm的通用标准，可适配市面上绝大多数市售水壶架，座管直径为27.2mm，可更换不同后飘量、不同材质的座管来调整骑行姿态，前叉舵管为标准1-1/8英寸口径，

　　可适配不同长度的把立来调整车把前后位置，满足不同用户的fitting调整需求。车架的后开档为142mm筒轴标准，前开档为100mm筒轴标准，轮组的安装定位精度比快拆结构更高，大力摇车时轮组不会出现偏移异响问题。整车的走线分为内走线与外走线结合的结构，变速线管与刹车油管从车把位置进入头管后，沿着车架内部通道延伸至前后变速器与卡钳位置，车架外仅露出必要的线管接头，既降低了线管外露带来的风阻，也减少了雨水、泥沙对线管的侵蚀，能延长线管的使用寿命。脚踏安装位置采用标准9/16英寸的曲柄螺纹，可适配不同类型的公路锁踏或者平踏，满足不同用户的使用习惯。座垫采用短鼻竞技构型，座弓为标准7mm圆形导轨，可前后调整的范围达到5cm，能适配不同的坐骨宽度与骑行姿态设定。
