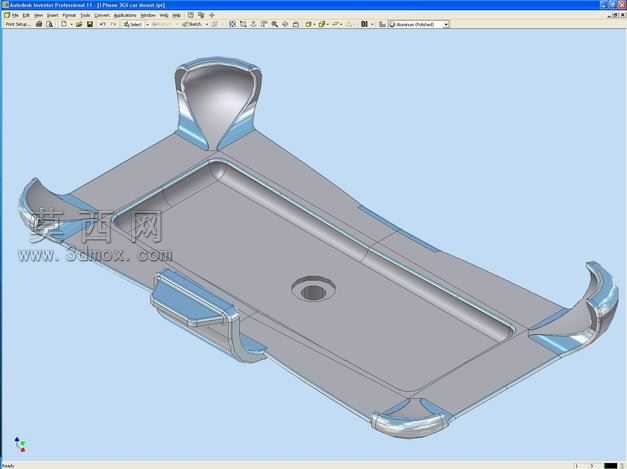

适配iPhone3GS的车载固定支架三维设计

本作品是针对iPhone 3GS手机设计的车载装载固定支架，整体建模过程围绕车载使用场景的实际需求展开，在三维建模阶段首先完成了手机本体的尺寸适配基准搭建，精准匹配iPhone 3GS的机身厚度、边角弧度与侧边轮廓，确保支架与手机的贴合度能够满足车载颠簸环境下的固定要求。支架主体采用一体化承托底板设计，底板中部预留圆形安装孔位，可适配车载出风口卡扣或中控台粘贴底座的安装需求，底板边缘做了内凹承托槽结构，槽体深度经过反复调整，既能够限制手机在行车过程中的前后窜动，又不会遮挡手机屏幕与侧边按键。支架的四个边角设置了带弧度的弹性夹持爪，夹持爪外侧做了流线型收边处理，建模时对爪部的弯折角度做了多轮参数调整，保证爪部能够贴合手机边角的圆弧过渡，同时预留合理的夹持预紧量，避免夹持过紧刮伤手机外壳，也防止夹持过松导致手机在车辆加速、刹车或转向时脱落。在材质与渲染表现上，支架主体设定为硬质ABS工程塑料材质，表面做细磨砂质感处理，夹持爪的接触部位设置了软质防滑胶层，渲染时通过不同的材质反光度区分硬质塑料与软胶的质感差异，软胶部分采用低反光的半哑光表现，硬质主体则呈现均匀的微磨砂塑料光泽，整体视觉效果贴近实际量产产品的质感。建模过程中充分考虑了后续快速原型制作的工艺要求，所有结构均做了均匀的壁厚处理，避免出现壁厚突变导致的3D打印翘曲问题，边角位置全部添加了合理的工艺圆角，既提升使用时的触感安全性，也符合快速原型制作的成型工艺特点。夹持爪与主体底板的连接位置做了加强筋结构设计，在不增加整体壁厚的前提下提升爪部的结构强度，保证反复取放手机的过程中夹持结构不会出现断裂或塑性变形。整体设计没有多余的装饰性结构，所有造型特征都服务于车载固定手机的核心功能，在保证结构强度与固定可靠性的前提下尽可能精简支架体积，减少对车内空间的占用，同时兼顾安装与取放手机的操作便捷性，用户单手即可完成手机的放置与取下操作，适配行车过程中的使用习惯。
