单级传动齿轮箱壳体结构三维设计

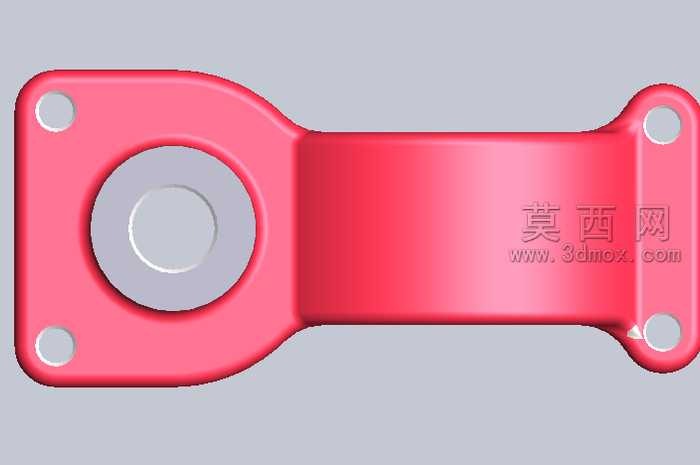

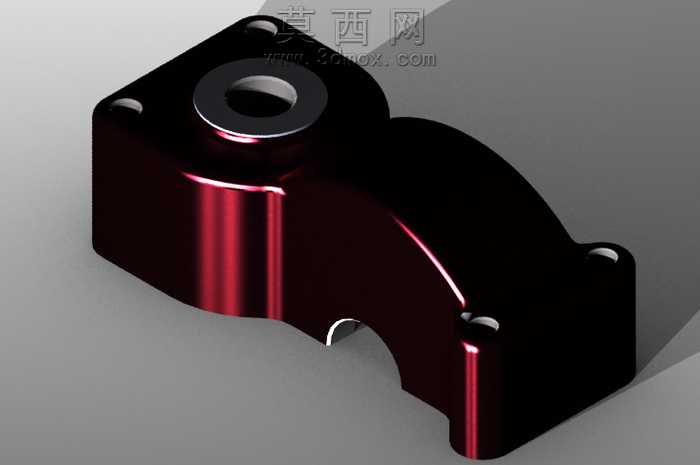

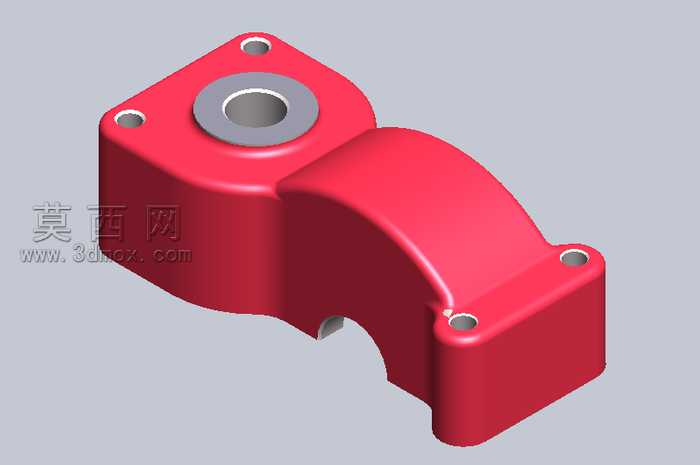

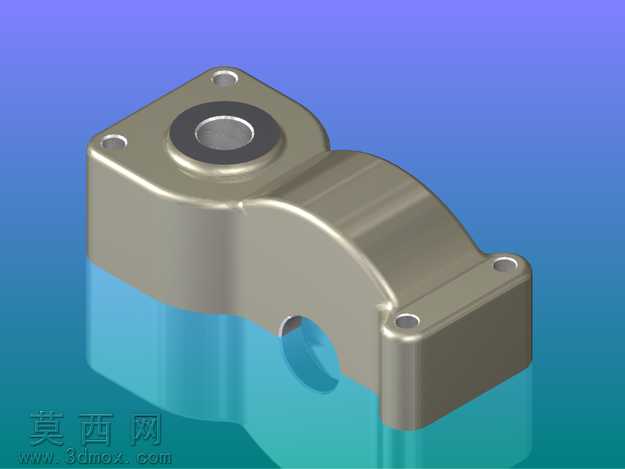

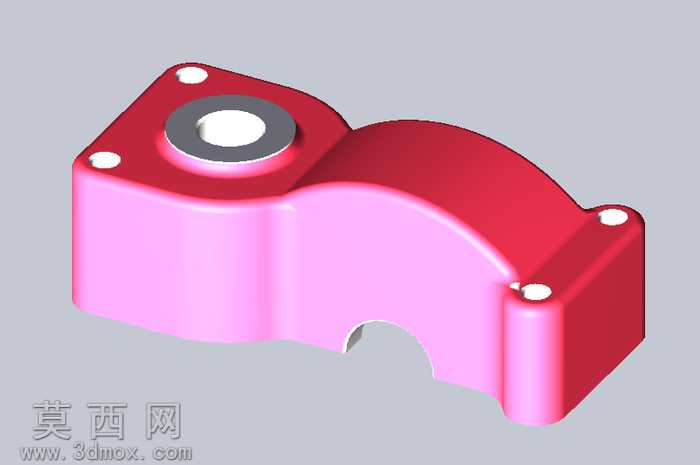

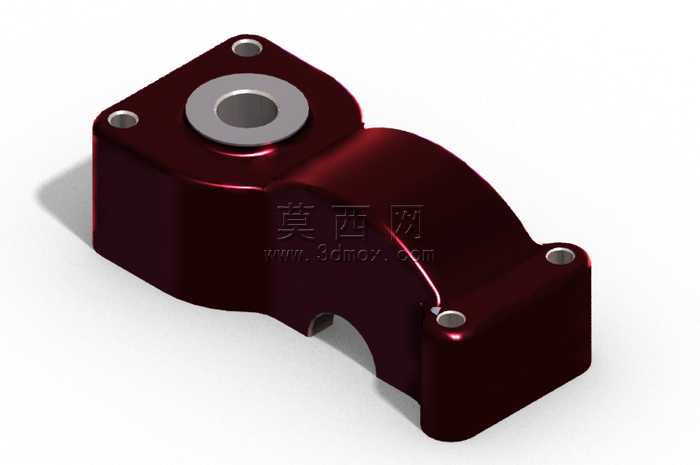

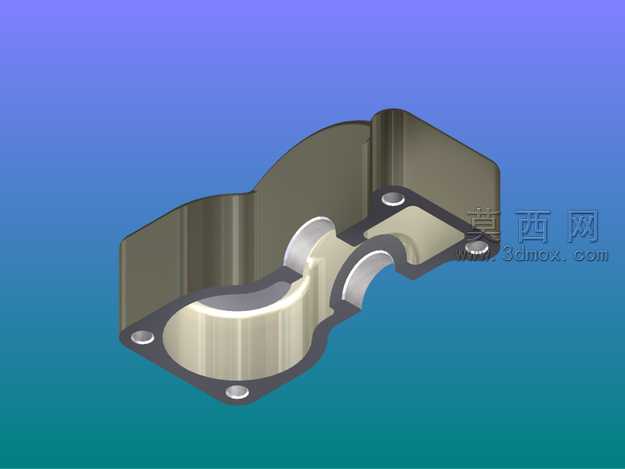

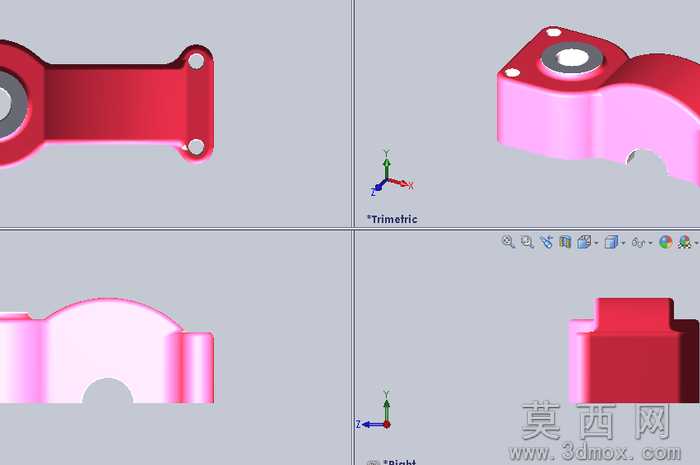

本作品为单级传动齿轮箱的壳体结构三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上结合整体塑形的建模思路，先对齿轮箱的功能需求进行拆解，明确箱体需要容纳齿轮传动副、支撑输入输出轴、预留安装定位点位、保障壳体结构刚度的核心设计目标。建模阶段首先绘制箱体的主体轮廓草图，通过拉伸、拔模、倒圆角等基础特征命令构建箱体的上下分体基础结构，针对箱体上的轴承安装孔位，采用同轴心定位的方式绘制凸台结构，确保轴承安装位的同轴度公差符合机械设计规范，同时在孔位周边设计加厚的加强筋结构，提升轴系支撑位置的结构强度，避免传动过程中受力产生形变影响齿轮啮合精度。箱体的安装固定点位采用沉头孔设计，分别布置在箱体的四个边角及侧面连接位置，沉头孔的深度与孔径参数匹配常规机械安装螺栓的尺寸规格，保障安装后螺栓头不会突出箱体表面，提升装配后的外观整洁度与安装适配性。材质渲染阶段，将箱体主体赋予金属铸造材质效果，模拟铸铝箱体经表面喷砂处理后的哑光金属质感，对轴承安装孔的内圈、箱体分型面位置赋予精加工后的金属光泽材质，区分铸造毛坯面与机加工面的视觉差异，箱体下半部分采用半透明的蓝色材质进行渲染处理，可直观展示箱体内部的腔体空间结构，方便观察内部齿轮的安装空间与轴系布置位置。结构设计上充分考虑齿轮箱的实际使用场景，在箱体侧面预留了油位观察、润滑油加注的开孔位置，箱体底部的腔体预留了足够的储油空间，保障齿轮传动过程中的飞溅润滑需求，箱体的分型面位置设计了定位止口结构，可保障上下箱体装配时的定位精度，避免装配错位导致的轴系不同心问题。整体建模过程严格遵循机械设计的工艺规范，所有特征的圆角、拔模角度均符合铸造生产的工艺要求，不存在无法开模、无法加工的尖锐结构与倒扣特征，模型的各部分尺寸比例协调，既满足传动部件的安装空间需求，也尽可能控制箱体的整体体积与材料用量，实现结构强度与轻量化的平衡。
