多层槽结构金属环形密封配件

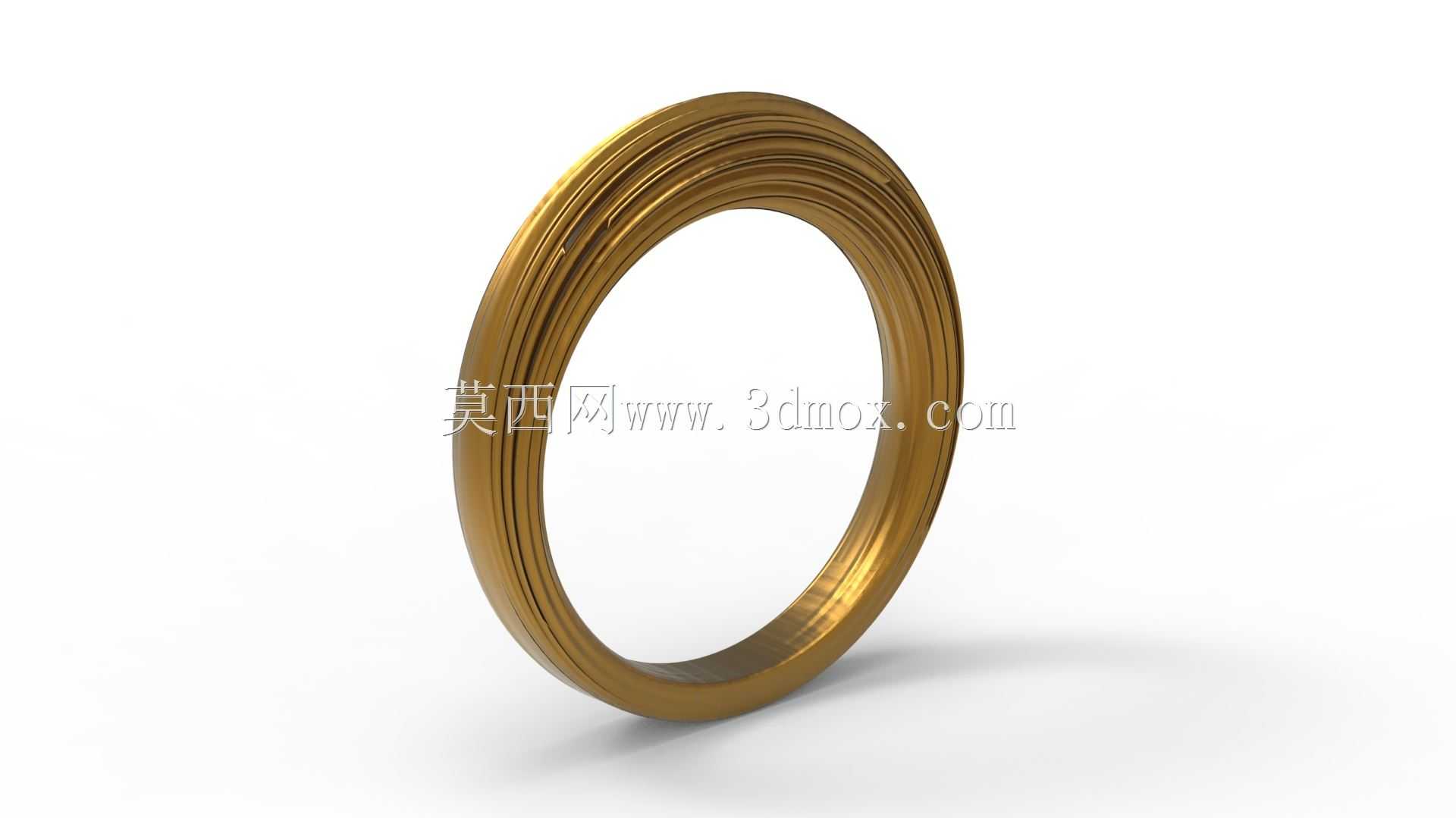

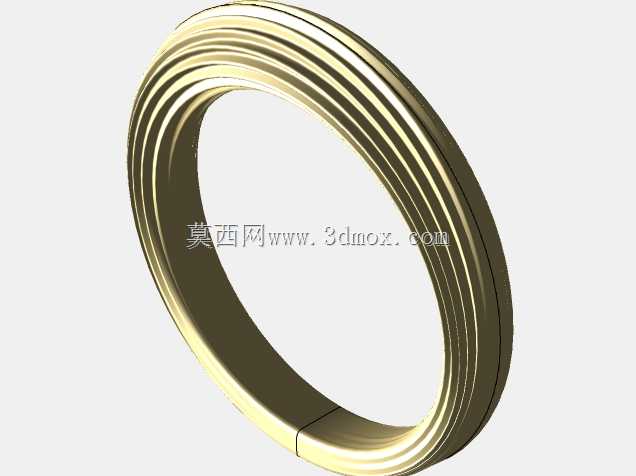

　　这类带多层周向槽的金属环形构件，在通讯设备装配、精密五金连接、小型机电密封场景中应用十分广泛，很多人第一眼会把它误认成装饰戒指，但从工程结构角度看，它的每一处槽型、壁厚、表面处理都是为实际装配功能服务的。先从实际安装边界说起，这类环形件的径向截面宽度通常控制在3-5mm区间，轴向厚度根据适配场景不同在2-4mm浮动，整体外圆直径多匹配小尺寸装配孔位，内孔需要穿过对应规格的柱状连接件，安装时不需要额外的焊接或粘接工序，依靠自身多层槽的过盈配合或者配套密封圈的嵌合就能完成固定，不会在装配过程中刮伤配合件的表面镀层。

　　从功能特性上看，环体表面的多层平行周向槽不是装饰纹路，每一道槽都有实际作用：靠近内孔的槽位主要用来嵌装微型O型密封圈，在通讯设备的射频接头部位，这类带槽环可以填充接头与壳体之间的装配间隙，阻挡外界粉尘、水汽进入接头内部，避免信号传输出现接触不良的问题；外圆侧的槽位主要用来实现轴向定位，装配时卡入壳体对应的卡槽内，能避免环形件在设备受振动、晃动时出现轴向窜动，哪怕是设备经历运输过程的颠簸，也不会出现移位脱落的情况。环体本身采用金属材质加工，表面做了镀覆处理，既具备足够的结构强度，不会在装配夹紧时出现塑性变形，也能抵抗日常使用中的汗液、潮湿空气腐蚀，长期使用不会出现锈迹卡滞的问题。

　　设计这类环形件的时候，首先要明确适配场景的装配公差，内孔的尺寸公差需要严格控制在H7精度区间，既保证能顺利套入对应尺寸的连接柱，又不会因为间隙过大出现晃动；周向槽的槽宽、槽深需要和配套的密封圈线径匹配，槽深过浅会导致密封圈压缩量不足，密封效果打折扣，槽深过深则会让密封圈过度压缩，提前出现老化失效，缩短整体使用寿命。环体的边缘位置都做了微小的倒角处理，没有尖锐的毛刺棱角，一方面是装配时不会割伤操作人员的手指，另一方面也不会在穿入装配孔时刮伤孔壁的防护涂层，避免涂层脱落造成内部碎屑卡滞。很多新手建模的时候容易忽略槽与槽之间的壁厚，要是相邻槽的间隔壁厚设计得太薄，加工过程中很容易出现振纹，甚至夹紧时出现变形，实际建模时需要保证槽间壁厚不小于0.8mm，给后续的车削加工留足够的结构刚性。

　　在不同的应用场景里，这类环形件的细节设计也会做对应调整：用在通讯设备内部的版本，会在表面做绝缘镀层处理，避免金属环接触相邻的电路触点造成短路；用在小型机械转动部位的版本，会适当增加环体的壁厚，槽位设计成储油槽结构，装配时填充润滑脂，能给相邻的转动轴提供持续的润滑，减少转动过程中的摩擦阻力；用在装饰性五金装配的版本，会把外表面的槽型做的更细密，提升外观的精致度，但核心的定位、密封功能结构不会做删减。实际建模过程中，这类环形件不需要复杂的曲面操作，以旋转特征为基础，先绘制出半截面的轮廓线，把每一道槽的位置、深度、倒角都在草图里标注清楚，旋转生成实体后再做边缘的圆角处理，就能得到符合加工要求的模型，建模时要注意所有槽位的转角都要留微小的圆角，避免加工时出现应力集中，导致零件在受夹紧力时出现裂纹。
