小型螺旋弹簧式阻尼减震构件设计

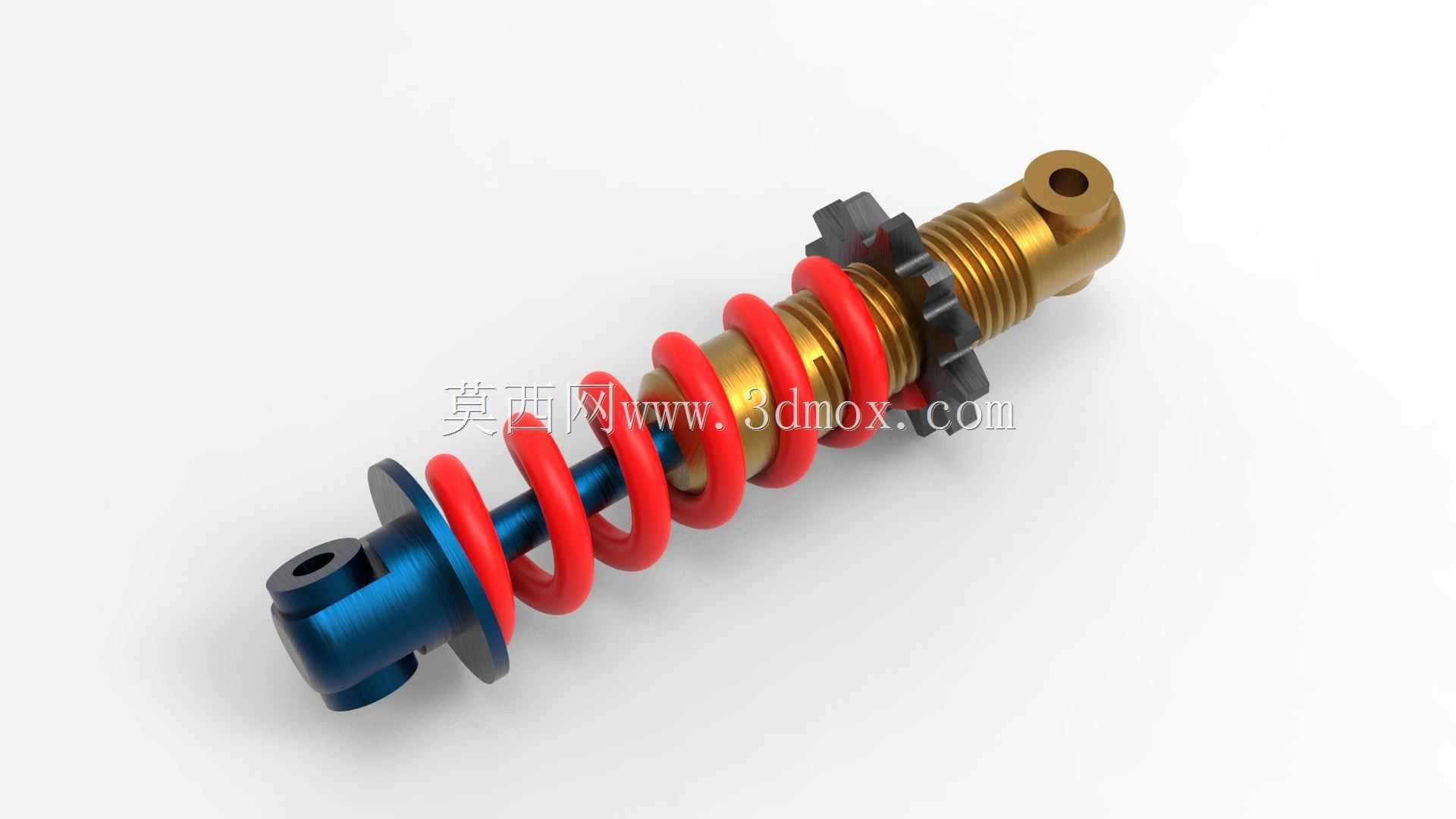

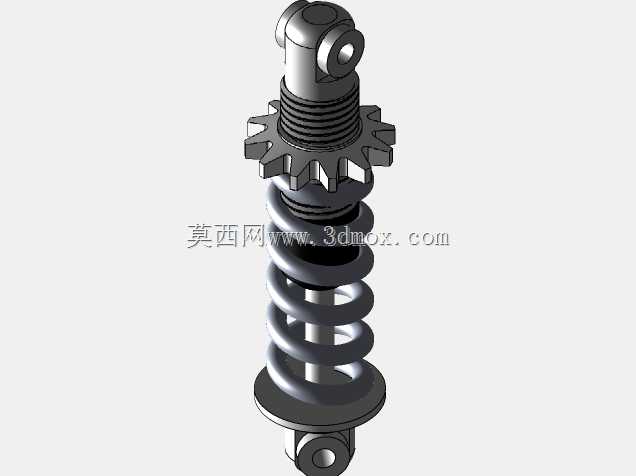

　　这类小型螺旋弹簧阻尼减震构件，常应用在对空间占用要求严苛的小型机电设备、便携代步装置、精密仪器隔振工位上，核心作用是吸收设备运行过程中产生的往复冲击能量，衰减振动传递路径上的振幅，避免刚性连接部位在持续交变载荷下出现疲劳失效，同时降低振动传导带来的结构异响、精密元器件偏移等问题。从结构设计逻辑来看，该构件采用圆柱螺旋压缩弹簧作为核心弹性承载单元，搭配两端的金属连接端座与中间的阻尼调节结构，弹簧选用红色涂装的高强度弹簧钢绕制，螺距均匀，刚度匹配小型载荷工况的缓冲需求，既不会因刚度过大导致缓冲行程不足，也不会因刚度过小出现承载后压并、失去缓冲能力的问题。两端的连接端座分别设计了带安装孔的铰接结构，上端为单耳带通孔的接头，

　　下端为带法兰限位的双耳铰接结构，安装时可通过销轴快速完成与设备安装位的铰接固定，铰接结构的设计允许构件在工作过程中承受一定角度的偏摆载荷，避免安装同轴度误差带来的侧向附加力损坏弹簧与阻尼结构。中间的阻尼调节环采用齿状防滑结构，可根据实际工况的载荷大小调整阻尼预紧力，改变阻尼段的摩擦阻尼系数，匹配不同冲击频率下的减震需求，当设备受到瞬时冲击时，弹簧首先压缩吸收冲击动能，同时阻尼结构通过相对运动的摩擦阻力将动能转化为热能耗散，避免弹簧出现反复余振，让构件快速回到稳定平衡位置。从安装边界尺寸来看，该构件整体为同轴圆柱类结构，最大外径由弹簧外径决定，安装时需要预留的径向空间略大于弹簧外径，避免压缩过程中弹簧与周边结构发生剐蹭；

　　轴向安装尺寸需要匹配构件的自由长度与最大压缩行程，预留足够的压缩余量，防止极限冲击下构件出现压并硬接触。在实际选型应用中，这类减震构件多用于载荷不大但冲击频次较高的工位，比如小型电动代步车的前后悬架连接位、便携机电设备的内部隔振支架、小型无人机的起落架缓冲位、通讯基站便携设备的抗震安装位等，相比大型钢板弹簧减震结构，这类螺旋弹簧阻尼构件重量更轻，安装占用空间更小，响应速度更快，适合高频小幅振动的缓冲场景。建模过程中需要重点关注弹簧的并紧高度、有效圈数与刚度的匹配关系，两端连接座的铰接孔同轴度公差需要控制在合理范围内，避免安装后出现卡滞；阻尼调节环的齿形结构需要满足手动调节的摩擦力需求，不需要额外工具即可完成预紧力调整，

　　同时要保证调节后锁止可靠，不会在持续振动中出现预紧力松动偏移。构件的金属部件除弹簧外，端座与调节环分别采用不同的表面处理工艺，下端座采用蓝色阳极氧化处理，提升耐磨性能与防腐蚀能力，上端接头与调节环采用金色镀层处理，兼顾防锈与外观辨识度，不同颜色的区分也能帮助装配人员快速识别安装方向，减少装配失误。在结构强度校核方面，需要重点验算弹簧在极限压缩量下的剪切应力，确保其在许用应力范围内，同时两端铰接孔的销轴剪切强度、端座与弹簧接触位置的压应力都需要满足对应工况的载荷安全系数要求，避免长期交变载荷下出现断裂、变形等失效问题。这类减震构件的阻尼段采用摩擦式阻尼设计，相比液压阻尼结构结构更简单，不存在漏油风险，维护成本更低，适合在低温、粉尘等恶劣工况下使用，不会因为环境温度变化出现阻尼特性大幅波动的问题，可靠性更稳定。
