波浪边嵌饰金色闭口手镯结构设计

项目分类:通用五金配件 发布时间:2022-07-14 ID:683336
  • 波浪边嵌饰金色闭口手镯结构设计
  • 波浪边嵌饰金色闭口手镯结构设计

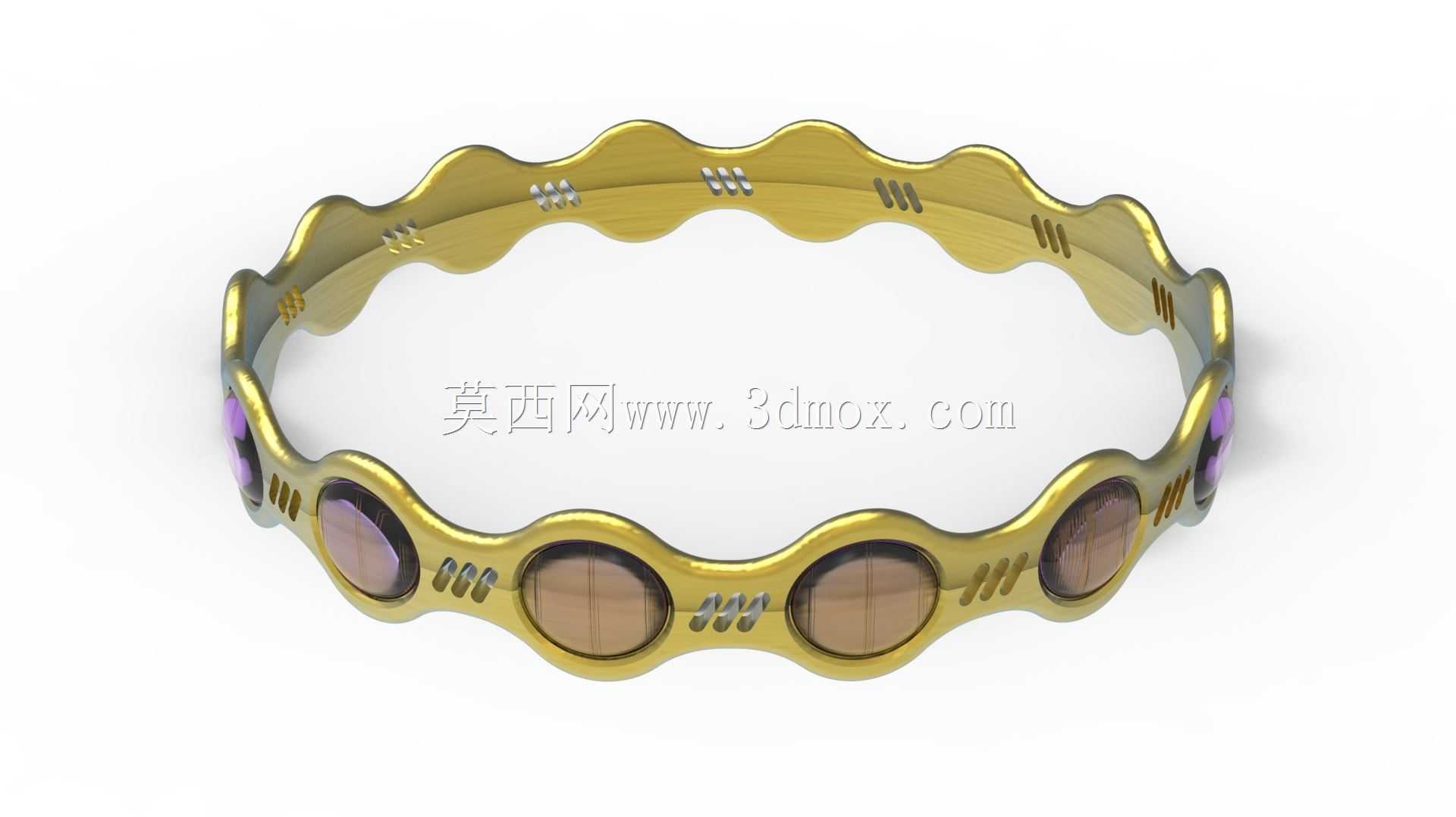

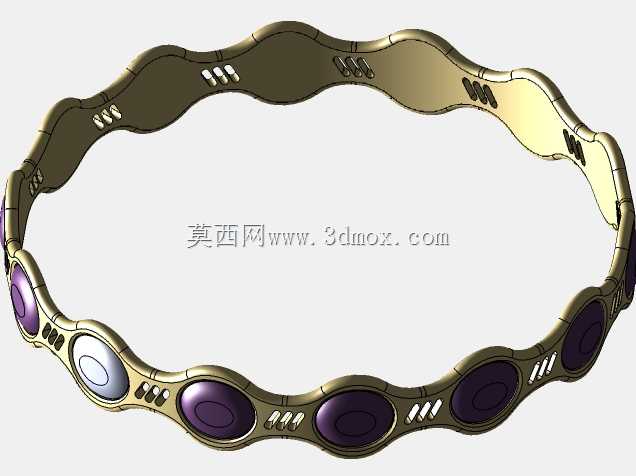

  这款腕部佩戴饰件的结构设计,首先围绕日常佩戴的适配性展开,闭口圈体的基础内径参考成年女性常规腕围尺寸设定,圈体截面做了收窄处理,整体厚度控制在2.5mm区间,既保证佩戴时不会因过厚产生硌腕的异物感,也能维持圈体本身的结构强度,避免日常摘戴过程中出现受力形变。圈体外缘没有采用常规正圆光滑轮廓,而是设计成连续起伏的波浪形边廓,每一处波谷位置对应嵌装一颗圆形饰石,饰石采用包边镶的固定结构,包边高度高出饰石平面0.3mm,既能够对饰石边缘形成防护,避免日常磕碰导致饰石崩边脱落,也能让饰石与金属基体的衔接更流畅,没有突兀的台阶感。

  从实际使用场景来看,这款饰件适配日常通勤、轻社交场合的佩戴需求,圈体内壁做了全弧面抛光处理,与皮肤接触的面没有尖锐棱角,长时间佩戴也不会出现压痕或者磨红皮肤的问题。圈体上的装饰刻线全部设置在外壁非接触区域,三组平行短刻线均匀分布在相邻两个嵌石位之间的波峰位置,刻线深度控制在0.15mm,既不会因为刻线过深积攒污渍难以清洁,也能通过浅刻线的光影变化提升金属表面的层次感,避免全光面金属过于单调的视觉效果。

  设计过程中优先考虑了佩戴的容错空间,闭口圈的圆度公差控制在0.2mm以内,保证圈体各个位置与腕部的间隙均匀,不会出现局部贴肤过紧导致的闷汗问题。嵌石位的安装槽做了阶梯结构,底层设置0.1mm的缓冲胶层预留位,装配时可以在槽底预置软性缓冲垫,抵消金属与饰石之间的硬接触,避免温度变化导致的热胀冷缩挤裂饰石。圈体的金属壁厚在嵌石槽位置做了局部加厚处理,加厚区域延伸至相邻波峰位置1.5mm处,保证开槽之后剩余的基体壁厚不小于1.2mm,满足日常佩戴的抗扭、抗挤压强度要求,即使受到轻微的外力挤压,也不会出现嵌石位变形导致饰石松动的问题。

  从加工实现的角度来看,这款饰件的整体结构可以通过失蜡铸造一次成型,后续仅需要对表面进行抛光、刻线加工、嵌石装配几道工序,没有复杂的异形曲面或者内部镂空结构,生产过程中的良率更容易控制。波浪形外廓的曲率经过反复调整,每一段起伏的圆弧半径统一为8mm,保证视觉上的韵律感一致,不会出现曲率突变导致的视觉突兀。圈体开口位置的拼接缝(若采用开口胚加工)设置在两个嵌石位中间的波峰位置,拼接完成后经过打磨抛光可以完全隐藏接缝,不会影响整体外观的完整性。

  实际佩戴测试的适配边界方面,这款闭口圈的设计适配腕围在14cm到16cm区间的使用者,圈体整体重量控制在8g左右,不会因为过重给腕部带来额外的负重感。饰石的突出高度控制在1.5mm以内,日常穿脱长袖衣物、针织衣物时不会出现勾丝的问题,表面的抛光粗糙度达到Ra0.8级别,污渍附着后仅需要用软布擦拭即可清洁,没有容易积藏污垢的死角结构。圈体内壁没有刻印任何标识,保证与皮肤接触的整个面光滑连续,避免刻印位置的凹凸长期摩擦皮肤造成不适。
