三通式流体管路连接接头结构设计

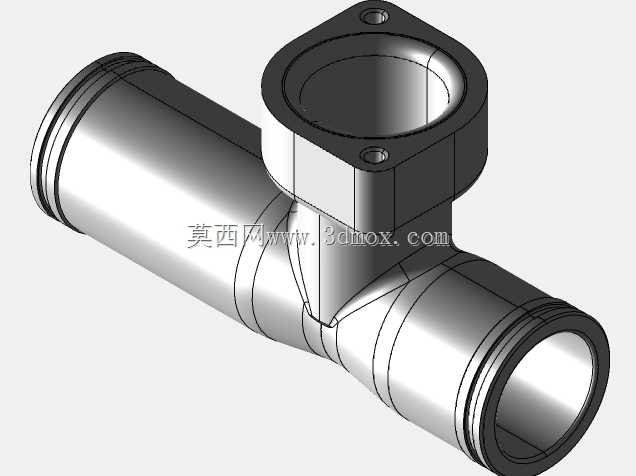

　　在流体输送系统的管路布设场景中，这类三通结构的连接配件是实现管路分流、合流以及转向转接的核心基础零件，广泛应用在工业流体管路、车用流体回路、小型液压气动系统、民用给排水支路等多类场景中。不同于普通直通接头仅能实现同轴向管路的对接，该类三通配件可在主输送管路的基础上，引出一条垂直于主管路的支路，满足单路输入双路输出、双路输入单路合流，或是主管路直通同时侧向引出检测、泄压、支路输送的功能需求。从结构设计逻辑来看，该接头的主管路采用等径直筒结构，两端的环形凸缘结构是为适配快插式管路连接设计的，安装时可直接插入对应内径的柔性管路，配合卡箍或者管路自带的锁紧结构即可实现密封固定，无需额外加工螺纹或者焊接，能大幅提升现场管路装配的效率，

　　降低管路改造的施工难度。侧向引出的接口采用法兰式连接结构，法兰端面上预留了两个对称分布的安装孔，可通过螺栓将该接头与阀件、传感器、侧向管路等部件实现刚性连接，法兰端面的平面度在设计时需要严格控制，装配时配合密封垫片即可实现侧向接口的静密封，避免流体在接口位置出现渗漏。在实际的结构建模过程中，主管路与侧向接口的相贯位置是建模的核心难点，需要做平滑的圆弧过渡处理，一方面是为了降低流体在转向位置的流阻，减少流体在管路拐角位置形成涡流、造成压力损失或者管路冲蚀的问题，另一方面平滑的过渡结构也能避免应力集中，提升接头在承压状态下的结构强度，避免管路在长期带压工作过程中，相贯线位置出现应力开裂的故障。从安装边界尺寸来看，

　　主管路的整体长度需要匹配对应管路的安装间距，两端的插接段长度经过精准核算，既能保证管路插入后有足够的接触长度实现可靠密封，又不会因为插接段过长导致管路装配时出现别劲、扭曲的问题；侧向法兰的外轮廓尺寸、安装孔的孔距都严格遵循对应通径管路的连接标准，可直接与同规格的标准阀件、法兰接口实现互换，不需要额外加工转接件。在壁厚设计上，主管路与侧向接口的壁厚根据常规工况的承压需求做了等强度设计，法兰位置因为需要承受螺栓锁紧的预紧力，局部做了加厚处理，避免螺栓锁紧时法兰出现变形导致密封失效。整个接头的内部流道做了等通径设计，侧向接口的通径与主管路保持一致，不会因为支路的接入出现通径突变影响流体输送的效率，可适配水、低压液压油、

　　压缩空气等多种常见流体介质的输送需求。在实际选型应用中，设计人员可根据系统的工作压力、流体介质特性选择对应材质的成品件，建模时可直接调用该结构的三维模型完成管路系统的虚拟装配，提前校验管路布设的空间干涉问题，核对各个接口的安装操作空间是否足够，避免实际装配时出现接头与周边部件干涉、螺栓无法锁紧、管路无法插接的问题。这类接头的结构设计没有冗余的特征，所有结构都服务于连接、密封、导流的核心功能，没有多余的装饰性结构，完全从工程实用角度出发完成结构优化，既保证了结构强度满足工况承压需求，也尽可能控制了零件的整体重量与材料消耗，适合批量加工生产。
