方程式汽车齿轮齿条转向器结构设计

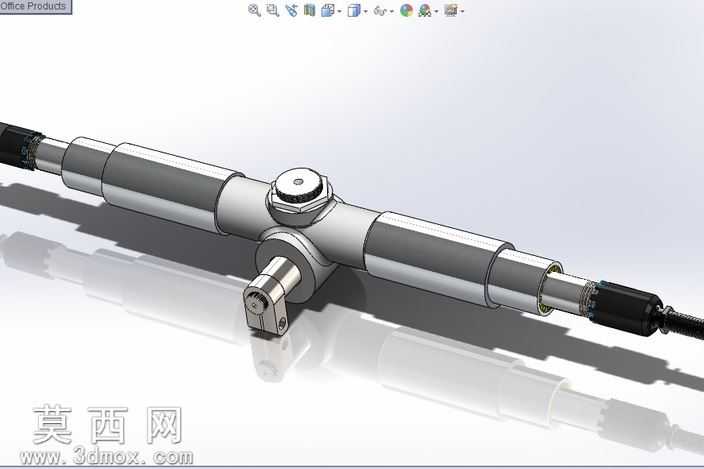

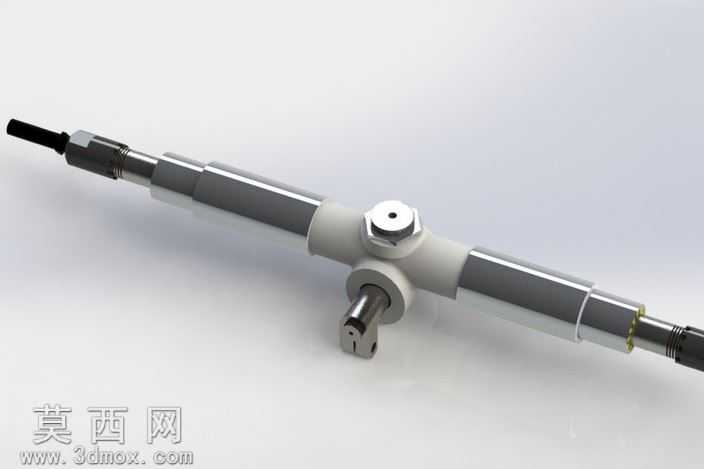

本作品为方程式赛车专用齿轮齿条式转向器三维建模成果，建模过程严格遵循方程式赛车转向系统的赛事技术规范与轻量化设计要求，先通过参数化草图绘制完成核心传动副的轮廓定义，精准匹配方程式赛车转向行程、传动比的赛事标定参数，再通过拉伸、旋转、扫掠等基础建模特征完成各零件的实体构建，对齿条齿形、输入轴花键、转向拉杆连接球头、壳体安装定位孔等关键配合部位做了公差适配的建模处理，保证各部件装配时的干涉量为零。渲染阶段采用工业级写实渲染方案，金属传动部件赋予高抛光合金钢材质，还原金属部件表面的机加工纹理与冷金属光泽，壳体与防护套部分分别赋予铸铝哑光材质与耐油橡胶材质，通过三点布光方案突出转向器的轴向结构层次与部件衔接细节，清晰展现各零件的装配关系。结构设计上采用经典齿轮齿条传动布局，将转向盘的旋转运动直接转化为转向拉杆的横向直线运动，相比循环球式转向器结构更紧凑、传动响应更迅速，完全适配方程式赛车对转向灵敏度的严苛要求；输入轴与齿轮采用一体式加工结构，提升传动刚性，齿条两端设置可调式拉杆连接位，可根据赛车前束参数做精准调校，中部壳体设置整车安装定位座，保证转向器在底盘上的安装精度，两端设置防尘密封结构，避免赛道砂石、灰尘进入传动副造成磨损。设计过程中优先考虑赛事场景下的可靠性与轻量化需求，在保证壳体结构强度的前提下对非受力部位做了减重优化，整体结构无冗余设计，各部件的受力路径经过反复校核，可满足方程式赛车在高速过弯、连续变向工况下的载荷要求，完整还原了方程式赛车转向器的真实结构与工作原理，可用于转向系统结构教学、赛事赛车转向系统改装参考、相关零部件的结构验证等场景。
