Asani款汽车轮辋结构三维设计

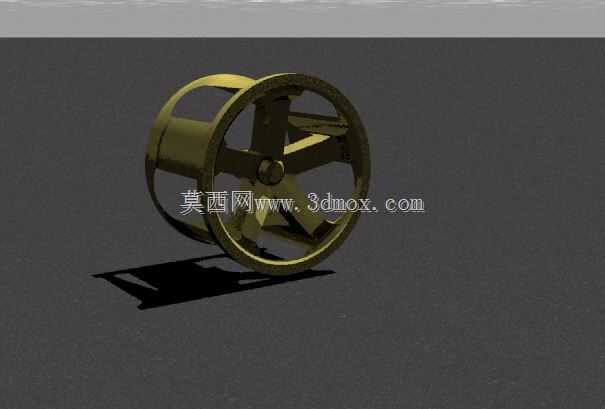

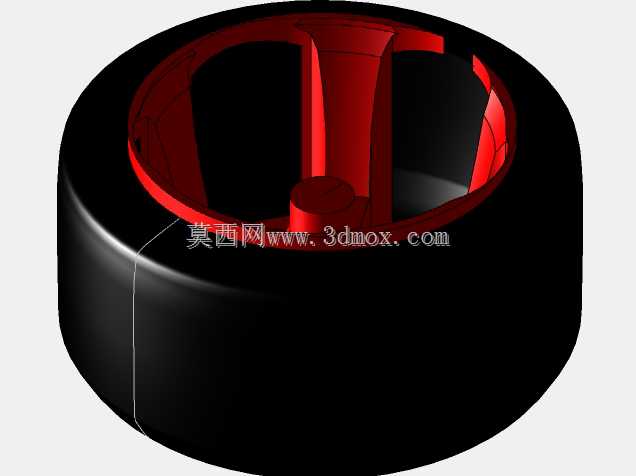

　　在汽车行走系统的零部件开发流程中，轮辋作为连接轮胎与车桥的核心承载构件，其结构合理性直接决定整车行驶的安全性、平顺性与NVH表现，本次呈现的轮辋结构设计，针对小型乘用车辆的使用场景做了针对性的结构优化，区别于常规多辐条铸造轮辋的设计思路，该款轮辋采用了十字交叉式的辐条布局，辐条截面做了等强度变截面处理，在轮辐与轮辋本体连接的位置做了大圆弧过渡，避免应力集中导致的疲劳开裂问题。从实际装车的应用场景来看，该款轮辋适配小尺寸低压轮胎，多用于紧凑型代步车辆、低速场地作业车辆的行走系统，轮辋的胎圈座位置严格遵循乘用车轮辋的轮廓标准，预留了标准的气门嘴安装孔位，与轮胎装配时能够保证胎圈与座面的均匀贴合，避免高速行驶时出现轮胎漏气、

　　动平衡超差的问题。设计过程中首先确定了轮辋的名义直径与标定宽度，这两个参数直接决定适配轮胎的规格范围，轮缘的高度与圆角参数参考行业通用的深槽轮辋标准设计，既能够保证轮胎拆装的便利性，又能在车辆转向、侧倾时提供足够的胎圈固定力，防止轮胎脱圈引发安全事故。辐条的布局没有采用传统的均匀多辐条设计，而是采用四组十字交叉的支撑结构，每组辐条从中心轮毂安装座向外延伸至轮辋内壁，辐条的厚度从中心向边缘做渐变减薄处理，在保证整体抗弯、抗扭强度的前提下尽可能降低轮辋的非簧载质量，对于提升车辆的悬挂响应速度、降低颠簸路面的冲击载荷有明显帮助。中心安装面的位置预留了标准的螺栓孔分布圆，孔位的位置度公差控制在0.1mm以内，

　　保证装车时轮辋与车桥法兰的同轴度，减少行驶过程中的径向跳动与端面跳动，安装面的平面度做了严格的平面加工要求，避免装配后出现轮辋偏斜、螺栓受力不均断裂的问题。轮辋的内侧预留了平衡块的安装位置，既支持传统的卡勾式平衡块安装，也兼容粘贴式平衡块的使用，满足后市场动平衡调校的操作需求。在结构强度校核层面，针对轮辋常见的径向载荷、弯曲疲劳、冲击载荷三种典型工况做了结构优化，辐条与中心座连接的位置做了局部加厚处理，承受车辆过坑、过减速带时的瞬时冲击载荷，轮辋本体的壁厚根据不同位置的受力大小做差异化设计，胎圈座位置壁厚略高于轮辋中段，承受轮胎充气后的膨胀压力与行驶过程中的路面挤压作用力。从安装边界来看，该轮辋的中心孔直径、螺栓孔分布圆直径、

　　偏距参数都做了明确的尺寸限定，能够直接适配对应车型的转向节与制动系统，不会与制动卡钳、防尘罩等周边部件产生运动干涉，轮辋的内侧空间预留了足够的制动系统散热通道，车辆制动时产生的热量能够通过辐条之间的空隙快速散出，避免长时间制动导致的轮辋过热、轮胎老化加速问题。不同于追求外观效果的改装轮辋设计，该款轮辋的结构设计优先满足实用场景的可靠性需求，所有的曲面过渡、壁厚变化都围绕受力路径做优化，没有多余的装饰性结构，既降低了生产制造的工艺难度，也减少了使用过程中应力集中的风险点，对于低速乘用车辆、场地作业车辆的轮辋选型与结构设计有较强的参考价值，建模过程中严格遵循轮辋设计的相关尺寸标准，所有配合面的尺寸公差、形位公差都按照实际生产要求做了参数化设定，能够直接导入工程图模块生成生产加工图纸，也可以用于整车装配的干涉检查、运动仿真分析环节。
